ÁLTALÁNOS SPECIFIKÁCIÓK

A HT250S egy vezetékes szobatermosztát. A felhasználó beállíthatja a szobahőmérsékletet a kívánt hőmérsékletre, és kényelmesebb és gazdaságosabb fűtést/hűtést érhet el.

• Pontos hőmérsékletmérés
• BE/KI vezérlés (ON/OFF Control)
• Fűtés kalibrálás
• Vezetékes csatlakozás
• Fűtési/hűtési módok
• TPI algoritmus

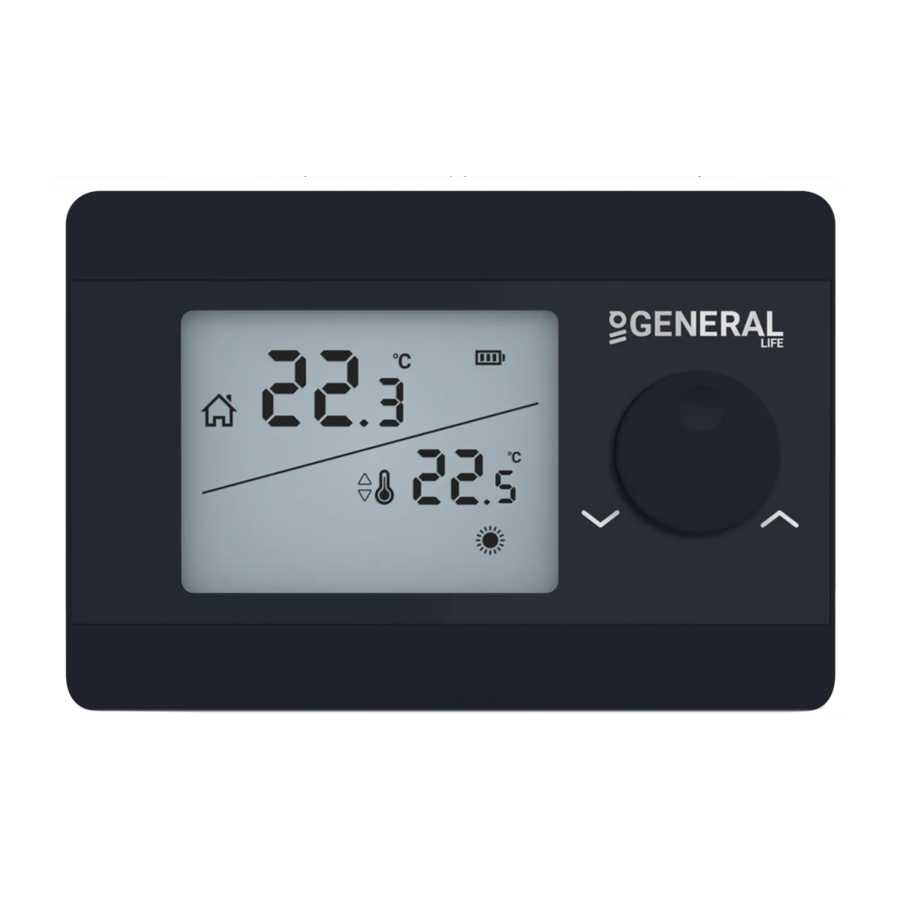

HT250S ÉS FELSZERELÉSEK

MŰSZAKI ADATOK

SZOBA TERMOSZTÁT

1		Akkumulátor jelző
2		Szobahőmérséklet
3		Beállított hőmérséklet
4		Hűtésjelző Ha a hűtésjelző villog, a hűtőegység működik. Ha a hűtésjelző folyamatosan világít, a hűtőegység nem működik.
5		Fűtésjelző Ha a fűtésjelző villog, a fűtőegység működik. Ha a fűtésjelző folyamatosan világít, a fűtőegység nem működik.
6		BE/KI (ON/OFF) és hőmérséklet beállító gomb

A SZOBA TERMOSZTÁT ELHELYEZÉSE

A szobatermosztátot abban a helyiségben kell elhelyezni, amelyet a leggyakrabban használnak. Például; nappali vagy társalgó. Kerülni kell a szobatermosztát elhelyezését olyan helyen, ahol légáramlás van, mint például egy szoba bejárata vagy az ablak oldala. Szintén nem alkalmasak a fűtő/hűtő egységekhez, például radiátorhoz, kályhához közeli helyek, valamint azok a helyek, amelyek közvetlen napfényt kapnak. A szobatermosztátot a padló felett 150 cm magasan kell elhelyezni. Néhány próbálkozást lehet tenni a legmegfelelőbb hely megtalálásához.

AZ AKKUMULÁTOR ELHELYEZÉSE

Mielőtt elkezdené, kapcsolja ki a szobatermosztáthoz csatlakoztatott eszközt, és győződjön meg arról, hogy az áramellátás megszakadt.

Ahogy a fenti képen látható, nyomja előre a csavarhúzót a bemutatott helyről, hajlítsa meg a füleket, és válassza le az előlapot. Helyezzen be 2 új AAA alkáli elemet az elemtartóba a megfelelő irányba. Cserélje ki mindkét elemet egyszerre. Ezután igazítsa a szobatermosztát elejét a hátuljához, és nyomja hátrafelé.
Alacsony akkumulátor figyelmeztetés: Amikor a "" ikon megjelenik a képernyőn, az "alacsony akkumulátor figyelmeztetést" jelent. Javasoljuk, hogy cserélje ki az elemeket, amikor ez a figyelmeztetés megjelenik.

Ha a terméket hosszabb ideig (több mint 15 napig) nem használja, vegye ki az elemeket. Ellenkező esetben az esetlegesen előforduló meghibásodásokra nem vonatkozik a garancia.
Kérjük, dobja a lemerült elemeket az elemek számára fenntartott hulladékgyűjtőbe.

A SZOBA TERMOSZTÁT VEZETÉSI DIAGRAMJA

A fűtő/hűtő egységen vagy az elektromos hálózaton belüli műveleteket szakképzett személyeknek kell elvégezniük.

A SZOBA TERMOSZTÁT HŐMÉRSÉKLET KALIBRÁLÁSA

A szobatermosztátokban használt hőmérséklet-érzékelők rendkívül érzékenyek. Lehet, hogy kalibrálnia kell a szobatermosztátot, ha ugyanazokat a hőmérsékletértékeket szeretné kapni, mint a lakóterében lévő más hőmérőkkel.

• Amíg a készülék ki van kapcsolva, tartsa lenyomva a gombot 3 másodpercig.
• Nyomja meg a gombot, amíg a menü megjelenik. A kívánt hőmérséklet megtekintéséhez állítsa be a hőmérséklet-különbséget a gomb jobbra vagy balra forgatásával. Ez az érték "-8^oC" és "+8^oC" között állítható be.
• A beállítások mentéséhez és a kilépéshez nyomja meg a "Be/Ki" (On/Off) gombot, amíg a készülék ki nem kapcsol.

Megjegyzés: Az ajánlott hőmérséklet-kalibrálás "0.0^oC".

A SZOBA TERMOSZTÁT FŰTÉSI / HŰTÉSI MÓDJAI

A szobatermosztát fűtési és hűtési üzemmódokkal rendelkezik. A fűtési és hűtési módok közötti egyszerű váltáshoz:

• Amíg a készülék ki van kapcsolva, tartsa lenyomva a gombot 3 másodpercig.
• Nyomja meg a gombot, amíg a "" menü megjelenik.
• Válthat a (fűtés) és a "" (hűtés) módok között a gomb jobbra vagy balra forgatásával a "" menüben.
• A beállítások mentéséhez és a kilépéshez nyomja meg a gombot, amíg a készülék ki nem kapcsol.
• A végrehajtott beállítások mentésre kerültek. A készülék bekapcsolása után a megváltozott beállításokkal fog működni.

GYÁRI BEÁLLÍTÁSOK VISSZAÁLLÍTÁSA

Visszaállíthatja a szobatermosztátot az alapértelmezett gyári beállításokra. Ez a művelet visszaállítja a kalibrációs beállítást és a fűtési/hűtési módokat a gyári beállításokra. A szobatermosztát gyári beállításainak visszaállításához:

• Amíg a készülék ki van kapcsolva, tartsa lenyomva a gombot 3 másodpercig.
• Nyomja meg a gombot, amíg a "" menü megjelenik.
• Amíg a menüben van, forgassa a gombot jobbra vagy balra a "" opció kiválasztásához, és nyomja meg a gombot.
• A készülék kikapcsol és visszaáll a gyári beállításokra.

TPI SZOBATERMOSZTÁT MŰKÖDÉSI LOGIKÁJA

Az Ön szobatermosztátja a TPI algoritmussal működik. A TPI technológiát használó szobatermosztátok előrejelzik, hogy otthona hőmérséklete mikor emelkedik a beállított hőmérséklet fölé vagy alá, és ennek megfelelően be- és kikapcsolják a fűtési/hűtési egységet. Ez biztosítja, hogy otthona a beállított hőmérsékleten maradjon, maximális eltérések nélkül.

• Mi az a TPI?
  A TPI technológiát úgy tervezték, hogy a lehető legjobb energiahatékonyságot érje el fűtési/hűtési rendszeréből. Méri és alkalmazza a lehető legjobb időzítéseket, hogy otthonát a beállított hőmérsékleti szinten tartsa.
• Hogyan működik a TPI?
  A szoftverben található fejlett mesterséges intelligencia technológiának köszönhetően alkalmazkodik a környezet hőmérsékletváltozásához. Létrehozva otthona általános hőmérsékleti térképét, megtanulja, mennyi időbe telik elérni a kívánt szobahőmérsékletet, és hogyan lehet ezt a hőmérsékletet fenntartani. Ily módon minimális energiafogyasztást biztosít azáltal, hogy kiszámítja, mennyi ideig kell a fűtési/hűtési egységének működnie.
• Mi a különbség?
  A nem-TPI szobatermosztátokban a fűtési/hűtési egység folyamatosan működik és áll le, amíg meg nem haladja a beállított hőmérsékleti értéket. Ha a beállított hőmérséklet egy bizonyos érték alá csökken, a fűtési/hűtési egység újra működni fog. Ez nagyobb hőmérséklet-ingadozásokat és kevesebb energiafelügyeletet eredményez. A TPI szobatermosztátok viszont nagyobb megtakarítást és kényelmet biztosítanak, mint az On/Off szobatermosztátok az előnyeikkel.

Fűtési mód
A szobatermosztát az utolsó 40 másodperc átlagos szobahőmérsékletét veszi alapul. A termékben található TPI algoritmussal, amely létrehozza otthona általános hőmérsékleti térképét, megtanulja, mennyi időbe telik elérni a kívánt szobahőmérsékletet, és hogyan tartják fenn ezt a hőmérsékletet. Így biztosítja, hogy a szobahőmérséklet egy bizonyos tartományon belül maradjon.

TPI SZOBATERMOSZTÁT FŰTÉSI MÓD MŰKÖDÉSI GRAFIKON

Hűtési mód
A szobatermosztát az utolsó 40 másodperc átlagos szobahőmérsékletét veszi alapul. A termékben található TPI algoritmussal, amely létrehozza otthona általános hőmérsékleti térképét, megtanulja, mennyi időbe telik elérni a kívánt szobahőmérsékletet, és hogyan tartják fenn ezt a hőmérsékletet. Így biztosítja, hogy a szobahőmérséklet egy bizonyos tartományon belül maradjon.

TPI SZOBATERMOSZTÁT HŰTÉSI MÓD MŰKÖDÉSI GRAFIKON

MIT KELL TUDNI A TPI SZOBATERMOSZTÁTRÓL

• Ha a TPI szobatermosztátok helye megváltozik, a tanulási folyamat újraindul. A tanulási folyamatot 7 napnak kell tekinteni.
• Ha a TPI szobatermosztátok áramtalanítva vannak (akkumulátorcsere), a tanulási folyamat újraindul. A tanulási folyamatot 7 napnak kell tekinteni.

GYAKRAN ISMÉTELT KÉRDÉSEK

• A szobatermosztátom kompatibilis a fűtési/hűtési egységemmel?
  Ha a fűtési/hűtési egységének vannak be-ki kapcsolatai, a szobatermosztátja kompatibilis. A fűtési/hűtési egységével kapcsolatos információkat a fűtési/hűtési egység használati útmutatójában vagy a fűtési/hűtési egység szervizében találhatja meg.

• Hogyan csatlakoztatom a szobatermosztátomat a fűtési/hűtési egységhez?
  Javasoljuk, hogy a szobatermosztát és a fűtési/hűtési egység közötti csatlakozást szakképzett személyek végezzék el.
  2x0,75 mm-es kábel elegendő a szobatermosztát – fűtési/hűtési egység csatlakoztatásához.
  Csatlakoztassa a kábelpár egyik végét a fűtési/hűtési egység használati útmutatójában feltüntetett szobatermosztát csatlakozókapcsaihoz.
  Csatlakoztassa a kábelpár másik végét a szobatermosztát fali akasztójának belsejében lévő kapocs COM és NO bemeneteihez, a "SZOBATERMOSZTÁT VEZETÉSI DIAGRAM" részben látható módon.
  A kábelvégek iránya nem számít.

MEGFELELŐSÉGI NYILATKOZAT

ISIPARK İÇ VE DIŞ TİC. İNŞ. ISITMA SİSTEMLERİ OTO. SAN.A.Ş., amelynek székhelye és gyártóhelye a Fatih Mah. 1188 Sk. No: 13/A Sarnıç - Gaziemir - İZMİR – TÜRKİYE címen található, megerősíti és kijelenti, hogy a CE jelzéssel ellátott termék és az alábbi specifikációi a hivatkozott irányelv rendelkezéseinek hatálya alá tartoznak.
Márka: GENERAL Life
Termék neve: HT250S
Termék típusa: Digitális szobatermosztát
Kompatibilis irányelvek: Elektromágneses kompatibilitási rendelet 2014/30/EU
(EMC EN 61000-6-3: 2007 + A1: 2011, EN 61000-6-1: 2007)
Kisfeszültségű irányelv 2014/35/EU
(LVD EN 60730-2-9:2010, EN 60730-1:2011)
További információk: A megemlített termék be/ki kimenettel rendelkező fűtési/hűtési egységekkel használható, és az irányelveknek való megfelelés csak a termékre vonatkozik. Az ISIPARK nem vállal felelősséget a teljes rendszer irányelveknek való megfeleléséért. Ez a nyilatkozat nem érvényes, ha a terméken a jóváhagyásunk nélkül változtatásokat hajtanak végre.

GARANCIÁLIS FELTÉTELEK

1. A garancia időtartama a számla dátumától kezdődik, és a gyártási hibákra 5 évig terjed.
2. A készülékeket és berendezéseket cégünk működőképes állapotban szállítja ki az ügyfélnek. A helyszíni üzembe helyezés szolgáltatási díj ellenében történik.
3. A garancia hatálya alá tartozó készülékek és berendezések javítása cégünk gyárában történik, és szerződött szállító céggel kell elküldeni. Helyszíni szolgáltatások esetén a szervizszemélyzet szállítási és szállásköltségei az ügyfelet terhelik. A szállítási idő alatti műszakdíj hozzáadódik a szolgáltatási díjhoz, és előre beszedésre kerül.
4. A készülékek és berendezések karbantartása cégünknél történik. A készülékek és berendezések karbantartásához az oda-vissza útiköltség az ügyfelet terheli.
5. A garancia időtartama alatt meghibásodott készülékek és berendezések esetén cégünk megvizsgálja, hogy a meghibásodást ügyfél vagy gyártói hiba okozta-e, és erről cégünk által kiállított jelentésben tájékoztat.
6. A garancia időtartama alatt meghibásodott készülékek és berendezések gyártói hiba esetén az ügyfél kérheti a készülékek és berendezések cseréjét vagy javítását a gyártó teljes költségén, kivéve, ha az meghaladja a termék árát.
7. Abban az esetben, ha a garancia időtartama alatt meghibásodott készülékek és berendezések hibáit az ügyfél okozta, minden költség az ügyfelet terheli.
8. Az ügyfeleknek tisztában kell lenniük a termék sérüléseivel (ha van ilyen), és figyelmeztetniük kell a gyártót a garancia időtartamának kezdetétől számítva. Ha az ügyfél a sérülés tudatában nem figyelmezteti a gyártót, az ügyfél elveszíti a 6. cikk szerinti jogait.
9. A Felhasználói kézikönyvben foglaltakkal ellentétes készülékek és berendezések használatából eredő meghibásodásokra a garancia nem vonatkozik.
10. A készülékek és berendezéseik garancián kívül esnek, ha azokat az ügyfél megüti, eltöri vagy megkarcolja.
11. A más márkájú és modellű készülékek és berendezések gyártó jóváhagyása nélküli használatából eredő károkra a garancia nem vonatkozik.
12. A savas/párás környezetben való munkavégzésből eredő akkumulátor szivárgására és a rozsda, oxidáció és folyadékkal való érintkezés miatti hibákra a garancia nem vonatkozik.
13. Ha a terméket hosszabb ideig (több mint 15 napig) nem használják, vegye ki az elemeket. Ellenkező esetben a bekövetkező meghibásodásokra a garancia nem vonatkozik.
14. A készülékek és berendezések szállítás közben bekövetkező sérüléseire a garancia nem vonatkozik. Az ügyfelek szállítási biztosítást köthetnek.
15. A hálózati feszültség/hibás elektromos szerelés okozta károkra a garancia nem vonatkozik.
16. A készülékek és berendezések garancián kívül esnek a vis maior, például tűz, árvíz, földrengés stb. által okozott meghibásodások esetén.
17. Az összes készülék és berendezés, beleértve az összes alkatrészüket is, cégünk garanciája alatt áll.
18. A készülékek és berendezések garancia időtartamán belüli meghibásodása esetén a javítási idővel töltött idő hozzáadódik a garancia időtartamához. A termék javítási ideje nem haladhatja meg a 20 munkanapot. Ez az időszak a termékkel kapcsolatos meghibásodás szervizállomásnak történő bejelentésének napjától, vagy szervizállomás hiányában a termék eladójának, kereskedőjének, ügynökségének, képviselőjének, importőrének vagy gyártójának történő bejelentésének napjától kezdődik. A fogyasztó a problémát bejelentheti; telefonon, faxon, e-mailben, ajánlott és válasz fizetett levélben vagy hasonló módon. Vita esetén azonban a bizonyítási kötelezettség az ügyfelet terheli. Ha a termék meghibásodását 20 munkanapon belül nem javítják meg, a gyártó-gyártónak vagy importőrnek; egy másik, hasonló tulajdonságokkal rendelkező terméket kell a fogyasztó rendelkezésére bocsátania a termék javításának befejezéséig,
19. Bár a fogyasztó él javítási jogaival,
    • Ha a termék egy évben 4 alkalommal vagy a garancia időtartama alatt 6 alkalommal meghibásodik, és ezek a problémák befolyásolják a termék fő célját. (a garancia időtartama alatti szállítási időtől kezdve.)
    • A javításhoz szükséges maximális idő túllépése,
    • Abban az esetben, ha a szervizállomás nem áll rendelkezésre, ha megállapítást nyer, hogy a hiba javítása nem lehetséges az eladó, kereskedő, ügynökség, képviselő, importőr vagy gyártó által készített (sorrendben) jelentéssel, visszatérítés vagy árengedmény kérhető a hiba mértékének megfelelően.
20. Az ügyfél panaszokat és fellebbezéseket nyújthat be fogyasztói bíróságokhoz vagy fogyasztói választottbíróságokhoz.
21. A garancialevelet az ügyfélnek a garancia időtartama alatt meg kell őriznie. Ha a dokumentum elveszik, második dokumentumot nem állítanak ki. Elvesztés esetén a készülékek és berendezések javítása és cseréje díj ellenében történik.

GARANCIAJEGY

Az ISIPARK fenntartja a termék specifikációinak és a felhasználói kézikönyvek megváltoztatásának jogát.
* Minden változtatásért látogasson el a generallife.com.tr oldalra
