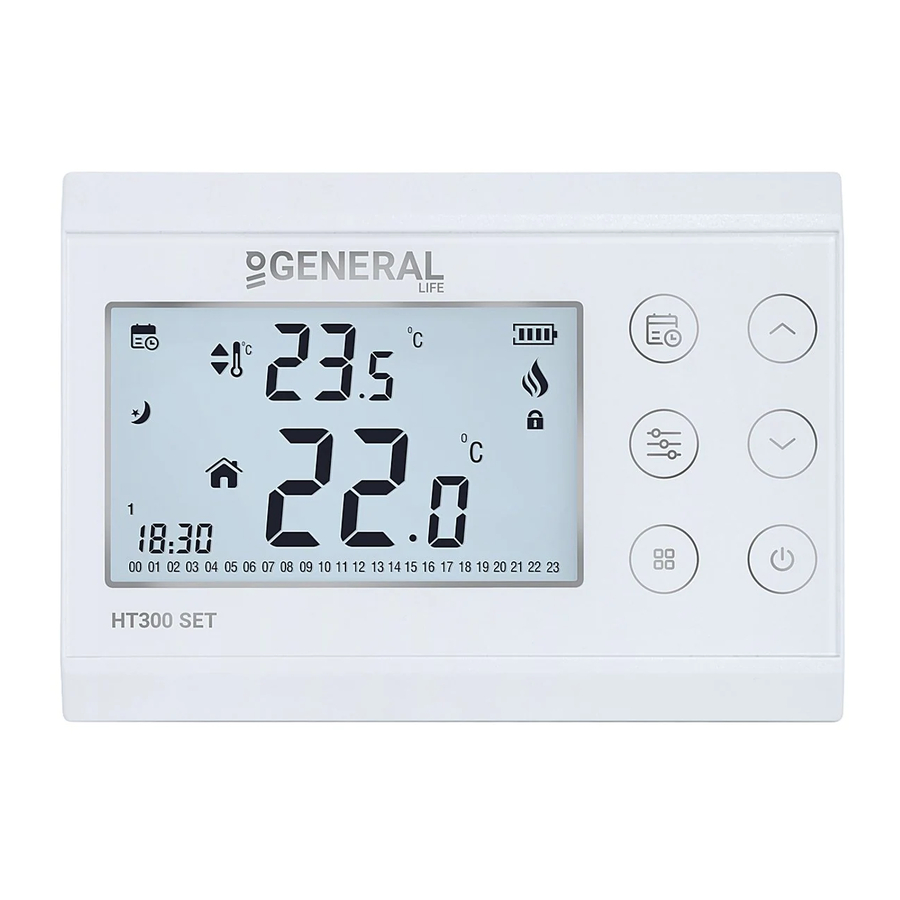

General HT300 - Digitális szobatermosztát kézikönyv

ÁLTALÁNOS SPECIFIKÁCIÓK

A HT300 egy vezetékes szobatermosztát. A felhasználó beállíthatja a szobatermosztátot a kívánt hőmérsékletre, és kényelmesebb és gazdaságosabb fűtést érhet el.

• Napi és heti program (7x24)
• Különböző üzemmód opciók (Komfort, Gazdaságos, Ünnepi)
• Érzékeny hőmérsékletmérés
• Fűtés kalibrálás
• BE/KI vezérlés
• Vezetékes kapcsolat

HT300 ÉS TARTOZÉKOK

MŰSZAKI ADATOK

SZOBA TERMOSZTÁT

Gombok funkciói

Képernyő jelzők

1		Beállított hőmérséklet
2		Program üzemmód
3		Komfort üzemmód
4		Gazdaságos üzemmód
5		Ünnepi üzemmód
6		Kézi üzemmód
7		Nap jelző
8		Óra jelző
9		Elem jelző
10		Kazán működik
11		Képernyő zár
12		Szobahőmérséklet
13		A nap órái

SZOBA TERMOSZTÁT ELHELYEZÉSE

A szobatermosztátot abban a helyiségben kell elhelyezni, amelyet a leggyakrabban használnak. Például; nappali vagy társalgó. Kerülni kell a szobatermosztát elhelyezését olyan helyen, ahol légáramlás van, mint például egy szoba bejárata vagy az ablak oldala. Szintén nem megfelelő hely a fűtőegységek, például radiátor, kályha közelében, valamint a közvetlen napfénynek kitett helyek. A szobatermosztátot a padló felett 50 cm és 150 cm közötti magasságban kell elhelyezni. Néhány próbálkozást lehet tenni a legmegfelelőbb hely megtalálásához.

ELEM ELHELYEZÉSE

Vegye le a szobatermosztátot a fali akasztóról. Ezután távolítsa el az elemtartót a termosztát hátoldaláról. Helyezzen 2 alkáli elemet az elemtartóba. Kérjük, ügyeljen az elemek irányára. Akassza vissza a termosztátot a fali akasztóra, miután az elemtartót visszaszerelte. Cserélje ki mindkét elemet egyszerre.

Ha a terméket hosszabb ideig (több mint 15 napig) nem használja, vegye ki az elemeket. Ellenkező esetben a bekövetkező meghibásodásokra nem vonatkozik a garancia.

Kérjük, a lemerült elemeket a kifejezetten elemek számára készült hulladékgyűjtőkbe dobja.

TERMOSZTÁT KÖTÉSI RAJZ

Elektromos bekötést vagy kazánbeállítást csak szakképesítéssel rendelkező személy végezhet.

SZOBA TERMOSZTÁT FŰTÉS KALIBRÁLÁSA

A szobatermosztátokban használt hőmérséklet-érzékelők rendkívül érzékenyek. A lakóterületén található többi hőmérő nem rendelkezik ilyen nagy érzékenységgel. Ezért előfordulhat, hogy kalibrálnia kell a szobatermosztátot, ha ugyanazt a hőmérsékletet szeretné elérni, mint a lakóterében lévő többi hőmérővel.

• Amikor a készülék ''Ki'' állapotban van, a ''Be/Ki'' gombot 3 másodpercig kell nyomni.
• A megjelenő kalibrációs menüből bármilyen hőmérsékletre beállíthatja a ''Beállító gombok'' megnyomásával. Ez az érték ''-8^oC és +8^oC'' között állítható be.
• A kalibrációs menüből való kilépéshez nyomja meg egyszer a ''Be/Ki'' gombot.

Megjegyzés: Az ajánlott hőmérséklet-kalibrálás "0.0^oC".

BILLENTYŰZÁR

A szobatermosztátban van egy billentyűzár funkció a véletlen érintkezés elkerülése érdekében.

• A termosztát billentyűzárjának feloldásához a ''Mód'' gombot 3 másodpercig kell nyomni. Ha a termosztát gombjai 10 másodpercig nincsenek megérintve, a billentyűzár újra aktiválódik.

NAP ÉS ÓRA BEÁLLÍTÁSOK

• Amíg a termosztát be van kapcsolva, tartsa nyomva a ''Settings'' (Beállítások) gombot 3 másodpercig.
• Az első megjelenő képernyőn az ''Hour'' (Óra) rész villog. Az időt a 'Fel' és 'Le' gombokkal állíthatja be.
• Az idő beállítása után egyszer meg kell nyomni a ''Settings'' (Beállítások) gombot. A perc beállításához a perc rész villog. A percet a 'Fel' és 'Le' gombokkal állíthatja be.
• A perc beállítása után a hét napjának beállításához egyszer meg kell nyomni a "Settings" (Beállítások) gombot.
• A hét minden napja hétfővel kezdődik, tehát ha 1-et lát a képernyőn, az azt jelenti, hogy a hétfő van kiválasztva. Hasonlóképpen a 2 kedd, a 3 szerda, a 4 csütörtök, az 5 péntek, a 6 szombat és a 7 vasárnap lenne.
• Ha a beállítás kész, a ''Settings'' (Beállítások) gomb 3 másodpercig tartó nyomva tartásával kiléphet.

MÓD BEÁLLÍTÁSOK

A szobatermosztát 5 különböző móddal rendelkezik. Ezek közül 3 (Comfort, Economy és Holiday Mode - Kényelmi, Gazdaságos és Üdülési mód) előre beállított és állandó mód. A többi mód a kézi mód és a heti program mód.

Az előre beállított módokban a hőmérsékleti fokok a felhasználó által a kezdetekkor beállított választásokon alapulnak. A kézi mód lehetővé teszi a termosztát működtetését a felhasználó által közvetlenül igényelt és beállított hőmérséklettel. A heti program mód lehetővé teszi a termosztát működtetését a felhasználó által beállított heti programmal.

• Az előre beállított módok hőmérsékleti fokai a ''Settings'' (Beállítások) menüben módosíthatók.
• A ''Settings'' (Beállítások) menübe való belépéshez 3 másodpercig nyomva kell tartani a ''Settings'' (Beállítások) gombot. Az első képernyőn a dátum és az idő beállításai jelennek meg, ezek átugrásához 3-szor meg kell nyomni a ''Settings'' (Beállítások) gombot. Megjelenik a Comfort Mode (Kényelmi mód) hőmérsékleti foka, és a Comfort Mode (Kényelmi mód) hőmérséklete a ''Fel'' és ''Le'' gombok megnyomásával állítható be.
• Ha a beállítás kész, a ''Settings'' (Beállítások) gomb megnyomásával más módok (Economy és Holiday Mode - Gazdaságos és Üdülési mód) is beállíthatók.
• A ''Settings'' (Beállítások) gomb újbóli 3 másodpercig tartó nyomva tartásával bezárja a 'Settings' (Beállítások) képernyőt.
• A kézi mód hőmérséklete a ''Fel'' és ''Le'' gombok megnyomásával állítható be a kezdőképernyőn.
• A ''Fel'' vagy ''Le'' gombok megnyomásakor a termosztát kézi módba kerül.
• A mód beállításainak megváltoztatásához megnyomhatja a ''Mode'' (Mód) gombot.

PROGRAM MÓD

A heti program segítségével a szobatermosztát heti üzemmódjait külön-külön beállíthatja a nap minden órájára. A heti program mód 2 aktív módot tartalmaz. Ezek a "Comfort Mode" (Kényelmi mód) és az "Economy Mode" (Gazdaságos mód).

• A heti program beállításához 3 másodpercig nyomva kell tartani a ''Program Mode" (Program mód) gombot. A képernyőn megjelennek a programozni kívánt nap ikonjai, a nap órái és az aktív mód. A programozandó óra villogni fog.
• A ''Mode'' (Mód) gomb megnyomásával az adott órára kiválasztott mód megváltoztatható.
• A ''Fel'' és ''Le'' gombok lehetővé teszik a kiválasztott időkeret megváltoztatását, és az aktív időkeretig programozható.
• A dátum megváltoztatásához a heti program beállítása közben meg kell nyomni a ''Settings'' (Beállítások) gombot.
• Ha a heti program ki van választva a képernyőn, vagy a heti program beállítása közben, ha a képernyőn lévő órák villognak, az azt jelenti, hogy a kiválasztott órák ''Comfort'' (Kényelmi) módra vannak állítva. Ha az óra nem villog, akkor a kiválasztott mód ''Economy'' (Gazdaságos) mód. Ami a villogó órát illeti, az az aktív aktuális időt jelenti.
• A heti program ütemezése után a regisztráláshoz 3 másodpercig nyomva kell tartani a ''Program Mode' (Program mód) gombot.

MEGFELELŐSÉGI NYILATKOZAT

Az ISIPARK İÇ VE DIŞ TİC. İNŞ. ISITMA SİSTEMLERİ OTO. SAN.A.Ş., amelynek székhelye és gyártóhelye a Fatih Mah. 1188 Sk. No: 13/A Sarnıç - Gaziemir - İZMİR – TÜRKİYE címen található, megerősíti és kijelenti, hogy a CE jelzéssel ellátott termék és az alábbi specifikációi a hivatkozott irányelv rendelkezéseinek hatálya alá tartoznak.

Kompatibilis irányelvek:
Rádió- és távközlési végberendezésekre vonatkozó rendelet 2014/53/EU (R&TTE/RED EN 301 489-1 V2.1.1:2017, EN 300 2201V3.1.1:2017, EN 301 489-3 V2.1.1:2017, EN 300 220-2 V3.1.1:2017, EN 62479: 2010, EN 60730-2-9:2010, EN 60730-1:2011)

Elektromágneses kompatibilitási rendelet 2014/30/EU (EMC EN 61000-6-3: 2007 + A1: 2011, EN 61000-6-1: 2007)

Kisfeszültségű irányelv 2014/35/EU (LVD EN 60730-2-9:2010, EN 60730-1:2011)

Kiegészítő információk: A megemlített termék be-/kikapcsoló kimenettel rendelkező kombi kazánokkal használható, és az irányelvvel való kompatibilitás csak a termékre vonatkozik. Az ISIPARK nem vállal felelősséget a teljes rendszer irányelvnek való megfeleléséért. Ez a nyilatkozat nem érvényes, ha a terméken a beleegyezésünk nélkül változtatásokat hajtanak végre.

GARANCIÁLIS FELTÉTELEK

1. A garancia a készülékek és berendezések szállítási napján kezdődik, és a gyártási hibákra 2 év garancia vonatkozik.
2. A készülékeket és berendezéseket üzemképes állapotban szállítjuk az ügyfeleknek. A szerelés és egyéb csatlakozások külön díjat képeznek a szolgáltatásért.
3. A készülékek karbantartása és javítása gyárunkban történik, és szerződött szállítmányozó céggel kell elküldeni. Külső szolgáltatások esetén a szervizszemélyzet szállítását és elszállásolását az ügyfelek fedezik. A túlóra hozzáadódik a szervizdíjhoz, és készpénzes bevételként kerül elszámolásra.
4. A készülékek és berendezések karbantartása gyárunkban történik. A készülék karbantartásához az oda-vissza utazási költségeket az ügyfelek fedezik.
5. Ha a készülékek a garanciális időtartam alatt meghibásodnak, a készülékeket gyárunkban megvizsgáljuk, hogy kiderüljön, kinek a felelőssége (gyártó vagy ügyfél), és jelentésben tájékoztatjuk a felhasználót.
6. Azok a készülékek, amelyek a garanciális időtartam alatt meghibásodtak, és kiderült, hogy a gyártó felelőssége, az ügyfél új terméket vagy javítást követelhet, amelynek minden költségét a gyártó fedezi, feltéve, hogy a költség nem magasabb, mint a készüléké.
7. A meghibásodás vizsgálata után észlelték, hogy az ügyfél hibája, a készülék javítási költsége, amely még garanciális időtartamon belül van, az ügyfél felelőssége.
8. Az ügyfeleknek tisztában kell lenniük a termék sérüléseivel (ha van ilyen), és figyelmeztetniük kell a gyártót a garanciális időtartam kezdete óta. Ha az ügyfél a sérülés tudatában nem figyelmezteti a gyártót, az ügyfél elveszíti a 6. cikk szerinti jogait.
9. A készülékeket és berendezéseket a Felhasználói kézikönyvben meghatározottak szerint kell használni, ha nem a meghatározottak szerint használják, a termékekre nem vonatkozik a garancia.
10. Ha a termékeket az ügyfél megrongálja, megkarcolja vagy megrepeszti. A termékekre nem vonatkoznak a garanciális feltételek.
11. A más márkájú és modellű készülékek és berendezések gyártó tudta nélkül történő használatából eredő károk/meghibásodások nem tartoznak a garancia hatálya alá.
12. Az akkumulátor szivárgása, savas/nedves körülmények, rozsda, oxidáció és folyadékkal való érintkezés miatti meghibásodások nem tartoznak a garancia hatálya alá.
13. Ha a terméket hosszabb ideig (több mint 15 napig) nem használják, távolítsa el az elemeket. Ellenkező esetben a bekövetkező meghibásodások nem tartoznak a garancia hatálya alá.
14. A szállítási sérülés nem tartozik a garancia hatálya alá. Az ügyfelek szállítási biztosítást köthetnek.
15. A hálózati feszültségből eredő károk nem tartoznak a garancia hatálya alá.
16. A vis maior, például árvíz, földrengés, tűz stb. okozta károk nem tartoznak a garancia hatálya alá.
17. A termék minden része cégünk garanciája alatt áll.
18. Ha a termék meghibásodik és a garanciális időtartam alatt megjavítják, a karbantartás időtartama hozzáadódik a garanciális időtartamhoz. A termékek javítása nem haladhatja meg a 20 munkanapot. Ez az időtartam akkor kezdődik, amikor a termék problémáit bejelentik az eladónak, ügynökségnek, gyártónak vagy importőrnek, ha nincs szervizállomás. A fogyasztó a következő módokon jelentheti a problémát: faxon, e-mailben, ajánlott és válaszbélyeges levélben vagy hasonló módon. Ha konfliktus alakul ki, a fogyasztó felelőssége a bizonyítás. Ha a problémát 10 napnál tovább nem lehet megoldani, a gyártónak vagy importőrnek hasonló eszközt kell biztosítania a javítás végéig. Ha a termék az anyag-, címke- vagy szerelési hibák miatt a garanciális időtartam alatt meghibásodik, a cég nem követel címkeköltségeket, alkatrészcserét vagy bármilyen más javítási díjat.
19. A fogyasztók karbantartási jogai ellenére;
    • Ha a termék egy évben 4 alkalommal vagy a garanciális időtartam alatt 6 alkalommal meghibásodik, és ezek a problémák befolyásolják a termék fő célját (a garanciaidő alatti szállítási időtől kezdve).),
    • A maximális javítási idő túllépése,
    • Szervizállomás hiánya esetén annak megállapítása, hogy a javítás nem lehetséges a szervizállomás eladója, kereskedője, ügynöksége, követsége, importőre vagy gyártója által összeállított jelentés alapján.
20. A garancialevéllel kapcsolatos problémák esetén fordulhat a Vám- és Kereskedelmi Minisztériumhoz és a Fogyasztóvédelmi és Piaci Felügyeleti Főigazgatósághoz.
21. A garancialevelet az ügyfélnek a garanciális időtartam végéig meg kell őriznie. Ha a garancia elveszik, nem lesz csere. A garancialevél elvesztése esetén minden karbantartási és javítási költség az ügyfél felelőssége.

GARANCIAJEGY

Az Isıpark fenntartja a termék specifikációinak és a felhasználói kézikönyvek megváltoztatásának jogát.

*Minden változtatásért látogasson el a generallife.com.tr oldalra
