General HT300 - Digitaalinen huonetermostaatti Käyttöohje

YLEISET TEKNISET TIEDOT

HT300 on langallinen huonetermostaatti. Käyttäjä voi säätää huonetermostaattia haluttuun lämpötilaan ja saada mukavamman ja taloudellisemman lämmityksen.

• Päivittäinen ja viikoittainen ohjelma (7x24)
• Erilaisia ​​tilat (Comfort, Economy, Holiday)
• Herkkä lämpötilan mittaus
• Lämmityksen kalibrointi
• ON/OFF-ohjaus
• Langallinen yhteys

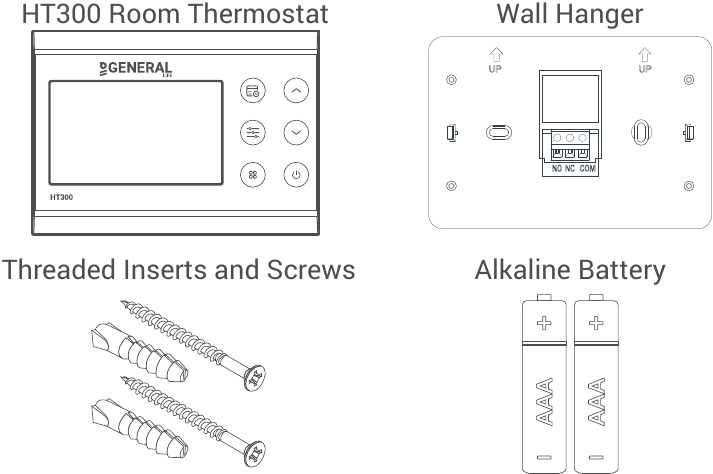

HT300 JA VARUSTEET

TEKNISET TIEDOT

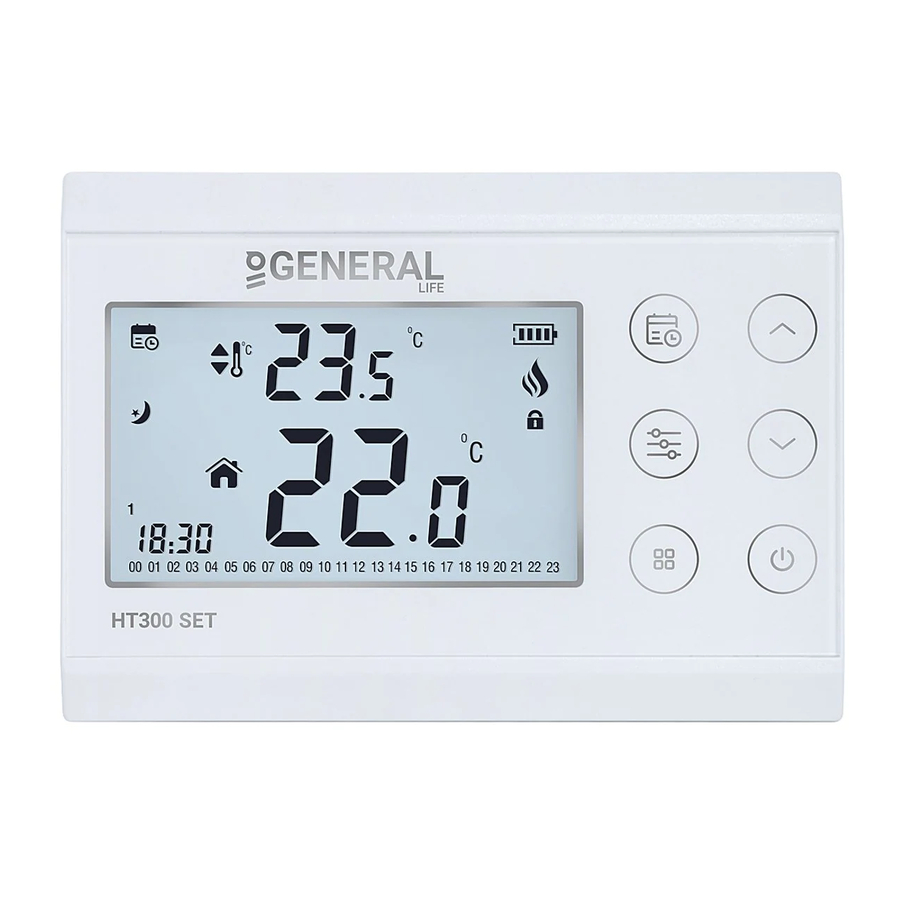

HUONETERMOSTAATTI

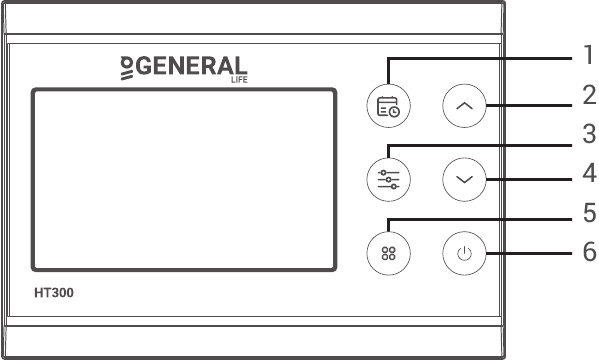

Painikkeiden toiminnot

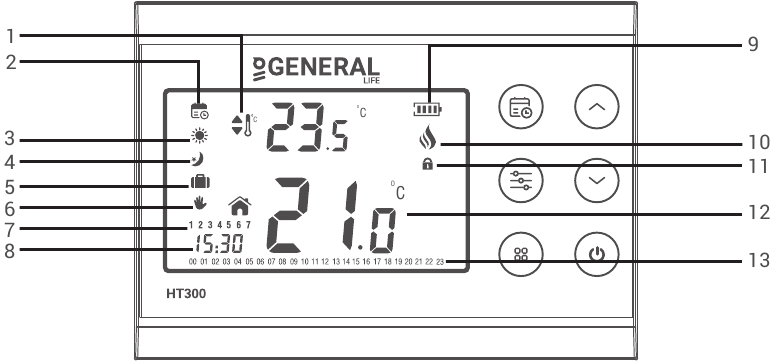

Näytön ilmaisimet

1		Asetettu lämpötila
2		Ohjelmatila
3		Comfort (Mukavuus) -tila
4		Economy (Säästö) -tila
5		Holiday (Loma) -tila
6		Manual (Manuaalinen) -tila
7		Päivän ilmaisin
8		Tunnin ilmaisin
9		Pariston ilmaisin
10		Kattila toimii
11		Näytön lukitus
12		Huonelämpötila
13		Vuorokauden tunnit

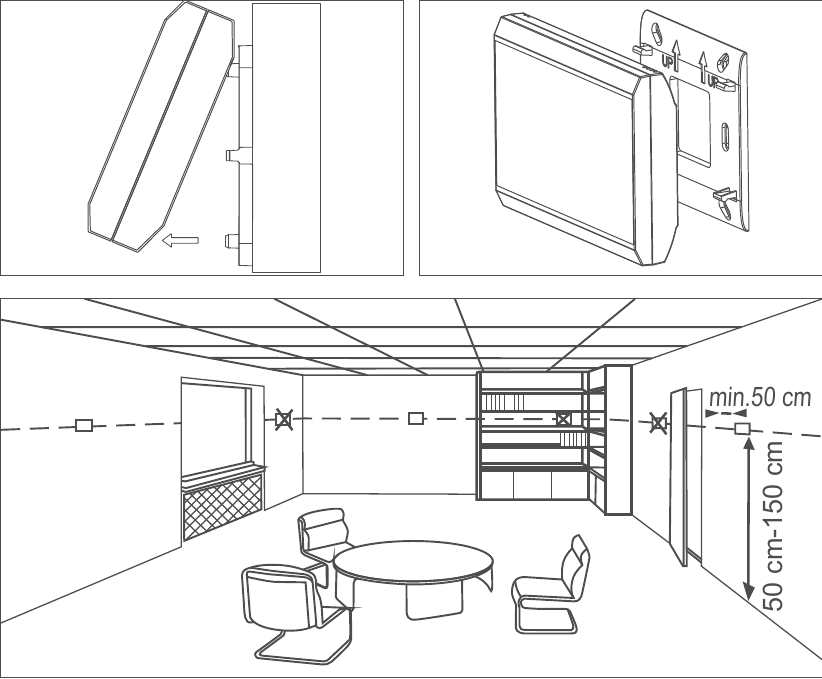

HUONETERMOSTAATIN SIJOITTAMINEN

Huonetermostaatti on sijoitettava huoneeseen, jota käytetään useimmin. Esimerkiksi olohuone tai aula. Huonetermostaatin sijoittamista paikkaan, jossa on ilmankiertoa, kuten huoneen sisäänkäynti tai ikkunan sivu, tulee välttää. Myöskään lämmitysyksiköiden, kuten patterin, lieden ja suoran auringonvalon kohteena olevien paikkojen lähellä ei ole sopiva paikka. Huonetermostaatti on sijoitettava lattian yläpuolelle 50 cm - 150 cm korkeudelle. Sopivimman paikan löytämiseksi voidaan tehdä muutamia kokeiluja.

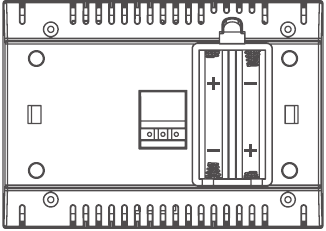

PARISTON SIJOITTAMINEN

Irrota huonetermostaatti seinätelineestä. Irrota sitten paristokotelo termostaatin takaa. Aseta 2 alkaliparistoa paristokoteloon. Varmista paristojen suunnat. Ripusta termostaatti seinätelineeseen, kun olet koonnut paristokotelon takaisin. Vaihda molemmat paristot samanaikaisesti.

Kun tuotetta ei käytetä pitkään aikaan (yli 15 päivää), poista paristot. Muutoin mahdolliset toimintahäiriöt eivät kuulu takuun piiriin.

Hävitä tyhjät paristot paristoille erityisesti tarkoitettuihin roskakoriin.

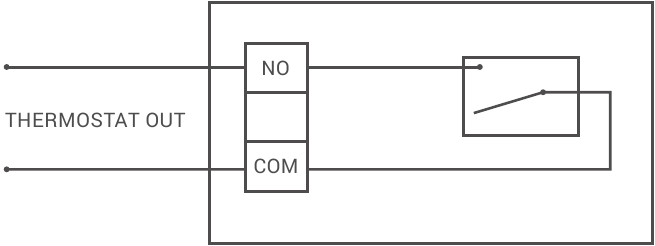

TERMOSTAATIN KYTKENTÄKAAVIO

Vain ammattipätevyyden omaavat henkilöt saavat suorittaa sähköjohdotuksia tai kattilan asennusta.

HUONETERMOSTAATIN LÄMMITYKSEN KALIBROINTI

Huonetermostaateissa käytettävät lämpötila-anturit ovat erittäin herkkiä. Millään muulla asuintilasi lämpömittarilla ei ole niin suurta herkkyyttä. Joten saatat joutua kalibroimaan huonetermostaattisi, jos haluat saada samat lämpötila-asteet kuin muilla asuintilasi lämpömittareilla.

• Kun laitteen tila on ''Off'' (Pois päältä), ''On/''Off'' (Päällä/Pois) -painiketta on painettava 3 sekunnin ajan.
• Näkyviin tulevasta kalibrointivalikosta voit asettaa minkä tahansa lämpötila-asteen painamalla ''Säätöpainikkeita''. Tämän arvon voi järjestää välillä ''-8^oC ja +8^oC''
• Poistu kalibrointivalikosta painamalla ''On/Off'' (Päällä/Pois) -painiketta kerran.

Huomautus: Suositeltu lämpötilan kalibrointi on "0.0^oC".

NÄPPÄINLUKKO

Huonetermostaatissa on näppäinlukko, jotta vältetään tahattomat kosketukset.

• Termostaatin näppäinlukon avaamiseksi ''Mode'' (Tila) -painiketta on painettava 3 sekunnin ajan. Jos termostaatin painikkeita ei kosketeta 10 sekuntiin, näppäinlukko aktivoituu uudelleen.

PÄIVÄ- JA AIKA-ASETUKSET

• Kun termostaatti on päällä, pidä ''Settings'' (Asetukset) -painiketta painettuna 3 sekunnin ajan.
• Ensimmäisessä näkyviin tulevassa näytössä ''Hour'' (Tunti) -osa vilkkuu. Voit asettaa ajan 'Up' (Ylös) ja 'Down' (Alas) -painikkeilla.
• Kun aika on asetettu, ''Settings'' (Asetukset) -painiketta on painettava kerran. Minuutin asetusta varten minuuttiosa vilkkuu. Voit asettaa minuutin 'Up' (Ylös) ja 'Down' (Alas) -painikkeilla.
• Kun minuutti on asetettu, "Settings" (Asetukset) -painiketta on painettava kerran viikonpäivän asettamiseksi.
• Jokaisen viikon päivät alkavat maanantaista, joten jos näet näytöllä numeron 1, se tarkoittaa, että maanantai on valittu. Vastaavasti 2 olisi tiistai, 3-keskiviikko, 4-torstai, 5-perjantai, 6-lauantai ja 7-sunnuntai.
• Kun asetus on valmis, voit poistua painamalla ''Settings'' (Asetukset) -painiketta 3 sekunnin ajan.

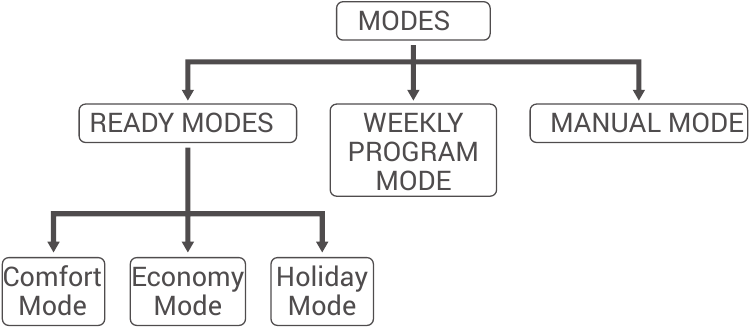

TILAN ASETUKSET

Huonetermostaatissasi on 5 eri tilaa. Niistä 3 (Comfort, Economy ja Holiday Mode) ovat valmiita ja vakioita tiloja. Muut tilat ovat manuaalitila ja viikoittainen ohjelmatila.

Valmiissa tiloissa lämpötila-asteet perustuvat käyttäjän valintoihin, jotka on asetettu alussa. Manuaalitila mahdollistaa termostaatin käytön käyttäjän vaatimalla ja suoraan asettamalla lämpötilalla. Viikoittainen ohjelmatila mahdollistaa termostaatin käytön viikoittaisella ohjelmalla, jonka käyttäjä on asettanut.

• Valmiiden tilojen lämpötila-asteita voidaan muuttaa ''Settings'' (Asetukset) -valikossa.
• Päästäksesi ''Settings'' (Asetukset) -valikkoon, ''Settings'' (Asetukset) -painiketta on painettava 3 sekunnin ajan. Päivämäärä- ja aika-asetukset tulevat näkyviin ensimmäisessä näytössä, ohittaaksesi sen ''Settings'' (Asetukset) -painiketta on painettava 3 kertaa. Comfort Mode -tilan lämpötila-aste tulee näkyviin ja Comfort Mode -tilan lämpötilaa voidaan säätää painamalla ''Up'' (Ylös) ja ''Down'' (Alas) -painikkeita.
• Kun asetus on valmis, painamalla ''Settings'' (Asetukset) -painiketta muita tiloja (Economy ja Holiday Mode) voidaan asettaa.
• Painamalla ''Settings'' (Asetukset) -painiketta uudelleen 3 sekunnin ajan 'Settings' (Asetukset) -näyttö sulkeutuu.
• Manuaalitilan lämpötila voidaan asettaa painamalla ''Up'' (Ylös) ja ''Down'' (Alas) -painikkeita aloitusnäytössä.
• Kun ''Up'' (Ylös) tai ''Down'' (Alas) -painikkeita painetaan, termostaatti asetetaan manuaalitilaan.
• Vaihtaaksesi tila-asetuksiin, voit painaa ''Mode'' (Tila) -painiketta.

OHJELMATILA

Voit säätää huonetermostaattisi viikoittaisia toimintatiloja erikseen jokaiselle tunneille päivässä viikoittaisen ohjelman avulla. Viikoittainen ohjelmatila sisältää 2 aktiivista tilaa. Ne ovat "Comfort Mode" (Mukavuustila) ja "Economy Mode" (Säästötila)

• Järjestääksesi viikoittaisen ohjelman ''Program Mode" (Ohjelmatila) -painiketta on painettava 3 sekunnin ajan. Näytöllä on kuvakkeet päivälle, joka halutaan ohjelmoida, päivän tunnit ja aktiivinen tila. Ohjelmoitava tunti vilkkuu.
• Painamalla ''Mode'' (Tila) -painiketta, kyseiselle tunnille valittua tilaa voidaan muuttaa.
• ''Up'' (Ylös) ja ''down'' (Alas) -painikkeilla voit muuttaa valittua aikaväliä ja aktiivista tilaa voidaan ohjelmoida.
• Asettaessasi viikoittaista ohjelmaa päivämäärän muuttamiseksi ''Settings'' (Asetukset) -painiketta on painettava.
• Kun viikoittainen ohjelma on valittu näytöllä tai asetettaessa viikoittaista ohjelmaa, jos näytön tunnit vilkkuvat, se tarkoittaa, että valitut tunnit on asetettu ''Comfort'' (Mukavuus) -tilaan. Jos tunti ei vilku, valittu tila on ''Economy'' (Säästö) -tila. Vilkkuva tunti tarkoittaa aktiivista nykyistä aikaa.
• Aikataulutettua viikoittaista ohjelmaa rekisteröidäksesi se ''Program Mode' (Ohjelmatila) -painiketta on painettava 3 sekunnin ajan.

VAATIMUSTENMUKAISUUSVAKUUTUS

ISIPARK İÇ VE DIŞ TİC. İNŞ. ISITMA SİSTEMLERİ OTO. SAN.A.Ş., jonka pääkonttori ja tuotantopaikka sijaitsevat osoitteessa Fatih Mah. 1188 Sk. No: 13/A Sarnıç - Gaziemir - İZMİR – TÜRKİYE, vahvistaa ja vakuuttaa, että CE-merkinnällä varustettu tuote ja sen alla olevat tekniset tiedot kuuluvat mainitun direktiivin määräysten piiriin.

Yhteensopivat direktiivit:
Radio- ja telepäätelaitteita koskeva asetus 2014/53/EU (R&TTE/RED EN 301 489-1 V2.1.1:2017, EN 300 2201V3.1.1:2017, EN 301 489-3 V2.1.1:2017, EN 300 220-2 V3.1.1:2017, EN 62479: 2010, EN 60730-2-9:2010, EN 60730-1:2011)

Sähkömagneettista yhteensopivuutta koskeva asetus 2014/30/EU (EMC EN 61000-6-3: 2007 + A1: 2011, EN 61000-6-1: 2007)

Pienjännitedirektiivi 2014/35/EU (LVD EN 60730-2-9:2010, EN 60730-1:2011)

Lisätietoja: Mainittua tuotetta voidaan käyttää yhdessä yhdistelmäkattiloiden kanssa, joissa on on/off-lähtö, ja direktiivin mukaisuus kattaa vain tuotteen. ISIPARK ei ole vastuussa koko järjestelmän direktiivin mukaisuudesta. Tämä vakuutus ei ole voimassa, jos tuotteeseen tehdään muutoksia ilman suostumustamme.

TAKUU-EHDOT

1. Takuu alkaa laitteiden ja varusteiden toimituspäivästä ja kattaa valmistusvirheet 2 vuoden ajan.
2. Laitteet ja varusteet toimitetaan asiakkaille toimintakunnossa. Asennus ja muut liitännät ovat maksullisia palveluita.
3. Laitteet huolletaan ja korjataan tehtaallamme, ja ne on lähetettävä sopimuskuljetusyrityksen toimesta. Ulkopuolisten palveluiden osalta asiakkaat vastaavat huoltohenkilöstön kuljetuksesta ja majoituksesta. Ylityö lisätään palvelumaksuun ja se maksetaan käteisenä.
4. Laitteiden ja varusteiden huolto suoritetaan tehtaallamme. Laitteen huollon osalta asiakkaat vastaavat meno-paluukustannuksista.
5. Jos laitteissa ilmenee toimintahäiriö takuuaikana, laitteet tarkastetaan tehtaallamme selvittääksemme, kenen vastuulla (valmistajan vai asiakkaan) se on, ja siitä ilmoitetaan käyttäjälle raportilla.
6. Laitteet, joissa on toimintahäiriö takuuaikana ja joiden todetaan olevan valmistajan vastuulla, asiakas voi vaatia uutta tuotetta tai korjausta, jonka kaikki kustannukset valmistaja täyttää, jos kustannukset eivät ole suuremmat kuin laite.
7. Toimintahäiriön tarkastuksen jälkeen ja todettuaan, että se on asiakkaan vika, laitteen korjauskustannukset, jotka ovat edelleen takuuaikana, ovat asiakkaan vastuulla.
8. Asiakkaiden tulee olla tietoisia tuotteen vaurioista (jos niitä on) ja varoittaa valmistajaa siitä päivästä lähtien, kun takuuaika alkaa. Jos asiakas ei varoita valmistajaa vauriosta tietoisena, asiakas menettää 6 artiklan mukaiset oikeudet.
9. Laitteita ja varusteita tulee käyttää käyttöohjeessa määritellyllä tavalla, jos niitä ei käytetä määritellyllä tavalla, tuotteet eivät ole takuun piirissä.
10. Jos asiakas on vahingoittanut, naarmuttanut tai rikkonut tuotteita. Tuotteet eivät ole takuuehtojen piirissä.
11. Vauriot/toimintahäiriöt, jotka johtuvat muiden merkkien ja mallien laitteiden ja varusteiden käytöstä ilman valmistajan tietoa, eivät ole takuun piirissä.
12. Viat, jotka johtuvat paristovuodosta ja happamista / kosteista olosuhteista sekä ruosteesta, hapettumisesta ja nestekosketuksesta, eivät ole takuun piirissä.
13. Kun tuotetta ei käytetä pitkään aikaan (yli 15 päivää), poista paristot. Muussa tapauksessa ilmenevät toimintahäiriöt eivät ole takuun piirissä.
14. Kuljetusvahinko ei kuulu takuun piiriin. Asiakkaat voivat ottaa kuljetusvakuutuksen.
15. Verkkojännitteestä johtuvat vauriot eivät ole takuun piirissä.
16. Ylivoimaisesta esteestä, kuten tulvasta, maanjäristyksestä, tulipalosta jne. johtuvat vauriot eivät ole takuun piirissä.
17. Kaikki tuotteen osat ovat yrityksemme takuun alaisia.
18. Jos tuote rikkoutuu ja korjataan takuuaikana, huollon kesto lisätään takuuaikaan. Tuotteiden korjaus ei saa ylittää 20 työpäivää. Tämä aika alkaa, kun tuotteen ongelmista ilmoitetaan myyjälle, edustajalle, tuottajalle tai maahantuojalle, jos palvelupistettä ei ole. Kuluttaja voi ilmoittaa ongelmasta; faksilla, sähköpostilla, kirjattuna ja maksettuna kirjeellä tai vastaavalla tavalla. Jos ristiriita ilmenee, kuluttajalla on vastuu sen todistamisesta. Jos ongelmaa ei voida ratkaista yli 10 päivässä, tuottajan tai maahantuojan on toimitettava vastaava laite korjauksen loppuun saakka. Jos tuote rikkoutuu materiaali-, etiketti- tai asennusvirheiden vuoksi takuuaikana, yritys ei vaadi etikettikustannuksia, osien vaihtoa tai minkäänlaisia muita korjauskuluja.
19. Huolimatta kuluttajien huolto-oikeuksista;
    • Jos tuote rikkoutuu 4 kertaa vuodessa tai 6 kertaa takuuaikana ja nämä ongelmat vaikuttavat tuotteen pääasialliseen tarkoitukseen (alkaa toimitusajasta takuuaikana.),
    • Enimmäiskorjausajan ylittäminen,
    • Jos palvelupistettä ei ole, sen määrittäminen, että korjaus ei ole mahdollista, palvelupisteen myyjän, jälleenmyyjän, edustajan, lähetystön, maahantuojan tai valmistajan laatiman raportin perusteella.
20. Voit hakea Tullin ja kaupan ministeriöstä sekä Kuluttajien ja markkinavalvonnan pääosastosta, jos takuutodistuksessa on ongelmia.
21. Asiakkaan tulee säilyttää takuuasiakirja takuuajan päättymiseen saakka. Jos takuu katoaa, sitä ei korvata. Kaikki huolto- ja korjauskustannukset ovat asiakkaan vastuulla, jos takuuasiakirja katoaa.

TAKUU TODISTUS

Isıpark pidättää oikeuden muuttaa tuotteen teknisiä tietoja ja käyttöohjeita.

*Kaikki muutokset löydät osoitteesta generallife.com.tr
