GENERAL LIFE Senna 300S - Ръководство за дигитален стаен термостат

ОБЩИ СПЕЦИФИКАЦИИ

SENNA 300S е жичен стаен термостат. Потребителят може да регулира стайната температура с необходимата температура и да получи по-комфортно и икономично отопление/охлаждане.

• Дневно и седмично програмиране
• Различни опции за режим (Комфорт, Икономичен)
• Калибриране на отоплението
• ON/OFF Control (Включване/Изключване)
• Жична връзка
• Опция за отопление/охлаждане
• TPI алгоритъм
• Прецизно измерване на температурата

SENNA 300S И ОБОРУДВАНЕ

ТЕХНИЧЕСКИ ДАННИ

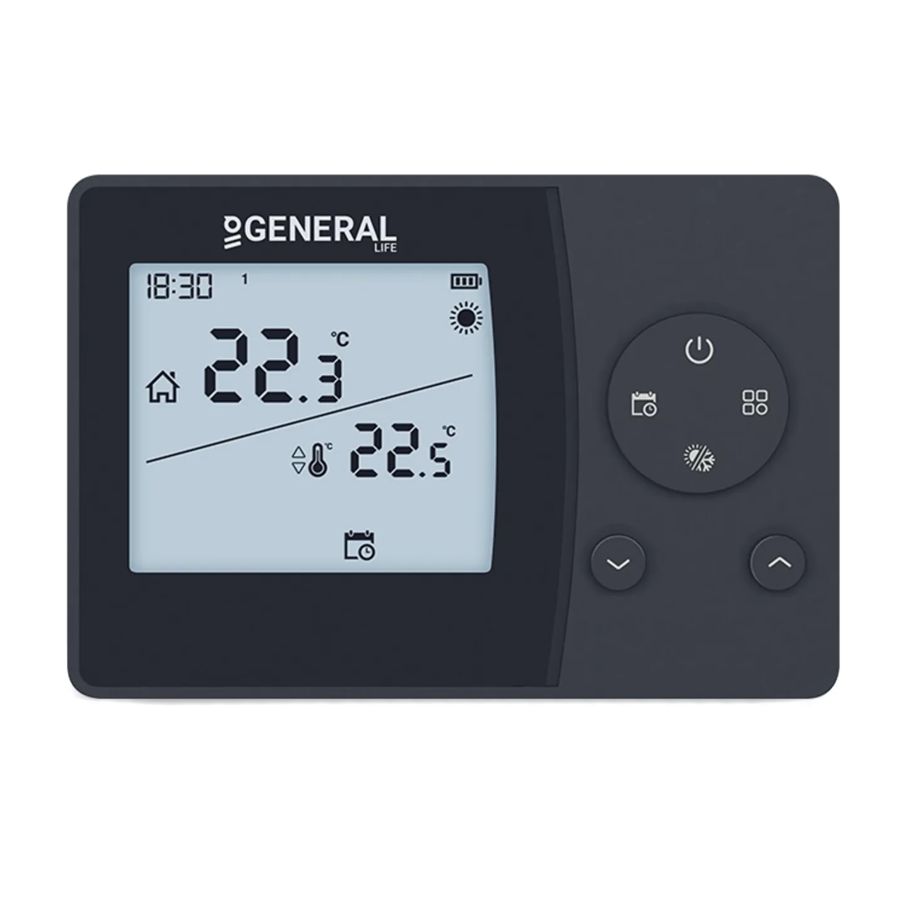

СТАЕН ТЕРМОСТАТ

Функции на бутоните

Индикатори на екрана

1		Индикатор за час
2		Индикатор за ден
3		Стайна температура
4		Зададена температура
5		Икономичен режим
6		Комфортен режим
7		Режим на седмична програма
8		Индикатор за батерията
9		Индикатор за отопление Ако индикаторът за отопление мига, отоплителното тяло работи. Ако индикаторът за отопление свети постоянно, отоплителното тяло не работи.
10		Индикатор за охлаждане Ако индикаторът за охлаждане мига, охладителното тяло работи. Ако индикаторът за охлаждане свети постоянно, охладителното тяло не работи.

ПОСТАВЯНЕ НА СТАЙНИЯ ТЕРМОСТАТ

Стайният термостат трябва да бъде поставен в стаята, която се използва най-често. Например; всекидневна или хол. Трябва да се избягва поставянето на стайния термостат на място, което има циркулация на въздуха, като вход на стая или страна на прозорец. Също така, не са подходящи места в близост до отоплителни/охладителни тела, като радиатор, печка и места, които получават директна слънчева светлина. Стайният термостат трябва да бъде разположен над пода на височина 150 см. Могат да се направят няколко опита, за да се намери най-удобното място.

ПОСТАВЯНЕ НА БАТЕРИИТЕ

Преди да започнете, изключете устройството, свързано към стайния термостат, и се уверете, че енергията е прекъсната.

Както е показано на снимката по-горе, натиснете отвертката напред от показаното място, огънете зъбчетата и отделете предния капак. Поставете 2 нови AAA алкални батерии в корпуса на батерията с правилната посока на батерията. Сменете и двете батерии едновременно. След това подравнете предната част на вашия стаен термостат към задната и я притиснете към задната част.

Предупреждение за слаба батерия: Когато иконата "" се появи на екрана, това означава "предупреждение за слаба батерия". Препоръчва се да смените батериите, когато се появи това предупреждение.

Когато продуктът не се използва за дълъг период (повече от 15 дни), извадете батериите. В противен случай неизправностите, които могат да възникнат, ще бъдат извън гаранцията.
Моля, изхвърляйте изтощените батерии в контейнера за отпадъци за батерии.

СХЕМА НА СВЪРЗВАНЕ НА СТАЙНИЯ ТЕРМОСТАТ

Операциите в рамките на отоплителното / охладителното тяло или електрическата инсталация трябва да се извършват от професионално квалифицирани лица.

КАЛИБРИРАНЕ НА ТЕМПЕРАТУРАТА НА СТАЙНИЯ ТЕРМОСТАТ

Температурните сензори, които се използват в стайните термостати, са много чувствителни. Може да се наложи да калибрирате вашия стаен термостат, ако искате да получите същите температурни стойности с други термометри във вашето жилищно пространство.

• Докато устройството ви е изключено, натиснете и задръжте бутона "On/Off" (Включване/Изключване) за 3 секунди.
• Натиснете бутона "On/Off" (Включване/Изключване), докато се появи менюто "". За да видите желаната температура, задайте температурната разлика, като натиснете "Бутоните за регулиране на температурата". Тази стойност може да бъде подредена между "-8°C" и "+8°C".
• За да запазите настройките и да излезете, натиснете бутона "On/Off" (Включване/Изключване), докато устройството се изключи.

Забележка: Препоръчителното калибриране на температурата е "0.0°C".

ВЪЗСТАНОВЯВАНЕ НА ФАБРИЧНИТЕ НАСТРОЙКИ

Можете да възстановите вашия стаен термостат до фабричните му настройки по подразбиране. Тази операция възстановява стойностите на температурата в режим, настройката за калибриране и режимите на отопление/охлаждане до фабричните настройки. За да възстановите вашия стаен термостат до фабричните настройки:

• Докато устройството ви е изключено, натиснете и задръжте бутона "On/Off" (Включване/Изключване) за 3 секунди.
• Натиснете бутона "On/Off" (Включване/Изключване), докато се появи менюто "".
• Докато сте в менюто " ", изберете опцията " ", като използвате бутоните "+" или "-" и натиснете бутона "On/Off" (Включване/Изключване).
• Вашето устройство ще бъде изключено и възстановено до фабричните настройки.

НАСТРОЙКИ ЗА ДЕН И ЧАС

• Докато вашият стаен термостат е включен, продължете да натискате бутона "Weekly Program" (Седмична програма) за 3 секунди.
• На първия екран, който се появи, частта за часа ще мига. Можете да настроите часа с бутоните "+" и "-".
• След като настроите часа, бутонът "Heating & Cooling Option" (Опция за отопление и охлаждане) трябва да бъде натиснат веднъж. За настройка на минутите, частта за минутите ще мига. Можете да настроите минутите с бутоните "+" и "-".
• След като настроите минутите, бутонът "Heating & Cooling Option" (Опция за отопление и охлаждане) трябва да бъде натиснат веднъж, за да настроите деня от седмицата.
• Понеделник е зададен като първи ден от седмицата и е обозначен с номер "1".
• Числата показват следните дни съответно 2-Вторник, 3-Сряда, 4-Четвъртък, 5-Петък, 6-Събота и 7-Неделя
• Когато настройката е завършена, можете да излезете, като натиснете бутона "Weekly Program" (Седмична програма) за 3 секунди.

НАСТРОЙКА НА РЕЖИМ

Вашият стаен термостат има 4 различни режима. 3 от тях (Comfort and Economy Mode (Комфортен и Икономичен режим)) са предварително зададени режими. Другите режими са ръчен режим и режим на седмична програма.
В предварително зададените режими, температурните стойности се основават на избора на потребителя, който е зададен в началото. Ръчният режим позволява на стайния термостат да работи в рамките на температурата, която е необходима и зададена директно от потребителя. Режимът на седмична програма продължава да работи според седмичния график, определен от потребителя.

За да промените температурните стойности на предварително зададените режими:

• Натиснете и задръжте бутона "Mode" (Режим) за 3 секунди, докато вашият стаен термостат е включен.
• Ще се появи температурната стойност на Comfort Mode (Комфортен режим). Можете да регулирате температурната стойност на Comfort Mode (Комфортен режим), като натиснете бутоните "+" и "-".
• Когато настройката е завършена, можете да регулирате температурната стойност на Economy Mode (Икономичен режим) с бутоните "+" и "-", като натиснете отново бутона "Mode" (Режим).
• Можете да излезете от екрана за настройки, като натиснете бутона "Mode" (Режим) за 3 секунди.
• За да промените температурата в ръчен режим, натиснете бутона "+" или "-", докато сте на главния екран. Стайният термостат ще превключи в ръчен режим, след като натиснете бутона "+" или "-".
• Можете да натиснете бутона "Mode" (Режим), за да превключите към другите режими.

СЕДМИЧНА ПРОГРАМА

Можете да зададете работния график на вашия стаен термостат с режим на седмична програма. 7 различни температурни стойности могат да бъдат зададени за всеки ден в седмичното програмиране. Тези стойности могат да бъдат зададени в екраните за регулиране на температурата '' P0-P6''.

• За да зададете седмичния график, натиснете и задръжте бутона "Weekly Program" (Седмична програма) за 3 секунди, докато вашият стаен термостат е включен. Ще се появи настройката "Hour, Minute and Day" (Час, минута и ден). Натиснете бутона "Heating & Cooling Option" (Опция за отопление и охлаждане), докато се появи менюто "Weekly Program" (Седмична програма) (P0).
• Дните от седмицата ще мигат на екрана. Можете да започнете настройката на седмичната програма, ако желаете да зададете един и същ график за всеки ден от седмицата.
• Натиснете бутона "+", веднъж, ако желаете да зададете един и същ график за делничните дни. Първите пет дни от седмицата ще мигат на екрана.
• Натиснете бутона " +" още веднъж, ако желаете да зададете един и същ график само за уикенда. Последните два дни от седмицата ще мигат на екрана.
• Натиснете бутона "+" още веднъж, ако желаете да зададете един и същ график за всеки ден от седмицата. 1-вият ден от седмицата ще мига на екрана. Можете да превключвате между дните, като натиснете бутона "+". Натиснете бутона "-", за да превключите към предишния ден.
• Натиснете бутона "Weekly Program" (Седмична програма) веднъж, за да зададете график.
• "P0" ще мига на екрана. Задайте температурната стойност на "P0", като натиснете бутона "Weekly Program" (Седмична програма) още веднъж. Настройката на часа на "P0" не може да бъде променена, тъй като е фабрична настройка.
• Натиснете бутона "Weekly Program" (Седмична програма) отново. Индикаторът за деня ще мига. Ако няма да променяте деня, натиснете бутона "Weekly Program" (Седмична програма) отново и превключете към настройката "P1", като натиснете бутона "+".
• Първо, на екрана ще се появи настройката на часа. След като завършите настройката на часа, регулирайте настройката на минутите, като натиснете бутона "Weekly Program" (Седмична програма). След настройката на минутите, натиснете бутона "Weekly Program" (Седмична програма), за да зададете температурната стойност.
• Следвайте същите стъпки за други настройки на графика.
• След като всички промени са направени, натиснете и задръжте бутона "Weekly Program" (Седмична програма) за 3 секунди, за да запазите.

Забележка: За да проверите седмичния график, който е зададен, без да правите никакви промени, натиснете бутона "Weekly Program" (Седмична програма) веднъж, докато вашият стаен термостат е включен. Натиснете бутоните "+" и "-", за да видите дните, натиснете бутона "Mode" (Режим), за да видите настройките между "P0-P6".

РАБОТНА ЛОГИКА НА СТАЕН ТЕРМОСТАТ TPI

Вашият стаен термостат работи с TPI алгоритъма. Стайните термостати, използващи TPI технология, предвиждат кога температурата на вашия дом ще се повиши над или ще спадне под зададената температура и включват и изключват отоплителния / охлаждащия уред съответно. Това гарантира, че вашият дом остава на зададената от вас температура без максимални отклонения нагоре и надолу.

• Какво е TPI?

TPI технологията е проектирана да гарантира, че получавате възможно най-добрата енергийна ефективност от вашата отоплителна / охладителна система. Тя измерва и прилага възможно най-добрите времена, за да достави и поддържа вашия дом на зададеното температурно ниво.

• Как работи TPI?

Благодарение на усъвършенстваната технология за изкуствен интелект, която се намира в софтуера, той се адаптира към температурната промяна на средата, в която се намира. Чрез създаване на обща температурна карта на вашия дом, той научава колко време е необходимо, за да се достигне желаната стайна температура и как да се поддържа тази температура. По този начин той осигурява минимална консумация на енергия, като изчислява колко дълго трябва да работи вашият отоплителен / охлаждащ уред.

• Каква е разликата?

В стайните термостати, които не са TPI, отоплителният / охлаждащият уред работи и спира непрекъснато, докато не надвиши зададената температурна стойност. Ако зададената температура спадне под определено количество, отоплителният / охлаждащият уред ще работи отново. Това създава по-големи температурни колебания и по-малък контрол на енергията. Стайните термостати TPI, от друга страна, осигуряват по-високи икономии и комфорт в сравнение със стайните термостати On/Off (Включване/Изключване) с предимствата, които имат.

Режим на отопление

Вашият стаен термостат приема средната стайна температура от последните 40 секунди като основа. С TPI алгоритъма в продукта, чрез създаване на обща температурна карта на вашия дом, той научава колко време е необходимо, за да се достигне желаната стайна температура и как тази температура се поддържа. По този начин той гарантира, че стайната температура остава в определен диапазон.

РАБОТНА ГРАФИКА НА РЕЖИМ НА ОТОПЛЕНИЕ НА СТАЕН ТЕРМОСТАТ TPI

Режим на охлаждане

Вашият стаен термостат приема средната стайна температура от последните 40 секунди като основа. С TPI алгоритъма в продукта, чрез създаване на обща температурна карта на вашия дом, той научава колко време е необходимо, за да се достигне желаната стайна температура и как тази температура се поддържа. По този начин той гарантира, че стайната температура остава в определен диапазон.

РАБОТНА ГРАФИКА НА РЕЖИМ НА ОХЛАЖДАНЕ НА СТАЕН ТЕРМОСТАТ TPI

КАКВО ТРЯБВА ДА ЗНАЕТЕ ЗА СТАЕН ТЕРМОСТАТ TPI

• Ако местоположението на стайните термостати TPI бъде променено, процесът на обучение ще започне отначало. Процесът на обучение трябва да се счита за 7 дни.
• Ако стайните термостати TPI бъдат изключени (смяна на батерията), процесът на обучение ще започне отначало. Процесът на обучение трябва да се счита за 7 дни.

ЧЕСТО ЗАДАВАНИ ВЪПРОСИ

• Съвместим ли е моят стаен термостат с моето отоплително/охладително устройство?
  Ако вашето отоплително/охладително устройство има връзки за включване и изключване, вашият стаен термостат е съвместим. Можете да намерите информация за вашето отоплително/охладително устройство в ръководството за експлоатация на вашето отоплително/охладително устройство или от сервиза на вашето отоплително/охладително устройство.

• Как ще свържа моя стаен термостат към отоплителното/охладителното устройство?
  Препоръчваме връзката между вашия стаен термостат и отоплителното/охладителното устройство да бъде направена от професионално квалифицирани лица.

Кабел 2x0.75 mm е достатъчен за връзката между стайния термостат и отоплителното/охладителното устройство.
Свържете единия край на кабелната двойка към клемите за свързване на стайния термостат, посочени в ръководството за потребителя на отоплителното/охладителното устройство.
Свържете другия край на кабелната двойка към COM и NO входовете на клемата вътре в стенната закачалка на стайния термостат, както е показано в секцията "СХЕМА НА СВЪРЗВАНЕ НА СТАЕН ТЕРМОСТАТ".
Посоката на краищата на кабела няма значение.
