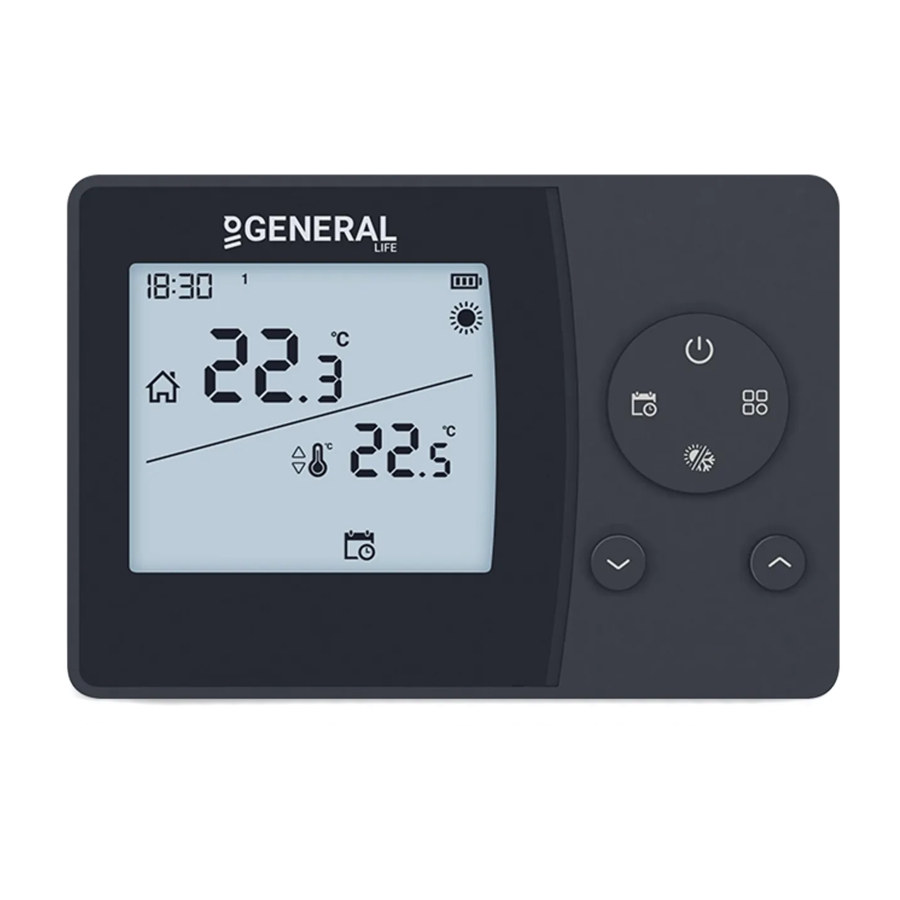

GENERAL LIFE Senna 300S - digitaalse ruumi termostaadi kasutusjuhend

ÜLDISED SPETSIFIKATSIOONID

SENNA 300S on juhtmega ruumi termostaat. Kasutaja saab reguleerida ruumi temperatuuri vastavalt vajadusele ning saavutada mugavama ja säästlikuma kütte/jahutuse.

• Päevane ja nädalane programmeerimine
• Erinevad režiimi valikud (mugavus, sääst)
• Kütte kalibreerimine
• ON/OFF (sees/väljas) juhtimine
• Juhtmega ühendus
• Kütte/jahutuse valik
• TPI algoritm
• Täpne temperatuuri mõõtmine

SENNA 300S JA SEADMED

TEHNILISED ANDMED

RUUMI TERMOSTAAT

Nuppude funktsioonid

Ekraani indikaatorid

1		Tunni indikaator
2		Päeva indikaator
3		Ruumi temperatuur
4		Seadistatud temperatuur
5		Säästurežiim
6		Mugavusrežiim
7		Nädala programmi režiim
8		Aku indikaator
9		Kütte indikaator Kui kütte indikaator vilgub, töötab kütteseade. Kui kütte indikaator põleb pidevalt, ei tööta kütteseade.
10		Jahutuse indikaator Kui jahutuse indikaator vilgub, töötab jahutusseade. Kui jahutuse indikaator põleb pidevalt, ei tööta jahutusseade.

RUUMI TERMOSTAADI PAIGUTUS

Ruumi termostaat tuleb paigutada ruumi, mida kasutatakse kõige sagedamini. Näiteks elutuba või puhkeruum. Ruumi termostaadi paigutamist õhuringlusega kohta, nagu ruumi sissepääs või akna külg, tuleks vältida. Samuti ei sobi kohad, mis asuvad kütte-/jahutusseadmete lähedal, nagu radiaator, pliit, ja kohad, mis saavad otsest päikesevalgust. Ruumi termostaat tuleb paigutada põrandast 150 cm kõrgusele. Kõige sobivama koha leidmiseks võib teha mõned katsed.

PATAREIDE PAIGALDAMINE

Enne alustamist lülitage välja seade, mis on ühendatud ruumi termostaadiga, ja veenduge, et toide on katkestatud.

Nagu ülaltoodud pildil näidatud, vajutage kruvikeeraja näidatud kohast ettepoole, painutage sakke ja eraldage esikaas. Sisestage patareipesasse 2 uut AAA leelispatareid õiges suunas. Vahetage mõlemad patareid korraga. Seejärel joondage ruumi termostaadi esiosa tagumise osaga ja pigistage see tagumise osa poole.

Tühja patarei hoiatus: Kui ekraanil kuvatakse ikoon "", tähendab see "tühja patarei hoiatus". Kui see hoiatus ilmub, on soovitatav patareid välja vahetada.

Kui toodet ei kasutata pikema aja jooksul (rohkem kui 15 päeva), eemaldage patareid. Vastasel juhul ei kuulu võimalikud rikked garantii alla.
Palun visake tühjad patareid patareide jäätmekasti.

RUUMI TERMOSTAADI JUHTMESTIKU SKEEM

Toiminguid kütte-/jahutusseadme või elektrisüsteemi sees peavad teostama professionaalselt kvalifitseeritud isikud.

RUUMI TERMOSTAADI TEMPERATUURI KALIBREERIMINE

Ruumi termostaatides kasutatavad temperatuuriandurid on väga tundlikud. Võimalik, et peate oma ruumi termostaati kalibreerima, kui soovite saada samu temperatuurinäite nagu teiste termomeetritega oma eluruumis.

• Kui seade on välja lülitatud, vajutage ja hoidke 3 sekundit all nuppu "On/Off" (sees/väljas).
• Vajutage nuppu "On/Off" (sees/väljas), kuni ilmub menüü " ". Soovitud temperatuuri nägemiseks seadke temperatuurierinevus, vajutades "Temperatuuri reguleerimise nuppe". Seda väärtust saab reguleerida vahemikus "-8°C" kuni "+8°C".
• Seadete salvestamiseks ja väljumiseks vajutage nuppu "On/Off" (sees/väljas), kuni seade välja lülitub.

Märkus: Soovitatav temperatuuri kalibreerimine on "0.0°C".

VÄLJASETETE TAGASTAMINE

Saate oma ruumitermostaadi tagastada tehase vaikeseadetele. See toiming taastab režiimi temperatuuriväärtused, kalibreerimisseaded ja kütte/jahutusrežiimid tehase vaikeseadetele. Ruumitermostaadi tehaseseadetele lähtestamiseks:

• Kui seade on välja lülitatud, vajutage ja hoidke 3 sekundit all nuppu "On/Off" (sisse/välja).
• Vajutage nuppu "On/Off" (sisse/välja), kuni ilmub menüü "".
• Menüüs " " valige "+" või "-" nuppude abil suvand " " ja vajutage nuppu "On/Off" (sisse/välja).
• Seade lülitatakse välja ja lähtestatakse tehaseseadetele.

PÄEVA JA KELLA SEADED

• Kui ruumitermostaat on sisse lülitatud, vajutage ja hoidke 3 sekundit all nuppu "Weekly Program" (nädalaprogramm).
• Esimesel kuvataval ekraanil vilgub tunni osa. Kellaaega saate seadistada nuppudega "+" ja "-".
• Pärast kellaaja seadistamist tuleb üks kord vajutada nuppu "Heating & Cooling Option" (kütte ja jahutuse valik). Minuti seadistamiseks vilgub minuti osa. Minutit saate seadistada nuppudega "+" ja "-".
• Pärast minuti seadistamist tuleb nädalapäeva määramiseks üks kord vajutada nuppu "Heating & Cooling Option" (kütte ja jahutuse valik).
• Esmaspäev on määratud nädala esimeseks päevaks ja seda tähistatakse numbriga "1".
• Numbrid tähistavad vastavalt järgmisi päevi: 2-teisipäev, 3-kolmapäev, 4-neljapäev, 5-reede, 6-laupäev ja 7-pühapäev.
• Kui seadistamine on lõpetatud, saate väljuda, vajutades 3 sekundit nuppu "Weekly Program" (nädalaprogramm).

REŽIIMI SEADISTAMINE

Teie ruumitermostaadil on 4 erinevat režiimi. 3 neist (Comfort ja Economy Mode) on eelseadistatud režiimid. Muud režiimid on käsitsirežiim ja nädalaprogrammi režiim.
Eelseadistatud režiimides põhinevad temperatuuriväärtused kasutaja valikutel, mis on alguses määratud. Käsitsirežiim võimaldab ruumitermostaadil töötada temperatuurivahemikus, mis on kasutaja poolt otse nõutud ja seadistatud. Nädalaprogrammi režiim jätkab tööd vastavalt kasutaja määratud nädalakavale.

Eelseadistatud režiimide temperatuuriväärtuste muutmiseks:

• Vajutage ja hoidke 3 sekundit all nuppu "Mode" (režiim), kui ruumitermostaat on sisse lülitatud.
• Ilmub Comfort Mode (mugavusrežiimi) temperatuuriväärtus. Comfort Mode (mugavusrežiimi) temperatuuriväärtust saate reguleerida nuppudega "+" ja "-".
• Kui seadistamine on lõpetatud, saate Economy Mode (säästurežiimi) temperatuuriväärtust reguleerida nuppudega "+" ja "-", vajutades uuesti nuppu "Mode" (režiim).
• Seadistusekraanilt saate väljuda, vajutades 3 sekundit nuppu "Mode" (režiim).
• Käsitsirežiimi temperatuuri muutmiseks vajutage põhiekraanil nuppu "+" või "-". Ruumitermostaat lülitub käsitsirežiimile, kui vajutate nuppu "+" või "-".
• Muudele režiimidele lülitumiseks võite vajutada nuppu "Mode" (režiim).

NÄDALAPROGRAMM

Saate ruumitermostaadi töögraafiku seadistada nädalaprogrammi režiimis. Iga päeva jaoks saab nädalaprogrammis seadistada 7 erinevat temperatuuriväärtust. Neid väärtusi saab seadistada temperatuuri reguleerimise ekraanidel '' P0-P6''.

• Nädala graafiku seadistamiseks vajutage ja hoidke 3 sekundit all nuppu "Weekly Program" (nädalaprogramm), kui ruumitermostaat on sisse lülitatud. Ilmub seadistus "Hour, Minute and Day" (tund, minut ja päev). Vajutage nuppu "Heating & Cooling Option" (kütte ja jahutuse valik), kuni ilmub menüü "Weekly Program" (nädalaprogramm) (P0).
• Nädala päevad vilguvad ekraanil. Saate nädalaprogrammi seadistamise algatada, kui soovite seadistada sama graafiku igaks nädalapäevaks.
• Vajutage üks kord nuppu "+", kui soovite seadistada sama graafiku tööpäevadeks. Ekraanil vilguvad nädala esimesed viis päeva.
• Vajutage veel üks kord nuppu "+", kui soovite seadistada sama graafiku ainult nädalavahetuseks. Ekraanil vilguvad nädala viimased kaks päeva.
• Vajutage veel üks kord nuppu "+", kui soovite seadistada sama graafiku igaks nädalapäevaks. Ekraanil vilgub nädala 1. päev. Päevade vahel saate vahetada, vajutades nuppu "+". Eelmisele päevale lülitumiseks vajutage nuppu "-".
• Graafiku seadistamiseks vajutage üks kord nuppu "Weekly Program" (nädalaprogramm).
• Ekraanil vilgub "P0". Seadistage "P0" temperatuuriväärtus, vajutades veel üks kord nuppu "Weekly Program" (nädalaprogramm). "P0" tunni seadistust ei saa muuta, kuna see on tehaseseadistus.
• Vajutage uuesti nuppu "Weekly Program" (nädalaprogramm). Päeva indikaator vilgub. Kui te päeva ei muuda, vajutage uuesti nuppu "Weekly Program" (nädalaprogramm) ja lülituge nuppu "+" vajutades seadistusele "P1".
• Esmalt kuvatakse ekraanil tunni seadistus. Kui olete tunni seadistamise lõpetanud, reguleerige minuti seadistust, vajutades nuppu "Weekly Program" (nädalaprogramm). Pärast minuti seadistamist vajutage temperatuuriväärtuse seadistamiseks nuppu "Weekly Program" (nädalaprogramm).
• Järgige samu samme ka muude graafikuseadete jaoks.
• Kui kõik muudatused on tehtud, vajutage salvestamiseks 3 sekundit all nuppu "Weekly Program" (nädalaprogramm).

Märkus: Nädalagraafiku kontrollimiseks ilma muudatusi tegemata vajutage üks kord nuppu "Weekly Program" (nädalaprogramm), kui ruumitermostaat on sisse lülitatud. Päevade nägemiseks vajutage nuppe "+" ja "-", seadete nägemiseks vahemikus "P0-P6" vajutage nuppu "Mode" (režiim).

TPI RUUMITERMOSTAADI TÖÖPÕHIMÕTE

Teie ruumitermostaat töötab TPI algoritmiga. TPI tehnoloogiat kasutavad ruumitermostaadid ennustavad, millal teie kodu temperatuur tõuseb või langeb üle seatud temperatuuri, ja lülitavad vastavalt kütte-/jahutusseadme sisse ja välja. See tagab, et teie kodu püsib seatud temperatuuril ilma maksimaalsete kõrvalekalleteta üles ja alla.

• Mis on TPI?

TPI tehnoloogia on loodud tagama, et saate oma kütte-/jahutussüsteemist parima võimaliku energiatõhususe. See mõõdab ja rakendab parimaid võimalikke ajastusi, et teie kodu seatud temperatuuril tarnida ja säilitada.

• Kuidas TPI töötab?

Tänu tarkvaras leiduvale täiustatud tehisintellekti tehnoloogiale kohandub see selle keskkonna temperatuurimuutusega, kus see asub. Luues teie kodust üldise temperatuurikaardi, õpib see, kui kaua kulub soovitud toatemperatuuri saavutamiseks ja selle temperatuuri säilitamiseks. Sel viisil tagab see minimaalse energiatarbimise, arvutades välja, kui kaua peaks teie kütte-/jahutusseade töötama.

• Mis on erinevus?

Mitte-TPI ruumitermostaatides töötab ja seiskub kütte-/jahutusseade pidevalt, kuni see ületab seatud temperatuuriväärtust. Kui seatud temperatuur langeb alla teatud määra, hakkab kütte-/jahutusseade uuesti tööle. See tekitab suuremaid temperatuurikõikumisi ja vähem energiakontrolli. TPI ruumitermostaadid seevastu pakuvad suuremat kokkuhoidu ja mugavust võrreldes sisse/välja ruumitermostaatidega oma eelistega.

Kütterežiim

Teie ruumitermostaat võtab aluseks viimase 40 sekundi keskmise toatemperatuuri. Toote TPI algoritmiga, luues teie kodust üldise temperatuurikaardi, õpib see, kui kaua kulub soovitud toatemperatuuri saavutamiseks ja kuidas seda temperatuuri säilitatakse. Seega tagab see, et toatemperatuur püsib teatud vahemikus.

TPI RUUMITERMOSTAADI KÜTTEREŽIIMI TÖÖGRAAFIK

Jahutusrežiim

Teie ruumitermostaat võtab aluseks viimase 40 sekundi keskmise toatemperatuuri. Toote TPI algoritmiga, luues teie kodust üldise temperatuurikaardi, õpib see, kui kaua kulub soovitud toatemperatuuri saavutamiseks ja kuidas seda temperatuuri säilitatakse. Seega tagab see, et toatemperatuur püsib teatud vahemikus.

TPI RUUMITERMOSTAADI JAHUTUSREŽIIMI TÖÖGRAAFIK

MIDA PEAKS TPI RUUMITERMOSTAADI KOHTA TEADMA

• Kui TPI ruumitermostaatide paigutust muudetakse, algab õppeprotsess uuesti. Õppeprotsessi tuleks arvestada 7 päevana.
• Kui TPI ruumitermostaadid on vooluvõrgust lahti ühendatud (aku vahetus), algab õppeprotsess uuesti. Õppeprotsessi tuleks arvestada 7 päevana.

KORDUMA KIPPUVAD KÜSIMUSED

• Kas minu toatermostaat ühildub minu kütte-/jahutusseadmega?
  Kui teie kütte-/jahutusseadmel on sisse-välja ühendused, siis teie toatermostaat on ühilduv. Teavet oma kütte-/jahutusseadme kohta leiate oma kütte-/jahutusseadme kasutusjuhendist või kütte-/jahutusseadme teenindusest.

• Kuidas ma ühendan oma toatermostaadi kütte-/jahutusseadmega?
  Soovitame, et teie toatermostaadi ja kütte-/jahutusseadme vahelise ühenduse peaksid tegema professionaalselt kvalifitseeritud isikud.

Toatermostaadi ja kütte-/jahutusseadme ühendamiseks piisab 2x0,75 mm kaablist.
Ühendage kaablipaari üks ots toatermostaadi ühendusklemmidega, mis on märgitud kütte-/jahutusseadme kasutusjuhendis.
Ühendage kaablipaari teine ots toatermostaadi seinakinnituse sees oleva klemmi COM- ja NO-sisenditega, nagu on näidatud jaotises "TOATERMOSTAADI JUHTMESKEEM".
Kaabliotste suund ei ole oluline.
