GENERAL LIFE HT100S RF - digitaalse ruumi termostaadi kasutusjuhend

ÜLDISED SPETSIFIKATSIOONID

HT100S RF on juhtmevaba ruumi termostaat. Kasutaja saab reguleerida ruumi temperatuuri vastavalt vajalikule temperatuurile ning saavutada mugavama ja säästlikuma kütte.

• Täpne temperatuuri mõõtmine
• ON/OFF (sees/väljas) juhtimine
• Juhtmevaba ühendus
• TPI algoritm

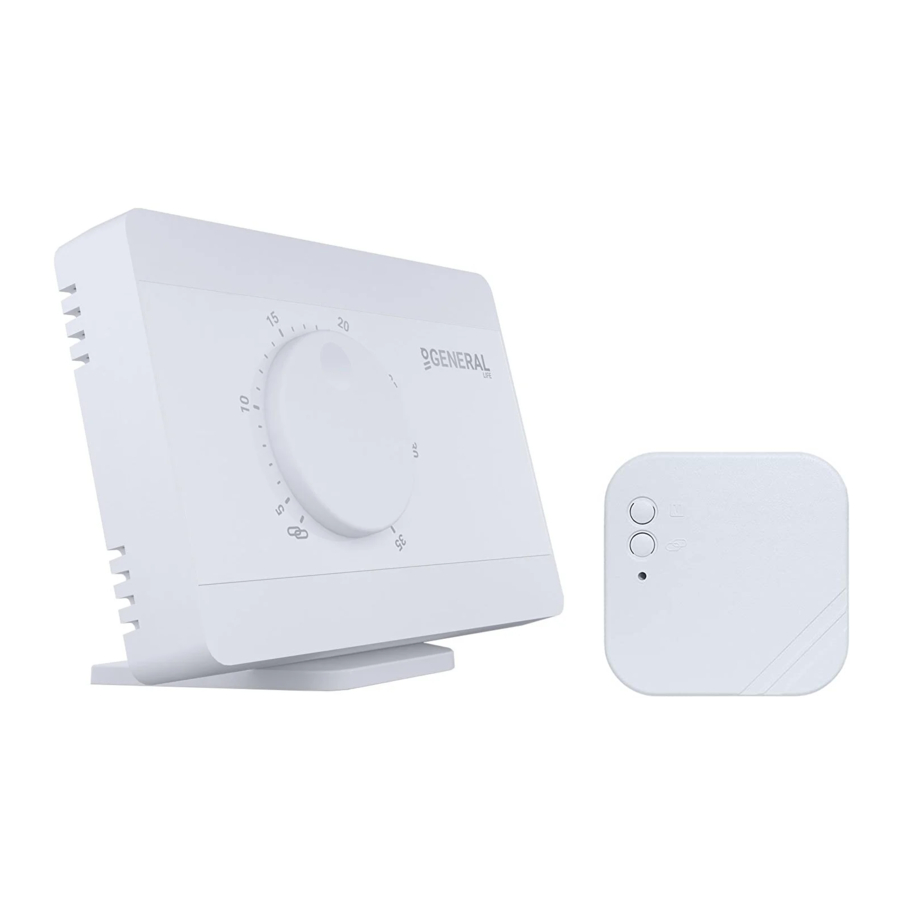

SEADE JA VARUSTUS

TEHNILISED ANDMED

Ruumi termostaat

Vastuvõtja

RUUMI TERMOSTAAT

Ruumi termostaadi indikaator LED-i kirjeldused

VASTUVÕTJA

1. 1-Manual Operation Button: (1-Manuaalse töö nupp:)
   Vastuvõtja keelamisega saate oma katelt käsitsi kasutada.
2. Pairing Button: (Sidumisnupp:)
   Võimaldab siduda vastuvõtja ruumi termostaadiga.
3. Receiver LED Light (Vastuvõtja LED-tuli)
4. Receiver Power Cable Input (Vastuvõtja toitekaabli sisend)
5. Boiler Connection Cable Input (Katla ühenduskaabli sisend)

VASTUVÕTJA LED-I KIRJELDUSED

RUUMI TERMOSTAADI PAIGUTUS

Ruumi termostaat tuleb paigutada ruumi, mida kasutatakse kõige sagedamini. Näiteks elutuppa või puhkeruumi. Ruumi termostaadi paigutamist kohta, kus on õhuringlus, näiteks ruumi sissepääsu juurde või akna kõrvale, tuleks vältida. Samuti ei sobi kohad, mis asuvad kütteseadmete, näiteks radiaatori, pliidi läheduses, ja kohad, kuhu paistab otsene päikesevalgus. Ruumi termostaat tuleb paigutada põrandast 150 cm kõrgusele. Kõige sobivama koha leidmiseks võib teha mõned katsed.

PATAREIDE PAIGUTUS

Nagu ülaltoodud pildil näidatud, vajutage kruvikeeraja näidatud kohast ettepoole, painutage sakke ja eraldage esikaas. Sisestage patareipesasse 2 uut AAA leelispatareid õiges suunas. Vahetage mõlemad patareid korraga. Seejärel joondage oma ruumi termostaadi esiosa tagumise osaga ja pigistage see tagumise osa suunas.

Kui toodet ei kasutata pikka aega (rohkem kui 15 päeva), eemaldage patareid. Vastasel juhul ei kuulu võimalikud rikked garantii alla.
Palun visake tühjad patareid patareide jäätmekonteinerisse.

VASTUVÕTJA PAIGUTUS

Vastuvõtja paigutamisel on oluline vältida füüsilist kontakti vastuvõtja ja katla vahel ning kaitsta seda selliste materjalide eest nagu vedelik, tolm jne.

Seadmed tuleks paigutada nii, et minimeerida kahju vastuvõetud ja edastatud signaalidele, pöörates tähelepanu järgmistele punktidele;

• Seadmeid ei tohiks paigaldada metallpindadele.
• Seadmeid ei tohiks paigaldada elektriliinide ja elektroonikaseadmete, näiteks arvutite ja telerite lähedusse.
• Seadmeid ei tohiks paigaldada suurte metallkonstruktsioonide või muude peeneid metallvõrke kasutavate ehitusmaterjalide, näiteks spetsiaalse klaasi või spetsiaalse betooni lähedusse.
• Kaugus ruumi termostaadi ja vastuvõtja vahel ei tohiks ületada 20 meetrit või 2 korrust.
• Vastuvõtja peab olema paigaldatud katlast vähemalt 50 cm kaugusele.

VASTUVÕTJA SEADISTAMINE

• Esmalt lülitage välja oma katel ja katla toiteallikas koos kogu elektrivooluga (kaitse, pistikupesa jne).
• Nagu ühendusskeemil näidatud, ühendage katla ühenduskaabli üks ots COM-i ja teine NO sisendisse.
• Ühendage kaabli teised otsad - mille ühendasite vastuvõtjaga - ruumi termostaadi ühendusklemmiga, nagu on näidatud teie katla kasutusjuhendis.
• Esmalt peate ühendama vastuvõtja toitekaabli vastuvõtjaga ja seejärel kaitsmega, millega katel on ühendatud.
• Pärast kaabli ühendamise protsessi lõpetamist lülitage esmalt sisse kaitse ja seejärel katel.
• Vajutades vastuvõtja käsitsi kasutamise nuppu 2 sekundit, peaksite nägema vastuvõtjal vilkuvat oranži tuld. Sel viisil, olles veendunud, et katel töötab, vajutage sama nuppu uuesti 2 sekundit ja veenduge, et oranž LED kustub.
• Seadistage ruumi termostaat vastuvõtja sidumiseks ruumi termostaadiga.

VASTUVÕTJA JUHTMESTIKU SKEEM

Toiminguid katla sees või seoses elektripaigaldisega peavad teostama professionaalse pädevusega isikud.

RUUMI TERMOSTAADI JA VASTUVÕTJA SIDUMINE

• Hoidke vastuvõtja sidumisnuppu 2 sekundit all ja veenduge, et vastuvõtja LED vilgub roheliselt.
• Pöörake ruumi termostaadi nupp " " (sidumise) sümbolile.
• Ruumi termostaadi LED vilgub 3 korda.
• Kui sidumine õnnestub, süttib vastuvõtja roheline vilkuv LED pidevalt.
• Vastuvõtja ja ruumi termostaat on nüüd sünkroniseeritud.

TPI RUUMI TERMOSTAADI TÖÖPÕHIMÕTE

Teie ruumi termostaat töötab küttevalikus TPI algoritmiga. TPI-tehnoloogiat kasutavad ruumi termostaadid ennustavad, millal teie kodu temperatuur tõuseb või langeb alla seatud temperatuuri, ja lülitavad kütteseadme vastavalt sisse ja välja. See tagab, et teie kodu püsib teie seatud temperatuuril ilma maksimaalsete kõrvalekalleteta üles ja alla.

• Mis on TPI?
  TPI-tehnoloogia on loodud tagama, et saate oma küttesüsteemist parima võimaliku energiatõhususe. See mõõdab ja rakendab parimaid võimalikke ajastusi, et tarnida ja säilitada teie kodu seatud temperatuuril.
• Kuidas TPI töötab?
  Tänu tarkvaras leiduvale täiustatud tehisintellekti tehnoloogiale kohandub see keskkonna temperatuurimuutusega, milles see asub. Luues teie kodust üldise temperatuurikaardi, õpib see, kui kaua kulub soovitud ruumi temperatuuri saavutamiseks ja selle temperatuuri säilitamiseks. Sel viisil tagab see minimaalse energiatarbimise, arvutades välja, kui kaua peaks teie kütteseade töötama.
• Mis on erinevus?
  Mitte-TPI ruumi termostaatides töötab ja seiskub kütteseade pidevalt, kuni see ületab seatud temperatuuri väärtust. Kui seatud temperatuur langeb alla teatud väärtuse, hakkab kütteseade uuesti tööle. See tekitab suuremaid temperatuurikõikumisi ja vähem energiakontrolli. TPI ruumi termostaadid seevastu pakuvad oma eelistega suuremat kokkuhoidu ja mugavust võrreldes On/Off (sees/väljas) ruumi termostaatidega.

TPI RUUMI TERMOSTAADI TÖÖGRAAFIK

Teie ruumi termostaat saadab viimase staatuse signaali vastuvõtjale iga 10 minuti järel. Seega töötavad teie ruumi termostaat ja vastuvõtja sünkroonselt. Kui signaal ei jõua ruumi termostaadist vastuvõtjani 22 minuti jooksul, tajub see, et ühendus on katkenud, ja peatab ohutuse tagamiseks katla töö. Samamoodi ei käivita vastuvõtja elektrikatkestuse järel elektrit tagasi tulles katelt enne, kui ruumi termostaadilt jõuab signaal "tööta".

Kuid sel juhul, kui ruumi termostaat jätkab normaalset tööd, jätkab see korralikult tööd ilma sekkumiseta, kuna see saadab vastuvõtjale staatuse signaali iga 10 minuti järel.

MIDA TULEB TEADA TPI RUUMI TERMOSTAADI KOHTA

• Kui TPI ruumi termostaatide paigutust muudetakse, algab õppeprotsess uuesti. Õppeprotsessi tuleks arvestada 7 päevana.
• Kui TPI ruumi termostaadid on vooluta (patarei vahetus), algab õppeprotsess uuesti. Õppeprotsessi tuleks arvestada 7 päevana.

KORDUMA KIPPUVAD KÜSIMUSED

Kas minu ruumi termostaat ühildub minu katlaga

Kui teie katlal on sisse-välja ühendused, on teie ruumi termostaat ühilduv. Teavet oma katla kohta saate katla kasutusjuhendist või katla teenindusest.

Kuidas ma ühendan oma katla oma vastuvõtjaga

Soovitame, et teie vastuvõtja ja katla vahelise ühenduse peaksid tegema professionaalselt kvalifitseeritud isikud. 2x0.75 mm kaabel on vastuvõtja - katla ühenduse jaoks piisav. Ühendage kaablipaari üks ots katla kasutusjuhendis märgitud ruumi termostaadi ühendusklemmidega.
Ühendage kaablipaari teine ots vastuvõtja sees oleva klemmi COM- ja NO-sisenditega, nagu on näidatud jaotises "VASTUVÕTJA JUHTMESTIKU SKEEM".
Kaabli otste suund ei ole oluline.
