GENERAL LIFE HT100S RF - Εγχειρίδιο Ψηφιακού Θερμοστάτη Χώρου

ΓΕΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

Το HT100S RF είναι ένας ασύρματος θερμοστάτης χώρου. Ο χρήστης μπορεί να ρυθμίσει τη θερμοκρασία του δωματίου με την απαιτούμενη θερμοκρασία και να έχει πιο άνετη και οικονομική θέρμανση.

• Ακριβής Μέτρηση Θερμοκρασίας
• Έλεγχος ON/OFF (Ενεργοποίηση/Απενεργοποίηση)
• Ασύρματη Σύνδεση
• Αλγόριθμος TPI

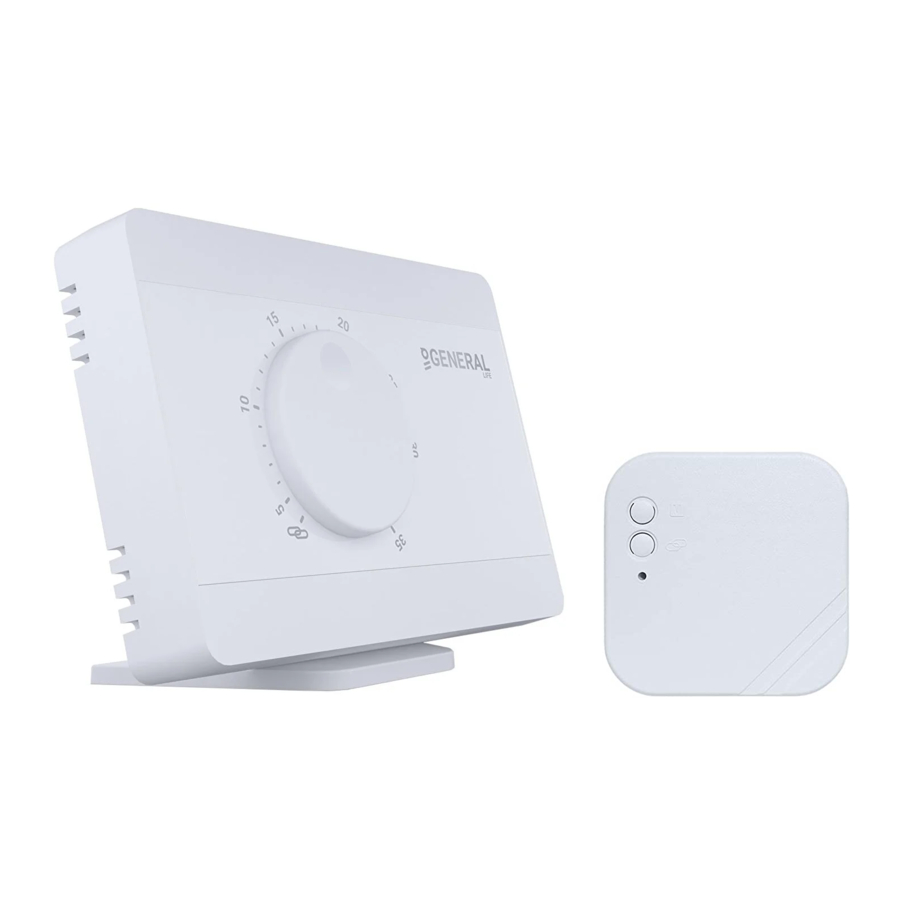

ΣΥΣΚΕΥΗ ΚΑΙ ΕΞΟΠΛΙΣΜΟΣ

ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ

Θερμοστάτης Χώρου

Δέκτης

ΘΕΡΜΟΣΤΑΤΗΣ ΧΩΡΟΥ

Περιγραφές LED Ένδειξης Θερμοστάτη Χώρου

ΔΕΚΤΗΣ

1. 1-Κουμπί Χειροκίνητης Λειτουργίας:
   Απενεργοποιώντας τον Δέκτη, σας επιτρέπει να χρησιμοποιείτε τον λέβητά σας χειροκίνητα.
2. Κουμπί Σύζευξης:
   Επιτρέπει τη σύζευξη του Δέκτη με τον Θερμοστάτη Χώρου.
3. Φως LED Δέκτη
4. Είσοδος Καλωδίου Τροφοδοσίας Δέκτη
5. Είσοδος Καλωδίου Σύνδεσης Λέβητα

ΠΕΡΙΓΡΑΦΕΣ LED ΔΕΚΤΗ

ΤΟΠΟΘΕΤΗΣΗ ΘΕΡΜΟΣΤΑΤΗ ΧΩΡΟΥ

Ο Θερμοστάτης Χώρου πρέπει να τοποθετηθεί στο δωμάτιο που χρησιμοποιείται πιο συχνά. Για παράδειγμα, σαλόνι ή καθιστικό. Θα πρέπει να αποφεύγεται η τοποθέτηση του Θερμοστάτη Χώρου σε ένα σημείο που έχει κυκλοφορία αέρα, όπως η είσοδος ενός δωματίου ή η πλευρά του παραθύρου. Επίσης, δεν θα ήταν κατάλληλο κανένα σημείο κοντά σε μονάδες θέρμανσης, όπως καλοριφέρ, σόμπα και σημεία που δέχονται άμεσο ηλιακό φως. Ο Θερμοστάτης Χώρου πρέπει να βρίσκεται πάνω από το δάπεδο σε ύψος 150 cm. Μπορεί να γίνουν λίγες δοκιμές για να βρεθεί το πιο βολικό σημείο.

ΤΟΠΟΘΕΤΗΣΗ ΜΠΑΤΑΡΙΑΣ

Όπως φαίνεται στην παραπάνω εικόνα, πιέστε το κατσαβίδι προς τα εμπρός από τον χώρο που φαίνεται, λυγίστε τις γλωττίδες και διαχωρίστε το μπροστινό κάλυμμα. Τοποθετήστε 2 νέες αλκαλικές μπαταρίες AAA στη θήκη μπαταριών με τη σωστή κατεύθυνση της μπαταρίας. Αντικαταστήστε και τις δύο μπαταρίες ταυτόχρονα. Στη συνέχεια, ευθυγραμμίστε το μπροστινό μέρος του Θερμοστάτη Χώρου με το πίσω μέρος και πιέστε το προς τα πίσω.

Όταν το προϊόν δεν χρησιμοποιείται για μεγάλο χρονικό διάστημα (περισσότερο από 15 ημέρες), αφαιρέστε τις μπαταρίες. Διαφορετικά, οι δυσλειτουργίες που ενδέχεται να προκύψουν θα είναι εκτός εγγύησης.
Παρακαλούμε ρίξτε τις άδειες μπαταρίες σας στον κάδο απορριμμάτων για μπαταρίες.

ΤΟΠΟΘΕΤΗΣΗ ΔΕΚΤΗ

Τα σημαντικά πράγματα που πρέπει να σημειωθούν για την τοποθέτηση του Δέκτη είναι η αποφυγή φυσικής επαφής μεταξύ του Δέκτη και του λέβητα και η προστασία του από υλικά όπως υγρά, σκόνη κ.λπ.

Οι συσκευές πρέπει να τοποθετηθούν έτσι ώστε να ελαχιστοποιείται η ζημιά στα ληφθέντα και μεταδιδόμενα σήματα, δίνοντας προσοχή στα ακόλουθα σημεία:

• Οι συσκευές δεν πρέπει να τοποθετούνται σε μεταλλικές επιφάνειες.
• Οι συσκευές δεν πρέπει να εγκαθίστανται κοντά σε ηλεκτρικά καλώδια και ηλεκτρονικό εξοπλισμό, όπως υπολογιστές και τηλεοράσεις.
• Οι συσκευές δεν πρέπει να εγκαθίστανται κοντά σε μεγάλες μεταλλικές κατασκευές ή άλλα δομικά υλικά που χρησιμοποιούν λεπτά μεταλλικά πλέγματα, όπως ειδικό γυαλί ή ειδικό σκυρόδεμα.
• Η απόσταση μεταξύ του Θερμοστάτη Χώρου και του Δέκτη δεν πρέπει να υπερβαίνει τα 20 μέτρα ή τους 2 ορόφους.
• Ο Δέκτης πρέπει να εγκατασταθεί σε απόσταση τουλάχιστον 50 cm από τον λέβητα.

ΡΥΘΜΙΣΗ ΔΕΚΤΗ

• Πρώτα, τερματίστε τη λειτουργία του λέβητά σας και της πηγής τροφοδοσίας του λέβητά σας με όλο το ηλεκτρικό ρεύμα (ασφάλεια, πρίζα κ.λπ.)
• Όπως φαίνεται στο διάγραμμα σύνδεσης, συνδέστε το ένα άκρο του καλωδίου σύνδεσης του λέβητα στο COM και το άλλο στην είσοδο NO του Δέκτη.
• Συνδέστε τα άλλα άκρα του καλωδίου -που συνδέσατε στον Δέκτη- στην ακροδέκτη σύνδεσης του θερμοστάτη χώρου, όπως φαίνεται στο εγχειρίδιο χρήσης του λέβητά σας.
• Πρέπει πρώτα να συνδέσετε το καλώδιο τροφοδοσίας του Δέκτη στον Δέκτη και στη συνέχεια στην ασφάλεια στην οποία είναι συνδεδεμένος ο λέβητας.
• Αφού ολοκληρώσετε τη διαδικασία σύνδεσης καλωδίων, ενεργοποιήστε πρώτα την ασφάλεια και μετά τον λέβητά σας.
• Πατώντας το κουμπί χειροκίνητης χρήσης του Δέκτη για 2 δευτερόλεπτα, θα πρέπει να δείτε το πορτοκαλί φως να αναβοσβήνει στον Δέκτη. Με αυτόν τον τρόπο, αφού βεβαιωθείτε ότι ο λέβητας λειτουργεί, πατήστε ξανά το ίδιο κουμπί για 2 δευτερόλεπτα και δείτε ότι το πορτοκαλί LED σβήνει.
• Ρυθμίστε τον Θερμοστάτη Χώρου για να συζεύξετε τον Δέκτη με τον Θερμοστάτη Χώρου.

ΔΙΑΓΡΑΜΜΑ ΚΑΛΩΔΙΩΣΗΣ ΔΕΚΤΗ

Οι εργασίες στο εσωτερικό του λέβητα ή που σχετίζονται με την ηλεκτρική εγκατάσταση πρέπει να εκτελούνται από άτομα με επαγγελματική επάρκεια.

ΣΥΖΕΥΞΗ ΤΟΥ ΘΕΡΜΟΣΤΑΤΗ ΧΩΡΟΥ ΚΑΙ ΤΟΥ ΔΕΚΤΗ

• Κρατήστε πατημένο το κουμπί σύζευξης του Δέκτη για 2 δευτερόλεπτα και δείτε ότι το LED στον Δέκτη αναβοσβήνει πράσινο.
• Γυρίστε το κουμπί του Θερμοστάτη Χώρου στο σύμβολο " " (σύζευξη).
• Το LED του Θερμοστάτη Χώρου θα αναβοσβήσει 3 φορές.
• Εάν η σύζευξη είναι επιτυχής, το πράσινο LED που αναβοσβήνει στον Δέκτη θα ανάψει σταθερά.
• Ο Δέκτης και ο Θερμοστάτης Χώρου έχουν πλέον συγχρονιστεί.

ΛΟΓΙΚΗ ΛΕΙΤΟΥΡΓΙΑΣ ΘΕΡΜΟΣΤΑΤΗ ΧΩΡΟΥ TPI

Ο Θερμοστάτης Χώρου σας λειτουργεί με τον αλγόριθμο TPI στην επιλογή θέρμανσης. Οι Θερμοστάτες Χώρου που χρησιμοποιούν τεχνολογία TPI προβλέπουν πότε η θερμοκρασία του σπιτιού σας θα ανέβει πάνω ή κάτω από την καθορισμένη θερμοκρασία και ενεργοποιούν και απενεργοποιούν ανάλογα τη μονάδα θέρμανσης. Αυτό διασφαλίζει ότι το σπίτι σας παραμένει στη θερμοκρασία που έχετε ορίσει χωρίς μέγιστες αποκλίσεις πάνω και κάτω.

• Τι είναι το TPI;
  Η τεχνολογία TPI έχει σχεδιαστεί για να διασφαλίζει ότι θα έχετε την καλύτερη δυνατή ενεργειακή απόδοση από το σύστημα θέρμανσης. Μετρά και εφαρμόζει τους καλύτερους δυνατούς χρονισμούς για να παραδώσει και να διατηρήσει το σπίτι σας στο καθορισμένο επίπεδο θερμοκρασίας.
• Πώς λειτουργεί το TPI;
  Χάρη στην προηγμένη τεχνολογία τεχνητής νοημοσύνης που βρίσκεται στο λογισμικό, προσαρμόζεται στην αλλαγή θερμοκρασίας του περιβάλλοντος στο οποίο βρίσκεται. Δημιουργώντας έναν γενικό χάρτη θερμοκρασίας του σπιτιού σας, μαθαίνει πόσος χρόνος χρειάζεται για να φτάσει στην επιθυμητή θερμοκρασία δωματίου και πώς να διατηρήσει αυτή τη θερμοκρασία. Με αυτόν τον τρόπο, παρέχει ελάχιστη κατανάλωση ενέργειας υπολογίζοντας πόσο καιρό πρέπει να λειτουργεί η μονάδα θέρμανσης.
• Ποια είναι η διαφορά;
  Στους θερμοστάτες χώρου χωρίς TPI, η μονάδα θέρμανσης λειτουργεί και σταματά συνεχώς μέχρι να υπερβεί την καθορισμένη τιμή θερμοκρασίας. Εάν η καθορισμένη θερμοκρασία πέσει κάτω από μια ορισμένη ποσότητα, η μονάδα θέρμανσης θα λειτουργήσει ξανά. Αυτό δημιουργεί μεγαλύτερες διακυμάνσεις θερμοκρασίας και λιγότερο έλεγχο ενέργειας. Οι Θερμοστάτες Χώρου TPI, από την άλλη πλευρά, παρέχουν υψηλότερη εξοικονόμηση και άνεση σε σύγκριση με τους θερμοστάτες χώρου On/Off (Ενεργοποίησης/Απενεργοποίησης) με τα πλεονεκτήματα που διαθέτουν.

ΓΡΑΦΙΚΟ ΛΕΙΤΟΥΡΓΙΑΣ ΘΕΡΜΟΣΤΑΤΗ ΧΩΡΟΥ TPI

Ο Θερμοστάτης Χώρου σας στέλνει το τελευταίο σήμα κατάστασης στον Δέκτη κάθε 10 λεπτά. Έτσι, ο Θερμοστάτης Χώρου και ο Δέκτης σας λειτουργούν σύγχρονα. Εάν το σήμα δεν μπορεί να φτάσει στον Δέκτη από τον Θερμοστάτη Χώρου για 22 λεπτά, αντιλαμβάνεται ότι η σύνδεση έχει διακοπεί και σταματά τη λειτουργία του λέβητα για λόγους ασφαλείας. Ομοίως, σε περιπτώσεις όπου το ρεύμα επανέρχεται μετά από διακοπή ρεύματος, ο Δέκτης δεν θέτει σε λειτουργία τον λέβητα έως ότου φτάσει το σήμα "λειτουργία" από τον Θερμοστάτη Χώρου.

Ωστόσο, σε αυτήν την περίπτωση, εάν ο Θερμοστάτης Χώρου συνεχίσει να λειτουργεί κανονικά, θα συνεχίσει να λειτουργεί σωστά χωρίς καμία ανάγκη παρέμβασης, καθώς στέλνει ένα σήμα κατάστασης στον Δέκτη κάθε 10 λεπτά.

ΤΙ ΠΡΕΠΕΙ ΝΑ ΓΝΩΡΙΖΕΤΕ ΓΙΑ ΤΟΝ ΘΕΡΜΟΣΤΑΤΗ ΧΩΡΟΥ TPI

• Εάν αλλάξει η τοποθέτηση των Θερμοστατών Χώρου TPI, η διαδικασία εκμάθησης θα ξεκινήσει ξανά. Η διαδικασία εκμάθησης θα πρέπει να θεωρηθεί ως 7 ημέρες.
• Εάν οι Θερμοστάτες Χώρου TPI απενεργοποιηθούν (αντικατάσταση μπαταρίας), η διαδικασία εκμάθησης θα ξεκινήσει ξανά. Η διαδικασία εκμάθησης θα πρέπει να θεωρηθεί ως 7 ημέρες.

ΣΥΧΝΕΣ ΕΡΩΤΗΣΕΙΣ

Είναι ο Θερμοστάτης Χώρου μου συμβατός με τον λέβητά μου;

Εάν ο λέβητάς σας έχει συνδέσεις ενεργοποίησης-απενεργοποίησης, ο Θερμοστάτης Χώρου σας είναι συμβατός. Μπορείτε να μάθετε τις πληροφορίες σχετικά με τον λέβητά σας από το εγχειρίδιο χρήσης του λέβητα ή από την υπηρεσία λέβητα.

Πώς θα συνδέσω τον λέβητά μου με τον Δέκτη μου;

Συνιστούμε η σύνδεση μεταξύ του Δέκτη και του λέβητά σας να γίνεται από επαγγελματικά καταρτισμένα άτομα. Ένα καλώδιο 2x0,75 mm είναι αρκετό για τη σύνδεση Δέκτη - λέβητα. Συνδέστε το ένα άκρο του ζεύγους καλωδίων στους ακροδέκτες σύνδεσης του θερμοστάτη χώρου που αναφέρονται στο εγχειρίδιο χρήσης του λέβητά σας.
Συνδέστε το άλλο άκρο του ζεύγους καλωδίων στις εισόδους COM και NO του ακροδέκτη μέσα στον Δέκτη, όπως φαίνεται στην ενότητα "ΔΙΑΓΡΑΜΜΑ ΚΑΛΩΔΙΩΣΗΣ ΔΕΚΤΗ".
Η κατεύθυνση των άκρων του καλωδίου δεν έχει σημασία.
