GENERAL LIFE HT100S RF - Priročnik za digitalni sobni termostat

SPLOŠNE SPECIFIKACIJE

HT100S RF je brezžični sobni termostat. Uporabnik lahko prilagodi sobno temperaturo z zahtevano temperaturo in doseže udobnejše in ekonomičnejše ogrevanje.

• Natančna meritev temperature
• ON/OFF (Vklop/Izklop) nadzor
• Brezžična povezava
• TPI algoritem

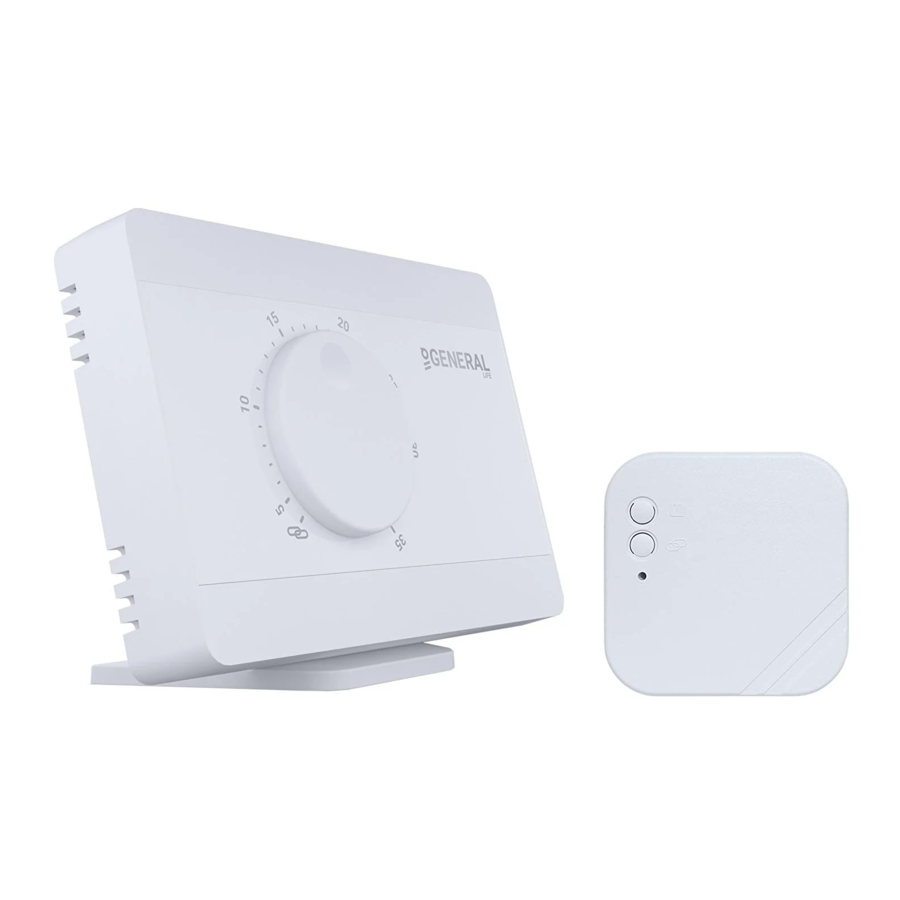

NAPRAVA IN OPREMA

TEHNIČNI PODATKI

Sobni termostat

Sprejemnik

SOBNI TERMOSTAT

Opisi LED indikatorjev sobnega termostata

SPREJEMNIK

1. 1-Gumb za ročno upravljanje:
   Z onemogočanjem sprejemnika vam omogoča ročno uporabo kotla.
2. Gumb za seznanjanje:
   Omogoča seznanjanje sprejemnika s sobnim termostatom.
3. LED lučka sprejemnika
4. Vhod za napajalni kabel sprejemnika
5. Vhod za priključni kabel kotla

OPISI LED SPREJEMNIKA

NAMESTITEV SOBNEGA TERMOSTATA

Sobni termostat mora biti nameščen v prostoru, ki se najpogosteje uporablja. Na primer; dnevna soba ali salon. Izogibati se je treba namestitvi sobnega termostata na mesto, kjer je kroženje zraka, kot je vhod v sobo ali stran okna. Prav tako niso primerna mesta v bližini ogrevalnih enot, kot so radiatorji, peči in mesta, ki so izpostavljena neposredni sončni svetlobi. Sobni termostat mora biti nameščen nad tlemi na višini 150 cm. Za iskanje najprimernejšega mesta je mogoče opraviti nekaj poskusov.

NAMESTITEV BATERIJE

Kot je prikazano na zgornji sliki, pritisnite izvijač naprej od prikazanega prostora, upognite jezičke in ločite sprednji pokrov. Vstavite 2 novi alkalni bateriji AAA v ohišje baterije s pravilno smerjo baterije. Zamenjajte obe bateriji hkrati. Nato poravnajte sprednji del sobnega termostata z zadnjim delom in ga stisnite proti zadnjemu delu.

Ko izdelka ne uporabljate dlje časa (več kot 15 dni), odstranite baterije. V nasprotnem primeru okvare, ki se lahko pojavijo, ne bodo vključene v garancijo.
Prosimo, da prazne baterije odvržete v koš za odpadne baterije.

NAMESTITEV SPREJEMNIKA

Pomembno je, da pri namestitvi sprejemnika upoštevate, da se izognete fizičnemu stiku med sprejemnikom in kotlom ter ga zaščitite pred materiali, kot so tekočine, prah itd.

Naprave je treba namestiti tako, da se zmanjša škoda na prejetih in oddanih signalih, pri čemer je treba upoštevati naslednje točke;

• Naprave ne smejo biti nameščene na kovinske površine.
• Naprave ne smejo biti nameščene v bližini električnih kablov in elektronske opreme, kot so računalniki in televizorji.
• Naprave ne smejo biti nameščene v bližini velikih kovinskih konstrukcij ali drugih gradbenih materialov, ki uporabljajo fine kovinske mreže, kot so posebno steklo ali poseben beton.
• Razdalja med sobnim termostatom in sprejemnikom ne sme presegati 20 metrov ali 2 nadstropij.
• Sprejemnik mora biti nameščen najmanj 50 cm stran od kotla.

NASTAVITEV SPREJEMNIKA

• Najprej izklopite kotel in vir napajanja kotla z vsem električnim tokom (varovalka, vtičnica itd.)
• Kot je prikazano na priključni shemi, priključite en konec priključnega kabla kotla na COM in drugega na NO vhod sprejemnika.
• Druge konce kabla - ki ste ga priključili na sprejemnik - priključite na priključni priključek sobnega termostata, kot je prikazano v navodilih za uporabo vašega kotla.
• Najprej morate priključiti napajalni kabel sprejemnika na sprejemnik in nato na varovalko, na katero je priključen kotel.
• Po zaključku postopka priključitve kabla najprej vklopite varovalko in nato kotel.
• S pritiskom na gumb za ročno uporabo sprejemnika za 2 sekundi bi morali videti, da oranžna lučka utripa na sprejemniku. Na ta način, potem ko se prepričate, da kotel deluje, ponovno pritisnite isti gumb za 2 sekundi in vidite, da se oranžna LED ugasne.
• Nastavite sobni termostat za seznanjanje sprejemnika s sobnim termostatom.

PRIKLJUČNA SHEMA SPREJEMNIKA

Dela v notranjosti kotla ali v zvezi z električno instalacijo morajo izvajati osebe s strokovno usposobljenostjo.

SEZNANJANJE SOBNEGA TERMOSTATA IN SPREJEMNIKA

• Pritisnite in držite gumb za seznanjanje sprejemnika 2 sekundi in videli boste, da LED na sprejemniku utripa zeleno.
• Obrnite gumb sobnega termostata na simbol " " (seznanjanje).
• LED sobnega termostata bo utripala 3-krat.
• Če je seznanjanje uspešno, bo zelena utripajoča LED na sprejemniku stalno svetila.
• Sprejemnik in sobni termostat sta zdaj sinhronizirana.

TPI LOGIKA DELOVANJA SOBNEGA TERMOSTATA

Vaš sobni termostat deluje z algoritmom TPI v možnosti ogrevanja. Sobni termostati, ki uporabljajo tehnologijo TPI, predvidijo, kdaj se bo temperatura vašega doma dvignila nad ali pod nastavljeno temperaturo, in ustrezno vklopijo in izklopijo ogrevalno enoto. To zagotavlja, da vaš dom ostane na nastavljeni temperaturi brez največjih odstopanj navzgor in navzdol.

• Kaj je TPI?
  Tehnologija TPI je zasnovana tako, da zagotavlja najboljši možni izkoristek energije iz vašega ogrevalnega sistema. Meri in uporablja najboljše možne časovne nastavitve za dostavo in vzdrževanje vašega doma na nastavljeni temperaturni ravni.
• Kako deluje TPI?
  Zahvaljujoč napredni tehnologiji umetne inteligence, ki jo najdemo v programski opremi, se prilagaja temperaturnim spremembam okolja, v katerem se nahaja. Z ustvarjanjem splošnega temperaturnega zemljevida vašega doma se nauči, koliko časa je potrebno, da dosežete želeno sobno temperaturo in kako vzdrževati to temperaturo. Na ta način zagotavlja minimalno porabo energije z izračunom, koliko časa mora delovati vaša ogrevalna enota.
• Kakšna je razlika?
  Pri sobnih termostatih brez TPI ogrevalna enota neprekinjeno deluje in se ustavlja, dokler ne preseže nastavljene temperaturne vrednosti. Če nastavljena temperatura pade pod določeno vrednost, bo ogrevalna enota ponovno delovala. To ustvarja večja temperaturna nihanja in manj nadzora nad energijo. Sobni termostati TPI pa zagotavljajo večje prihranke in udobje v primerjavi z sobnimi termostati za vklop/izklop s prednostmi, ki jih imajo.

GRAFIKA DELOVANJA SOBNEGA TERMOSTATA TPI

Vaš sobni termostat pošlje zadnji signal stanja sprejemniku vsakih 10 minut. Tako vaš sobni termostat in sprejemnik delujeta sinhrono. Če signal 22 minut ne more doseči sprejemnika od sobnega termostata, zazna, da je povezava prekinjena, in iz varnostnih razlogov ustavi delovanje kotla. Prav tako v primerih, ko se elektrika vrne po izpadu električne energije, sprejemnik ne upravlja kotla, dokler signal 'deluj' ne doseže sobnega termostata.

Vendar pa bo v tem primeru, če sobni termostat še naprej deluje normalno, še naprej pravilno deloval brez potrebe po posredovanju, saj vsakih 10 minut pošlje signal stanja sprejemniku.

KAJ MORATE VEDETI O SOBNEM TERMOSTATU TPI

• Če se spremeni namestitev sobnih termostatov TPI, se bo postopek učenja ponovno začel. Postopek učenja je treba obravnavati kot 7 dni.
• Če se sobnim termostatom TPI odvzame energija (zamenjava baterije), se bo postopek učenja ponovno začel. Postopek učenja je treba obravnavati kot 7 dni.

POGOSTA VPRAŠANJA

Ali je moj sobni termostat združljiv z mojim kotlom?

Če ima vaš kotel priključke za vklop/izklop, je vaš sobni termostat združljiv. Informacije o vašem kotlu lahko izveste iz navodil za uporabo kotla ali od servisa vašega kotla.

Kako bom povezal svoj kotel s svojim sprejemnikom?

Priporočamo, da povezavo med vašim sprejemnikom in vašim kotlom opravijo strokovno usposobljene osebe. Kabel 2x0,75 mm je dovolj za povezavo sprejemnik - kotel. Priključite en konec para kablov na priključke sobnega termostata, navedene v navodilih za uporabo vašega kotla.
Drugi konec para kablov priključite na vhode COM in NO priključka znotraj sprejemnika, kot je prikazano v razdelku "PRIKLJUČNA SHEMA SPREJEMNIKA".
Smer koncev kablov ni pomembna.
