GENERAL LIFE HT100S RF - Návod na použitie digitálneho izbového termostatu

VŠEOBECNÉ ŠPECIFIKÁCIE

HT100S RF je bezdrôtový izbový termostat. Používateľ si môže nastaviť teplotu v miestnosti podľa požadovanej teploty a získať tak pohodlnejšie a ekonomickejšie vykurovanie.

• Presné meranie teploty
• Ovládanie ZAP/VYP
• Bezdrôtové pripojenie
• TPI algoritmus

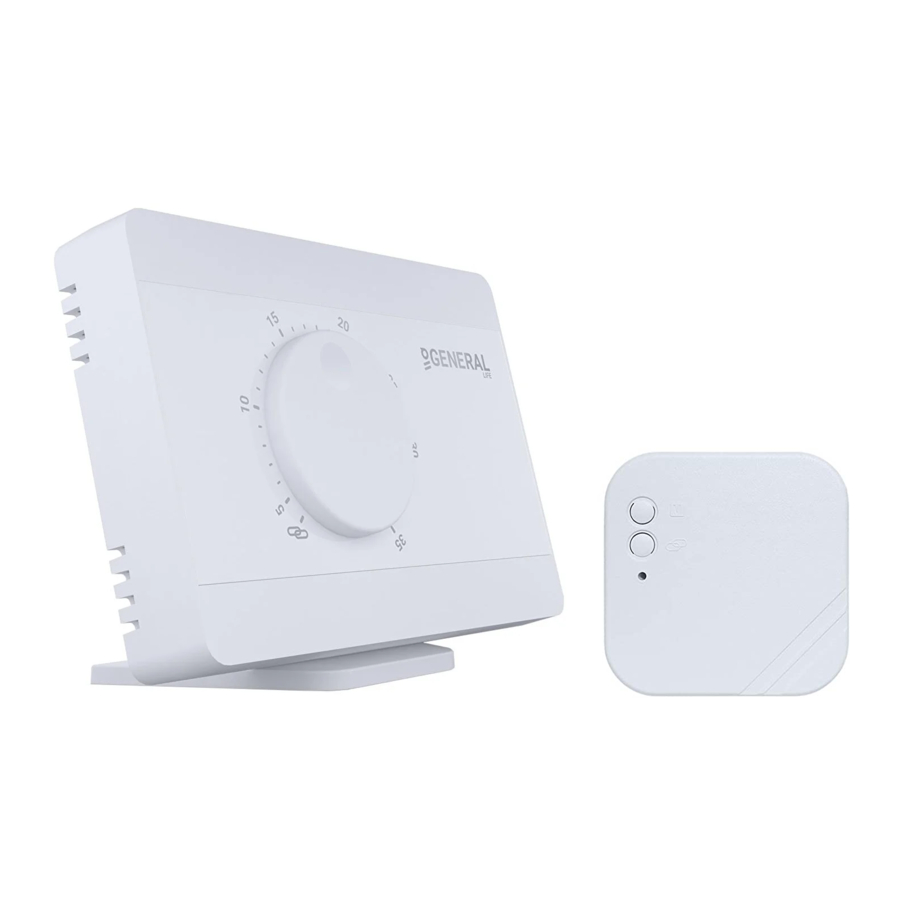

ZARIADENIE A VYBAVENIE

TECHNICKÉ ÚDAJE

Izbový termostat

Prijímač

IZBOVÝ TERMOSTAT

Popis LED indikátora izbového termostatu

PRIJÍMAČ

1. 1-Tlačidlo manuálneho ovládania:
   Deaktiváciou prijímača môžete kotol používať manuálne.
2. Tlačidlo párovania:
   Umožňuje spárovať prijímač s izbovým termostatom.
3. LED dióda prijímača
4. Vstup napájacieho kábla prijímača
5. Vstup kábla pripojenia kotla

POPIS LED DIÓD PRIJÍMAČA

UMIESTNENIE IZBOVÉHO TERMOSTATU

Izbový termostat by mal byť umiestnený v miestnosti, ktorá sa používa najčastejšie. Napríklad; obývacia izba alebo spoločenská miestnosť. Vyhnite sa umiestneniu izbového termostatu na miesto s cirkuláciou vzduchu, ako je vstup do miestnosti alebo strana okna. Nevhodné sú aj miesta v blízkosti vykurovacích telies, ako sú radiátory, kachle a miesta, na ktoré dopadá priame slnečné svetlo. Izbový termostat by mal byť umiestnený nad podlahou vo výške 150 cm. Na nájdenie najvhodnejšieho miesta je možné vykonať niekoľko pokusov.

UMIESTNENIE BATÉRIE

Ako je znázornené na obrázku vyššie, zatlačte skrutkovač dopredu z uvedeného priestoru, ohnite úchytky a oddeľte predný kryt. Vložte 2 nové alkalické batérie AAA do priestoru pre batérie so správnou orientáciou batérie. Vymeňte obe batérie súčasne. Potom zarovnajte prednú časť izbového termostatu so zadnou časťou a stlačte ju smerom dozadu.

Ak sa výrobok dlhší čas nepoužíva (viac ako 15 dní), vyberte batérie. V opačnom prípade sa na poruchy, ktoré sa môžu vyskytnúť, nevzťahuje záruka.
Použité batérie vhadzujte do koša na batérie.

UMIESTNENIE PRIJÍMAČA

Dôležité veci, ktoré je potrebné si všimnúť pri umiestňovaní prijímača, sú vyhýbanie sa fyzickému kontaktu medzi prijímačom a kotlom a ochrana pred materiálmi, ako sú kvapaliny, prach atď.

Zariadenia by mali byť umiestnené tak, aby sa minimalizovalo poškodenie prijatých a prenášaných signálov, pričom treba venovať pozornosť nasledujúcim bodom;

• Zariadenia by nemali byť montované na kovové povrchy.
• Zariadenia by nemali byť inštalované v blízkosti elektrických káblov a elektronických zariadení, ako sú počítače a televízory.
• Zariadenia by nemali byť inštalované v blízkosti veľkých kovových konštrukcií alebo iných stavebných materiálov používajúcich jemné kovové pletivá, ako je špeciálne sklo alebo špeciálny betón.
• Vzdialenosť medzi izbovým termostatom a prijímačom by nemala presiahnuť 20 metrov alebo 2 poschodia.
• Prijímač musí byť inštalovaný aspoň 50 cm od kotla.

NASTAVENIE PRIJÍMAČA

• Najprv vypnite kotol a zdroj napájania kotla so všetkým elektrickým prúdom (poistka, zásuvka atď.)
• Ako je znázornené na schéme zapojenia, pripojte jeden koniec kábla pripojenia kotla ku COM a druhý ku vstupu NO prijímača.
• Pripojte druhý koniec kábla - ktorý ste pripojili k prijímaču - ku konektoru pripojenia izbového termostatu, ako je znázornené v používateľskej príručke kotla.
• Najprv musíte pripojiť napájací kábel prijímača k prijímaču a potom k poistke, ku ktorej je pripojený kotol.
• Po dokončení procesu pripojenia kábla najprv zapnite poistku a potom kotol.
• Stlačením tlačidla manuálneho použitia prijímača na 2 sekundy by ste mali vidieť, že na prijímači bliká oranžové svetlo. Týmto spôsobom sa po uistení, že kotol pracuje, znova stlačte to isté tlačidlo na 2 sekundy a uvidíte, že oranžová LED dióda zhasne.
• Nastavte izbový termostat na spárovanie prijímača s izbovým termostatom.

SCHÉMA ZAPOJENIA PRIJÍMAČA

Práce vo vnútri kotla alebo súvisiace s elektrickou inštaláciou musia vykonávať osoby s odbornou spôsobilosťou.

SPÁROVANIE IZBOVÉHO TERMOSTATU A PRIJÍMAČA

• Podržte stlačené tlačidlo párovania prijímača na 2 sekundy a uvidíte, že LED dióda na prijímači bliká na zeleno.
• Otočte tlačidlo izbového termostatu na symbol " " (párovanie).
• LED dióda izbového termostatu 3-krát zabliká.
• Ak je párovanie úspešné, zelená blikajúca LED dióda na prijímači bude trvalo svietiť.
• Prijímač a izbový termostat sú teraz synchronizované.

PRACOVNÁ LOGIKA IZBOVÉHO TERMOSTATU TPI

Váš izbový termostat pracuje s algoritmom TPI vo funkcii vykurovania. Izbové termostaty využívajúce technológiu TPI predpovedajú, kedy teplota vášho domova stúpne nad alebo klesne pod nastavenú teplotu, a podľa toho zapínajú a vypínajú vykurovaciu jednotku. To zaisťuje, že váš domov zostane na nastavenej teplote bez maximálnych odchýlok nahor a nadol.

• Čo je TPI?
  Technológia TPI je navrhnutá tak, aby ste zo svojho vykurovacieho systému získali čo najlepšiu energetickú účinnosť. Meria a aplikuje najlepšie možné časovanie na dodanie a udržanie vášho domova na nastavenej úrovni teploty.
• Ako funguje TPI?
  Vďaka pokročilej technológii umelej inteligencie, ktorá sa nachádza v softvéri, sa prispôsobuje zmene teploty prostredia, v ktorom sa nachádza. Vytvorením všeobecnej teplotnej mapy vášho domova sa naučí, ako dlho trvá dosiahnutie požadovanej teploty v miestnosti a ako túto teplotu udržať. Týmto spôsobom poskytuje minimálnu spotrebu energie výpočtom, ako dlho by mala vaša vykurovacia jednotka pracovať.
• Aký je rozdiel?
  V izbových termostatoch bez TPI vykurovacia jednotka nepretržite pracuje a zastavuje sa, kým neprekročí nastavenú hodnotu teploty. Ak nastavená teplota klesne pod určitú hodnotu, vykurovacia jednotka bude opäť pracovať. To vytvára väčšie kolísanie teploty a menšiu kontrolu energie. Izbové termostaty TPI na druhej strane poskytujú vyššie úspory a pohodlie v porovnaní s izbovými termostatmi On/Off (zap/vyp) s výhodami, ktoré majú.

GRAFICKÉ ZNÁZORNENIE FUNGOVANIA IZBOVÉHO TERMOSTATU TPI

Váš izbový termostat odosiela posledný stavový signál do prijímača každých 10 minút. Váš izbový termostat a prijímač tak pracujú synchrónne. Ak sa signál nedostane do prijímača z izbového termostatu po dobu 22 minút, vníma, že došlo k prerušeniu spojenia, a z bezpečnostných dôvodov zastaví prevádzku kotla. Podobne, v prípadoch, keď sa elektrina vráti po výpadku napájania, prijímač nespustí kotol, kým z izbového termostatu nedorazí signál "spustiť".

Ak však v tomto prípade izbový termostat naďalej funguje normálne, bude naďalej správne fungovať bez potreby akéhokoľvek zásahu, pretože odosiela stavový signál do prijímača každých 10 minút.

ČO TREBA VEDIEŤ O IZBOVOM TERMOSTATE TPI

• Ak sa zmení umiestnenie izbových termostatov TPI, proces učenia sa reštartuje. Proces učenia by sa mal považovať za 7 dní.
• Ak sa izbové termostaty TPI odpoja od napájania (výmena batérie), proces učenia sa reštartuje. Proces učenia by sa mal považovať za 7 dní.

ČASTO KLADENÉ OTÁZKY

Je môj izbový termostat kompatibilný s mojím kotlom?

Ak má váš kotol zapínacie-vypínacie pripojenia, váš izbový termostat je kompatibilný. Informácie o vašom kotle sa môžete dozvedieť z používateľskej príručky kotla alebo od servisu vášho kotla.

Ako pripojím svoj kotol k prijímaču?

Odporúčame, aby pripojenie medzi prijímačom a kotlom vykonávali odborne kvalifikované osoby. Na pripojenie prijímača ku kotlu stačí kábel 2x0,75 mm. Pripojte jeden koniec páru káblov ku konektorom pripojenia izbového termostatu uvedeným v používateľskej príručke vášho kotla.
Druhý koniec páru káblov pripojte ku vstupom COM a NO terminálu vo vnútri prijímača, ako je znázornené v časti "SCHÉMA ZAPOJENIA PRIJÍMAČA".
Smer koncov kábla nezáleží.

Stiahnuť návod

Tu si môžete stiahnuť úplnú verziu návodu vo formáte pdf, môže obsahovať ďalšie bezpečnostné pokyny, informácie o záruke, pravidlá FCC atď.
