GENERAL LIFE HT100S RF - Instrukcja obsługi cyfrowego termostatu pokojowego

SPECYFIKACJA OGÓLNA

HT100S RF to bezprzewodowy termostat pokojowy. Użytkownik może regulować temperaturę w pomieszczeniu za pomocą wymaganej temperatury i uzyskać bardziej komfortowe i ekonomiczne ogrzewanie.

• Precyzyjny pomiar temperatury
• Sterowanie ON/OFF (włącz/wyłącz)
• Połączenie bezprzewodowe
• Algorytm TPI

URZĄDZENIE I WYPOSAŻENIE

DANE TECHNICZNE

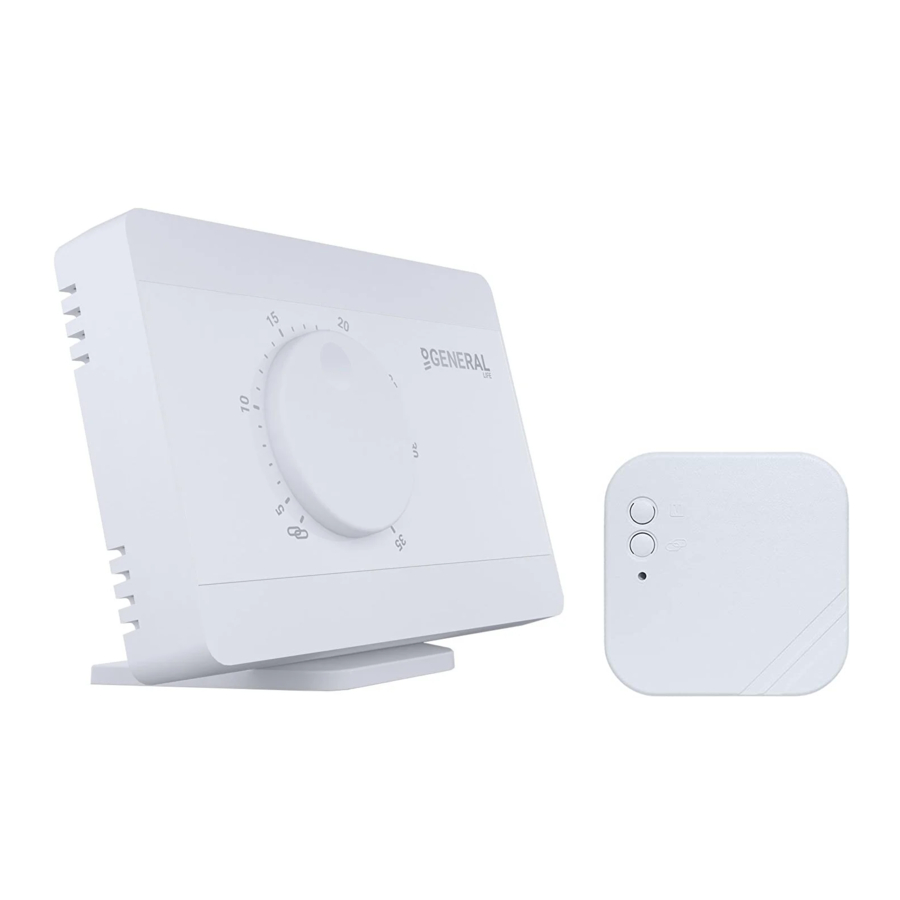

Termostat pokojowy

Odbiornik

TERMOSTAT POKOJOWY

Opisy diod LED wskaźnika termostatu pokojowego

ODBIORNIK

1. 1-Przycisk obsługi ręcznej:
   Wyłączając odbiornik, umożliwia ręczne korzystanie z kotła.
2. Przycisk parowania:
   Umożliwia sparowanie odbiornika z termostatem pokojowym.
3. Dioda LED odbiornika
4. Wejście kabla zasilającego odbiornika
5. Wejście kabla połączeniowego kotła

OPISY DIOD LED ODBIORNIKA

UMIESZCZENIE TERMOSTATU POKOJOWEGO

Termostat pokojowy należy umieścić w pomieszczeniu, które jest najczęściej używane. Na przykład; salon lub pokój dzienny. Należy unikać umieszczania termostatu pokojowego w miejscu, w którym występuje cyrkulacja powietrza, takim jak wejście do pokoju lub bok okna. Ponadto nie nadają się miejsca w pobliżu urządzeń grzewczych, takich jak grzejnik, piec i miejsca, na które padają bezpośrednie promienie słoneczne. Termostat pokojowy powinien znajdować się na wysokości 150 cm nad podłogą. Można wykonać kilka prób, aby znaleźć najwygodniejsze miejsce.

UMIESZCZENIE BATERII

Jak pokazano na powyższym rysunku, wciśnij śrubokręt do przodu od pokazanego miejsca, zegnij wypustki i oddziel przednią pokrywę. Włóż 2 nowe baterie alkaliczne AAA do obudowy baterii, zachowując prawidłowy kierunek baterii. Wymień obie baterie jednocześnie. Następnie dopasuj przednią część termostatu pokojowego do tylnej i ściśnij ją w kierunku tyłu.

Gdy produkt nie jest używany przez dłuższy czas (ponad 15 dni), wyjmij baterie. W przeciwnym razie usterki, które mogą wystąpić, nie będą objęte gwarancją.
Zużyte baterie należy wyrzucać do kosza na baterie.

UMIESZCZENIE ODBIORNIKA

Ważne jest, aby podczas umieszczania odbiornika unikać fizycznego kontaktu między odbiornikiem a kotłem oraz chronić go przed materiałami takimi jak ciecze, kurz itp.

Urządzenia należy umieszczać w taki sposób, aby zminimalizować uszkodzenia odbieranych i przesyłanych sygnałów, zwracając uwagę na następujące punkty;

• Urządzenia nie powinny być montowane na metalowych powierzchniach.
• Urządzenia nie powinny być instalowane w pobliżu kabli elektrycznych i urządzeń elektronicznych, takich jak komputery i telewizory.
• Urządzenia nie powinny być instalowane w pobliżu dużych konstrukcji metalowych lub innych materiałów budowlanych wykorzystujących drobne metalowe siatki, takich jak specjalne szkło lub specjalny beton.
• Odległość między termostatem pokojowym a odbiornikiem nie powinna przekraczać 20 metrów lub 2 pięter.
• Odbiornik musi być zainstalowany w odległości co najmniej 50 cm od kotła.

KONFIGURACJA ODBIORNIKA

• Najpierw wyłącz kocioł i źródło zasilania kotła z całym prądem elektrycznym (bezpiecznik, gniazdo itp.)
• Jak pokazano na schemacie połączeń, podłącz jeden koniec kabla połączeniowego kotła do COM, a drugi do wejścia NO odbiornika.
• Podłącz drugi koniec kabla - który podłączyłeś do odbiornika - do zacisku połączeniowego termostatu pokojowego, jak pokazano w instrukcji obsługi kotła.
• Najpierw musisz podłączyć kabel zasilający odbiornika do odbiornika, a następnie do bezpiecznika, do którego podłączony jest kocioł.
• Po zakończeniu procesu podłączania kabli, najpierw włącz bezpiecznik, a następnie kocioł.
• Naciskając przycisk ręcznego użytkowania odbiornika przez 2 sekundy, powinieneś zobaczyć migające pomarańczowe światło na odbiorniku. W ten sposób, po upewnieniu się, że kocioł pracuje, naciśnij ponownie ten sam przycisk przez 2 sekundy i zobacz, że pomarańczowa dioda LED gaśnie.
• Skonfiguruj termostat pokojowy, aby sparować odbiornik z termostatem pokojowym.

SCHEMAT OKABLOWANIA ODBIORNIKA

Prace wewnątrz kotła lub związane z instalacją elektryczną muszą być wykonywane przez osoby posiadające odpowiednie kwalifikacje zawodowe.

PAROWANIE TERMOSTATU POKOJOWEGO I ODBIORNIKA

• Przytrzymaj przycisk parowania odbiornika przez 2 sekundy i zobacz, że dioda LED na odbiorniku miga na zielono.
• Obróć przycisk termostatu pokojowego na symbol " " (parowanie).
• Dioda LED termostatu pokojowego mignie 3 razy.
• Jeśli parowanie się powiedzie, zielona migająca dioda LED na odbiorniku będzie świecić światłem ciągłym.
• Odbiornik i termostat pokojowy zostały zsynchronizowane.

LOGIKA DZIAŁANIA TERMOSTATU POKOJOWEGO TPI

Twój termostat pokojowy działa z algorytmem TPI w opcji ogrzewania. Termostaty pokojowe wykorzystujące technologię TPI przewidują, kiedy temperatura w Twoim domu wzrośnie powyżej lub spadnie poniżej ustawionej temperatury i odpowiednio włączają i wyłączają jednostkę grzewczą. Dzięki temu w Twoim domu utrzymuje się ustawiona temperatura bez maksymalnych odchyleń w górę i w dół.

• Co to jest TPI?
  Technologia TPI została zaprojektowana w celu zapewnienia jak najlepszej efektywności energetycznej systemu grzewczego. Mierzy i stosuje najlepsze możliwe czasy, aby dostarczyć i utrzymać Twój dom na ustawionym poziomie temperatury.
• Jak działa TPI?
  Dzięki zaawansowanej technologii sztucznej inteligencji zawartej w oprogramowaniu, dostosowuje się do zmian temperatury otoczenia, w którym się znajduje. Tworząc ogólną mapę temperatury Twojego domu, uczy się, ile czasu zajmuje osiągnięcie żądanej temperatury w pomieszczeniu i jak utrzymać tę temperaturę. W ten sposób zapewnia minimalne zużycie energii, obliczając, jak długo powinna pracować Twoja jednostka grzewcza.
• Jaka jest różnica?
  W termostatach pokojowych bez TPI jednostka grzewcza pracuje i zatrzymuje się w sposób ciągły, aż przekroczy ustawioną wartość temperatury. Jeśli ustawiona temperatura spadnie poniżej określonej wartości, jednostka grzewcza ponownie zacznie działać. Powoduje to większe wahania temperatury i mniejszą kontrolę nad energią. Z drugiej strony, termostaty pokojowe TPI zapewniają wyższe oszczędności i komfort w porównaniu z termostatami pokojowymi On/Off (włącz/wyłącz) dzięki swoim zaletom.

GRAFIKA DZIAŁANIA TERMOSTATU POKOJOWEGO TPI

Twój termostat pokojowy wysyła sygnał ostatniego stanu do odbiornika co 10 minut. W ten sposób Twój termostat pokojowy i odbiornik działają synchronicznie. Jeśli sygnał nie może dotrzeć do odbiornika z termostatu pokojowego przez 22 minuty, odbiera, że połączenie zostało przerwane i zatrzymuje pracę kotła ze względów bezpieczeństwa. Podobnie, w przypadkach, gdy prąd powraca po awarii zasilania, odbiornik nie uruchamia kotła, dopóki sygnał "operate" (pracuj) nie dotrze z termostatu pokojowego.

Jednak w tym przypadku, jeśli termostat pokojowy nadal działa normalnie, będzie działał prawidłowo bez potrzeby interwencji, ponieważ wysyła sygnał stanu do odbiornika co 10 minut.

CO WARTO WIEDZIEĆ O TERMOSTATACH POKOJOWYCH TPI

• Jeśli zmieni się umiejscowienie termostatów pokojowych TPI, proces uczenia rozpocznie się od nowa. Proces uczenia należy traktować jako 7 dni.
• Jeśli termostaty pokojowe TPI zostaną pozbawione zasilania (wymiana baterii), proces uczenia rozpocznie się od nowa. Proces uczenia należy traktować jako 7 dni.

NAJCZĘŚCIEJ ZADAWANE PYTANIA

Czy mój termostat pokojowy jest kompatybilny z moim kotłem?

Jeśli Twój kocioł ma połączenia włącz-wyłącz, Twój termostat pokojowy jest kompatybilny. Informacje o swoim kotle możesz uzyskać z instrukcji obsługi kotła lub od serwisu kotła.

Jak podłączę mój kocioł do odbiornika?

Zalecamy, aby połączenie między odbiornikiem a kotłem zostało wykonane przez osoby posiadające odpowiednie kwalifikacje zawodowe. Kabel 2x0,75 mm jest wystarczający do połączenia odbiornik - kocioł. Podłącz jeden koniec pary kabli do zacisków połączeniowych termostatu pokojowego podanych w instrukcji obsługi kotła.
Podłącz drugi koniec pary kabli do wejść COM i NO zacisku wewnątrz odbiornika, jak pokazano w sekcji "SCHEMAT OKABLOWANIA ODBIORNIKA".
Kierunek końców kabli nie ma znaczenia.
