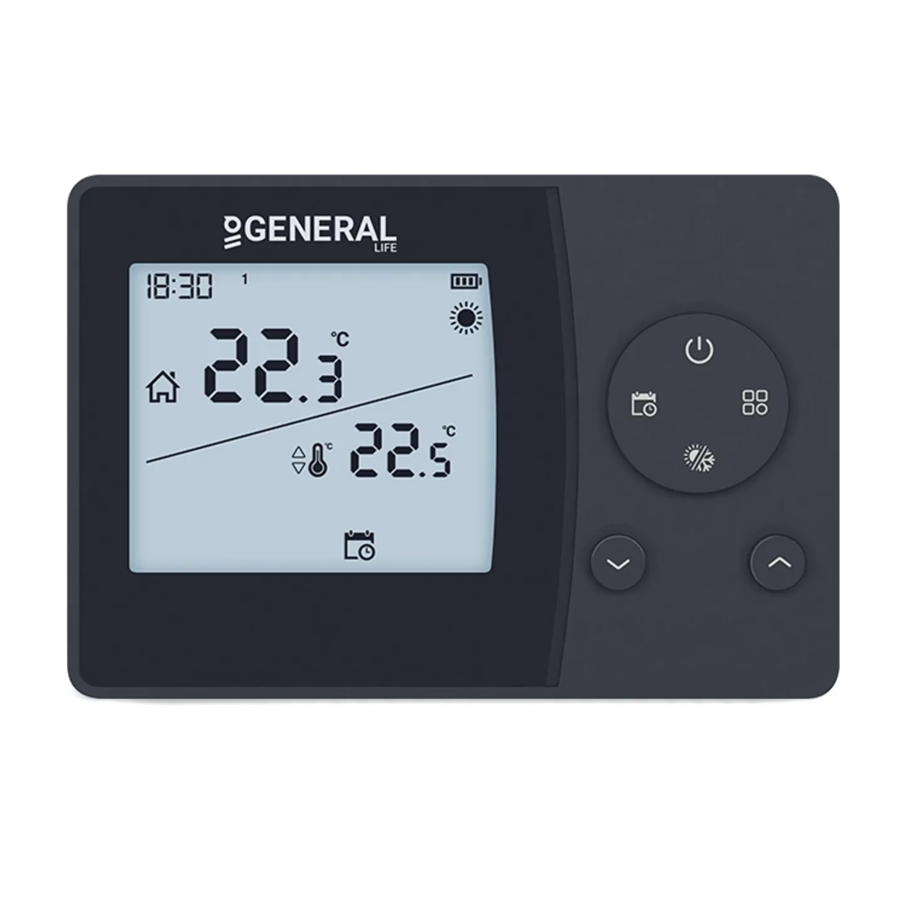

GENERAL LIFE Senna 300S - Manual Termostat Ruangan Digital

SPESIFIKASI UMUM

SENNA 300S adalah termostat ruangan berkabel. Pengguna dapat menyesuaikan suhu ruangan dengan suhu yang diperlukan dan mendapatkan pemanasan/pendinginan yang lebih nyaman dan ekonomis.

• Pemrograman Harian dan Mingguan
• Opsi Mode Berbeda (Nyaman, Ekonomis)
• Kalibrasi Pemanasan
• Kontrol ON/OFF
• Koneksi Berkabel
• Opsi Pemanasan/Pendinginan
• Algoritma TPI
• Pengukuran Suhu yang Akurat

SENNA 300S DAN PERALATAN

DATA TEKNIS

TERMOSTAT RUANGAN

Fungsi Tombol

Indikator Layar

1		Indikator Jam
2		Indikator Hari
3		Suhu Ruangan
4		Setel Suhu
5		Mode Ekonomis
6		Mode Nyaman
7		Mode Program Mingguan
8		Indikator Baterai
9		Indikator Pemanasan Jika Indikator Pemanasan berkedip, unit pemanas sedang bekerja. Jika Indikator Pemanasan stabil, unit pemanas tidak bekerja.
10		Indikator Pendinginan Jika Indikator Pendinginan berkedip, unit pendingin sedang bekerja. Jika Indikator Pendinginan stabil, unit pendingin tidak bekerja.

PENEMPATAN TERMOSTAT RUANGAN

Termostat Ruangan perlu ditempatkan di ruangan yang paling sering digunakan. Misalnya; ruang tamu atau ruang bersantai. Menempatkan Termostat Ruangan di tempat yang memiliki sirkulasi udara seperti pintu masuk ruangan atau sisi jendela harus dihindari. Juga di dekat unit pemanas/pendingin seperti radiator, kompor dan tempat yang terkena sinar matahari langsung tidak cocok. Termostat Ruangan harus ditempatkan di atas lantai setinggi 150 cm. Beberapa percobaan dapat dilakukan untuk menemukan tempat yang paling nyaman.

PENEMPATAN BATERAI

Sebelum memulai, matikan perangkat yang terhubung ke Termostat Ruangan dan pastikan energi terputus.

Seperti yang ditunjukkan pada gambar di atas, tekan obeng ke depan dari ruang yang ditunjukkan, tekuk tab dan pisahkan penutup depan. Masukkan 2 baterai alkaline AAA baru di rumah baterai dengan arah baterai yang benar. Ganti kedua baterai pada saat yang sama. Kemudian sejajarkan bagian depan Termostat Ruangan Anda ke belakang dan peras ke arah belakang.

Peringatan Baterai Lemah: Ketika ikon "" muncul di layar, itu berarti "peringatan baterai lemah". Disarankan untuk mengganti baterai ketika peringatan ini muncul.

Ketika produk tidak digunakan untuk jangka waktu yang lama (lebih dari 15 hari), lepaskan baterai. Jika tidak, kerusakan yang mungkin terjadi tidak akan ditanggung garansi.
Harap buang baterai bekas Anda ke tempat sampah untuk baterai.

DIAGRAM PENGKABELAN TERMOSTAT RUANGAN

Operasi di dalam unit pemanas / pendingin atau instalasi listrik harus dilakukan oleh orang yang berkualifikasi profesional.

KALIBRASI SUHU TERMOSTAT RUANGAN

Sensor suhu yang digunakan dalam Termostat Ruangan sangat sensitif. Anda mungkin perlu mengkalibrasi Termostat Ruangan Anda jika Anda ingin mendapatkan nilai suhu yang sama dengan termometer lain di ruang hidup Anda.

• Saat perangkat Anda dimatikan, tekan dan tahan tombol "On/Off" selama 3 detik.
• Tekan tombol "On/Off" hingga menu "" muncul. Untuk melihat suhu yang diinginkan, atur perbedaan suhu dengan menekan "Tombol Penyesuaian Suhu". Nilai ini dapat diatur antara "-8°C" dan "+8°C".
• Untuk menyimpan pengaturan dan keluar, tekan tombol "On/Off" hingga perangkat mati.

Catatan: Kalibrasi suhu yang disarankan adalah "0.0°C".

RESET PENGATURAN PABRIK

Anda dapat mengatur ulang Termostat Ruangan Anda ke pengaturan pabrik default. Operasi ini mengatur ulang nilai suhu mode, pengaturan kalibrasi, dan mode pemanasan/pendinginan ke pengaturan pabrik. Untuk mengatur ulang Termostat Ruangan Anda ke pengaturan pabrik:

• Saat perangkat Anda mati, tekan dan tahan tombol "On/Off" selama 3 detik.
• Tekan tombol "On/Off" hingga menu "" muncul.
• Saat berada di menu " ", pilih opsi " " dengan menggunakan tombol "+" atau "-" dan tekan tombol "On/Off".
• Perangkat Anda akan mati dan direset ke pengaturan pabrik.

PENGATURAN HARI DAN JAM

• Saat Termostat Ruangan Anda menyala, terus tekan tombol "Weekly Program" selama 3 detik.
• Pada layar pertama yang muncul, bagian jam akan berkedip. Anda dapat mengatur waktu dengan tombol "+" dan "-".
• Setelah mengatur waktu, tombol "Heating & Cooling Option" perlu ditekan sekali. Untuk pengaturan menit, bagian menit akan berkedip. Anda dapat mengatur menit dengan tombol "+" dan "-".
• Setelah mengatur menit, tombol "Heating & Cooling Option" perlu ditekan sekali untuk mengatur hari dalam seminggu.
• Hari Senin telah ditetapkan sebagai hari pertama dalam seminggu dan ditunjukkan dengan angka "1".
• Angka menunjukkan hari-hari berikut masing-masing 2-Selasa, 3-Rabu, 4-Kamis, 5-Jumat, 6-Sabtu dan 7-Minggu
• Setelah pengaturan selesai, Anda dapat keluar dengan menekan tombol "Weekly Program" selama 3 detik.

PENGATURAN MODE

Termostat Ruangan Anda memiliki 4 mode yang berbeda. 3 di antaranya (Mode Nyaman dan Mode Ekonomis) adalah mode prasetel. Mode lainnya adalah mode manual dan mode program mingguan.
Dalam mode prasetel, nilai suhu didasarkan pada pilihan pengguna yang telah ditetapkan di awal. Mode manual memungkinkan Termostat Ruangan beroperasi dalam suhu yang diperlukan dan diatur langsung oleh pengguna. Mode Program Mingguan terus bekerja sesuai dengan jadwal mingguan yang ditentukan oleh pengguna.

Untuk mengubah nilai suhu mode prasetel:

• Tekan dan tahan tombol "Mode" selama 3 detik saat Termostat Ruangan Anda menyala.
• Nilai suhu Mode Nyaman akan muncul. Anda dapat menyesuaikan nilai suhu Mode Nyaman dengan menekan tombol "+" dan "-".
• Setelah pengaturan selesai, Anda dapat menyesuaikan nilai suhu Mode Ekonomis dengan tombol "+" dan "-" dengan menekan tombol "Mode" lagi.
• Anda dapat keluar dari layar pengaturan dengan menekan tombol "Mode" selama 3 detik.
• Untuk mengubah suhu mode manual, tekan tombol "+" atau "-" saat berada di layar utama. Termostat Ruangan akan beralih ke Mode Manual setelah menekan tombol "+" atau "-".
• Anda dapat menekan tombol "Mode" untuk beralih ke mode lain.

PROGRAM MINGGUAN

Anda dapat mengatur jadwal pengoperasian Termostat Ruangan Anda dengan mode program mingguan. 7 nilai suhu yang berbeda dapat diatur untuk setiap hari dalam pemrograman mingguan. Nilai-nilai ini dapat diatur di layar penyesuaian suhu '' P0-P6''.

• Untuk mengatur jadwal mingguan, tekan dan tahan tombol "Weekly Program" selama 3 detik saat Termostat Ruangan Anda menyala. Pengaturan "Jam, Menit, dan Hari" akan muncul. Tekan tombol "Heating & Cooling Option" hingga menu "Weekly Program" (P0) muncul.
• Hari-hari dalam seminggu akan berkedip di layar. Anda dapat memulai pengaturan program mingguan jika Anda ingin mengatur jadwal yang sama untuk setiap hari dalam seminggu.
• Tekan tombol "+" sekali jika Anda ingin mengatur jadwal yang sama untuk hari kerja. Lima hari pertama dalam seminggu akan berkedip di layar.
• Tekan tombol "+" sekali lagi jika Anda ingin mengatur jadwal yang sama hanya untuk akhir pekan. Dua hari terakhir dalam seminggu akan berkedip di layar.
• Tekan tombol "+" sekali lagi jika Anda ingin mengatur jadwal yang sama untuk setiap hari dalam seminggu. Hari ke-1 dalam seminggu akan berkedip di layar. Anda dapat beralih di antara hari-hari dengan menekan tombol "+". Tekan tombol "-" untuk beralih ke hari sebelumnya.
• Tekan tombol "Weekly Program" sekali untuk mengatur jadwal.
• "P0" akan berkedip di layar. Atur nilai suhu "P0" dengan menekan tombol "Weekly Program" sekali lagi. Pengaturan jam "P0" tidak dapat diubah karena merupakan pengaturan pabrik.
• Tekan tombol "Weekly Program" lagi. Indikator hari akan berkedip. Jika Anda tidak akan mengubah hari, tekan tombol "Weekly Program" lagi dan beralih ke pengaturan "P1" dengan menekan tombol "+".
• Pertama, pengaturan jam akan muncul di layar. Setelah Anda menyelesaikan pengaturan jam, sesuaikan pengaturan menit dengan menekan tombol "Weekly Program". Setelah pengaturan menit, tekan tombol "Weekly Program" untuk mengatur nilai suhu.
• Ikuti langkah-langkah yang sama untuk pengaturan jadwal lainnya.
• Setelah semua perubahan dilakukan, tekan dan tahan tombol "Weekly Program" selama 3 detik untuk menyimpan.

Catatan: Untuk memeriksa jadwal mingguan yang telah ditetapkan tanpa membuat perubahan apa pun, tekan tombol "Weekly Program" sekali saat Termostat Ruangan Anda menyala. Tekan tombol "+" dan "-" untuk melihat hari-hari, tekan tombol "Mode" untuk melihat pengaturan antara "P0-P6".

LOGIKA KERJA TERMOSTAT RUANGAN TPI

Termostat Ruangan Anda bekerja dengan algoritma TPI. Termostat Ruangan yang menggunakan teknologi TPI memprediksi kapan suhu rumah Anda akan naik di atas atau turun di bawah suhu yang ditetapkan dan menghidupkan dan mematikan unit pemanas/pendingin sesuai dengan itu. Ini memastikan bahwa rumah Anda tetap pada suhu yang Anda tetapkan tanpa penyimpangan maksimum naik dan turun.

• Apa itu TPI?

Teknologi TPI dirancang untuk memastikan bahwa Anda mendapatkan efisiensi energi sebaik mungkin dari sistem pemanas/pendingin Anda. Ini mengukur dan menerapkan pengaturan waktu terbaik untuk mengirimkan dan mempertahankan rumah Anda pada tingkat suhu yang ditetapkan.

• Bagaimana cara kerja TPI?

Berkat teknologi kecerdasan buatan canggih yang ditemukan dalam perangkat lunak, ia beradaptasi dengan perubahan suhu lingkungan tempat ia berada. Dengan membuat peta suhu umum rumah Anda, ia mempelajari berapa lama waktu yang dibutuhkan untuk mencapai suhu ruangan yang diinginkan dan bagaimana mempertahankan suhu ini. Dengan cara ini, ia menyediakan konsumsi energi minimum dengan menghitung berapa lama unit pemanas/pendingin Anda harus bekerja.

• Apa perbedaannya?

Pada termostat ruangan non-TPI, unit pemanas/pendingin bekerja dan berhenti terus menerus hingga melebihi nilai suhu yang ditetapkan. Jika suhu yang ditetapkan turun di bawah jumlah tertentu, unit pemanas/pendingin akan bekerja lagi. Ini menciptakan fluktuasi suhu yang lebih besar dan kontrol energi yang lebih sedikit. Termostat Ruangan TPI, di sisi lain, memberikan penghematan dan kenyamanan yang lebih tinggi dibandingkan dengan termostat ruangan On/Off dengan keuntungan yang dimilikinya.

Mode Pemanasan

Termostat ruangan Anda mengambil suhu ruangan rata-rata dari 40 detik terakhir sebagai dasar. Dengan algoritma TPI dalam produk dengan membuat peta suhu umum rumah Anda, ia mempelajari berapa lama waktu yang dibutuhkan untuk mencapai suhu ruangan yang diinginkan dan bagaimana suhu ini dipertahankan. Dengan demikian, ia memastikan bahwa suhu ruangan tetap berada dalam kisaran tertentu.

GRAFIS KERJA MODE PEMANASAN TERMOSTAT RUANGAN TPI

Mode Pendinginan

Termostat ruangan Anda mengambil suhu ruangan rata-rata dari 40 detik terakhir sebagai dasar. Dengan algoritma TPI dalam produk dengan membuat peta suhu umum rumah Anda, ia mempelajari berapa lama waktu yang dibutuhkan untuk mencapai suhu ruangan yang diinginkan dan bagaimana suhu ini dipertahankan. Dengan demikian, ia memastikan bahwa suhu ruangan tetap berada dalam kisaran tertentu.

GRAFIS KERJA MODE PENDINGINAN TERMOSTAT RUANGAN TPI

YANG PERLU DIKETAHUI TENTANG TERMOSTAT RUANGAN TPI

• Jika penempatan Termostat Ruangan TPI diubah, proses pembelajaran akan dimulai ulang. Proses pembelajaran harus dianggap sebagai 7 hari.
• Jika Termostat Ruangan TPI tidak diberi energi (penggantian baterai), proses pembelajaran akan dimulai ulang. Proses pembelajaran harus dianggap sebagai 7 hari.

PERTANYAAN YANG SERING DIAJUKAN

• Apakah Termostat Ruangan saya kompatibel dengan unit pemanas/pendingin saya?
  Jika unit pemanas/pendingin Anda memiliki koneksi on-off, maka Termostat Ruangan Anda kompatibel. Anda dapat menemukan informasi tentang unit pemanas/pendingin Anda dari buku manual pengoperasian unit pemanas/pendingin Anda atau dari layanan unit pemanas/pendingin Anda.

• Bagaimana cara saya menghubungkan Termostat Ruangan saya ke unit pemanas/pendingin?
  Kami merekomendasikan agar koneksi antara Termostat Ruangan Anda dan unit Pemanas/Pendingin dilakukan oleh orang yang berkualifikasi profesional.

Kabel 2x0.75 mm sudah cukup untuk koneksi Termostat Ruangan – unit pemanas/pendingin.
Hubungkan salah satu ujung pasangan kabel ke terminal koneksi termostat ruangan yang tertera dalam buku manual pengguna unit pemanas/pendingin.
Hubungkan ujung pasangan kabel lainnya ke input COM dan NO dari terminal di dalam Gantungan Dinding Termostat Ruangan seperti yang ditunjukkan pada bagian "DIAGRAM PENGKABELAN TERMOSTAT RUANGAN".
Arah ujung kabel tidak masalah.
