GENERAL LIFE ARUNA 302S RF - Priručnik za digitalni sobni termostat

OPĆE SPECIFIKACIJE

ARUNA 302S RF je bežični sobni termostat. Korisnik može postići ugodnije i ekonomičnije grijanje/hlađenje podešavanjem sobnog termostata na željenu temperaturu.

• Dnevno i tjedno programiranje
• Različite opcije načina rada (Comfort (Udobnost), Economy (Ekonomično), Holiday (Odmor))
• Kalibracija grijanja
• ON/OFF (Uključeno/Isključeno) kontrola
• Bežična veza
• Opcija grijanja/hlađenja
• TPI algoritam
• Precizno mjerenje temperature

ARUNA 302S RF i OPREMA

TEHNIČKI PODACI

Sobni termostat

Prijemnik

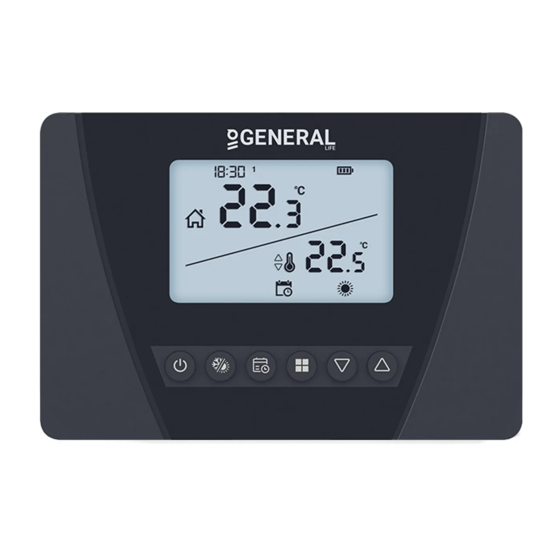

SOBNI TERMOSTAT

Funkcije gumba

Izgled zaslona proizvoda

1		Pokazatelj sata
2		Sobna temperatura
3		Economy Mode (Ekonomični način rada)
4		Comfort Mode (Udobni način rada)
5		Holiday Mode (Način rada za odmor)
6		Weekly Program Mode (Način rada tjednog programa)
7		Pokazatelj dana
8		Pokazatelj baterije
9		Zadana temperatura
10		Pokazatelj grijanja Ako pokazatelj grijanja treperi, jedinica za grijanje radi. Ako pokazatelj grijanja svijetli stalno, jedinica za grijanje ne radi.
11		Pokazatelj hlađenja Ako pokazatelj hlađenja treperi, jedinica za hlađenje radi. Ako pokazatelj hlađenja svijetli stalno, jedinica za hlađenje ne radi.

PRIJEMNIK

1. Gumb za ručni rad: Deaktivira prijemnik i omogućuje vam ručno korištenje jedinice za grijanje/hlađenje.
2. Gumb za uparivanje: Omogućuje uparivanje prijemnika sa sobnim termostatom.
3. LED svjetlo prijemnika
4. Ulaz kabela za napajanje prijemnika
5. Ulaz kabela za spajanje jedinice za grijanje/hlađenje

OPISI LED DIODA PRIJEMNIKA

POSTAVLJANJE SOBNOG TERMOSTATA

Sobni termostat treba postaviti u prostoriju koja se najčešće koristi. Na primjer; dnevni boravak ili salon. Treba izbjegavati postavljanje sobnog termostata na mjesto s cirkulacijom zraka, poput ulaza u sobu ili pored prozora. Također, nisu prikladna mjesta u blizini jedinica za grijanje/hlađenje, poput radijatora, peći i mjesta koja su izložena izravnoj sunčevoj svjetlosti. Sobni termostat treba postaviti na visinu od 150 cm iznad poda. Može se napraviti nekoliko pokušaja kako bi se pronašlo najprikladnije mjesto.

POSTAVLJANJE BATERIJE

Pritisnite odvijač prema naprijed s prostora na dnu sobnog termostata, savijte jezičke i odvojite prednji poklopac. Umetnite 2 nove AAA alkalne baterije u kućište baterije s ispravnim smjerom baterije. Zamijenite obje baterije istovremeno. Poravnajte prednji dio sobnog termostata s odgovarajućim utorom na stražnjoj strani, a zatim lagano pritisnite dok termostat ne sjedne na mjesto.

Upozorenje o niskoj razini baterije: Kada se na zaslonu pojavi ikona " ", to znači "upozorenje o niskoj razini baterije". Preporučuje se zamjena baterija kada se pojavi ovo upozorenje.

Kada se proizvod ne koristi dulje vrijeme (više od 15 dana), izvadite baterije. U suprotnom, kvarovi koji se mogu pojaviti neće biti pokriveni jamstvom. Molimo da istrošene baterije bacite u koš za otpad za baterije.

POSTAVLJANJE PRIJEMNIKA

Važne stvari koje treba napomenuti za postavljanje prijemnika su izbjegavanje fizičkog kontakta između prijemnika i jedinice za grijanje/hlađenje te zaštita od materijala kao što su tekućina, prašina itd.

Uređaje treba postaviti tako da se minimizira šteta na primljenim i prenesenim signalima, pazeći na sljedeće točke;

• Uređaji se ne smiju montirati na metalne površine.
• Uređaji se ne smiju postavljati u blizini električnih kabela i elektroničke opreme kao što su računala i televizori.
• Uređaji se ne smiju postavljati u blizini velikih metalnih konstrukcija ili drugih građevinskih materijala koji koriste fine metalne mreže kao što su posebno staklo ili poseban beton.
• Udaljenost između sobnog termostata i prijemnika ne smije biti veća od 20 metara ili 2 kata.
• Prijemnik mora biti postavljen najmanje 50 cm od jedinice za grijanje/hlađenje.

POSTAVLJANJE PRIJEMNIKA

• Prvo isključite jedinicu za grijanje/hlađenje i izvor napajanja jedinice za grijanje/hlađenje sa svom električnom strujom (osigurač, utičnica itd.)
• Kao što je prikazano na dijagramu spajanja, spojite jedan kraj kabela za spajanje jedinice za grijanje/hlađenje na COM, a drugi na NO ulaz prijemnika.
• Spojite druge krajeve kabela - koje ste spojili na prijemnik - na priključni terminal sobnog termostata kao što je prikazano u korisničkom priručniku jedinice za grijanje/hlađenje.
• Prvo morate spojiti kabel za napajanje prijemnika na prijemnik, a zatim na osigurač na koji je spojena jedinica za grijanje/hlađenje.
• Nakon dovršetka postupka spajanja kabela, prvo uključite osigurač, a zatim jedinicu za grijanje/hlađenje.
• Pritiskom na gumb za ručnu upotrebu prijemnika na 2 sekunde, trebali biste vidjeti narančasto svjetlo kako treperi na prijemniku. Na taj način, nakon što se uvjerite da jedinica za grijanje/hlađenje radi, ponovno pritisnite isti gumb na 2 sekunde i vidjet ćete da se narančasta LED dioda gasi.
• Postavite sobni termostat za uparivanje prijemnika sa sobnim termostatom.

DIJAGRAM OŽIČENJA PRIJEMNIKA

Radove unutar jedinice za grijanje / hlađenje ili električne instalacije moraju izvoditi stručno kvalificirane osobe.

UPARIVANJE SOBNOG TERMOSTATA I PRIJEMNIKA

• Prvo pritisnite gumb za sinkronizaciju (sync button) na prijemniku (Receiver) na 2 sekunde i vidjet ćete trepćuće zeleno svjetlo prijemnika (Receiver).
• Dok je vaš uređaj isključen, pritisnite i držite gumb "On/Off" (Uključeno/Isključeno) 3 sekunde.
• Pritisnite gumb dok se ne pojavi izbornik " ".
• Pritisnite gumb "Up" (Gore) ili "Down" (Dolje) na sobnom termostatu dok LED lampica treperi zeleno.
• Ako je uparivanje uspješno, zelena trepćuća LED lampica na prijemniku (Receiver) će svijetliti stalno.
• Prijemnik (Receiver) i sobni termostat su upareni jedan s drugim.

KALIBRACIJA TEMPERATURE SOBNOG TERMOSTATA

Senzori temperature koji se koriste u sobnim termostatima su vrlo osjetljivi. Možda ćete morati kalibrirati svoj sobni termostat ako želite dobiti iste vrijednosti temperature kao i drugi termometri u vašem životnom prostoru.

• Dok je vaš uređaj isključen, pritisnite i držite gumb "On/Off" (Uključeno/Isključeno) 3 sekunde.
• Pritisnite gumb "On/Off" (Uključeno/Isključeno) dok se ne pojavi izbornik "". Kako biste vidjeli željenu temperaturu, postavite temperaturnu razliku pritiskom na "Gumbi za podešavanje temperature" ("Temperature Adjustment Buttons"). Ova vrijednost se može podesiti između "-8°C" i "+8°C".
• Kako biste spremili postavke i izašli, pritisnite gumb "On/Off" (Uključeno/Isključeno) dok se uređaj ne isključi.

Napomena: Preporučena kalibracija temperature je "0.0°C".

VRAĆANJE NA TVORNIČKE POSTAVKE

Možete vratiti svoj sobni termostat na zadane tvorničke postavke. Ova operacija vraća vrijednosti temperature načina rada, postavku kalibracije i načine grijanja/hlađenja na tvorničke postavke. Kako biste vratili svoj sobni termostat na tvorničke postavke:

• Dok je vaš uređaj isključen, pritisnite i držite gumb "On/Off" (Uključeno/Isključeno) 3 sekunde.
• Pritisnite gumb "On/Off" (Uključeno/Isključeno) dok se ne pojavi izbornik " ".
• Dok ste u izborniku " ", odaberite opciju " " pomoću gumba "Up" (Gore) ili "Down" (Dolje) i pritisnite gumb "On/Off" (Uključeno/Isključeno).
• Vaš uređaj će se isključiti i vratiti na tvorničke postavke.

POSTAVKE DANA I SATA

• Dok je vaš sobni termostat uključen, držite pritisnut gumb "Tjedni program" ("Weekly Program") 3 sekunde.
• Na prvom zaslonu koji se pojavi, dio sata će treperiti. Vrijeme možete postaviti pomoću gumba "Up" (Gore) i "Down" (Dolje).
• Nakon postavljanja vremena, potrebno je jednom pritisnuti gumb "Opcija grijanja i hlađenja" ("Heating & Cooling Option"). Za postavljanje minuta, dio minuta će treperiti. Minutu možete postaviti pomoću gumba "Up" (Gore) i "Down" (Dolje).
• Nakon postavljanja minute, potrebno je jednom pritisnuti gumb "Opcija grijanja i hlađenja" ("Heating & Cooling Option") za postavljanje dana u tjednu.
• Ponedjeljak je postavljen kao prvi dan u tjednu i označen je brojem "1".
• Brojevi označavaju sljedeće dane redom 2-Utorak, 3-Srijeda, 4-Četvrtak, 5-Petak, 6-Subota i 7-Nedjelja
• Kada je postavljanje završeno, možete izaći pritiskom na gumb "Tjedni program" ("Weekly Program") 3 sekunde.

POSTAVLJANJE NAČINA RADA

Vaš sobni termostat ima 5 različitih načina rada. 3 od njih (Comfort, Economy i Holiday Mode) su unaprijed postavljeni načini rada. Ostali načini rada su ručni način rada i način rada tjednog programa.
U unaprijed postavljenim načinima rada, vrijednosti temperature temelje se na korisnikovim odabirima koji su postavljeni na početku. Ručni način rada omogućuje sobnom termostatu da radi unutar temperature koju zahtijeva i postavlja izravno korisnik. Način rada tjednog programa nastavlja raditi prema tjednom rasporedu koji je odredio korisnik.

Kako biste promijenili vrijednosti temperature unaprijed postavljenih načina rada:

• Pritisnite i držite gumb "Mode" (Način rada) 3 sekunde dok je vaš sobni termostat uključen.
• Pojavit će se vrijednost temperature Comfort Mode (Udobni način rada). Vrijednost temperature Comfort Mode (Udobni način rada) možete podesiti pritiskom na gumb "Up" (Gore) i "Down" (Dolje).
• Kada je postavljanje završeno, možete podesiti vrijednost temperature Economy Mode (Ekonomični način rada) pomoću gumba "Up" (Gore) i "Down" (Dolje) ponovnim pritiskom na gumb "Mode" (Način rada).
• Možete izaći iz zaslona za postavljanje pritiskom na gumb "Mode" (Način rada) 3 sekunde.
• Kako biste promijenili temperaturu ručnog načina rada, pritisnite gumb "Up" (Gore) ili "Down" (Dolje) dok ste na glavnom zaslonu. Sobni termostat će se prebaciti u ručni način rada (Manual Mode) nakon što pritisnete gumb "Up" (Gore) ili "Down" (Dolje).
• Možete pritisnuti gumb "Mode" (Način rada) za prebacivanje na druge načine rada.

TJEDNI PROGRAM

Možete postaviti raspored rada vašeg sobnog termostata pomoću načina rada tjednog programa. 7 različitih vrijednosti temperature može se postaviti za svaki dan u tjednom programiranju. Ove vrijednosti se mogu postaviti na zaslonima za podešavanje temperature '' P0-P6''.

• Kako biste postavili tjedni raspored, pritisnite i držite gumb "Tjedni program" ("Weekly Program") 3 sekunde dok je vaš sobni termostat uključen. Pojavit će se postavka "Sat, Minuta i Dan" ("Hour, Minute and Day"). Pritisnite gumb "Opcija grijanja i hlađenja" ("Heating & Cooling Option") dok se ne pojavi izbornik "Tjedni program" ("Weekly Program") (P0).
• Dani u tjednu će treperiti na zaslonu. Možete pokrenuti postavljanje tjednog programa ako želite postaviti isti raspored za svaki dan u tjednu.
• Pritisnite gumb "Up" (Gore) jednom ako želite postaviti isti raspored za radne dane. Prvih pet dana u tjednu će treperiti na zaslonu.
• Pritisnite gumb "Up" (Gore) još jednom ako želite postaviti isti raspored samo za vikend. Zadnja dva dana u tjednu će treperiti na zaslonu.
• Pritisnite gumb "Up" (Gore) još jednom ako želite postaviti isti raspored za svaki dan u tjednu. 1. dan u tjednu će treperiti na zaslonu. Možete se prebacivati između dana pritiskom na gumb "Up" (Gore). Pritisnite gumb "Down" (Dolje) kako biste se prebacili na prethodni dan.
• Pritisnite gumb "Tjedni program" ("Weekly Program") jednom za postavljanje rasporeda.
• "P0" će treperiti na zaslonu. Postavite vrijednost temperature "P0" ponovnim pritiskom na gumb "Tjedni program" ("Weekly Program"). Postavka sata "P0" ne može se promijeniti jer je tvornička postavka.
• Ponovno pritisnite gumb "Tjedni program" ("Weekly Program"). Pokazatelj dana će treperiti. Ako nećete mijenjati dan, ponovno pritisnite gumb "Tjedni program" ("Weekly Program") i prebacite se na postavku "P1" pritiskom na gumb "Up" (Gore).
• Prvo će se na zaslonu pojaviti postavka sata. Nakon što dovršite postavljanje sata, podesite postavku minute pritiskom na gumb "Tjedni program" ("Weekly Program"). Nakon postavljanja minute, pritisnite gumb "Tjedni program" ("Weekly Program") za postavljanje vrijednosti temperature.  Slijedite iste korake za ostale postavke rasporeda.
• Nakon što su sve promjene napravljene, pritisnite i držite gumb "Tjedni program" ("Weekly Program") 3 sekunde za spremanje.

Napomena: Kako biste provjerili tjedni raspored koji je postavljen bez ikakvih promjena, pritisnite gumb "Tjedni program" ("Weekly Program") jednom dok je vaš sobni termostat uključen. Pritisnite gumb "Up" (Gore) i "Down" (Dolje) za prikaz dana, pritisnite gumb "Mode" (Način rada) za prikaz postavki između "P0-P6".

TPI LOGIKA RADA SOBNOG TERMOSTATA

Vaš sobni termostat radi s TPI algoritmom. Sobni termostati koji koriste TPI tehnologiju predviđaju kada će temperatura vašeg doma porasti iznad ili pasti ispod zadane temperature i u skladu s tim uključuju i isključuju jedinicu za grijanje / hlađenje. To osigurava da vaš dom ostane na temperaturi koju ste postavili bez maksimalnih odstupanja gore i dolje.

• Što je TPI?

TPI tehnologija je dizajnirana kako bi se osiguralo da dobijete najbolju moguću energetsku učinkovitost iz vašeg sustava grijanja / hlađenja. Mjeri i primjenjuje najbolja moguća vremena za isporuku i održavanje vašeg doma na zadanoj razini temperature.

• Kako TPI radi?

Zahvaljujući naprednoj tehnologiji umjetne inteligencije koja se nalazi u softveru, prilagođava se promjeni temperature okoline u kojoj se nalazi. Stvaranjem opće temperaturne karte vašeg doma, uči koliko je vremena potrebno da se postigne željena sobna temperatura i kako održati tu temperaturu. Na taj način osigurava minimalnu potrošnju energije izračunavanjem koliko dugo vaša jedinica za grijanje / hlađenje treba raditi.

• Koja je razlika?

U sobnim termostatima koji nisu TPI, jedinica za grijanje / hlađenje radi i zaustavlja se kontinuirano dok ne premaši zadanu vrijednost temperature. Ako zadana temperatura padne ispod određene količine, jedinica za grijanje / hlađenje će ponovno raditi. To stvara veće temperaturne fluktuacije i manju kontrolu energije. TPI sobni termostati, s druge strane, pružaju veću uštedu i udobnost u usporedbi s On/Off sobnim termostatima s prednostima koje imaju.

Način grijanja

Vaš sobni termostat uzima prosječnu sobnu temperaturu zadnjih 40 sekundi kao osnovu. S TPI algoritmom u proizvodu stvaranjem opće temperaturne karte vašeg doma, uči koliko je vremena potrebno da se postigne željena sobna temperatura i kako se ta temperatura održava. Tako osigurava da sobna temperatura ostane unutar određenog raspona.

TPI SOBNI TERMOSTAT GRAFIKA RADA NAČINA GRIJANJA

Način hlađenja

Vaš sobni termostat uzima prosječnu sobnu temperaturu zadnjih 40 sekundi kao osnovu. S TPI algoritmom u proizvodu stvaranjem opće temperaturne karte vašeg doma, uči koliko je vremena potrebno da se postigne željena sobna temperatura i kako se ta temperatura održava. Tako osigurava da sobna temperatura ostane unutar određenog raspona.

TPI SOBNI TERMOSTAT GRAFIKA RADA NAČINA HLAĐENJA

Vaš sobni termostat šalje signal zadnjeg statusa prijemniku (Receiver) svakih 10 minuta. Tako vaš sobni termostat i prijemnik (Receiver) rade sinkronizirano. Ako signal ne može doći do prijemnika (Receiver) od sobnog termostata 22 minute, on percipira da je veza prekinuta i zaustavlja rad grijanja/hlađenja iz sigurnosnih razloga. Isto tako, u slučajevima kada se struja vrati nakon nestanka struje, prijemnik (Receiver) ne pokreće jedinicu za grijanje/hlađenje dok signal 'radi' ne stigne od sobnog termostata. Međutim, u ovom slučaju, ako sobni termostat nastavi normalno raditi, nastavit će ispravno raditi bez potrebe za intervencijom budući da šalje signal statusa prijemniku (Receiver) svakih 10 minuta.

ŠTO TREBATE ZNATI O TPI SOBNOM TERMOSTATU

• Ako se promijeni položaj TPI sobnih termostata, proces učenja će se ponovno pokrenuti. Proces učenja treba smatrati 7 dana.
• Ako se TPI sobni termostati isključe (zamjena baterije), proces učenja će se ponovno pokrenuti. Proces učenja treba smatrati 7 dana.

ČESTO POSTAVLJANA PITANJA

• Je li moj sobni termostat kompatibilan s mojim uređajem za grijanje/hlađenje?
• Ako vaš uređaj za grijanje/hlađenje ima On-Off priključke, vaš sobni termostat je kompatibilan. Informacije o vašem uređaju za grijanje/hlađenje možete pronaći u uputama za uporabu uređaja za grijanje/hlađenje ili od servisa za uređaje za grijanje/hlađenje.

• Kako ću spojiti svoj uređaj za grijanje/hlađenje s mojim prijemnikom (Receiver)?
  Preporučujemo da vezu između prijemnika (Receiver) i uređaja za grijanje/hlađenje obavljaju profesionalno kvalificirane osobe.
  Kabel 2x0.75 mm dovoljan je za vezu između prijemnika (Receiver) i uređaja za grijanje/hlađenje. Spojite jedan kraj para kabela na priključne stezaljke sobnog termostata navedene u korisničkom priručniku vašeg uređaja za grijanje/hlađenje.
  Spojite drugi kraj para kabela na COM i NO ulaze stezaljke unutar prijemnika (Receiver) kao što je prikazano u odjeljku "DIJAGRAM OŽIČENJA PRIJEMNIKA (RECEIVER)".
  Smjer krajeva kabela nije bitan.
