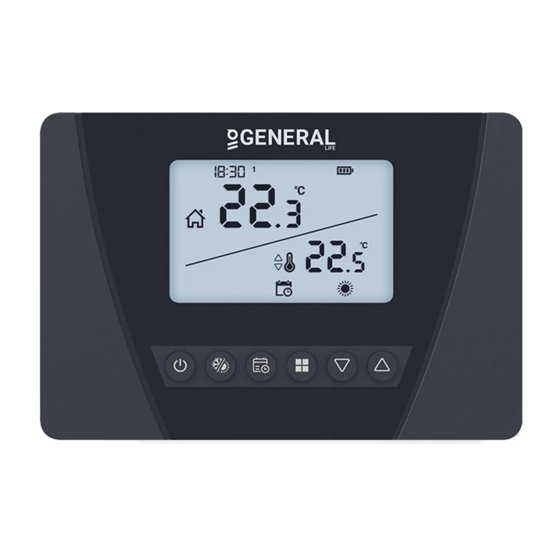

MWONGOZO WA JUMLA WA MAISHA ARUNA 302S RF - Kidhibiti cha Halijoto cha Chumba cha Dijitali

MAELEZO YA JUMLA

ARUNA 302S RF ni kidhibiti cha halijoto cha chumba kisicho na waya. Mtumiaji anaweza kupata joto/upoezaji wa starehe na wa kiuchumi zaidi kwa kurekebisha kidhibiti cha halijoto cha chumba na halijoto inayohitajika.

• Upangaji wa Kila Siku na Kila Wiki
• Chaguo Tofauti za Hali (Starehe, Uchumi, Likizo)
• Usawazishaji wa Joto
• Udhibiti wa ON/OFF (Washa/Zima)
• Muunganisho Usio na Waya
• Chaguo la Kupasha joto/Kupoeza
• Algorithm ya TPI
• Upimaji Sahihi wa Halijoto

ARUNA 302S RF na VIFAA

TAARIFA ZA KIUFUNDI

Kidhibiti cha Halijoto cha Chumba

Kipokezi

KIDHIBITI CHA HALIJOTO CHA CHUMBA

Kazi za Vifungo

Mpangilio wa Onyesho la Bidhaa

1		Kiashiria cha Saa
2		Halijoto ya Chumba
3		Hali ya Uchumi
4		Hali ya Starehe
5		Hali ya Likizo
6		Hali ya Programu ya Kila Wiki
7		Kiashiria cha Siku
8		Kiashiria cha Betri
9		Weka Halijoto
10		Kiashiria cha Kupasha joto Ikiwa Kiashiria cha Kupasha joto kinamulika, kitengo cha kupasha joto kinafanya kazi. Ikiwa Kiashiria cha Kupasha joto kimewashwa, kitengo cha kupasha joto hakifanyi kazi.
11		Kiashiria cha Kupoeza Ikiwa Kiashiria cha Kupoeza kinamulika, kitengo cha kupoeza kinafanya kazi. Ikiwa Kiashiria cha Kupoeza kimewashwa, kitengo cha kupoeza hakifanyi kazi.

KIPOKEZI

1. Kitufe cha Uendeshaji wa Mwongozo: Huzima Kipokezi na hukuruhusu kutumia kitengo cha kupasha joto/kupoeza mwenyewe.
2. Kitufe cha Kuunganisha: Huruhusu kuunganisha Kipokezi na Kidhibiti cha Halijoto cha Chumba.
3. Taa ya LED ya Kipokezi
4. Ingizo la Kebo ya Nguvu ya Kipokezi
5. Ingizo la Kebo ya Muunganisho wa Kitengo cha Kupasha joto/Kupoeza

MAELEZO YA LED YA KIPOKEZI

NAFASI YA KIDHIBITI CHA HALIJOTO CHA CHUMBA

Kidhibiti cha Halijoto cha Chumba kinahitaji kuwekwa kwenye chumba ambacho kinatumiwa mara kwa mara. Kwa mfano; sebule au mapumziko. Kuweka Kidhibiti cha Halijoto cha Chumba mahali ambapo kuna mzunguko wa hewa kama vile mlango wa chumba au upande wa dirisha kunapaswa kuepukwa. Pia mahali popote karibu na vitengo vya kupasha joto/kupoeza kama vile radiator, jiko na maeneo ambayo hupata mwanga wa jua moja kwa moja hayatafaa. Kidhibiti cha Halijoto cha Chumba kinahitaji kuwekwa juu ya sakafu urefu wa sm 150. Majaribio machache yanaweza kufanywa ili kupata eneo linalofaa zaidi.

NAFASI YA BETRI

Bonyeza bisibisi mbele kutoka kwenye nafasi iliyo chini ya Kidhibiti cha Halijoto cha Chumba, pinda vichupo na utenganishe kifuniko cha mbele. Ingiza betri mpya 2 za alkali za AAA kwenye nyumba ya betri na mwelekeo sahihi wa betri. Badilisha betri zote mbili kwa wakati mmoja. Pangilia sehemu ya mbele ya Kidhibiti chako cha Halijoto cha Chumba na nafasi inayolingana nyuma, na kisha sukuma kwa upole hadi kidhibiti cha halijoto kibanwe mahali pake.

Onyo la Betri Chini: Wakati ikoni ya " " inaonekana kwenye skrini, inamaanisha "onyo la betri chini". Inapendekezwa kubadilisha betri wakati onyo hili linaonekana.

Wakati bidhaa haitumiki kwa muda mrefu (zaidi ya siku 15), ondoa betri. Vinginevyo, hitilafu ambazo zinaweza kutokea hazitakuwa chini ya udhamini. Tafadhali tupa betri zako zilizokufa kwenye pipa la taka kwa betri.

NAFASI YA KIPOKEZI

Mambo muhimu ya kuzingatia kwa nafasi ya Kipokezi ni kuepuka mgusano wa kimwili kati ya Kipokezi na kitengo cha kupasha joto/kupoeza, na kukilinda dhidi ya vifaa kama vile maji, vumbi nk.

Vifaa vinapaswa kuwekwa ili kupunguza uharibifu wa mawimbi yaliyopokelewa na kusambazwa kwa kuzingatia pointi zifuatazo;

• Vifaa havipaswi kuwekwa kwenye nyuso za chuma.
• Vifaa havipaswi kusakinishwa karibu na nyaya za umeme na vifaa vya elektroniki kama vile kompyuta na vitengo vya televisheni.
• Vifaa havipaswi kusakinishwa karibu na miundo mikubwa ya chuma au vifaa vingine vya ujenzi kwa kutumia matundu mazuri ya chuma kama vile glasi maalum au saruji maalum.
• Umbali kati ya Kidhibiti cha Halijoto cha Chumba na Kipokezi haupaswi kuzidi mita 20 au sakafu 2.
• Kipokezi lazima kisakinishwe angalau sm 50 kutoka kwa kitengo cha kupasha joto/kupoeza.

KUWEKA KIPOKEZI

• Kwanza, zima kitengo chako cha kupasha joto/kupoeza na chanzo cha nguvu cha kitengo chako cha kupasha joto/kupoeza na mkondo wote wa umeme (fuse, soketi nk.)
• Kama inavyoonyeshwa kwenye mchoro wa muunganisho, unganisha ncha moja ya kebo ya muunganisho wa kitengo cha kupasha joto/kupoeza kwenye COM na nyingine kwenye ingizo la NO la Kipokezi.
• Unganisha ncha zingine za kebo -ambayo umeunganisha kwenye Kipokezi- kwenye terminal ya muunganisho wa kidhibiti cha halijoto cha chumba kama inavyoonyeshwa kwenye mwongozo wa mtumiaji wa kitengo chako cha kupasha joto/kupoeza.
• Lazima kwanza uunganishe kebo ya nguvu ya Kipokezi kwenye Kipokezi na kisha kwenye fuse ambayo kitengo cha kupasha joto/kupoeza kimeunganishwa.
• Baada ya kukamilisha mchakato wa muunganisho wa kebo, kwanza washa fuse yako na kisha kitengo chako cha kupasha joto/kupoeza.
• Kwa kubonyeza kitufe cha matumizi ya mwongozo ya Kipokezi kwa sekunde 2, unapaswa kuona Mwanga wa Chungwa ukiwaka kwenye Kipokezi. Kwa njia hii, baada ya kuhakikisha kuwa kitengo cha kupasha joto/kupoeza kinafanya kazi, bonyeza kitufe kile kile tena kwa sekunde 2 na uone kwamba LED ya Chungwa inazima.
• Weka Kidhibiti cha Halijoto cha Chumba ili kuunganisha Kipokezi na Kidhibiti cha Halijoto cha Chumba.

MCHORO WA WIRINGI WA RECEIVER

Uendeshaji ndani ya kitengo cha kupasha joto / kupoza au usakinishaji wa umeme lazima ufanywe na watu waliohitimu kitaaluma.

KUUNGANISHA THERMOSTAT YA CHUMBA NA RECEIVER

• Kwanza bonyeza kitufe cha kusawazisha cha Receiver kwa sekunde 2 na uone taa ya kijani inayomulika ya Receiver.
• Wakati kifaa chako kimezimwa, bonyeza na ushikilie kitufe cha "On/Off" (Washa/Zima) kwa sekunde 3.
• Bonyeza kitufe hadi menyu ya " " ionekane.
• Bonyeza kitufe cha "Up" (Juu) au "Down" (Chini) cha Thermostat yako ya Chumba wakati LED inamulika kijani.
• Ikiwa uoanishaji umefanikiwa, LED ya kijani inayomulika kwenye Receiver itakuwa imara.
• Receiver na Thermostat ya Chumba zimeunganishwa kwa kila mmoja.

USAWAZISHAJI WA JOTO LA THERMOSTAT YA CHUMBA

Sensorer za joto ambazo hutumiwa katika Thermostat za Chumba zina hisia kali. Unaweza kuhitaji kusawazisha Thermostat yako ya Chumba ikiwa ungependa kupata maadili sawa ya joto na vipima joto vingine katika nafasi yako ya kuishi.

• Wakati kifaa chako kimezimwa, bonyeza na ushikilie kitufe cha "On/Off" (Washa/Zima) kwa sekunde 3.
• Bonyeza kitufe cha "On/Off" (Washa/Zima) hadi menyu ya "" ionekane. Ili kuona joto unalotaka, weka tofauti ya joto kwa kubonyeza "Vifungo vya Kurekebisha Joto". Thamani hii inaweza kupangwa kati ya "-8°C" na "+8°C".
• Ili kuhifadhi mipangilio na kutoka, bonyeza kitufe cha "On/Off" (Washa/Zima) hadi kifaa kizime.

Kumbuka: Usawazishaji wa joto unaopendekezwa ni "0.0°C".

WEKA UPYA MIPANGILIO YA KIWANDA

Unaweza kuweka upya Thermostat yako ya Chumba kwa mipangilio yake ya msingi ya kiwanda. Operesheni hii huweka upya maadili ya joto ya modi, mpangilio wa usawazishaji na modi za kupasha joto/kuponyesha hadi mpangilio wa kiwanda. Ili kuweka upya Thermostat yako ya Chumba kwa mpangilio wa kiwanda:

• Wakati kifaa chako kimezimwa, bonyeza na ushikilie kitufe cha "On/Off" (Washa/Zima) kwa sekunde 3.
• Bonyeza kitufe cha "On/Off" (Washa/Zima) hadi menyu ya " " ionekane.
• Ukiwa kwenye menyu ya " ", chagua chaguo la " " kwa kutumia vitufe vya "Up" (Juu) au "Down" (Chini) na ubonyeze kitufe cha "On/Off" (Washa/Zima).
• Kifaa chako kitazimwa na kuwekwa upya kwa mipangilio ya kiwanda.

MIPANGILIO YA SIKU NA SAA

• Wakati Thermostat yako ya Chumba imewashwa, endelea kubonyeza kitufe cha "Weekly Program" (Programu ya Kila Wiki) kwa sekunde 3.
• Kwenye skrini ya kwanza inayoonekana, sehemu ya saa itakuwa inamulika. Unaweza kuweka saa na vitufe vya "Up" (Juu) na "Down" (Chini).
• Baada ya kuweka saa, kitufe cha "Heating & Cooling Option" (Chaguo la Kupasha joto na Kuponyesha) kinahitaji kubonyezwa mara moja. Kwa mpangilio wa dakika, sehemu ya dakika itakuwa inamulika. Unaweza kuweka dakika na vitufe vya "Up" (Juu) na "Down" (Chini).
• Baada ya kuweka dakika, kitufe cha "Heating & Cooling Option" (Chaguo la Kupasha joto na Kuponyesha) kinahitaji kubonyezwa mara moja ili kuweka siku ya wiki.
• Jumatatu imewekwa kama siku ya kwanza ya wiki na inaonyeshwa na nambari "1".
• Nambari zinaonyesha siku zifuatazo mtawalia 2-Jumanne, 3-Jumatano, 4-Alhamisi, 5-Ijumaa, 6-Jumamosi na 7-Jumapili
• Wakati mpangilio umekamilika, unaweza kutoka kwa kubonyeza kitufe cha "Weekly Program" (Programu ya Kila Wiki) kwa sekunde 3.

MPANGILIO WA MODI

Thermostat yako ya Chumba ina modi 5 tofauti. 3 kati yao (Comfort, Economy na Holiday Mode) (Modi ya Starehe, Uchumi na Likizo) ni modi zilizowekwa awali. Modi zingine ni modi ya mwongozo na modi ya programu ya kila wiki.
Katika modi zilizowekwa awali, maadili ya joto yanategemea chaguo za mtumiaji ambazo zimewekwa mwanzoni. Modi ya mwongozo inaruhusu Thermostat ya Chumba kufanya kazi ndani ya joto ambalo linahitajika na kuwekwa moja kwa moja na mtumiaji. Modi ya Programu ya Kila Wiki inaendelea kufanya kazi kulingana na ratiba ya kila wiki iliyoamuliwa na mtumiaji.

Ili kubadilisha maadili ya joto ya modi zilizowekwa awali:

• Bonyeza na ushikilie kitufe cha "Mode" (Modi) kwa sekunde 3 wakati Thermostat yako ya Chumba imewashwa.
• Thamani ya joto ya Comfort Mode (Modi ya Starehe) itaonekana. Unaweza kurekebisha thamani ya joto ya Comfort Mode (Modi ya Starehe) kwa kubonyeza vitufe vya "Up" (Juu) na "Down" (Chini).
• Wakati mpangilio umekamilika, unaweza kurekebisha thamani ya joto ya Economy Mode (Modi ya Uchumi) na vitufe vya "Up" (Juu) na "Down" (Chini) kwa kubonyeza kitufe cha "Mode" (Modi) tena.
• Unaweza kutoka kwenye skrini ya mpangilio kwa kubonyeza kitufe cha "Mode" (Modi) sekunde 3.
• Ili kubadilisha joto la modi ya mwongozo, bonyeza kitufe cha "Up" (Juu) au "Down" (Chini) ukiwa kwenye skrini kuu. Thermostat ya Chumba itabadilika kwenda Modi ya Mwongozo mara tu kitufe cha "Up" (Juu) au "Down" (Chini) kitakapobonyezwa.
• Unaweza kubonyeza kitufe cha "Mode" (Modi) ili kubadilisha kwenda kwa modi zingine.

PROGRAMU YA KILA WIKI

Unaweza kuweka ratiba ya uendeshaji ya Thermostat yako ya Chumba na modi ya programu ya kila wiki. Thamani 7 tofauti za joto zinaweza kuwekwa kwa kila siku katika programu ya kila wiki. Thamani hizi zinaweza kuwekwa katika skrini za kurekebisha joto '' P0-P6''.

• Ili kuweka ratiba ya kila wiki, bonyeza na ushikilie kitufe cha "Weekly Program" (Programu ya Kila Wiki) kwa sekunde 3 wakati Thermostat yako ya Chumba imewashwa. Mpangilio wa "Saa, Dakika na Siku" utaonekana. Bonyeza kitufe cha "Heating & Cooling Option" (Chaguo la Kupasha joto na Kuponyesha) hadi menyu ya "Weekly Program" (Programu ya Kila Wiki) (P0) ionekane.
• Siku za wiki zitakuwa zinamulika kwenye skrini. Unaweza kuanzisha mpangilio wa programu ya kila wiki ikiwa unataka kuweka ratiba sawa kwa kila siku ya wiki.
• Bonyeza kitufe cha "Up" (Juu) mara moja ikiwa unataka kuweka ratiba sawa kwa siku za wiki. Siku tano za kwanza za wiki zitakuwa zinamulika kwenye skrini.
• Bonyeza kitufe cha "Up" (Juu) mara moja zaidi ikiwa unataka kuweka ratiba sawa tu kwa wikendi. Siku mbili za mwisho za wiki zitakuwa zinamulika kwenye skrini.
• Bonyeza kitufe cha "Up" (Juu) mara moja zaidi ikiwa unataka kuweka ratiba sawa kwa kila siku ya wiki. Siku ya 1 ya wiki itakuwa inamulika kwenye skrini. Unaweza kubadilisha kati ya siku kwa kubonyeza kitufe cha "Up" (Juu). Bonyeza kitufe cha "Down" (Chini) ili kubadilisha kwenda siku iliyotangulia.
• Bonyeza kitufe cha "Weekly Program" (Programu ya Kila Wiki) mara moja ili kuweka ratiba.
• "P0" itakuwa inamulika kwenye skrini. Weka thamani ya joto ya "P0" kwa kubonyeza kitufe cha "Weekly Program" (Programu ya Kila Wiki) mara moja zaidi. Mpangilio wa saa wa "P0" hauwezi kubadilishwa kwani ni mpangilio wa kiwanda.
• Bonyeza kitufe cha "Weekly Program" (Programu ya Kila Wiki) tena. Kiashiria cha siku kitakuwa kinamulika. Ikiwa hautabadilisha siku, bonyeza kitufe cha "Weekly Program" (Programu ya Kila Wiki) tena na ubadilishe kwenda kwa mpangilio wa "P1" kwa kubonyeza kitufe cha "Up" (Juu).
• Kwanza, mpangilio wa saa utaonekana kwenye skrini. Mara tu unapokamilisha mpangilio wa saa, rekebisha mpangilio wa dakika kwa kubonyeza kitufe cha "Weekly Program" (Programu ya Kila Wiki). Baada ya mpangilio wa dakika, bonyeza kitufe cha "Weekly Program" (Programu ya Kila Wiki) ili kuweka thamani ya joto.  Fuata hatua sawa kwa mipangilio mingine ya ratiba.
• Mara tu mabadiliko yote yamefanywa, bonyeza na ushikilie kitufe cha "Weekly Program" (Programu ya Kila Wiki) kwa sekunde 3 ili kuhifadhi.

Kumbuka: Ili kuangalia ratiba ya kila wiki ambayo imewekwa bila kufanya mabadiliko yoyote, bonyeza kitufe cha "Weekly Program" (Programu ya Kila Wiki) mara moja wakati Thermostat yako ya Chumba imewashwa. Bonyeza vitufe vya "Up" (Juu) na "Down" (Chini) ili kuona siku, bonyeza kitufe cha "Mode" (Modi) ili kuona mipangilio kati ya "P0-P6".

MANTIKI YA UENDESHAJI YA TPI ROOM THERMOSTAT

Thermostat yako ya Chumba inafanya kazi na algorithm ya TPI. Thermostat za Chumba zinazotumia teknolojia ya TPI hutabiri wakati joto la nyumba yako litapanda juu au chini ya joto lililowekwa na kuwasha na kuzima kitengo cha kupasha joto / kupoza ipasavyo. Hii inahakikisha kuwa nyumba yako inakaa kwenye joto uliloweka bila kupotoka kwa kiwango cha juu kwenda juu na chini.

• TPI ni nini?

Teknolojia ya TPI imeundwa kuhakikisha kuwa unapata ufanisi bora wa nishati kutoka kwa mfumo wako wa kupasha joto / kupoza. Inapima na kutumia nyakati bora zaidi za kupeleka na kudumisha nyumba yako katika kiwango cha joto kilichowekwa.

• TPI inafanyaje kazi?

Shukrani kwa teknolojia ya hali ya juu ya akili bandia inayopatikana kwenye programu, inabadilika kwa mabadiliko ya joto ya mazingira ambayo iko. Kwa kuunda ramani ya jumla ya joto ya nyumba yako, inajifunza inachukua muda gani kufikia joto la chumba unachotaka na jinsi ya kudumisha joto hili. Kwa njia hii, hutoa matumizi ya chini ya nishati kwa kuhesabu ni muda gani kitengo chako cha kupasha joto / kupoza kinapaswa kufanya kazi.

• Tofauti ni nini?

Katika thermostat za chumba zisizo za TPI, kitengo cha kupasha joto / kupoza hufanya kazi na kusimama kila mara hadi kupita thamani ya joto iliyowekwa. Ikiwa joto lililowekwa linashuka chini ya kiasi fulani, kitengo cha kupasha joto / kupoza kitafanya kazi tena. Hii inaunda mabadiliko makubwa ya joto na udhibiti mdogo wa nishati. Thermostat za Chumba za TPI, kwa upande mwingine, hutoa akiba kubwa na faraja ikilinganishwa na thermostat za chumba za On/Off (Washa/Zima) na faida iliyo nayo.

Modi ya Kupasha joto

Thermostat yako ya chumba inachukua wastani wa joto la chumba la sekunde 40 za mwisho kama msingi. Na algorithm ya TPI katika bidhaa kwa kuunda ramani ya jumla ya joto ya nyumba yako, inajifunza inachukua muda gani kufikia joto la chumba unachotaka na jinsi joto hili linavyodumishwa. Kwa hivyo, inahakikisha kuwa joto la chumba linabaki ndani ya kiwango fulani.

GRAFIKI YA UENDESHAJI YA MODI YA KUPASHA JOTO YA TPI ROOM THERMOSTAT

Modi ya Kuponyesha

Thermostat yako ya chumba inachukua wastani wa joto la chumba la sekunde 40 za mwisho kama msingi. Na algorithm ya TPI katika bidhaa kwa kuunda ramani ya jumla ya joto ya nyumba yako, inajifunza inachukua muda gani kufikia joto la chumba unachotaka na jinsi joto hili linavyodumishwa. Kwa hivyo, inahakikisha kuwa joto la chumba linabaki ndani ya kiwango fulani.

GRAFIKI YA UENDESHAJI YA MODI YA KUPONYESHA YA TPI ROOM THERMOSTAT

Thermostat yako ya Chumba hutuma ishara ya mwisho ya hali kwa Receiver kila dakika 10. Kwa hivyo, Thermostat yako ya Chumba na Receiver hufanya kazi kwa usawa. Ikiwa ishara haiwezi kufikia Receiver kutoka kwa Thermostat ya Chumba kwa dakika 22, inaona kuwa muunganisho umevunjika na inasimamisha operesheni ya kupasha joto/kuponyesha kwa sababu za usalama. Vivyo hivyo, katika hali ambapo umeme unarudi baada ya kukatika kwa umeme, Receiver haifanyi kazi kitengo cha kupasha joto/kuponyesha hadi ishara ya 'operate' (fanya kazi) ifike kutoka kwa Thermostat ya Chumba. Walakini, katika kesi hii, ikiwa Thermostat ya Chumba inaendelea kufanya kazi kawaida, itaendelea kufanya kazi vizuri bila hitaji lolote la kuingilia kati kwani inatuma ishara ya hali kwa Receiver kila dakika 10.

MAMBO YA KUJUA KUHUSU TPI ROOM THERMOSTAT

• Ikiwa uwekaji wa Thermostat za Chumba za TPI umebadilishwa, mchakato wa kujifunza utaanza upya. Mchakato wa kujifunza unapaswa kuzingatiwa kama siku 7.
• Ikiwa Thermostat za Chumba za TPI zimezimwa (ubadilishaji wa betri), mchakato wa kujifunza utaanza upya. Mchakato wa kujifunza unapaswa kuzingatiwa kama siku 7.

MASWALI YANAYOULIZWA MARA KWA MARA

• Je, Thermostat yangu ya Chumba inaoana na kitengo changu cha kupasha/kupoeza joto?
• Ikiwa kitengo chako cha kupasha/kupoeza joto kina miunganisho ya On-Off, Thermostat yako ya Chumba inaoana. Unaweza kupata maelezo kuhusu kitengo chako cha kupasha/kupoeza joto kutoka kwenye mwongozo wa uendeshaji wa kitengo chako cha kupasha/kupoeza joto au kutoka kwa huduma ya kitengo chako cha kupasha/kupoeza joto.

• Nitaunganishaje kitengo changu cha kupasha/kupoeza joto na Receiver yangu?
  Tunapendekeza kwamba muunganisho kati ya Receiver na kitengo cha kupasha/kupoeza joto ufanywe na watu waliohitimu kitaaluma.
  Kebo ya 2x0.75 mm inatosha kwa muunganisho wa Receiver – kitengo cha kupasha/kupoeza joto. Unganisha ncha moja ya jozi ya kebo kwenye vituo vya muunganisho vya thermostat ya chumba vilivyoainishwa katika mwongozo wa mtumiaji wa kitengo chako cha kupasha/kupoeza joto.
  Unganisha ncha nyingine ya jozi ya kebo kwenye ingizo za COM na NO za terminal ndani ya Receiver kama inavyoonyeshwa katika sehemu ya "RECEIVER WIRING DIAGRAM" (Mchoro wa Wiring wa Receiver).
  Mwelekeo wa ncha za kebo haijalishi.
