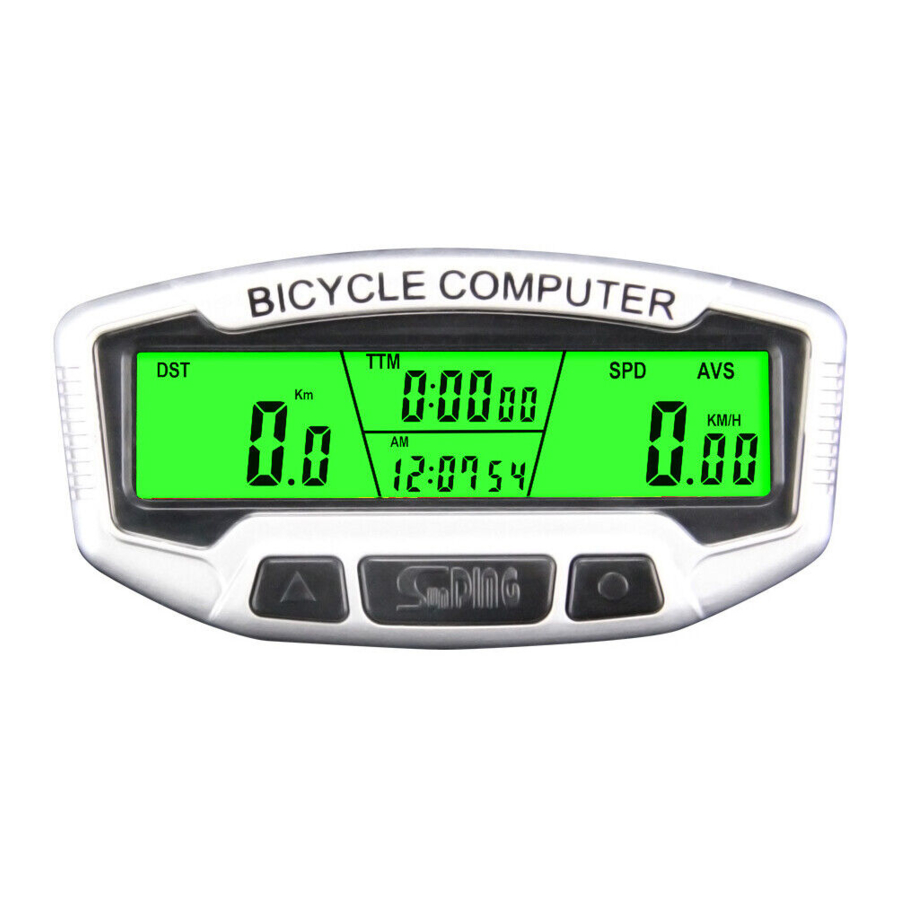

SunDING SD-558A - Příručka k příslušenství pro jízdní kola

POSTUPY INSTALACE

MONTÁŽNÍ DRŽÁK A HLAVNÍ JEDNOTKA

Připevněte počítač k montážní patce zasunutím jednotky, dokud pevně nezapadne do své polohy. Chcete-li jej vyjmout, stiskněte tlačítko na něm v opačném směru. Chcete-li zkontrolovat správnou funkci rychlosti a zarovnání senzoru.

MAGNET BEZDRÁTOVÉHO VYSÍLAČE

Připevněte vysílač senzoru k levé vidlici, čím blíže, tím lépe. Pomocí podložek upravte průměr a pomocí kabelových svazků (viz níže) jej připevněte k vidlici. Umístěte vysílač senzoru a magnet, jak je znázorněno, a ujistěte se, že oblouk magnetu protíná zarovnání označené na vysílači senzoru s mezerou 1. 5 mm. Zarovnání, otočení. přední kolo s počítačem v režimu rychlosti. Upravte polohu senzoru a magnetu, pokud není žádná nebo slabá reakce.

NASTAVENÍ HLAVNÍ JEDNOTKY

POKYNY K REŽIMU (MODE INSTRUCTION)
Po nastavení baterie se přepne do režimu DISPLAY (DST). Stále stiskněte tlačítko MODE, přepne se do režimu UP nebo DOWN. Režim DST je výchozí.

VSTUP DO REŽIMU NASTAVENÍ DAT (ENTER THE DATA SETTING MODE)
V režimu DST a ODO stiskněte tlačítko SET na 3 sekundy pro vstup do REŽIMU NASTAVENÍ DAT.

NASTAVENÍ TEPLOTY (C / F)
Když jste v REŽIMU NASTAVENÍ DAT, stiskněte tlačítko UP pro výběr C a F. Stiskněte tlačítko SET pro potvrzení a vstup do REŽIMU NASTAVENÍ HODIN.

NASTAVENÍ HODIN 12/24
Stiskněte tlačítko UP pro nastavení 12 24 hodin / výměna Stiskněte tlačítko SET pro. potvrzení a vstup do nastavení hodin, když číslice označující HODINU začne blikat, stiskněte tlačítko UP pro její úpravu. Pokračujte stisknutím tlačítka SET pro vstup do režimu nastavení Minuta Sekunda, stiskněte tlačítko UP pro jeho úpravu, po dokončení stiskněte tlačítko SET pro nastavení velikosti kola

NASTAVENÍ VELIKOSTI KOLA
Výchozí nastavení obvodu kola je 2080 mm Vyberte správnou hodnotu obvodu kola z referenčního grafu. Stiskněte. Tlačítko UP pro posun podle potřeby a tlačítko SET pro potvrzení a posun. (Rozsah 0 9999 mm)

Pokud velikost kola není v tabulce nebo pokud chcete přesnější, obvod kalibračního kola lze vypočítat následovně Označte, : pneumatiku a místo na podlaze Odvalte kolo dopředu o úplnou otáčku. dokud se značka pneumatiky znovu nedotkne podlahy a neoznačte místo Změřte. vzdálenost mezi značkami na podlaze v milimetrech a zadejte výsledek do počítače. (1 palec = 2,54 mm)

NASTAVENÍ (KM/H) / (M/H)
Po nastavení obvodu se přepne do režimu nastavení (km/h nebo m/h. Stiskněte tlačítko UP pro výběr km h nebo m h Stiskněte tlačítko SET / /. pro potvrzení a vstup do režimu ODO SET

NASTAVENÍ CELKOVÉHO POČÍTAČE KILOMETRŮ
Stiskněte tlačítko UP pro úpravu blikání. Záznam ODO. Stiskněte tlačítko SET pro posun. Výchozí číslo je 0000 (rozsah 0 9999 km/mil). Po dokončení nastavení ODO stiskněte tlačítko SET pro režim RAT.

NASTAVENÍ RAT
V režimu RAT stiskněte tlačítko UP pro úpravu, stiskněte tlačítko SET pro posun. Výchozí číslo je 00: 00: 00 (rozsah 0'9999 hodin). Po dokončení nastavení RAT stiskněte tlačítko SET pro režim DISPLAY.

NASTAVENÍ TM UP A TRIP UP
V režimu DISPLAY stiskněte tlačítko MODE pro vstup do režimu TM UP A TRIP UP, stiskněte tlačítko SET na 3 sekundy pro vstup do režimu TM UP A TRIP UP SET. Stiskněte tlačítko UP pro úpravu, stiskněte tlačítko SET pro posun. Výchozí číslo TM UP je 00:00:00 (rozsah: 0-99. 99. 99 hodin). Výchozí číslo TRIP UP je 000. 0 (rozsah: 000. 0-999. 9 km/mil). Stiskněte "SET" zpět do režimu TM UP A TRIP UP.

NASTAVENÍ TM DOWN A TRIP DOWN
V režimu TM UP A TRIP UP stiskněte tlačítko SET pro vstup do režimu TM DN A TRIP DN. Stiskněte tlačítko SET na 3 sekundy pro vstup do TM DN A TRIP DN SET. Stiskněte tlačítko UP pro úpravu, stiskněte tlačítko SET pro posun. Výchozí číslo TM DN je 00:00:00 (rozsah: 0°99:99:99 hodin). Výchozí číslo TRIP DN je 000. 0 (rozsah: 0-999. 9 km/mil). Stiskněte SET zpět do režimu TM DN A TRIP DN.

VRÁCENÍ DO TOVÁRNÍHO NASTAVENÍ
V libovolném režimu stiskněte tlačítko SET a UP na 5 sekund, vymažte všechna data kromě HODIN Vyjmutí baterie vymaže všechna data a vrátí se do továrního nastavení

FUNKCE

SPD
Rychlost se neustále zobrazuje na obrazovce, její maximální hodnota je 99,9 km/h (m/h) a je přesná na +/- 0,1 km (m/n).

SPD CONTAST
Během jízdy ""' a '' označují, že aktuální rychlost je vyšší nebo nižší než průměrná rychlost (AVS).

ODO
V režimu ODO se na obrazovce zobrazuje celková vzdálenost, její rozsah kilometrů je 0,00 9999 km (m). Zobrazení se vrátí na 0, když hodnota překročí svůj maximální limit.

DST
V režimu DST se na spodním řádku zobrazuje vzdálenost pro jednu jízdu. DST se pohybuje od 0 9999 km (m), když hodnota překročí limit rozsahu, automaticky se restartuje od 0. Časové i vzdálenostní záznamy budou vymazány, když čas jedné jízdy překročí limit rozsahu.

MAX SPD
V režimu MXS se na spodním řádku zobrazuje maximální rychlost.

AVS
V režimu AVS se na spodním řádku zobrazuje průměrná rychlost.

TM
V režimu TM se na horním řádku zobrazuje čas jízdy. TM se pohybuje v rozmezí 0:00:00-99:59:59. Vrátí se na 0, když hodnota překročí limity.

TTM
Celkový čas jízdy TTM se pohybuje v rozmezí 0:00:00-9999 hodin.

RAT
Celkový uplynulý čas RAT. se pohybuje v rozmezí 0:00:00-9999 hodin.

STOPKY
V režimu DST nebo ODO stiskněte tlačítko SET, zobrazí se STOPKY. Spusťte stopky pomocí tlačítka UP, stiskněte tlačítko UP znovu a hodinky se zastaví, dalším tlačítkem UP se znovu spustí. Opětovným stisknutím tlačítka SET se hodinky vynulují.

REŽIM SPÁNKU (SLEEP MODE)
Pokud po dobu 300 sekund nebyl zadán žádný signál, počítač automaticky přejde do režimu spánku, ale CLK zůstane. Vrátí se do předchozího režimu se všemi shromážděnými daty, když je zadán jakýkoli signál nebo je stisknuto jakékoli tlačítko.

PODSVÍCENÍ (BACK LIGHT)
Funkce podsvícení se zapne, když stisknete libovolné tlačítko během PM: 17:00 - AM:08: 00, a automaticky se vypne během několika sekund. V jinou dobu nebude fungovat.

TEPLOTA
Rozsah teplot je následující: - 20C - 70C nebo - 4F - 158F

UPOZORNĚNÍ NA PŘEKROČENÍ RYCHLOSTI
Když SPD > 20 KM/H, SPD bude svítit, když rychlost < 20 KMH, přestane.

UPOZORNĚNÍ NA ÚDRŽBU
Když ODO 500 > KM, bude svítit, stiskněte současně UP a MODE, vymaže se .

PŘIPOMENUTÍ PÉČE
Když ODO 300 > KM, bude svítit, stisknutím současně SET a MODE vymažete .

PAMĚŤ ZMRAZENÉHO SNÍMKU
Stisknutím tlačítka UP v libovolném REŽIMU (Kromě režimu STOPKY vstoupíte do režimu paměti zmrazeného snímku). Na obrazovce se zobrazí blikající data TM. Zobrazení zobrazí záznamy DST TTM nebo TM SPD Pokračujte stisknutím tlačítka UP pro ukončení tohoto režimu.

PORUCHY A PROBLÉMY

KMH SE NEZOBRAZUJE

1. Nesprávné zarovnání magnetu/senzoru.

ZOBRAZUJE SE NEPŘESNÁ HODNOTA

1. Nesprávný vstup, například obvod kola.

POMALÁ ODEZVA ZOBRAZENÍ

1. Teplota překračuje provozní limity (0ºc-55ºC).

ČERNÉ ZOBRAZENÍ

1. Příliš vysoká teplota nebo je displej příliš dlouho vystaven přímému slunečnímu záření.

ZOBRAZENÍ SLÁBNE

1. Špatný kontakt baterie nebo vybitá baterie.

ZOBRAZENÍ ZOBRAZUJE NEPRAVIDELNÉ ÚDAJE

1. Vyjměte baterii a po 10 sekundách ji znovu nainstalujte.

PŘI ZATŘESENÍ POČÍTAČEM SE OZÝVÁ NEVYPÍNATELNÝ ZVUK

1. Hlas spínače s rolovací kuličkou/ zatřesení počítačem v režimu spánku, automatické probuzení počítače.
