SunDING SD-558A - Príručka k príslušenstvu pre bicykle

FUNKČNÉ ILUSTRÁCIE

• SPD AKTUÁLNA RÝCHLOSŤ
• ODO ODOMETER (počítadlo kilometrov) ( 0.00 9999 km/m)
• DST VZDIALENOSŤ TRASY
• MXS MAXIMÁLNA RÝCHLOSŤ
• AVS PRIEMERNÁ RÝCHLOSŤ
• TTM CELKOVÝ ČAS TRASY
• TM ČAS TRASY
• RAT ČAS JAZDY CELKOM
• CLK HODINY 12H/24H.
• SW STOPKY
• TEPLOTA ( -20 ~7 0 )
• TM UP ČAS TRASY HORE
• TM DN ČAS TRASY DOLE
• TRIP UP VZDIALENOSŤ TRASY HORE
• TRIP DN VZDIALENOSŤ TRASY DOLE
• COMPARATOR (komparátor)
• Km Mile SELECTION (výber) /
• MAINTENANCE ALERT (upozornenie na údržbu)
• CARE REMINDER (pripomienka starostlivosti)
• OVER SPEED REMINDER (upozornenie na prekročenie rýchlosti)
• SETTING TYRE CIRCUMFERENCE (nastavenie obvodu pneumatiky)
• SETTING THE LAST VALUE OF ODOMETER (nastavenie poslednej hodnoty počítadla kilometrov) / ODO
• SETTING THE LAST VALUE OF TOTAL TIME (nastavenie poslednej hodnoty celkového času)
• FREEZE FRAME MEMORY (pamäť zmrazeného obrazu)
• LCD BACKLIGHT (podsvietenie LCD)
• LOW BATTERY INDICATOR (indikátor slabej batérie)
• AUTO ON/OFF (automatické zapnutie/vypnutie)

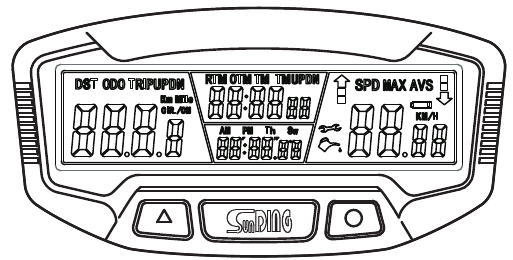

ILUSTRÁCIA HLAVNEJ JEDNOTKY

	MAINTENANCE ALERT (upozornenie na údržbu)
	CARE REMINDER (pripomienka starostlivosti)
	COMPAPATOR (komparátor)
	LOW BATTERY INDICATOR (indikátor slabej batérie)
	UP BUTTON (tlačidlo hore)
	SET BUTTON (tlačidlo nastavenia)
	MODE BUTTON (tlačidlo režimu)

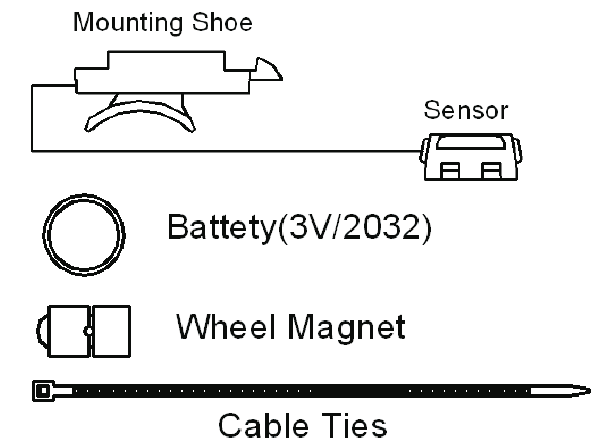

ILUSTRÁCIE KOMPONENTOV

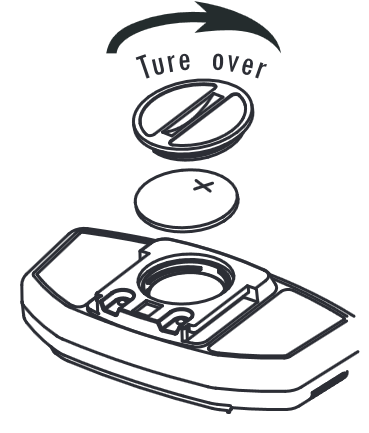

INŠTALÁCIA BATÉRIE

Odstráňte kryt batérie zo spodnej časti počítača pomocou plochého skrutkovača, vložte batériu CR2032 s kladným (+) pólom smerom ku krytu batérie a kryt vráťte späť. Ak sa na LCD zobrazujú nepravidelné údaje, vyberte batériu a znova ju nainštalujte.

POSTUPY INŠTALÁCIE

MONTÁŽ DRŽIAKA A HLAVNEJ JEDNOTKY

Pripevnite počítač k montážnej pätke posunutím jednotky, kým pevne nezapadne na svoje miesto. Ak ho chcete odstrániť, stlačte tlačidlo na ňom v opačnom smere. Na kontrolu správnej funkcie rýchlosti a zarovnania snímača.

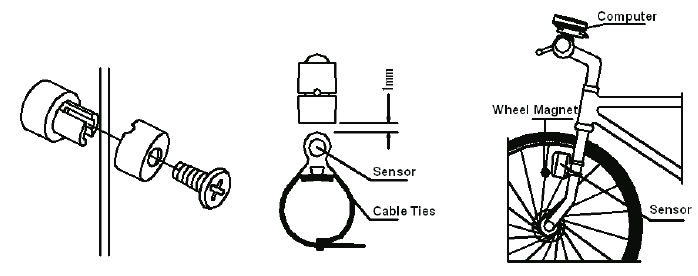

BEZDRÔTOVÝ MAGNET VYSIELAČA

Pripevnite snímač vysielača na ľavú čepeľ vidlice, čím bližšie, tým lepšie. Pomocou podložiek upravte priemer a pomocou káblových zväzkov (zobrazené nižšie) ho pripevnite k vidlici. Umiestnite snímač vysielača a magnet, ako je znázornené, uistite sa, že oblúk magnetu pretína zarovnanie označené na snímači vysielača s odstupom 1. 5 mm. Zarovnanie, otáčanie. predné koleso s počítačom v režime rýchlosti. Upravte polohu snímača a magnetu, ak nie je žiadna alebo slabá reakcia.

NASTAVENIE HLAVNEJ JEDNOTKY

MODE INSTRUCTION (návod na použitie režimu)
Keď nastavíte batériu, prepne sa do režimu DISPLAY (DST) (zobrazenie (DST)). Stále stlačte tlačidlo MODE (režim), prejde do režimu UP (hore) alebo DOWN (dole). Režim DST je predvolený.

ENTER THE DATA SETTING MODE (vstup do režimu nastavenia údajov)
V režime DST a ODO stlačte tlačidlo SET (nastavenie) na 3 sekundy, čím vstúpite do režimu DATA SETTING (nastavenie údajov).

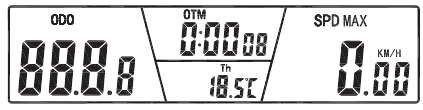

SET TEMPERATURE (C / F) (nastavenie teploty (C / F))
Keď ste v režime DATA SETTING (nastavenie údajov), stlačte tlačidlo UP (hore) na výber C a F. Stlačte tlačidlo SET (nastavenie) na potvrdenie a vstup do režimu CLOCK SET (nastavenie hodín).

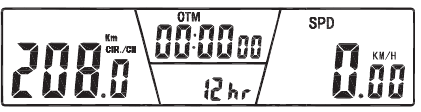

SET 12/24 CLOCK (nastavenie hodín 12/24)
Stlačením tlačidla UP (hore) nastavíte 12 24 hodín / výmenu. Stlačte tlačidlo SET (nastavenie) na. potvrdenie a vstup do nastavenia hodín, keď začne blikať údaj označujúci HODINU, stlačte tlačidlo UP (hore) na jeho úpravu. Pokračujte stláčaním tlačidla SET (nastavenie) na vstup do režimu nastavenia minút a sekúnd, stlačte tlačidlo UP (hore) na jeho úpravu. Po dokončení stlačte tlačidlo SET (nastavenie) na nastavenie veľkosti kolesa

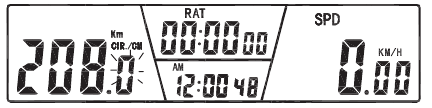

SET WHEEL SIZE (nastavenie veľkosti kolesa)
Predvolené nastavenie obvodu kolesa je 2080 mm. Vyberte správny údaj obvodu kolesa z referenčnej tabuľky. Stlačte tlačidlo UP (hore) na posun podľa potreby a tlačidlo SET (nastavenie) na potvrdenie a posun. (Rozsah 0 9999 mm)

Ak veľkosť kolesa nie je v tabuľke alebo ak chcete presnejšie, kalibračný obvod kolesa sa dá vypočítať nasledovne Označte, : pneumatiku a bod na podlahe Posuňte koleso dopredu o jednu úplnú otáčku. kým sa značka na pneumatike opäť nedotkne podlahy a označte bod Zmerajte. vzdialenosť medzi značkami na podlahe v milimetroch a zadajte výsledok do počítača. (1 palec = 2,54 mm)

SET (KM/H) / (M/H) (nastavenie (KM/H) / (M/H))
Po nastavení obvodu sa prepne do režimu nastavenia (km/h alebo m/h. Stlačením tlačidla UP (hore) vyberte km h alebo m h Stlačte tlačidlo SET (nastavenie) / /. na potvrdenie a vstup do režimu ODO SET (nastavenie počítadla kilometrov)

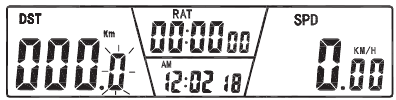

SET ODOMETER (nastavenie počítadla kilometrov)
Stlačením tlačidla UP (hore) upravte blikanie. Záznam ODO. Stlačením tlačidla SET (nastavenie) sa posuniete. Predvolené číslo je 0000 (rozsah 0 9999 km/míľ). Po dokončení nastavenia ODO stlačte tlačidlo SET (nastavenie) na režim RAT.

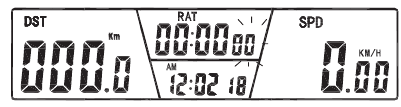

SET RAT (nastavenie RAT)
V režime RAT stlačte tlačidlo UP (hore) na úpravu, stlačením tlačidla SET (nastavenie) sa posuniete. Predvolené číslo je 00: 00: 00 (rozsah 0'9999 hodín). Po dokončení nastavenia RAT stlačte tlačidlo SET (nastavenie) na režim DISPLAY (zobrazenie).

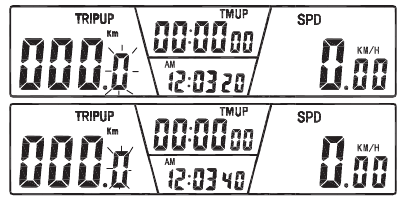

SET TM UP AND TRIP UP (nastavenie TM hore a TRIP hore)
V režime DISPLAY (zobrazenie) stlačte tlačidlo MODE (režim) na vstup do režimu TM UP AND TRIP UP (TM hore a TRIP hore), stlačte tlačidlo SET (nastavenie) na 3 sekundy na vstup do režimu TM UP AND TRIP UP SET (nastavenie TM hore a TRIP hore). Stlačením tlačidla UP (hore) upravte, stlačením tlačidla SET (nastavenie) sa posuniete. Predvolené číslo TM UP je 00:00:00 (rozsah: 0-99. 99. 99 hodín). Predvolené číslo TRIP UP je 000. 0 (rozsah: 000. 0-999. 9 km/míľ). Stlačením tlačidla "SET (nastavenie)" sa vrátite do režimu TM UP AND TRIP UP (TM hore a TRIP hore).

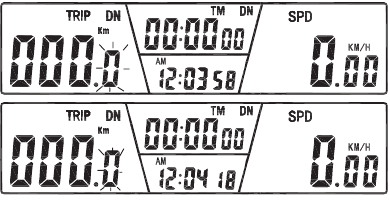

SET TM DOWN AND TRIP DOWN (nastavenie TM dole a TRIP dole)
V režime TM UP AND TRIP UP (TM hore a TRIP hore) stlačte tlačidlo SET (nastavenie) na vstup do režimu TM DN AND TRIP DN (TM dole a TRIP dole). Stlačte tlačidlo SET (nastavenie) na 3 sekundy na vstup do režimu TM DN AND TRIP DN SET (nastavenie TM dole a TRIP dole). Stlačením tlačidla UP (hore) upravte, stlačením tlačidla SET (nastavenie) sa posuniete. Predvolené číslo TM DN je 00:00:00 (rozsah: 0°99:99:99 hodín). Predvolené číslo TRIP DN je 000. 0 (rozsah: 0-999. 9 km/míľ). Stlačením tlačidla SET (nastavenie) sa vrátite do režimu TM DN AND TRIP DN (TM dole a TRIP dole).

RETURN TO FACTORY SETTING (návrat na výrobné nastavenia)
V akomkoľvek režime stlačte tlačidlá SET (nastavenie) a UP (hore) na 5 sekúnd, čím vymažete všetky údaje okrem hodín. Vybratím batérie sa vymažú všetky údaje a vrátite sa na výrobné nastavenia.

FUNKCIA

SPD
Rýchlosť sa neustále zobrazuje na obrazovke, jej maximálna hodnota je 99,9 km/h (m/h) a je presná na +/- 0,1 km (m/n).

SPD CONTAST (kontrast SPD)
Počas jazdy ""' a '' označujú, či je aktuálna rýchlosť vyššia alebo nižšia ako priemerná rýchlosť (AVS).

ODO
V režime ODO sa na obrazovke zobrazuje celková vzdialenosť, jej rozsah kilometrov je 0,00 9999 km (m). Zobrazenie sa vráti na 0, keď hodnota prekročí svoj maximálny limit.

DST
V režime DST sa na spodnom riadku zobrazuje vzdialenosť pre jednu trasu. DST sa pohybuje od 0 9999 km (m), keď hodnota prekročí limit rozsahu, automaticky sa reštartuje od 0. Časové aj vzdialenostné záznamy sa vymažú, keď čas jednej trasy prekročí limit rozsahu.

MAX SPD (maximálna SPD)
V režime MXS sa na spodnom riadku zobrazuje maximálna rýchlosť.

AVS
V režime AVS sa na spodnom riadku zobrazuje priemerná rýchlosť.

TM
V režime TM sa na hornom riadku zobrazuje čas trasy. TM sa pohybuje od 0:00:00 do 99:59:59. Vráti sa na 0, keď hodnota prekročí limity.

TTM
Celkový čas jazdy TTM sa pohybuje od 0:00:00 do 9999 hodín.

RAT
Celkový uplynutý čas RAT. sa pohybuje od 0:00:00 do 9999 hodín.

STOPWATCH (stopky)
V režime DST alebo ODO stlačte tlačidlo SET (nastavenie), zobrazí sa STOPWATCH (stopky). Spustite stopky pomocou tlačidla UP (hore), opätovným stlačením tlačidla UP (hore) sa stopky zastavia, ďalším stlačením tlačidla UP (hore) sa opäť spustia. Opätovným stlačením tlačidla SET (nastavenie) sa stopky vynulujú.

SLEEP MODE (režim spánku)
Ak sa počas 300 sekúnd nezaznamená žiadny signál, počítač automaticky prejde do režimu spánku, ale CLK zostáva. Vráti sa do predchádzajúceho režimu so všetkými zhromaždenými údajmi, keď sa zaznamená akýkoľvek signál alebo sa stlačí akékoľvek tlačidlo.

BACK LIGHT (podsvietenie)
Funkcia podsvietenia sa zapne, keď stlačíte akékoľvek tlačidlo počas PM: 17:00 - AM:08: 00 a automaticky sa vypne v priebehu niekoľkých sekúnd. V inom čase nebude fungovať.

TEMPERATURE (teplota)
Rozsah pre teplotu je nasledovný: - 20C - 70C alebo - 4F - 158F

OVER SPEED REMINDER (upozornenie na prekročenie rýchlosti)
Keď SPD > 20 KM/H, SPD bude svietiť, keď rýchlosť < 20 KMH, prestane.

MAINTENANCE ALERT (upozornenie na údržbu)
Keď ODO 500 > KM, bude svietiť, stlačte súčasne tlačidlá UP (hore) a MODE (režim), čím vymažete .

CARE REMINDER (pripomienka starostlivosti)
Keď ODO 300 > KM, bude svietiť, súčasným stlačením tlačidiel SET (nastavenie) a MODE (režim) vymažete .

FREEZE FRAME MEMORY (pamäť zmrazeného obrazu)
Stlačením tlačidla UP (hore) v akomkoľvek režime (okrem režimu STOPWATCH (stopky) vstúpite do režimu pamäte zmrazeného obrazu). Na obrazovke sa zobrazia blikajúce údaje TM. Na displeji sa zobrazia záznamy DST TTM alebo TM SPD Pokračovaním v stláčaní tlačidla UP (hore) ukončíte tento režim.

PORUCHY A PROBLÉMY

KMH BEZ ZOBRAZENIA

1. Nesprávne zarovnanie magnetu/snímača.

Zobrazuje sa nepresná hodnota

1. Nesprávne zadané údaje, ako napríklad obvod kolesa.

Pomalá odozva displeja

1. Teplota prekračuje prevádzkové limity (0ºc-55ºC).

Čierny displej

1. Príliš vysoká teplota alebo displej vystavený priamemu slnečnému žiareniu príliš dlho.

Zobrazenie na displeji slabne

1. Slabý kontakt batérie alebo vybitá batéria.

Na displeji sa zobrazujú nepravidelné údaje

1. Vyberte batériu a po 10 sekundách ju znova nainštalujte.
