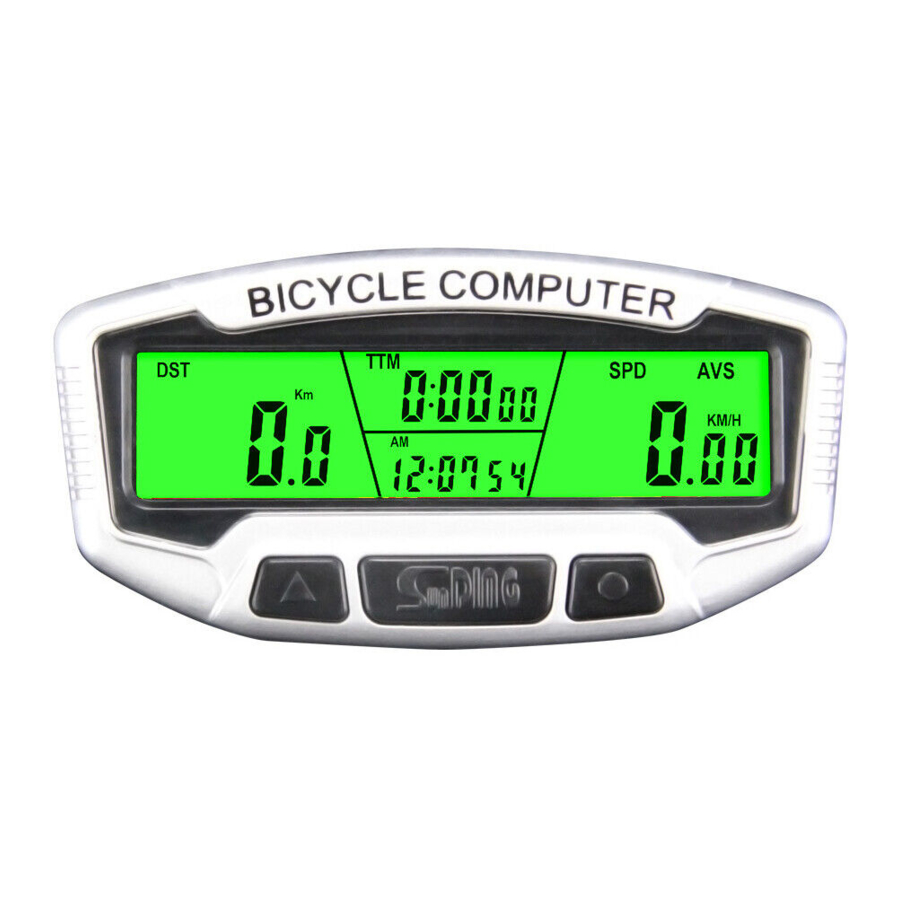

SunDING SD-558A - Buku Manual Aksesori Sepeda

PROSEDUR PEMASANGAN

PEMASANGAN BRACKET & UNIT UTAMA

Pasang komputer ke dudukan dengan menggeser unit hingga terpasang dengan kuat pada posisinya. Untuk melepasnya, tekan tombol di arah yang berlawanan. Untuk memeriksa fungsi kecepatan dan penyelarasan sensor yang tepat.

MAGNET TRANSMITER NIRKABEL

Pasang transmiter sensor ke bilah garpu kiri, semakin dekat semakin baik. Gunakan shims untuk menyesuaikan diameter, dan gunakan pengikat kabel (ditunjukkan di bawah) untuk mengikatnya dengan garpu. Posisikan transmiter sensor dan magnet seperti yang ditunjukkan, pastikan bahwa busur magnet memotong garis yang ditandai pada transmiter sensor dengan jarak 1. 5 mm. Penyelarasan, putar. roda depan dengan komputer dalam mode kecepatan. Sesuaikan posisi sensor dan magnet jika tidak ada atau reaksi lemah.

PENGATURAN UNIT UTAMA

INSTRUKSI MODE
Saat mengatur baterai, itu ke mode DISPLAY (DST) Tetap tekan tombol MODE, akan masuk ke MODE UP atau DOWN, MODE DST adalah mode default.

MASUK KE MODE PENGATURAN DATA
Dalam MODE DST dan ODO, tekan tombol SET selama 3 detik ke MODE PENGATURAN DATA.

SETEL SUHU (C / F)
Saat masuk ke MODE PENGATURAN DATA, tekan tombol UP untuk memilih C dan F. Tekan tombol SET untuk mengonfirmasi dan masuk ke MODE SETEL JAM.

SETEL JAM 12/24
Tekan tombol UP untuk mengatur 12 24 jam / pertukaran Tekan tombol SET untuk. konfirmasi dan masuk ke pengaturan Jam, ketika angka yang menunjukkan JAM mulai berkedip, tekan tombol UP untuk menyesuaikannya. Lanjutkan menekan tombol SET untuk masuk ke mode pengaturan Menit Detik, tekan tombol UP untuk menyesuaikannya, Setelah selesai tekan tombol SET untuk mengatur ukuran roda

SETEL UKURAN RODA
Pengaturan lingkar roda default adalah 2080mm Pilih angka lingkar roda yang benar dari Referensi. Bagan Tekan. Tombol UP untuk maju sesuai kebutuhan dan tombol SET untuk mengonfirmasi dan maju. (Rentang 0 9999mm)

Jika ukuran roda tidak ada pada bagan atau jika Anda menginginkan yang lebih tepat, lingkar roda kalibrasi mungkin dihitung sebagai berikut Tandai, : ban dan titik di lantai Gulir roda ke depan satu putaran lengkap. hingga tanda ban menyentuh lantai lagi dan tandai titiknya Ukur. jarak antara tanda di lantai dalam milimeter dan masukkan hasilnya ke dalam komputer. (1 inci = 2,54mm)

SETEL (KM/H) / (M/H)
Setelah pengaturan lingkar, itu masuk, ke (mode pengaturan km/jam atau m/jam. Tekan tombol UP untuk memilih km/jam atau m/jam Tekan tombol SET / /. untuk mengonfirmasi dan masuk ke mode ODO SET

SETEL ODOMETER
Tekan tombol UP untuk menyesuaikan yang berkedip. Catatan ODO. Tekan tombol SET untuk maju. Angka default adalah 0000 (rentang 0 9999kms/mil). ketika pengaturan ODO selesai tekan tombol SET ke, mode RAT.

SETEL RAT
Saat dalam mode RAT, tekan tombol UP untuk menyesuaikan tekan tombol SET untuk maju. angka default adalah 00: 00: 00 (rentang 0'9999Jam). ketika pengaturan RAT selesai tekan tombol SET ke mode DISPLAY.

SETEL TM UP DAN TRIP UP
Saat dalam mode DISPLAY, tekan tombol MODE masuk ke mode TM UP DAN TRIP UP tekan tombol SET selama 3 detik untuk masuk ke mode TM UP DAN TRIP UP SET. Tekan tombol UP untuk menyesuaikan, tekan tombol SET untuk maju. Angka default TM UP adalah 00:00:00 (rentang: 0-99. 99. 99Jam). angka default TRIP UP adalah 000. 0 (rentang: 000. 0-999. 9kms/mil). Tekan "SET" kembali ke mode TM UP DAN TRIP UP.

SETEL TM DOWN DAN TRIP DOWN
Saat mode TM UP DAN TRIP UP, tekan tombol SET untuk masuk ke mode TM DN DAN TRIP DN. Tekan tombol SET selama 3 detik untuk masuk ke TM DN DAN TRIP DN SET. Tekan tombol UP untuk menyesuaikan, tekan tombol SET untuk maju. Angka default TM DN adalah 00:00:00 (rentang: 0°99:99:99Jam). default TRIP DN adalah 000. 0(rentang: 0-999. 9kms/mil). Tekan SET kembali ke MODE TM DN DAN TRIP DN.

KEMBALI KE PENGATURAN PABRIK
Dalam mode apa pun, tekan tombol SET dan UP selama 5 detik untuk menghapus semua data kecuali JAM Lepaskan baterai akan menghapus semua data dan kembali ke pengaturan pabrik

FUNGSI

SPD
Kecepatan ditampilkan sepanjang waktu di layar, pembacaan maksimumnya adalah 99,9 km/jam(m/jam), dan akurat hingga +/- 0,1km(m/n).

SPD CONTAST (Kontras SPD)
Selama berkendara, ""' dan '' menunjukkan kecepatan saat ini lebih tinggi atau lebih rendah dari kecepatan rata-rata (AVS).

ODO
Dalam mode ODO, total jarak ditunjukkan di layar, rentang jarak tempuhnya adalah 0,00 9999km(m). Tampilan akan kembali ke 0 ketika nilai melebihi batas maksimumnya.

DST
Dalam mode DST, jarak untuk satu perjalanan ditunjukkan di baris bawah. DST berkisar dari 0 9999km(m), ketika nilai melebihi batas rentang, itu dimulai ulang dari 0 secara otomatis Baik waktu maupun catatan jarak akan dihapus ketika waktu satu perjalanan melebihi batas rentang.

MAX SPD
Dalam mode MXS, kecepatan maksimum ditunjukkan di baris bawah.

AVS
Dalam mode AVS, kecepatan rata-rata ditunjukkan di baris bawah.

TM
Dalam mode TM, waktu perjalanan ditunjukkan di baris atas. TM berkisar 0:00:00-99:59:59. Itu akan kembali ke 0 ketika nilai melebihi batas.

TTM
Semua waktu berkendara TTM berkisar 0:00:00-9999jam.

RAT
Total waktu yang berlalu RAT. berkisar 0:00:00-9999jam.

STOPWATCH (Stopwatch)
Dalam mode DST atau ODO Tekan tombol SET, STOPWATCH (Stopwatch) muncul. Mulai stopwatch (stopwatch) dengan tombol UP, tekan tombol UP lagi dan jam berhenti, dengan tombol UP lain itu mulai lagi. Tekan tombol SET lagi, jam menjadi nol.

MODE TIDUR
Jika tidak ada sinyal yang dimasukkan selama 300 detik, komputer akan masuk ke Mode Tidur secara otomatis tetapi, CLK tetap. Itu akan kembali ke mode sebelumnya dengan semua data yang dikumpulkan ketika sinyal apa pun dimasukkan atau tombol apa pun ditekan.

LAMPU LATAR
Fungsi lampu latar dihidupkan ketika Anda menekan tombol apa pun selama PM: 17:00 - AM:08: 00, dan mati secara otomatis dalam hitungan detik. Itu tidak akan berfungsi di lain waktu.

SUHU
Kisaran untuk suhu adalah sebagai berikut: - 20C - 70C atau - 4F - 158F

PENGINGAT KECEPATAN BERLEBIH
Ketika SPD > 20KM/H, SPD akan bersinar ketika kecepatan < 20KMH itu akan berhenti.

PERINGATAN PEMELIHARAAN
Ketika ODO 500 > KM, akan bersinar, tekan UP dan MODE secara bersamaan, itu akan menghapus .

PENGINGAT PERAWATAN
Ketika ODO 300 > KM, akan bersinar, tekan SET dan MODE secara bersamaan akan menghapus .

MEMORI BINGKAI BEKU
Tekan tombol UP dalam MODE apa pun (Kecuali mode STOPWATCH (Stopwatch) akan masuk ke mode memori bingkai beku). Data TM yang berkedip akan muncul di layar. tampilan akan menunjukkan catatan DST TTM atau TM SPD Lanjutkan menekan tombol UP akan keluar dari mode ini.

KERUSAKAN DAN MASALAH

KMH TIDAK TAMPIL

1. Penyelarasan magnet/sensor yang tidak tepat.

Nilai yang tidak akurat ditunjukkan

1. Input yang tidak tepat, seperti lingkar roda.

Respons tampilan lambat

1. Suhu melebihi batas pengoperasian (0ºc-55ºC).

Tampilan hitam

1. Suhu terlalu tinggi, atau tampilan terkena langsung. sinar matahari terlalu lama.

Pembacaan tampilan memudar

1. Kontak baterai buruk atau baterai mati.

Tampilan menunjukkan angka yang tidak beraturan

1. Keluarkan baterai dan pasang kembali setelah 10 detik..

Suara abnormal saat menggoyangkan komputer

1. Suara sakelar Bola Bergulir/ menggoyangkan komputer dalam mode tidur, komputer otomatis bangun.
