SunDING SD-558A - Manual Përdorimi për Aksesorin e Biçikletës

SHPJEGIMI I FUNKSIONEVE

• SPD SHPEJTËSIA AKTUALE
• ODO ODOMETRI (0.00 9999 km/m)
• DST DISTANCA E UDHËTIMIT
• MXS SHPEJTËSIA MAKSIMALE
• AVS SHPEJTËSIA MESATARE
• TTM KOHA TOTALE E UDHËTIMIT
• TM KOHA E UDHËTIMIT
• RAT KOHA TOTALE E ÇIKLIZMIT
• CLK ORA 12H/24H
• SW KRONOMETËR
• TEMPERATURA ( -20 ~7 0 )
• TM UP KOHA E UDHËTIMIT LART
• TM DN KOHA E UDHËTIMIT POSHTË
• TRIP UP DISTANCA E UDHËTIMIT LART
• TRIP DN DISTANCA E UDHËTIMIT POSHTË
• COMPARATOR (Krahasues)
• Km Mile ZGJEDHJA /
• MAINTENANCE ALERT (Alarm për mirëmbajtje)
• CARE REMINDER (Përkujtues për kujdes)
• OVER SPEED REMINDER (Përkujtues për shpejtësi të lartë)
• SETTING TYRE CIRCUMFERENCE (Vendosja e perimetrit të gomës)
• SETTING THE LAST VALUE OF ODOMETER / ODO (Vendosja e vlerës së fundit të odometrit / ODO)
• SETTING THE LAST VALUE OF TOTAL TIME (Vendosja e vlerës së fundit të kohës totale)
• FREEZE FRAME MEMORY (Memorja e ngrirjes së kornizës)
• LCD BACKLIGHT (Ndriçimi i pasmë i LCD-së)
• LOW BATTERY INDICATOR (Treguesi i baterisë së ulët)
• AUTO ON/OFF (Ndizet/Fiket automatikisht)

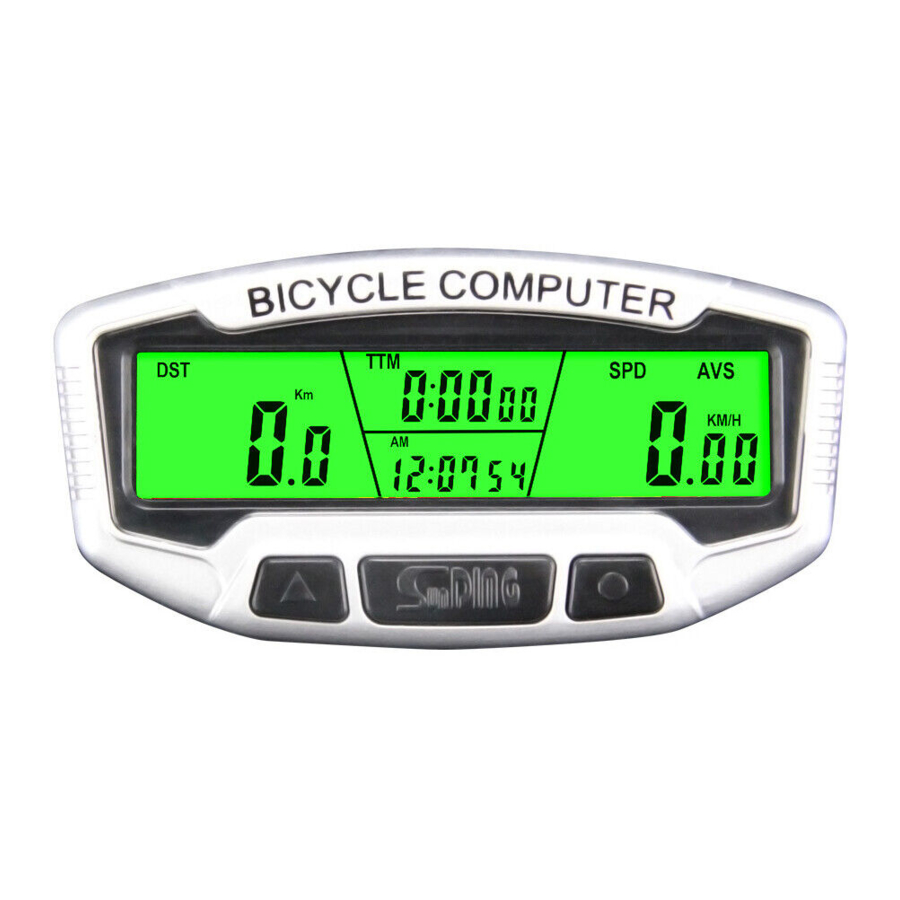

SHPJEGIMI I NJËSISË KRYESORE

	MAINTENANCE ALERT (Alarm për mirëmbajtje)
	CARE REMINDER (Përkujtues për kujdes)
	COMPAPATOR (Krahasues)
	LOW BATTERY INDICATOR (Treguesi i baterisë së ulët)
	UP BUTTON (Butoni lart)
	SET BUTTON (Butoni vendos)
	MODE BUTTON (Butoni i modalitetit)

SHPJEGIMI I KOMPONENTËVE

INSTALIMI I BATERISË

Hiqeni kapakun e baterisë nga fundi i kompjuterit duke përdorur një kaçavidë me teh të sheshtë, instaloni një bateri CR2032 me polin pozitiv (+) që shikon nga kapaku i baterisë dhe zëvendësoni kapakun. Nëse LCD-ja tregon figura të çrregullta, hiqeni baterinë dhe riinstalojeni atë.

PROCEDURAT E INSTALIMIT

MBËSHTETËSJA E MONTIMIT & NJËSIA KRYESORE

Bashkangjitni kompjuterin në këpucën e montimit duke rrëshqitur njësinë derisa të fiksohet fort në pozicionin e saj. Për ta hequr atë, shtypni butonin në të në drejtim të kundërt. Për të kontrolluar funksionin e duhur të shpejtësisë dhe rregullimin e sensorit.

MAGNETI I TRANSMETUESIT PA TEL

Bashkangjitni transmetuesin e sensorit në tehun e pirunit të majtë, sa më afër aq më mirë. Duke përdorur shims për të rregulluar diametrin, dhe duke përdorur lidhëset e kabllove (treguar më poshtë) për ta lidhur atë me pirunin. Vendoseni transmetuesin e sensorit dhe magnetin siç tregohet, sigurohuni që harku i magnetit të kryqëzojë rreshtimin e shënuar në transmetuesin e sensorit me 1. 5 mm hapësirë. Rreshtimi, rrotullimi. rrota e përparme me kompjuterin në modalitetin e shpejtësisë. Rregulloni pozicionin e sensorit dhe magnetit kur nuk ka ose ka reagim të dobët.

KONFIGURIMI I NJËSISË KRYESORE

UDHËZIMET E MODALITETIT
Kur të vendosni baterinë, ajo futet në modalitetin DISPLAY (DST). Nëse shtypni ende butonin MODE, do të kalojë në modalitetin UP ose DOWN. Modaliteti DST është ai i parazgjedhuri.

HYRJA NË MODALITETIN E VENDOSJES SË TË DHËNAVE
Në modalitetin DST dhe ODO, shtypni butonin SET për 3 sekonda për të hyrë në MODALITETIN E VENDOSJES SË TË DHËNAVE.

VENDOSJA E TEMPERATURËS (C / F)
Kur të hyni në MODALITETIN E VENDOSJES SË TË DHËNAVE, shtypni butonin UP për të zgjedhur C dhe F. Shtypni butonin SET për të konfirmuar dhe për të hyrë në MODALITETIN E VENDOSJES SË ORËS.

VENDOSJA E ORËS 12/24
Shtypni butonin UP për të vendosur 12/24 orë / shkëmbim. Shtypni butonin SET për të konfirmuar dhe për të hyrë në vendosjen e orës, kur figura që tregon ORËN fillon të pulsojë, shtypni butonin UP për ta rregulluar atë. Vazhdoni të shtypni butonin SET për të hyrë në modalitetin e vendosjes së minutës/sekondës, shtypni butonin UP për ta rregulluar atë. Pas përfundimit, shtypni butonin SET për të vendosur madhësinë e rrotës.

VENDOSJA E MADHËSISË SË RROTËS
Vendosja e parazgjedhur e perimetrit të rrotës është 2080 mm. Zgjidhni figurën e saktë të perimetrit të rrotës nga tabela e referencës. Shtypni butonin UP për të avancuar sipas nevojës dhe butonin SET për të konfirmuar dhe për të avancuar. (Gama 0-9999 mm)

Nëse madhësia e rrotës nuk është në tabelë ose nëse dëshironi një më të saktë, perimetri i rrotës së kalibrimit mund të llogaritet si më poshtë Shënoni, : gomën dhe një vend në dysheme Rrotulloni rrotën përpara një rrotullimi të plotë. derisa shenja e gomës të prekë dyshemenë kundër dhe të shënojë vendin Matni. distancën midis shenjave në dysheme në milimetra dhe futni rezultatin në kompjuter. (1 inç = 2.54 mm)

VENDOSJA E (KM/H) / (M/H)
Pas vendosjes së perimetrit, ai hyn në (modalitetin e vendosjes km/h ose m/h. Shtypni butonin UP për të zgjedhur km/h ose m/h. Shtypni butonin SET / / për të konfirmuar dhe për të hyrë në modalitetin ODO SET.

VENDOSJA E ODOMETRIT
Shtypni butonin UP për të rregulluar pulsimin. Regjistrimi i ODO-s. Shtypni butonin SET për të avancuar. Numri i parazgjedhur është 0000 (gama 0-9999 km/milje). kur vendosja e ODO-s të përfundojë, shtypni butonin SET për modalitetin RAT.

VENDOSJA E RAT
Kur jeni në modalitetin RAT, shtypni butonin UP për të rregulluar, shtypni butonin SET për të avancuar. Numri i parazgjedhur është 00:00:00 (gama 0'9999 orë). kur vendosja e RAT të përfundojë, shtypni butonin SET për modalitetin DISPLAY.

VENDOSJA E TM UP DHE TRIP UP
Kur jeni në modalitetin DISPLAY, shtypni butonin MODE për të hyrë në modalitetin TM UP DHE TRIP UP, shtypni butonin SET për 3 sekonda për të hyrë në modalitetin TM UP DHE TRIP UP SET. Shtypni butonin UP për të rregulluar, shtypni butonin SET për të avancuar. Numri i parazgjedhur i TM UP është 00:00:00 (gama: 0-99. 99. 99 orë). numri i parazgjedhur i TRIP UP është 000. 0 (gama: 000. 0-999. 9 km/milje). Shtypni "SET" përsëri në modalitetin TM UP DHE TRIP UP.

VENDOSJA E TM DOWN DHE TRIP DOWN
Kur jeni në modalitetin TM UP DHE TRIP UP, shtypni butonin SET për të hyrë në modalitetin TM DN DHE TRIP DN. Shtypni butonin SET për 3 sekonda për të hyrë në TM DN DHE TRIP DN SET. Shtypni butonin UP për të rregulluar, shtypni butonin SET për të avancuar. Numri i parazgjedhur i TM DN është 00:00:00 (gama: 0°99:99:99 orë). numri i parazgjedhur i TRIP DN është 000. 0 (gama: 0-999. 9 km/milje). Shtypni SET përsëri në MODALITETIN TM DN DHE TRIP DN.

KTHIMI NË VENDOSJET E FABRIKËS
Në çdo modalitet, shtypni butonin SET dhe UP për 5 sekonda për të fshirë të gjitha të dhënat, përveç ORËS. Heqja e baterisë do të fshijë të gjitha të dhënat dhe do të kthehet në vendosjet e fabrikës.

FUNKSIONI

SPD
Shpejtësia shfaqet gjatë gjithë kohës në ekran, leximi i saj maksimal është 99.9 km/h (m/h), dhe është i saktë në +/- 0.1 km(m/n).

SPD CONTAST (Kontrasti i shpejtësisë)
Gjatë çiklizmit, ""' dhe '' tregon se shpejtësia aktuale është më e lartë ose më e ulët se shpejtësia mesatare (AVS).

ODO
Në modalitetin ODO, distanca totale tregohet në ekran, diapazoni i tij i kilometrave është 0.00-9999 km (m). Ekrani do të kthehet në 0 kur vlera të kalojë kufirin e saj maksimal.

DST
Në modalitetin DST, distanca për një udhëtim tregohet në rreshtin e poshtëm. DST varion nga 0-9999 km (m), kur vlera kalon kufirin e gamës, ajo rifillon nga 0 automatikisht. Si koha ashtu edhe regjistrimet e distancës do të fshihen kur koha e një udhëtimi kalon kufirin e gamës.

MAX SPD (Shpejtësia maksimale)
Në modalitetin MXS, shpejtësia maksimale tregohet në rreshtin e poshtëm.

AVS
Në modalitetin AVS, shpejtësia mesatare tregohet në rreshtin e poshtëm.

TM
Në modalitetin TM, koha e udhëtimit tregohet në rreshtin e sipërm. TM varion 0:00:00-99:59:59. Do të kthehet në 0 kur vlera të kalojë kufijtë.

TTM
E gjithë koha e çiklizmit TTM varion 0:00:00-9999 orë.

RAT
Koha totale e kaluar RAT. varion 0:00:00-9999 orë.

KRONOMETËR
Në modalitetin DST ose ODO, shtypni butonin SET, shfaqet KRONOMETRI. Filloni kronometrin me butonin UP, shtypni përsëri butonin UP dhe ora ndalon, me një buton tjetër UP ajo fillon përsëri. Shtypni përsëri butonin SET, ora shkon në zero.

MODALITETI I GJUMIT
Nëse nuk është futur asnjë sinjal për 300 sekonda, kompjuteri do të hyjë automatikisht në Modalitetin e Gjumit, por CLK mbetet. Do të kthehet në modalitetin e mëparshëm me të gjitha të dhënat e mbledhura kur futet ndonjë sinjal ose shtypet ndonjë buton.

NDRIÇIMI I PASMË
Funksioni i ndriçimit të pasmë ndizet kur shtypni ndonjë buton gjatë PM: 17:00 - AM:08:00, dhe fiket automatikisht në sekonda. Nuk do të funksionojë në asnjë kohë tjetër.

TEMPERATURA
Gama për temperaturën është si më poshtë: -20C - 70C ose -4F - 158F

PËRKUJTIM PËR SHPEJTËSI TË LARTË
Kur SPD > 20 KM/H, SPD do të shkëlqejë kur shpejtësia < 20 KMH do të ndalet.

ALARM PËR MIRËMBAJTJE
Kur ODO > 500 KM, do të shkëlqejë, shtypni UP dhe MODE në të njëjtën kohë, do të fshijë .

PËRKUJTIM PËR KUJDES
Kur ODO > 300 KM, do të shkëlqejë, shtypni SET dhe MODE në të njëjtën kohë do të fshijë .

MEMORJA E NGRIRJES SË KORNIZËS
Shtypni butonin UP në çdo MODALITET (Përveç modalitetit STOPWATCH do të hyjë në modalitetin e memorjes së ngrirjes së kornizës). Të dhënat TM që pulsojnë do të shfaqen në ekran. Ekrani do të tregojë regjistrimet e DST TTM ose TM SPD Vazhdoni të shtypni butonin UP do të dalë nga ky modalitet.

MOSFUNKSIONIMET DHE PROBLEMET

KMH NUK SHFAQET

1. Rregullim i pahijshëm i magnetit/sensorit.

Tregohet një vlerë e pasaktë

1. Futje e pahijshme, siç është perimetri i rrotës.

Përgjigje e ngadaltë e ekranit

1. Temperatura kalon kufijtë e funksionimit (0°c-55°C).

Ekran i zi
