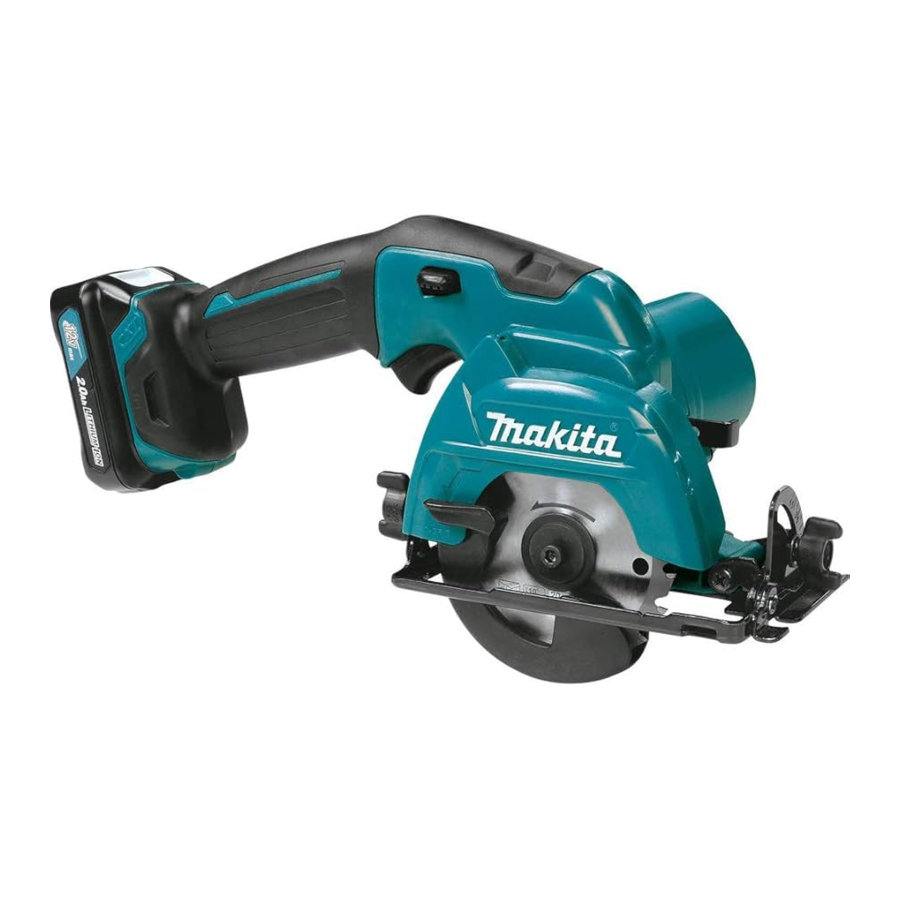

Příručka k Makita SH02

SPECIFIKACE

Model:		SH02
Průměr kotouče		85 mm (3-3/8')
Max. hloubka řezu	při 0°	25,5 mm (1')
	při 45°	16,5 mm (5/8')
Otáčky naprázdno (RPM)		1 500 /min
Celková délka		313 mm (12-3/8')	331 mm (13')
Jmenovité napětí		D.C. 10,8 V - 12 V max
Standardní akumulátor		BL1016, BL1021B	BL1041B
Čistá hmotnost		1,6 kg (3,5 lbs)	1,8 kg (3,9 lbs)

• Vzhledem k našemu pokračujícímu programu výzkumu a vývoje se zde uvedené specifikace mohou změnit bez předchozího upozornění.
• Specifikace a akumulátor se mohou v jednotlivých zemích lišit.
• Hmotnost s akumulátorem podle postupu EPTA 01/2003

Obecná bezpečnostní upozornění pro elektrické nářadí

Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržení upozornění a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo vážné zranění.

Uložte si všechna upozornění a pokyny pro budoucí použití.
Pojem „elektrické nářadí“ v upozorněních se vztahuje na vaše elektrické nářadí napájené ze sítě (s kabelem) nebo elektrické nářadí napájené z baterie (akumulátorové).

Bezpečnost pracovního prostoru

1. Udržujte pracovní prostor čistý a dobře osvětlený. Nepořádek nebo tmavé oblasti lákají k nehodám.
2. Nepoužívejte elektrické nářadí ve výbušném prostředí, například v prostředí s hořlavými kapalinami, plyny nebo prachem. Elektrické nářadí vytváří jiskry, které mohou zapálit prach nebo výpary.
3. Při práci s elektrickým nářadím udržujte děti a osoby v blízkosti v dostatečné vzdálenosti. Rozptýlení může způsobit ztrátu kontroly.

Elektrická bezpečnost

1. Zástrčky elektrického nářadí musí odpovídat zásuvce. Nikdy zástrčku žádným způsobem neupravujte. S uzemněným elektrickým nářadím nepoužívejte žádné adaptéry. Neupravené zástrčky a odpovídající zásuvky snižují riziko úrazu elektrickým proudem.
2. Vyvarujte se kontaktu těla s uzemněnými povrchy, jako jsou potrubí, radiátory, sporáky a chladničky. Pokud je vaše tělo uzemněno, existuje zvýšené riziko úrazu elektrickým proudem.
3. Nevystavujte elektrické nářadí dešti nebo vlhkým podmínkám. Voda, která vnikne do elektrického nářadí, zvýší riziko úrazu elektrickým proudem.
4. Nezneužívejte kabel. Nikdy nepoužívejte kabel k přenášení, tahání nebo odpojování elektrického nářadí. Udržujte kabel mimo dosah tepla, oleje, ostrých hran nebo pohyblivých částí. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem.
5. Při práci s elektrickým nářadím venku používejte prodlužovací kabel vhodný pro venkovní použití. Použití kabelu vhodného pro venkovní použití snižuje riziko úrazu elektrickým proudem.
6. Pokud je práce s elektrickým nářadím ve vlhkém prostředí nevyhnutelná, použijte přívod chráněný proudovým chráničem (GFCI). Použití GFCI snižuje riziko úrazu elektrickým proudem.

Osobní bezpečnost

1. Buďte ostražití, sledujte, co děláte, a při práci s elektrickým nářadím používejte zdravý rozum. Nepoužívejte elektrické nářadí, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilka nepozornosti při práci s elektrickým nářadím může vést k vážnému zranění.
2. Používejte osobní ochranné prostředky. Vždy používejte ochranu očí. Ochranné prostředky, jako je protiprachová maska, neklouzavá bezpečnostní obuv, tvrdá klobouková čepice nebo ochrana sluchu, používané pro vhodné podmínky, sníží riziko zranění.
3. Zabraňte neúmyslnému spuštění. Ujistěte se, že je vypínač ve vypnuté poloze před připojením ke zdroji napájení a/nebo akumulátoru, zvednutím nebo přenášením nářadí. Přenášení elektrického nářadí s prstem na vypínači nebo zapínání elektrického nářadí, které má zapnutý vypínač, láká k nehodám.
4. Před zapnutím elektrického nářadí odstraňte seřizovací klíč nebo klíč na šrouby. Klíč na šrouby nebo klíč ponechaný připevněný k rotující části elektrického nářadí může vést ke zranění.
5. Nepřetěžujte se. Vždy udržujte správný postoj a rovnováhu. To umožňuje lepší kontrolu nad elektrickým nářadím v neočekávaných situacích.
6. Správně se oblékejte. Nenoste volné oblečení nebo šperky. Udržujte vlasy, oděv a rukavice mimo dosah pohyblivých částí. Volné oblečení, šperky nebo dlouhé vlasy se mohou zachytit v pohyblivých částech.
7. Pokud jsou k dispozici zařízení pro připojení odsávání prachu a sběrných zařízení, ujistěte se, že jsou připojena a správně používána. Použití sběru prachu může snížit nebezpečí související s prachem.

Používání a údržba elektrického nářadí

1. Netlačte na elektrické nářadí. Používejte správné elektrické nářadí pro vaši aplikaci. Správné elektrické nářadí odvede práci lépe a bezpečněji v míře, pro kterou bylo navrženo.
2. Nepoužívejte elektrické nářadí, pokud jej vypínač nezapíná a nevypíná. Jakékoli elektrické nářadí, které nelze ovládat vypínačem, je nebezpečné a musí být opraveno.
3. Před prováděním jakýchkoli úprav, výměnou příslušenství nebo uskladněním elektrického nářadí odpojte zástrčku od zdroje napájení a/nebo akumulátor od elektrického nářadí. Taková preventivní bezpečnostní opatření snižují riziko náhodného spuštění elektrického nářadí.
4. Uskladňujte nepoužívané elektrické nářadí mimo dosah dětí a nedovolte osobám, které nejsou obeznámeny s elektrickým nářadím nebo těmito pokyny, obsluhovat elektrické nářadí. Elektrické nářadí je v rukou neškolených uživatelů nebezpečné.
5. Údržba elektrického nářadí. Zkontrolujte, zda nedochází k vychýlení nebo zablokování pohyblivých částí, prasknutí částí a jakýmkoli jiným podmínkám, které mohou ovlivnit provoz elektrického nářadí. Pokud je elektrické nářadí poškozeno, nechte jej před použitím opravit. Mnoho nehod je způsobeno špatně udržovaným elektrickým nářadím.
6. Udržujte řezné nástroje ostré a čisté. Správně udržované řezné nástroje s ostrými řeznými hranami mají menší pravděpodobnost zablokování a snáze se ovládají.
7. Používejte elektrické nářadí, příslušenství a bity nástrojů atd. v souladu s těmito pokyny, s ohledem na pracovní podmínky a prováděnou práci. Použití elektrického nářadí pro jiné operace, než pro které je určeno, by mohlo vést k nebezpečné situaci.

Používání a údržba akumulátorového nářadí

1. Nabíjejte pouze nabíječkou určenou výrobcem. Nabíječka, která je vhodná pro jeden typ akumulátoru, může při použití s jiným akumulátorem vytvořit riziko požáru.
2. Používejte elektrické nářadí pouze se speciálně určenými akumulátory. Použití jakýchkoli jiných akumulátorů může vést k riziku zranění a požáru.
3. Pokud akumulátor nepoužíváte, udržujte jej mimo dosah jiných kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné malé kovové předměty, které mohou vytvořit spojení z jednoho terminálu na druhý. Zkratování svorek akumulátoru může způsobit popáleniny nebo požár.
4. Za nevhodných podmínek může z akumulátoru vytékat kapalina; vyhněte se kontaktu. Pokud náhodou dojde ke kontaktu, opláchněte vodou. Pokud se kapalina dostane do očí, vyhledejte navíc lékařskou pomoc. Kapalina vytékající z akumulátoru může způsobit podráždění nebo popáleniny.

Servis

1. Nechte své elektrické nářadí opravit kvalifikovanou osobou, která používá pouze identické náhradní díly. Tím se zajistí zachování bezpečnosti elektrického nářadí.
2. Dodržujte pokyny pro mazání a výměnu příslušenství.
3. Udržujte rukojeti suché, čisté a bez oleje a mastnoty.

Bezpečnostní varování pro akumulátorové kotoučové pily

Řezací postupy

1.
   Udržujte ruce mimo oblast řezání a pilový kotouč. Druhou ruku držte na přídavné rukojeti nebo na krytu motoru. Pokud obě ruce drží pilu, nemůže dojít k pořezání pilovým kotoučem.
2. Nesahejte pod obrobek. Kryt vás nemůže ochránit před pilovým kotoučem pod obrobkem.
3. Upravte hloubku řezu podle tloušťky obrobku. Pod obrobkem by měl být viditelný méně než celý zub pilového kotouče.
4. Nikdy nedržte řezaný kus v rukou ani přes nohu. Zajistěte obrobek na stabilní platformě. Je důležité správně podepřít obrobek, aby se minimalizovalo vystavení těla, zablokování kotouče nebo ztráta kontroly.

5. Elektrické nářadí držte pouze za izolované úchopové plochy, když provádíte operaci, při které se řezný nástroj může dotknout skrytého vedení. Kontakt s "živým" vodičem způsobí, že i odkryté kovové části elektrického nářadí budou "živé" a mohly by obsluze způsobit úraz elektrickým proudem.
6. Při podélném řezání vždy používejte podélné pravítko nebo vodítko s rovnou hranou. Zlepší se tím přesnost řezu a sníží se pravděpodobnost zablokování pilového kotouče.
7. Vždy používejte pilové kotouče se správnou velikostí a tvarem (diamantové vs. kulaté) otvorů pro trny. Kotouče, které neodpovídají montážnímu materiálu pily, budou běžet excentricky, což způsobí ztrátu kontroly.
8. Nikdy nepoužívejte poškozené nebo nesprávné podložky pilového kotouče nebo šroub. Podložky pilového kotouče a šroub byly speciálně navrženy pro vaši pilu, pro optimální výkon a bezpečnost provozu.

Příčiny zpětného rázu a související varování

• zpětný ráz je náhlá reakce na skřípnutý, zaseknutý nebo nesprávně vyrovnaný pilový kotouč, který způsobí, že se nekontrolovaná pila zvedne a vyletí z obrobku směrem k obsluze;
• když je pilový kotouč skřípnutý nebo pevně sevřený uzavírající se spárou, pilový kotouč se zastaví a reakce motoru žene jednotku rychle zpět směrem k obsluze;
• pokud se pilový kotouč zkroutí nebo vychýlí v řezu, zuby na zadní hraně pilového kotouče se mohou zaříznout do horního povrchu dřeva, což způsobí, že pilový kotouč vyleze ze spáry a skočí zpět směrem k obsluze.

Zpětný ráz je důsledkem nesprávného používání pily a/nebo nesprávných provozních postupů nebo podmínek a lze se mu vyhnout přijetím správných bezpečnostních opatření uvedených níže.

1. Držte pilu pevně oběma rukama a umístěte paže tak, abyste odolali silám zpětného rázu. Umístěte tělo na obě strany pilového kotouče, ale ne v jedné linii s pilovým kotoučem. Zpětný ráz by mohl způsobit, že pila skočí dozadu, ale síly zpětného rázu může obsluha ovládat, pokud jsou přijata správná bezpečnostní opatření.
2. Když se pilový kotouč zablokuje nebo když z jakéhokoli důvodu přerušíte řez, uvolněte spoušť a držte pilu bez pohybu v materiálu, dokud se pilový kotouč úplně nezastaví. Nikdy se nepokoušejte vyjmout pilu z obrobku nebo táhnout pilu dozadu, dokud je pilový kotouč v pohybu, jinak může dojít ke zpětnému rázu. Zjistěte a proveďte nápravná opatření, abyste odstranili příčinu zablokování pilového kotouče.
3. Při opětovném spouštění pily v obrobku vycentrujte pilový kotouč ve spáře a zkontrolujte, zda zuby pilového kotouče nejsou zaseknuté v materiálu. Pokud se pilový kotouč zablokuje, může se při opětovném spuštění pily posunout nahoru nebo odskočit od obrobku.
4. Podepřete velké panely, abyste minimalizovali riziko skřípnutí pilového kotouče a zpětného rázu. Velké panely mají tendenci se prohýbat pod vlastní vahou. Podpěry musí být umístěny pod panelem na obou stranách, blízko linie řezu a blízko okraje panelu.

5. Nepoužívejte tupé nebo poškozené pilové kotouče. Neostré nebo nesprávně nastavené pilové kotouče vytvářejí úzkou spáru, což způsobuje nadměrné tření, zablokování pilového kotouče a zpětný ráz.
6. Před provedením řezu musí být aretační páky pro hloubku pilového kotouče a nastavení úkosu utažené a zajištěné. Pokud se nastavení pilového kotouče během řezání posune, může to způsobit zablokování a zpětný ráz.
7. Při řezání do stávajících stěn nebo jiných slepých oblastí buďte zvlášť opatrní. Vyčnívající pilový kotouč může přeříznout předměty, které mohou způsobit zpětný ráz.
8. VŽDY držte nástroj pevně oběma rukama. NIKDY neumisťujte ruku nebo prsty za pilu. Pokud dojde ke zpětnému rázu, pila by mohla snadno skočit dozadu přes vaši ruku, což by vedlo k vážnému zranění.

9. Nikdy netlačte na pilu silou. Posouvejte pilu dopředu takovou rychlostí, aby pilový kotouč řezal bez zpomalení. Tlačení na pilu silou může způsobit nerovnoměrné řezy, ztrátu přesnosti a možný zpětný ráz.

Funkce spodního krytu

1. Před každým použitím zkontrolujte správné zavírání spodního krytu. Nepoužívejte pilu, pokud se spodní kryt nepohybuje volně a nezavírá se okamžitě. Nikdy nesvírejte ani nesvazujte spodní kryt v otevřené poloze. Pokud pila náhodou spadne, spodní kryt se může ohnout. Zvedněte spodní kryt pomocí zatahovací rukojeti a ujistěte se, že se volně pohybuje a nedotýká se pilového kotouče nebo jakékoli jiné části, ve všech úhlech a hloubkách řezu.
2. Zkontrolujte činnost pružiny spodního krytu. Pokud kryt a pružina nefungují správně, musí být před použitím opraveny. Spodní kryt může fungovat pomalu kvůli poškozeným dílům, mazlavým usazeninám nebo nahromadění nečistot.
3. Spodní kryt by měl být ručně zatahován pouze pro speciální řezy, jako jsou "ponorné řezy" a "složené řezy". Zvedněte spodní kryt zatažením za rukojeť a jakmile pilový kotouč vstoupí do materiálu, spodní kryt se musí uvolnit. Pro všechny ostatní řezání by měl spodní kryt fungovat automaticky.
4. Vždy se ujistěte, že spodní kryt zakrývá pilový kotouč, než položíte pilu na lavici nebo podlahu. Nechráněný pilový kotouč, který se volně otáčí, způsobí, že se pila posune dozadu a přeřízne vše, co jí stojí v cestě. Uvědomte si, jak dlouho trvá, než se pilový kotouč zastaví po uvolnění spínače.
5. Chcete-li zkontrolovat spodní kryt, otevřete spodní kryt ručně, poté jej uvolněte a sledujte zavření krytu. Také zkontrolujte, zda se zatahovací rukojeť nedotýká krytu nástroje. Ponechání pilového kotouče odkrytého je VELMI NEBEZPEČNÉ a může vést k vážnému zranění.

Další bezpečnostní varování

1. Zamýšlené použití
   Tento nástroj je určen pouze k řezání dřevěných výrobků. Nahromaděné piliny na spodním krytu a náboji z jiných materiálů mohou ovlivnit správné zavírání spodního krytu, což by mohlo vést k vážnému zranění.
2. Buďte zvlášť opatrní při řezání vlhkého dřeva, tlakově ošetřeného řeziva nebo dřeva obsahujícího suky. Udržujte plynulý posuv nástroje bez snížení rychlosti pilového kotouče, abyste zabránili přehřátí hrotů pilového kotouče.
3. Nepokoušejte se odstraňovat řezaný materiál, když se pilový kotouč pohybuje. Počkejte, dokud se pilový kotouč nezastaví, než uchopíte řezaný materiál. Po vypnutí se pilové kotouče volně otáčejí.
4. Vyvarujte se řezání hřebíků. Před řezáním zkontrolujte řezivo a odstraňte z něj všechny hřebíky.
5. Umístěte širší část základny pily na tu část obrobku, která je pevně podepřena, nikoli na tu část, která odpadne, když je řez proveden. Pokud je obrobek krátký nebo malý, upněte jej. NEPOKOUŠEJTE SE DRŽET KRÁTKÉ KUSY V RUCE!

6. Před položením nástroje po dokončení řezu se ujistěte, že se kryt zavřel a pilový kotouč se úplně zastavil.
7. Nikdy se nepokoušejte řezat kotoučovou pilou drženou dnem vzhůru ve svěráku. Je to nesmírně nebezpečné a může to vést k vážným nehodám.

8. Některé materiály obsahují chemikálie, které mohou být toxické. Dbejte na to, abyste zabránili vdechování prachu a kontaktu s kůží. Dodržujte bezpečnostní údaje dodavatele materiálu.
9. Nezastavujte pilové kotouče bočním tlakem na pilový kotouč.
10. Nepoužívejte žádné brusné kotouče.
11. Používejte pouze pilový kotouč s průměrem, který je vyznačen na nástroji nebo uveden v návodu. Použití nesprávně velké velikosti pilového kotouče může ovlivnit správné zakrytí pilového kotouče nebo funkci krytu, což by mohlo vést k vážnému zranění.
12. Udržujte pilový kotouč ostrý a čistý. Pryskyřice a dřevní smola zatvrdlá na pilových kotoučích zpomaluje pilu a zvyšuje možnost zpětného rázu. Udržujte pilový kotouč čistý tak, že jej nejprve vyjmete z nástroje a poté jej vyčistíte odstraňovačem pryskyřice a smoly, horkou vodou nebo petrolejem. Nikdy nepoužívejte benzín.
13. Při používání nástroje používejte protiprachovou masku a chrániče sluchu.

USCHOVEJTE TYTO POKYNY.

NEDOVOLTE, aby pohodlí nebo obeznámenost s produktem (získané opakovaným používáním) nahradily přísné dodržování bezpečnostních pravidel pro daný produkt. NESPRÁVNÉ POUŽÍVÁNÍ nebo nedodržování bezpečnostních pravidel uvedených v tomto návodu k obsluze může způsobit vážné zranění.

Symboly

Následují symboly používané pro nástroj.

v	volty
	stejnosměrný proud
	rychlost bez zatížení
	otáčky nebo vratné pohyby za minutu

Důležité bezpečnostní pokyny pro akumulátor

1. Před použitím akumulátoru si přečtěte všechny pokyny a výstražné značky na (1) nabíječce akumulátoru, (2) akumulátoru a (3) produktu, který akumulátor používá.
2. Akumulátor nerozebírejte.
3. Pokud se doba provozu nadměrně zkrátila, okamžitě přestaňte pracovat. Může to vést k riziku přehřátí, možným popáleninám a dokonce i výbuchu.
4. Pokud se vám elektrolyt dostane do očí, vypláchněte je čistou vodou a okamžitě vyhledejte lékařskou pomoc. Může to vést ke ztrátě zraku.
5. Nezkratujte akumulátor:
   1. Nedotýkejte se svorek žádným vodivým materiálem.
   2. Neskladujte akumulátor v nádobě s jinými kovovými předměty, jako jsou hřebíky, mince atd.
   3. Nevystavujte akumulátor vodě ani dešti.
      Zkrat akumulátoru může způsobit velký proud, přehřátí, možné popáleniny a dokonce i poruchu.
6. Neskladujte nástroj a akumulátor na místech, kde teplota může dosáhnout nebo překročit 50 °C (122 °F).
7. Akumulátor nespalujte, i když je vážně poškozený nebo zcela vybitý. Akumulátor může v ohni explodovat.
8. Dávejte pozor, abyste akumulátor neupustili nebo nenarazili.
9. Nepoužívejte poškozený akumulátor.
10. Dodržujte místní předpisy týkající se likvidace akumulátoru.

USCHOVEJTE TYTO POKYNY.

Používejte pouze originální akumulátory Makita. Použití neoriginálních akumulátorů Makita nebo akumulátorů, které byly upraveny, může způsobit prasknutí akumulátoru, což může způsobit požár, zranění a škody. Rovněž zaniká záruka společnosti Makita na nástroj a nabíječku Makita.

Tipy pro udržení maximální životnosti akumulátoru

1. Nabijte akumulátor dříve, než se úplně vybije. Vždy zastavte provoz nástroje a nabijte akumulátor, když si všimnete menšího výkonu nástroje.
2. Nikdy nenabíjejte plně nabitý akumulátor. Přebíjení zkracuje životnost akumulátoru.
3. Nabíjejte akumulátor při pokojové teplotě 10 °C - 40 °C (50 °F - 104 °F). Před nabíjením nechte horký akumulátor vychladnout.

FUNKČNÍ POPIS

Vždy se ujistěte, že je nástroj vypnutý a akumulátor vyjmutý, než budete nastavovat nebo kontrolovat funkci na nástroji.

Instalace nebo vyjmutí akumulátoru

Před instalací nebo vyjmutím akumulátoru vždy vypněte nástroj. Při instalaci nebo vyjmutí akumulátoru držte nástroj a akumulátor pevně. Pokud nástroj a akumulátor nebudete držet pevně, může dojít k jejich vyklouznutí z rukou a poškození nástroje a akumulátoru a k úrazu.

1. Červený indikátor
2. Tlačítko
3. Akumulátor

Chcete-li vyjmout akumulátor, vysuňte jej z nástroje a současně posuňte tlačítko na přední straně akumulátoru.
Chcete-li nainstalovat akumulátor, zarovnejte jazýček na akumulátoru s drážkou v krytu a zasuňte jej na místo. Zasuňte jej až na doraz, dokud nezapadne na místo s malým cvaknutím. Pokud vidíte červený indikátor na horní straně tlačítka, není zcela zajištěn.

Vždy instalujte akumulátor zcela, dokud nebude červený indikátor viditelný. Pokud ne, může náhodně vypadnout z nástroje a způsobit zranění vám nebo někomu ve vašem okolí. Neinstalujte akumulátor násilím. Pokud akumulátor snadno nezasunete, není vložen správně.

Systém ochrany akumulátoru

Nástroj je vybaven systémem ochrany akumulátoru. Tento systém automaticky odpojí napájení motoru, aby se prodloužila životnost akumulátoru.
Nástroj se během provozu automaticky zastaví, pokud je nástroj a/nebo akumulátor vystaven jednomu z následujících stavů:

Přetížení:
Nástroj je provozován způsobem, který způsobuje odběr abnormálně vysokého proudu.
V takové situaci uvolněte spoušť spínače na nástroji a zastavte aplikaci, která způsobila přetížení nástroje. Poté znovu zatáhněte za spoušť spínače a restartujte. Pokud se nástroj nespustí, je akumulátor přehřátý. V takové situaci nechte akumulátor vychladnout a poté znovu zatáhněte za spoušť spínače.

Nízké napětí akumulátoru:
Zbývající kapacita akumulátoru je příliš nízká a nástroj nebude fungovat. Pokud zatáhnete za spoušť spínače, motor se znovu rozběhne, ale brzy se zastaví. V takové situaci vyjměte a nabijte akumulátor.

Indikace zbývající kapacity akumulátoru

Pouze pro akumulátory s písmenem "B" na konci čísla modelu

1. Indikační kontrolky
2. Kontrolní tlačítko

Stisknutím kontrolního tlačítka na akumulátoru zobrazíte zbývající kapacitu akumulátoru. Indikační kontrolky se na několik sekund rozsvítí.

Indikační kontrolky		Zbývající kapacita
Svítí	Nesvítí
		75 % až 100 %
		50 % až 75 %
		25 % až 50 %
		0 % až 25 %

POZNÁMKA: V závislosti na podmínkách použití a okolní teplotě se indikace může mírně lišit od skutečné kapacity.

Nastavení hloubky řezu

1. Upínací šroub
2. Hloubkový doraz

Po nastavení hloubky řezu vždy bezpečně utáhněte upínací šroub.

Povolte upínací šroub na hloubkovém dorazu a posuňte základnu nahoru nebo dolů. V požadované hloubce řezu zajistěte základnu utažením upínacího šroubu. Pro čistší a bezpečnější řezy nastavte hloubku řezu tak, aby pod obrobek nevyčníval více než jeden zub pilového listu. Použití správné hloubky řezu pomáhá snížit potenciál pro nebezpečné zpětné rázy, které mohou způsobit zranění.

Řezání pod úhlem

1. Upínací šroub
2. Deska úhlové stupnice

Povolte upínací šroub na desce úhlové stupnice na přední straně základny. Nastavte požadovaný úhel (0° - 45°) odpovídajícím nakloněním a poté bezpečně utáhněte upínací šroub.

Zaměření

1. Řezací linie

Pro přímé řezy zarovnejte pozici A na přední straně základny s řezací linií. Pro řezy pod úhlem 45° zarovnejte s ní pozici B.

Činnost spínače

1. Páčka blokování
2. Spoušť spínače

Před vložením akumulátoru do nástroje vždy zkontrolujte, zda se spoušť spínače správně aktivuje a po uvolnění se vrátí do polohy "OFF" (VYPNUTO).

Netahejte silně za spoušť spínače bez stisknutí páčky blokování. Může dojít k poškození spínače.

Aby se zabránilo náhodnému zatažení za spoušť spínače, je k dispozici páčka blokování. Chcete-li nástroj spustit, posuňte páčku blokování a zatáhněte za spoušť spínače. Uvolněním spouště spínače nástroj zastavíte.

Pro vaši bezpečnost je tento nástroj vybaven páčkou blokování, která zabraňuje neúmyslnému spuštění nástroje. NIKDY nástroj nepoužívejte, pokud se spustí, když jednoduše zatáhnete za spoušť spínače bez stisknutí páčky blokování. Vraťte nástroj do servisního střediska MAKITA k řádné opravě PŘED dalším použitím. NIKDY nepodlepujte ani nezneužívejte účel a funkci páčky blokování.

MONTÁŽ

Vždy se ujistěte, že je nástroj vypnutý a že je vyjmutý akumulátor, než začnete na nástroji provádět jakékoli práce.

Demontáž nebo montáž kotoučové pily

1. Zámek hřídele
2. Šestihranný klíč

Ujistěte se, že je kotoučová pila namontována tak, aby zuby směřovaly nahoru v přední části nástroje. K montáži nebo demontáži kotoučové pily používejte pouze klíč Makita.

Chcete-li kotoučovou pilu demontovat, stiskněte úplně zámek hřídele tak, aby se kotoučová pila nemohla otáčet, a pomocí klíče povolte šestihranný šroub proti směru hodinových ručiček. Poté demontujte šestihranný šroub, vnější přírubu a kotoučovou pilu.

1. Šestihranný šroub
2. Vnější příruba
3. Kotoučová pila
4. Vnitřní příruba

Chcete-li kotoučovou pilu namontovat, postupujte při demontáži v opačném pořadí. UJISTĚTE SE, ŽE ŠESTIHRANNÝ ŠROUB PEVNĚ UTAHUJETE PO SMĚRU HODINOVÝCH RUČIČEK.

1. Šestihranný šroub
2. Výstupek
3. Vnější příruba
4. Kotoučová pila
5. Vnitřní příruba
6. Výstupek (větší strana)

POZNÁMKA: Pokud je vnitřní příruba náhodou demontována, namontujte ji tak, aby její výstupek (větší strana) směřoval dovnitř, jak je znázorněno na obrázku.
Při výměně kotoučové pily nezapomeňte také očistit horní a dolní kryt kotouče od nahromaděných pilin, jak je popsáno v části Údržba. Takové úsilí nenahrazuje nutnost kontroly činnosti dolního krytu před každým použitím.

Uložení šestihranného klíče

1. Šestihranný klíč

Pokud šestihranný klíč nepoužíváte, uložte jej tak, jak je znázorněno na obrázku, aby nedošlo k jeho ztrátě.

Připojení vysavače

Volitelné příslušenství

1. Prachová hubice (volitelné příslušenství)
2. Šroub (volitelné příslušenství)

Pokud si přejete provádět čisté řezání, připojte k nástroji vysavač Makita. Pomocí šroubu namontujte na nástroj prachovou hubici (volitelné příslušenství). Poté připojte hadici vysavače k prachové hubici, jak je znázorněno na obrázku.

PROVOZ

Dbejte na to, abyste nástroj posouvali dopředu jemně v přímé linii. Násilné nebo kroutivé pohyby nástrojem způsobí přehřátí motoru a nebezpečný zpětný ráz, který může vést k vážnému zranění.

POZNÁMKA: Pokud je teplota akumulátoru nízká, nástroj nemusí pracovat na plný výkon. V takovém případě například používejte nástroj k lehkému řezání, dokud se akumulátor nezahřeje na pokojovou teplotu. Poté může nástroj pracovat na plný výkon.

Držte nástroj pevně. Nástroj je vybaven přední rukojetí (kryt motoru) a zadní rukojetí. Používejte obě rukojeti pro co nejlepší uchopení nástroje. Pokud obě ruce drží pilu, nemůže dojít k jejich pořezání kotoučovou pilou. Umístěte základnu na obrobek, který má být řezán, aniž by se kotoučová pila dotýkala obrobku. Poté nástroj zapněte a počkejte, dokud kotoučová pila nedosáhne plné rychlosti. Nyní jednoduše posouvejte nástroj dopředu po povrchu obrobku, udržujte jej v rovině a plynule postupujte, dokud není řezání dokončeno.
Chcete-li dosáhnout čistých řezů, udržujte linii řezání rovnou a rychlost postupu rovnoměrnou. Pokud se řez nepodaří správně sledovat zamýšlenou linii řezu, nepokoušejte se nástroj otočit nebo jej násilím vrátit zpět do linie řezu. Mohlo by dojít k zablokování kotoučové pily a k nebezpečnému zpětnému rázu a případnému vážnému zranění. Uvolněte spínač, počkejte, až se kotoučová pila zastaví, a poté nástroj vytáhněte. Zarovnejte nástroj na nové linii řezu a řezání znovu spusťte. Snažte se vyhnout poloze, která vystavuje obsluhu třískám a dřevěnému prachu vystřelovanému z pily. Používejte ochranu očí, abyste předešli zranění.

Podélné vodítko (vodicí pravítko)

Volitelné příslušenství

Praktické podélné vodítko umožňuje provádět mimořádně přesné rovné řezy. Jednoduše posuňte podélné vodítko těsně k boku obrobku a zajistěte jej v této poloze pomocí šroubu na přední straně základny. Umožňuje také opakované řezy stejné šířky.

ÚDRŽBA

Vždy se ujistěte, že je nástroj vypnutý a že je vyjmutý akumulátor, než se pokusíte provést kontrolu nebo údržbu. Vyčistěte horní a dolní kryt, abyste se ujistili, že se v nich nenahromadily piliny, které by mohly bránit činnosti dolního krycího systému. Znečištěný krycí systém může omezit správnou funkci, což by mohlo vést k vážnému zranění. Nejúčinnějším způsobem, jak toho dosáhnout, je vyčištění stlačeným vzduchem. Pokud je prach vyfukován z krytů, ujistěte se, že používáte správnou ochranu očí a dýchacích cest.

UPOZORNĚNÍ: Nikdy nepoužívejte benzín, benzin, ředidlo, alkohol a podobně. Může dojít ke změně barvy, deformaci nebo prasklinám.
Pro zachování BEZPEČNOSTI a SPOLEHLIVOSTI výrobku by opravy, jakékoli jiné údržbové práce nebo seřizování měly být prováděny autorizovanými servisními středisky Makita nebo servisními středisky výrobce, a to vždy s použitím náhradních dílů Makita.

VOLITELNÉ PŘÍSLUŠENSTVÍ

Toto příslušenství nebo nástavce se doporučují používat s nástrojem Makita uvedeným v této příručce. Použití jakéhokoli jiného příslušenství nebo nástavců může představovat riziko zranění osob. Příslušenství nebo nástavce používejte pouze k určenému účelu.

Pokud potřebujete pomoc s dalšími podrobnostmi týkajícími se tohoto příslušenství, obraťte se na místní servisní středisko Makita.

• Kotoučová pila
• Podélné vodítko (vodicí pravítko)
• Šestihranný klíč
• Prachová hubice
• Originální akumulátor a nabíječka Makita

POZNÁMKA: Některé položky v seznamu mohou být součástí balení nástroje jako standardní příslušenství. Mohou se lišit v závislosti na zemi.

Stáhnout návod

Zde si můžete stáhnout úplnou verzi návodu ve formátu pdf, může obsahovat další bezpečnostní pokyny, informace o záruce, pravidla FCC atd.

Stáhnout Příručka k Makita SH02

Dostupné jazyky
