Přečtěte si prosím pozorně tento návod k použití.

Obsah balení

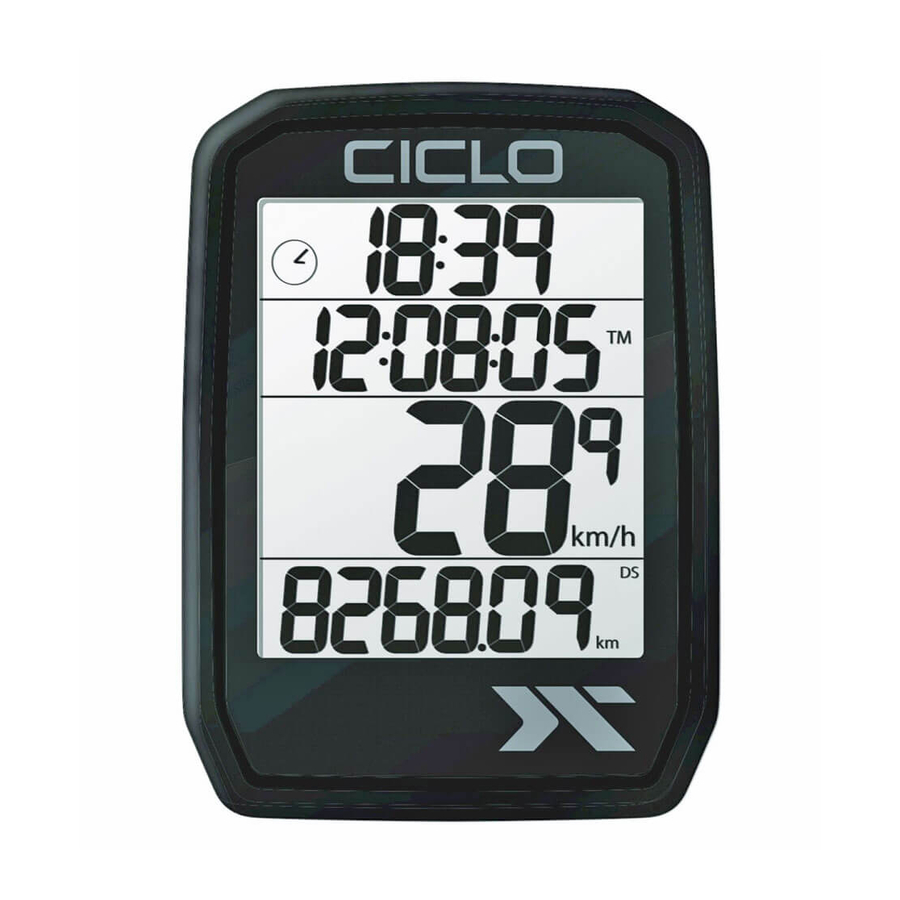

PROTOS 205
Vysílač
Baterie typu CR 2032
Magnet na dráty
Držák na řídítka
Montážní materiál

Montáž

Připevněte držák na řídítka na představec nebo řídítka pomocí stahovacích pásků (obr. 1). Za tímto účelem protáhněte stahovací pásky buď ve směru jízdy (montáž na řídítka), nebo kolmo ke směru jízdy (montáž na představec) otvory, které jsou k tomuto účelu na držáku řídítek. Umístěte držák řídítek na požadované místo (obr. 2) a utáhněte stahovací pásky. Konce stahovacích pásků lze odstřihnout nůžkami.

Nyní protáhněte stahovací pásky otvory na vysílači. Připevněte magnet na drát (obr. 3) a umístěte vysílač na vidlici tak, aby vzdálenost mezi magnetem a vysílačem byla maximálně 3 mm (obr. 4). Nyní můžete utáhnout stahovací pásky na vysílači a odstřihnout konce nůžkami.

Začínáme

Vložení baterie: Vložte baterii typu CR2032 kladným pólem nahoru. Uzavřete víčko baterie mincí, dávejte pozor, abyste jej příliš neutáhli.

Funkce tlačítek

Váš PROTOS nemá žádná tlačítka v konvenčním smyslu, nastavení se provádí pomocí dvou "tlačítek" na spodní straně pouzdra. Tato tlačítka lze stisknout např. kuličkovým perem. Nyní můžete pomocí tlačítka SET (nastavit) vybrat, zda chcete, aby se čas zobrazoval ve formátu 12 nebo 24 hodin. Stisknutím tlačítka MODE (režim) se toto nastavení uloží a přejde se k nastavení času. Nyní můžete nastavit blikající zobrazení hodin pomocí tlačítka SET (nastavit). Jakmile je dosaženo požadované hodnoty, hodnota se uloží stisknutím tlačítka MODE (režim) a začne blikat zobrazení minut. Nyní pomocí tlačítka SET (nastavit) nastavte znovu hodnotu. Pro uložení stiskněte jednou tlačítko MODE (režim). Podle tohoto schématu lze nyní postupně provést všechna nastavení.

Chcete-li resetovat denní hodnoty, musíte stisknout tlačítko MODE (režim) na přibližně 5 sekund (na displeji se zobrazí Reset). Podržte tlačítko, dokud se displej nevrátí do normálního zobrazení. Pokud je tlačítko MODE (režim) stisknuto po dobu 10 sekund, všechny hodnoty, i roční hodnoty, se resetují na "0" (na displeji bliká Total Reset). Pro provedení funkce musíte také počkat, dokud se displej nepřepne zpět do normálního zobrazení. Stisknutím tlačítka SET (nastavit) na 5 sekund vstoupíte do nastavení.

Nastavení

Wh	mm	inch
18''	1411	55,6
20''	1590	62,6
22''	1770	69,7
24''	1907	75,7
26''	2055	82,1
27''	2196	86,4
275''	2180	85,8
28''	2200	86,6
29''	2300	90,5
700	2096	82,5

Pořadí nastavení je následující:

Formát času 24/12 hodin
Čas Hodiny a minuty
Km/h nebo mi/h
Obvod kola v palcích (viz tabulka)
Přednastavené hodnoty od 16" do 29" a 700
Obvod kola individuálně opravitelný v mm
Přednastavení celkových kilometrů na 999999 km bez desetinné čárky

Uschovejte si prosím doklad o koupi tohoto zařízení po dobu záruky, protože je nutný v případě případné reklamace. Vy (koncový uživatel) obdržíte záruku 24 měsíců od data prodeje. Výrobek byl prodán v rámci aplikace vyrobené za použití nejmodernějších výrobních procesů a přísných kontrol kvality.

Pokud se během záruční doby vyskytnou vady, kontaktujte nás.

Servisní kontakt na adrese: ciclo-service@ciclosport.de

Záruka se nevztahuje na škody způsobené nesprávnou manipulací nebo vnějšími vlivy (voda, pád, slunce, náraz nebo zlomenina).

Prohlášení o shodě:
Společnost CicloSport K.W. Hochschorner GmbH tímto prohlašuje, že zařízení PROTOS 205 je ve shodě se základními požadavky a dalšími příslušnými ustanoveními platné právní situace.

Prohlášení o shodě naleznete na následující adrese: www.ciclosport.com

Technické údaje

Baterie: CR2032

Frekvence: 125KHz

Provozní teploty se pohybují od -10 °C do +50 °C.

Skladovací teploty během přepravy jsou mezi -20 °C a +70 stupni.

Vyhrazujeme si právo provádět technické změny v průběhu dalšího vývoje.

Zákaznický servis/kontakt:
Pokud má vaše zařízení vadu / máte s ním problém, zašlete nám zařízení s ohledem na následující body na níže uvedenou adresu
