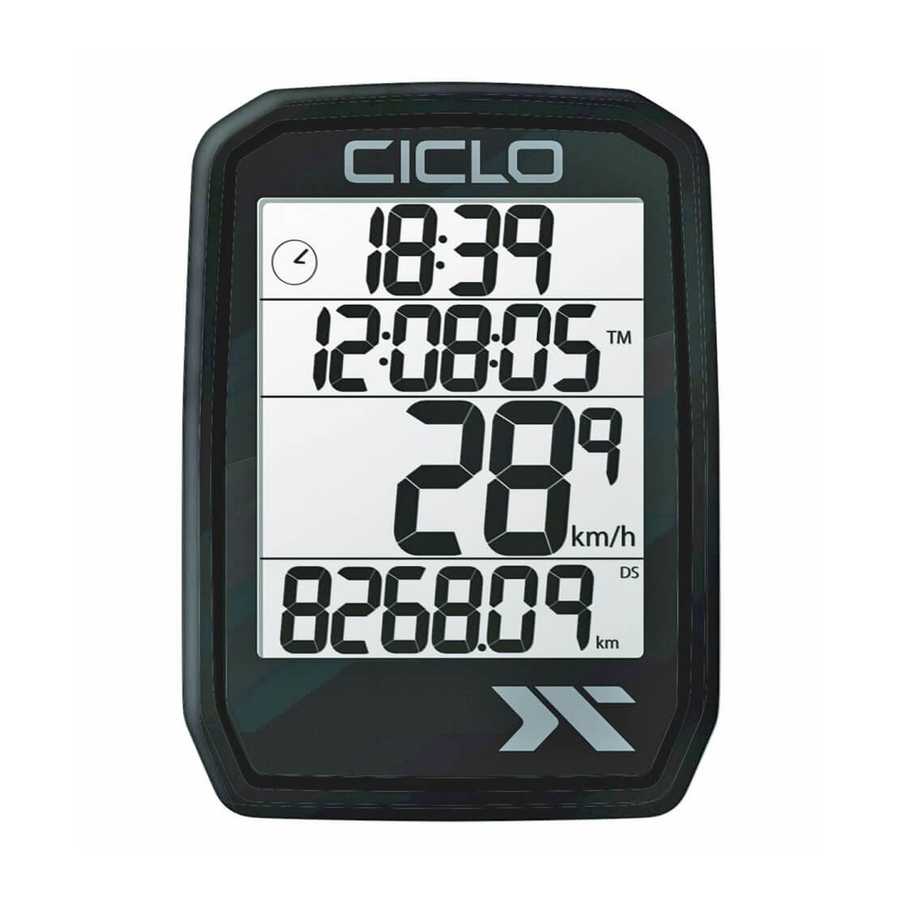

CICLO PROTOS 205 - Manuel de l'ordinateur de vélo
Veuillez lire attentivement ces instructions d'utilisation.
Contenu de l'emballage
- PROTOS 205
- Émetteur
- Pile type CR 2032
- Aimant de rayon
- Support de guidon
- Matériel de montage
Montage
Veuillez monter le support de guidon sur la potence ou le guidon à l'aide des serre-câbles (Fig. 1). Pour ce faire, passez les serre-câbles soit dans le sens de la marche (montage sur guidon), soit transversalement au sens de la marche (montage sur potence) à travers les évidements prévus à cet effet sur le support de guidon. Positionnez le support de guidon à l'endroit souhaité (Fig. 2) et serrez les serre-câbles. Les extrémités des serre-câbles peuvent être coupées avec des ciseaux.
Passez ensuite les serre-câbles dans les ouvertures de l'émetteur. Veuillez monter l'aimant sur un rayon (Fig. 3) et positionner l'émetteur sur la fourche de manière à ce que la distance entre l'aimant et l'émetteur soit d'un maximum de 3 mm (Fig. 4). Vous pouvez maintenant serrer les serre-câbles sur l'émetteur et couper les extrémités avec des ciseaux.
Démarrage
Insertion de la pile : Insérez la pile type CR2032 avec le pôle positif vers le haut. Fermez le couvercle de la pile à l'aide d'une pièce de monnaie, en veillant à ne pas trop serrer.
Fonctions des touches
Votre PROTOS n'a pas de boutons au sens conventionnel, les réglages se font avec les deux "boutons" situés en bas du boîtier. Ces boutons peuvent être pressés avec, par exemple, un stylo à bille. Vous pouvez maintenant utiliser le bouton SET (RÉGLAGE) pour choisir si vous souhaitez que l'heure soit affichée au format 12 ou 24 heures. Appuyer sur le bouton MODE (MODE) enregistre cela et passe au réglage de l'heure. Vous pouvez maintenant ajuster l'affichage clignotant des heures avec le bouton SET (RÉGLAGE). Lorsque la valeur souhaitée est atteinte, la valeur est enregistrée en appuyant sur le bouton MODE (MODE) et l'affichage des minutes clignote. Utilisez maintenant la touche SET (RÉGLAGE) pour régler à nouveau la valeur. Pour enregistrer, veuillez appuyer une fois sur le bouton MODE (MODE). Selon ce schéma, tous les réglages peuvent maintenant être effectués progressivement.
Pour réinitialiser les valeurs quotidiennes, vous devez appuyer sur le bouton MODE (MODE) pendant environ 5 secondes ("Reset" (Réinitialisation) apparaît à l'écran). Veuillez maintenir la touche enfoncée jusqu'à ce que l'affichage revienne à l'affichage normal. Si le bouton MODE (MODE) est enfoncé pendant 10 secondes, toutes les valeurs, y compris les valeurs annuelles, sont remises à "0" ("Total Reset" (Réinitialisation totale) clignote à l'écran). Pour exécuter la fonction, vous devez également attendre ici que l'affichage revienne à l'affichage normal. Appuyez sur le bouton SET (RÉGLAGE) pendant 5 secondes pour accéder aux réglages.
Réglages
| Wh | mm | inch |
| 18'' | 1411 | 55,6 |
| 20'' | 1590 | 62,6 |
| 22'' | 1770 | 69,7 |
| 24'' | 1907 | 75,7 |
| 26'' | 2055 | 82,1 |
| 27'' | 2196 | 86,4 |
| 275'' | 2180 | 85,8 |
| 28'' | 2200 | 86,6 |
| 29'' | 2300 | 90,5 |
| 700 | 2096 | 82,5 |
La séquence des réglages est la suivante :
- Format de l'heure 24/12 heures
- Heure Heures et minutes
- Km/h ou mi/h
- Circonférence de la roue en pouces (voir tableau)
Préréglages de 16"- 29" et 700 - Circonférence de la roue corrigeable individuellement en mm
- Préréglage du total des kilomètres à 999999 km sans point décimal
Veuillez conserver la preuve d'achat de cet appareil pendant la durée de la garantie, car elle doit être jointe en cas de réclamation éventuelle. Vous (l'utilisateur final) bénéficiez d'une garantie de 24 mois à compter de la date de vente. L'article a été fabriqué en utilisant les processus de production les plus modernes et des contrôles de qualité stricts.
Si des défauts surviennent pendant la période de garantie, veuillez nous contacter.
Contact service client : ciclo-service@ciclosport.de
La garantie ne s'applique pas aux dommages causés par une manipulation inappropriée ou par des influences externes (eau, chute, soleil, choc ou fracture).
Déclaration de conformité :
Par la présente, CicloSport K.W. Hochschorner GmbH déclare que l'appareil PROTOS 205 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la législation en vigueur.
La déclaration de conformité peut être consultée à l'adresse suivante : www.ciclosport.com
Données techniques
Pile : CR2032
Fréquence : 125KHz
Les températures de fonctionnement vont de -10°C à + 50°C.
Les températures de stockage pendant le transport se situent entre -20°C et +70 degrés.
Nous nous réservons le droit d'apporter des modifications techniques dans le cadre du développement continu.
Service client / Contact :
Si votre appareil présente un défaut / vous avez un problème avec celui-ci, veuillez nous l'envoyer en tenant compte des points suivants à l'adresse ci-dessous :
- envoyez-nous toujours votre appareil dans son carton d'origine
- joignez une lettre d'accompagnement décrivant l'erreur,
- votre adresse complète
- et une copie de la preuve d'achat
- affranchissez l'article avec un timbre suffisant à
CicloSport K.W. Hochschorner GmbH, Lohenstrasse 11, 82166 Gräfelfing, Allemagne
