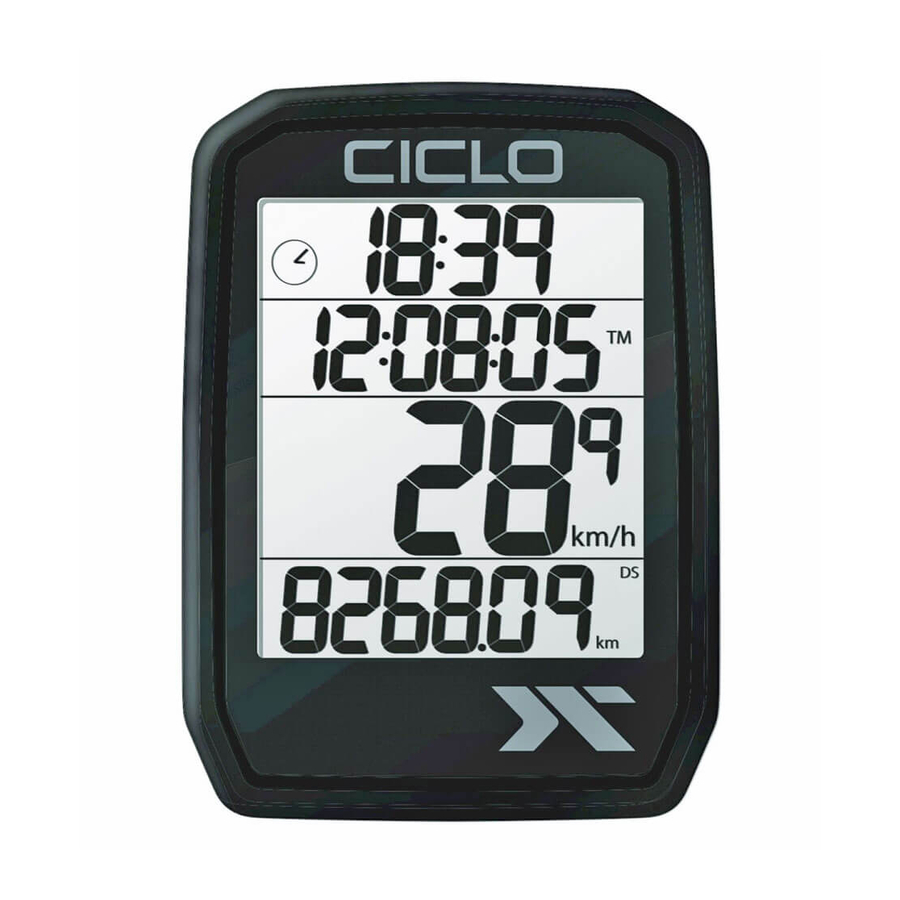

CICLO PROTOS 205 - Manual del Ordenador de Bicicleta

Por favor, lea atentamente estas instrucciones de uso.

Contenido del paquete

• PROTOS 205
• Transmisor
• Pila tipo CR 2032
• Imán para radios
• Soporte para manillar
• Material de montaje

Montaje

Por favor, monte el soporte del manillar en la potencia o el manillar con las bridas (Fig. 1). Para ello, tire de las bridas en la dirección de la marcha (montaje en el manillar) o transversalmente a la dirección de la marcha (montaje en la potencia) a través de los huecos previstos para este fin en el soporte del manillar. Coloque el soporte del manillar en la ubicación deseada (Fig. 2) y apriete las bridas. Los extremos de las bridas se pueden cortar con unas tijeras.

Ahora tire de las bridas a través de las aberturas del transmisor. Por favor, monte el imán en un radio (Fig. 3) y coloque el transmisor en la horquilla de manera que la distancia entre el imán y el transmisor sea de un máximo de 3 mm (Fig. 4). Ahora puede apretar las bridas en el transmisor y cortar los extremos con unas tijeras.

Inicio

Inserción de la pila: Inserte la pila tipo CR2032 con el polo positivo hacia arriba. Cierre la tapa de la pila con una moneda, asegurándose de no apretarla demasiado.

Funciones de las teclas

Su PROTOS no tiene botones en el sentido convencional, los ajustes se realizan con los dos "botones" en la parte inferior de la carcasa. Estos botones se pueden presionar con, por ejemplo, un bolígrafo. Ahora puede usar el botón SET (establecer) para elegir si desea que la hora se muestre en formato de 12 o 24 horas. Al presionar el botón MODE (modo) ahora se guarda esto y se avanza para configurar la hora. Ahora puede ajustar la pantalla de la hora parpadeante con el botón SET (establecer). Cuando se alcanza el valor deseado, el valor se guarda presionando el botón MODE (modo) y la pantalla de los minutos parpadea. Ahora use la tecla SET (establecer) para configurar el valor nuevamente. Para guardar, por favor presione el botón MODE (modo) una vez. De acuerdo con este esquema, todos los ajustes ahora se pueden hacer gradualmente.

Para restablecer los valores diarios, debe presionar el botón MODE (modo) durante unos 5 segundos (Reset (restablecer) aparece en la pantalla). Por favor, mantenga presionada la tecla hasta que la pantalla vuelva a la pantalla normal. Si se presiona el botón MODE (modo) durante 10 segundos, todos los valores, también los valores anuales, se restablecen a "0" (Total Reset (restablecimiento total) parpadea en la pantalla). Para ejecutar la función, también debe esperar aquí hasta que la pantalla vuelva a la pantalla normal. Presione el botón SET (establecer) durante 5 segundos para ingresar a la configuración.

Ajustes

La secuencia de ajustes es la siguiente:

• Formato de hora 24/12 horas
• Hora Horas y minutos
• Km/h o mi/h
• Circunferencia de la rueda en pulgadas (ver tabla)
  Preajustes de 16"- 29" y 700
• Circunferencia de la rueda corregible individualmente en mm
• Preajuste de los kilómetros totales a 999999 km sin punto decimal

Por favor, conserve el comprobante de compra de este dispositivo durante el período de garantía, ya que este se adjunta en caso de que sea necesario presentar una reclamación. Usted (el usuario final) recibe 24 meses de garantía a partir de la fecha de venta. El artículo se vendió bajo aplicación fabricado utilizando los procesos de producción más modernos y estrictos controles de calidad.

Si se producen defectos durante el período de garantía, por favor, póngase en contacto con nosotros.

Contacto de servicio técnico en: ciclo-service@ciclosport.de

La garantía no se aplica a los daños causados por una manipulación inadecuada o por influencias externas (agua, caída, sol, impacto o fractura).

Declaración de conformidad:
Por la presente, CicloSport K.W. Hochschorner GmbH, declara que el dispositivo PROTOS 205 cumple con los requisitos esenciales y las demás disposiciones pertinentes de la situación legal vigente.

La declaración de conformidad se puede encontrar en la siguiente dirección: www.ciclosport.com

Datos técnicos

Pila: CR2032

Frecuencia: 125KHz

El rango de temperaturas de funcionamiento es de -10°C a + 50°C.

Las temperaturas de almacenamiento durante el transporte están entre -20°C y +70 grados.

Nos reservamos el derecho de realizar cambios técnicos en el curso de un mayor desarrollo.

Servicio de atención al cliente/Contacto:
Si su dispositivo tiene un defecto / tiene un problema con él, por favor, envíenos el dispositivo teniendo en cuenta los siguientes puntos a la dirección que se indica a continuación

1. envíenos siempre su dispositivo en la caja original
2. adjunte una carta de presentación con una descripción del error,
3. su dirección completa
4. y una copia del comprobante de compra
5. franquee el artículo con el franqueo suficiente para

CicloSport K.W. Hochschorner GmbH, Lohenstrasse 11, 82166 Gräfelfing, Alemania
