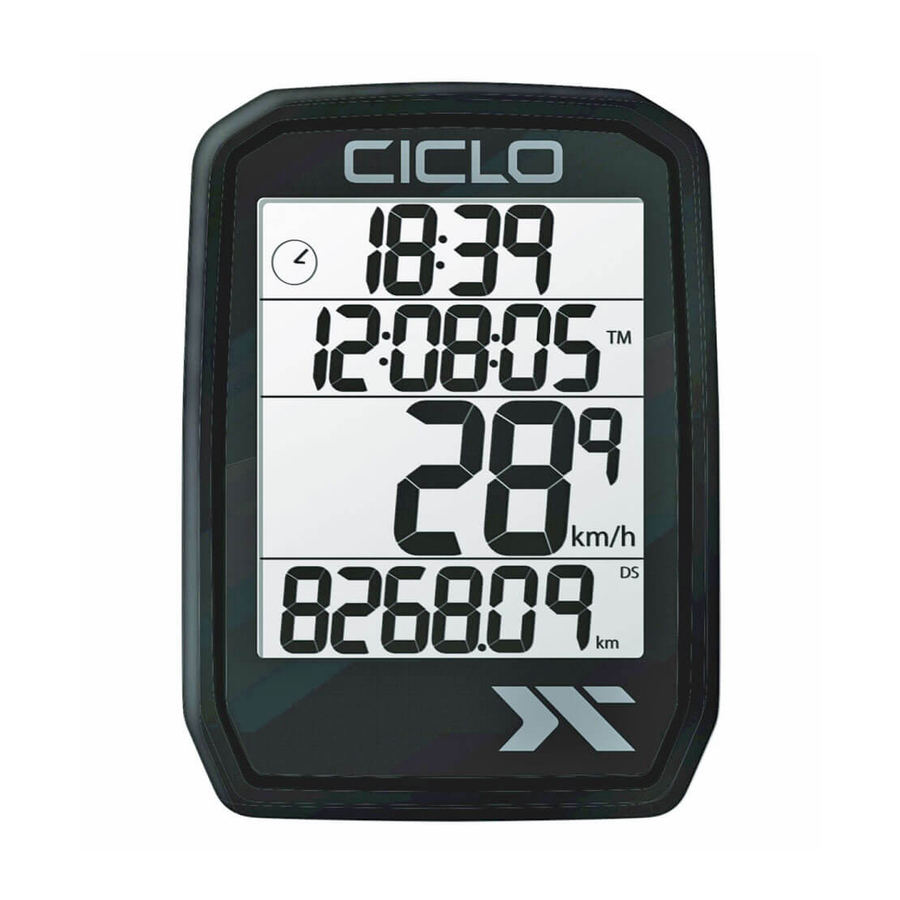

CICLO PROTOS 205 - Upute za korištenje biciklističkog računala

Sadržaj

1 Sadržaj paketa
2 Montaža
3 Početak rada
4 Funkcije tipki
5 Postavke
6 Tehnički podaci
7 Reference
8 Preuzmi priručnik
9 Na drugim jezicima

Molimo pažljivo pročitajte ove upute za korištenje.

Sadržaj paketa

PROTOS 205
Odašiljač
Baterija tipa CR 2032
Magnet za žbice
Nosač za upravljač
Montažni materijal

Montaža

Molimo montirajte nosač za upravljač na lulu ili upravljač pomoću vezica za kablove (slika 1). Da biste to učinili, provucite vezice za kablove ili u smjeru vožnje (montaža na upravljač) ili poprečno u odnosu na smjer vožnje (montaža na lulu) kroz udubljenja predviđena za tu svrhu na nosaču za upravljač. Postavite držač upravljača na željeno mjesto (slika 2) i zategnite vezice za kablove. Krajevi vezica za kablove mogu se odrezati škarama.

Sada provucite vezice za kablove kroz otvore na odašiljaču. Molimo montirajte magnet na žbicu (slika 3) i postavite odašiljač na vilicu tako da udaljenost između magneta i odašiljača bude maksimalno 3 mm (slika 4). Sada možete zategnuti vezice za kablove na odašiljaču i odrezati krajeve škarama.

Početak rada

Umetanje baterije: Umetnite bateriju tipa CR2032 s plus polom prema gore. Zatvorite poklopac baterije novčićem, pazeći da ga ne pretegnete.

Funkcije tipki

Vaš PROTOS nema tipke u konvencionalnom smislu, postavke se vrše s dvije "tipke" na dnu kućišta. Ove tipke se mogu pritisnuti npr. kemijskom olovkom. Sada možete koristiti tipku SET (postaviti) da odaberete želite li da se vrijeme prikazuje u formatu od 12 ili 24 sata. Pritiskom na tipku MODE (način rada) sada se to sprema i prelazi na postavljanje vremena. Sada možete podesiti trepćući prikaz sata pomoću tipke SET (postaviti). Kada se postigne željena vrijednost, vrijednost se sprema pritiskom na tipku MODE (način rada) i prikaz minuta treperi. Sada ponovno upotrijebite tipku SET (postaviti) za postavljanje vrijednosti. Za spremanje, pritisnite tipku MODE (način rada) jednom. Prema ovoj shemi, sve se postavke sada mogu postupno izvršiti.

Da biste resetirali dnevne vrijednosti, morate pritisnuti tipku MODE (način rada) oko 5 sekundi (na zaslonu se pojavljuje "Reset" (resetiranje)). Molimo držite tipku dok se zaslon ne vrati na normalan prikaz. Ako se tipka MODE (način rada) pritisne 10 sekundi, sve vrijednosti, također i godišnje vrijednosti, resetiraju se na "0" (na zaslonu treperi "Total Reset" (potpuno resetiranje)). Da biste izvršili funkciju, također morate pričekati ovdje dok se zaslon ne prebaci natrag na normalan prikaz. Pritisnite tipku SET (postaviti) 5 sekundi za ulazak u postavke.

Postavke

Wh	mm	inch
18''	1411	55,6
20''	1590	62,6
22''	1770	69,7
24''	1907	75,7
26''	2055	82,1
27''	2196	86,4
275''	2180	85,8
28''	2200	86,6
29''	2300	90,5
700	2096	82,5

Slijed postavki je sljedeći:

Format vremena 24/12 sati
Vrijeme sati i minute
Km/h ili mi/h
Opseg kotača u inčima (vidi tablicu)
Prethodne postavke od 16"- 29" i 700
Opseg kotača pojedinačno se može ispraviti u mm
Prethodno postavljanje ukupnih kilometara na 999999 km bez decimalne točke

Molimo sačuvajte dokaz o kupnji za ovaj uređaj za vrijeme trajanja jamstva, jer to mora biti priloženo u slučaju moguće reklamacije. Vi (krajnji korisnik) dobivate 24 mjeseca jamstva s početkom datuma prodaje. Proizvod je prodan pod primjenom proizvedenom korištenjem najmodernijih proizvodnih procesa i strogih kontrola kvalitete.

Ako se tijekom jamstvenog roka pojave nedostaci, kontaktirajte nas.

Servisni kontakt pod: ciclo-service@ciclosport.de

Jamstvo se ne odnosi na štetu uzrokovanu nepravilnim rukovanjem ili vanjskim utjecajima (voda, pad, sunce, udar ili lom).

Izjava o sukladnosti:
Ovime CicloSport K.W. Hochschorner GmbH izjavljuje da je uređaj PROTOS 205 u skladu s bitnim zahtjevima i ostalim relevantnim odredbama važećeg pravnog stanja.

Izjava o sukladnosti može se pronaći na sljedećoj adresi: www.ciclosport.com

Tehnički podaci

Baterija: CR2032

Frekvencija: 125KHz

Raspon radnih temperatura je od -10°C do + 50°C.

Temperature skladištenja tijekom transporta su između -20°C i +70 stupnjeva.

Zadržavamo pravo na tehničke izmjene tijekom daljnjeg razvoja.

Služba za korisnike/Kontakt:
Ako vaš uređaj ima nedostatak / imate problem s njim, pošaljite nam uređaj uzimajući u obzir sljedeće točke na donju adresu
