GSN PATROL-803 - Kombineret Pir & Glasbrudsdetektor - manual

INTRODUKTION

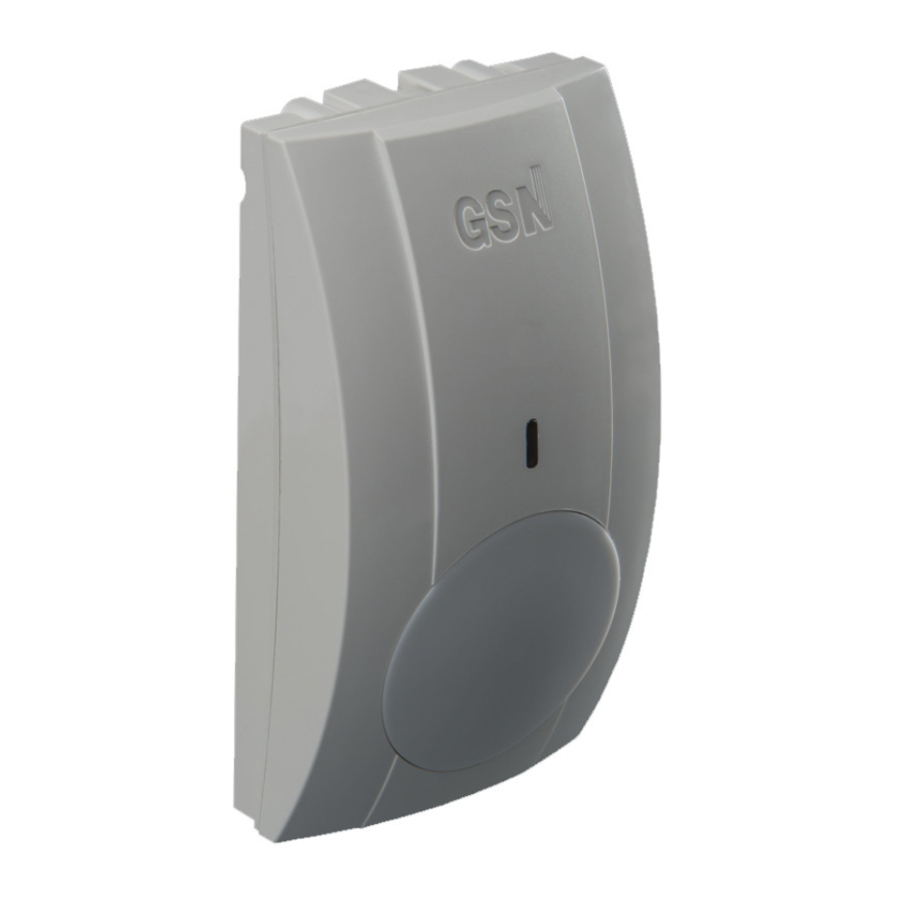

PATROL-803 er en kombination af PIR og akustisk glasbrudsdetektor.

PATROL-803 er en digital passiv infrarød detektor med dobbelt element pyrosensor, som giver den mest effektive sikkerhed for bolig- og industrilokaler.

PIR-detektoren analyserer miljøet og registrerer personens bevægelse, der krydser den infrarøde stråle.

Den akustiske glasbrudsdetektor identificerer lydene af glasstød og brud.

To uafhængige optoelektroniske relæer i PIR- og glasbrudsdetektorerne giver mulighed for at forbinde detektorerne til to uafhængige zoner i kontrolpanelet.

FUNKTIONER

• HI-TECH DESIGN
• DUAL TEKNOLOGI PIR & MIKROFON
• HØJ RFI & EMI IMMUNITET
• DIGITAL PROGRAMALGORITME TIL SIGNALBEHANDLING
• PULSTÆLLER 1
• TESTTILSTAND FOR TO AKUSTISKE KANALER
• INDIVIDUEL PIR-FØLSOMHEDSJUSTERING
• HØJ LYSIMMUNITET
• HERMETISK FORSEGLET PYROELEKTRISK SENSOR
• LAV DRIFTSTEMPERATUR
• AUTOMATISK TEMPERATURKOMPENSATION

DETEKTORINSTALLATION

Fastgør detektoren lodret på en solid, flad vægoverflade. Installationshøjden er 2 - 2,5 meter.

Til hjørne- eller loftinstallationer kan du bruge universelle beslag - modeller:
"UBL-1112" eller "UBL-1115". (Ekstra køb!)

Til hjørneinstallation skal du bruge udslagsblanketterne, der er placeret på den skrånende del af detektorbasen.

For at beskytte flere vinduer skal du montere detektoren i optimal afstand fra dem. Hvis tunge persienner eller gardiner dækker glasset, skal du placere detektoren, så persiennerne ikke blokerer for lyden.

INSTALLATIONSBEGRÆNSNINGER

• Installer ikke detektoren på ustabile eller vibrerende overflader.
• Installer ikke detektoren tæt på gardiner, persienner eller andre genstande, der vibrerer med luftbevægelse.
• Installer ikke detektoren tæt på klimaanlæg, luftstrømskilder eller over varmekilder.
• Installer ikke detektoren eller før strømkabler og alarmkredsløb ved siden af højspændingskabler.

TILSLUTNING AF TERMINALBLOK

Tilslut ledningerne i henhold til skemaet.

Terminaler "+12V-" - til tilslutning til kontrolenhedens strømforsyning.

Terminaler "Tamper" - til tilslutning til en 24-timers normalt lukket beskyttelseszone i kontrolenheden.

Terminaler "Relay 1" (Relæ 1) - relæudgang fra PIR-detektoren.

Terminaler "Relay 2" (Relæ 2) - relæudgang fra glasbrudsdetektoren.

DETEKTORJUSTERING

1. Fjern frontdækslet.
2. Vælg det ønskede antal pulser (1 eller 2) ved hjælp af S2-regulatoren.


*Valgbar pulstæller 1 eller 2 giver brugerne mulighed for at optimere detektorens følsomhed, så den passer til miljøet, og dermed bevare en pålidelig ydeevne til enhver tid.

3. Tilslut strømmen, og vent på, at LED'en holder op med at blinke (opvarmningstid 60 sek.).
4. Sæt dækslet på igen.
5. Gå i detektorens synsfelt. Den RØDE LED skal reagere aktivt på din bevægelse.
6. Hvis det er nødvendigt, skal du øge detektorens PIR-følsomhed ved hjælp af R18-potentiometeret "PIR Sensitivity" (PIR-følsomhed).


LED-INDIKATION VED ALARM

Jumper W3 vil aktivere/deaktivere alarm-LED'en.

Hvis W3 er ON (tændt) - vil LED'en fungere ved alarm.

Hvis W3 er OFF (slukket) - vil LED'en ikke fungere ved alarm.

W1 - Jumper til at vælge drifts- og testtilstande.

W2 - Justering af akustisk rækkevidde

S2 - Pulstællerregulator

R17 - Glasfølsomhedsregulator

R18 - PIR-følsomhedsregulator

S1 - Sabotageknap

VALG AF DÆKNINGSOMRÅDE

Indstil jumperen W2 i henhold til afstanden til det beskyttede glas.

BESKYTTEDE GLASSTYPER

¹¹Detektionsområdet for den akustiske glasbrudsdetektor reduceres op til 10 meter for følgende glastyper:
Lamineret, trådbundet, belagt (Triplex), forseglet isolering.

GLASBRUDSTEST (JUSTERING)

1. Indstil jumperen W1 til positionen "GLASS TEST" (GLAS-TEST).

   PIR-detektoren er slukket;
   RELÆ 1 og RELÆ 2 er åbne.
2. Sæt dækslet på igen.
3. Brug en glasbrudssimulator til at simulere det højfrekvente signal fra glasbruddet. Den røde LED vil blinke ved hver simulatoraktivering.
4. Brug trimmeren R17 markeret "GLASS SENSITIVITY" (GLASFØLSOMHED) til at justere detektoren med mere følsomhed.


STØD- OG GLASBRUDSTEST

1. Indstil jumperen W1 til positionen "SHOCK & GLASS TEST" (STØD- & GLAS-TEST).

   PIR-detektoren er slukket;
   RELÆ 1 er åbent.
   RELÆ 2 er lukket.
2. Sæt dækslet på igen.
3. Bank forsigtigt på det beskyttede glas, og aktiver glasbrudssimulatoren på samme tid. Relæudgangen på glasbrudsdetektoren åbnes i 3 sek.
   Den røde LED vil lyse.
4. Efter test skal du indstille jumperen W1 til positionen "OPERATING MODE" (DRIFTSTILSTAND).

VIDVINKELLINSE

VERTIKAL BARRIERE-LINSE

LANGDISTANCELINSE

*EKSTRA KØB

UNIVERSELT BESLAG

MODELLER:
"UBL-1112", "UBL-1115".

*EKSTRA KØB

SOLSKÆRMSFILTER

Solskærmsfilter til ekstra beskyttelse af detektorens pyroelektriske sensor mod sollys og billygter.

*EKSTRA KØB

TEKNISKE SPECIFIKATIONER

Indgangsspænding 8,5 - 16V

Strømforbrug:
I standby-tilstand: 17,7mA
I alarmtilstand: 19mA

Opvarmningsperiode: 60 sek

PIR-detektionsområde: 15,6 m x 125º

PIR-detektionshastighedsområde: 0,3 - 3 m/sek

Glasbrudsdetektionsområde: 12 m x 160º

Relæudgang: NC; 60V; 100mA; 16Ω

Sabotageudgang: NC; 10Ω

Alarmperiode: 3 sek

Nulstillingstid: 5 ± 1 sek

Pulstæller: 1 eller 2

Installationshøjde: 2,0 - 2,5 m

Lysimmunitet uden solskærmsfilter: ikke mindre end 6500lux

Lysimmunitet med solskærmsfilter: mere 30000lux

Driftstemperaturområde: - 30°C +60°C

Opbevaringstemperaturområde: - 50°C - +80°C

RFI-immunitet: 30V/м ved et frekvensområde på 30MHz-1GHz

EMI-immunitet: 50.000V

Dimensioner: 54mm x 33mm x 99mm

Vægt: 82gr.

GARANTI

GSN Electronic Company Ltd. garanterer, at produktet er fri for defekter i materialer og udførelse under overholdelse af servicebestemmelserne og skal repareres eller udskiftes under fravær af mekaniske skader i en begrænset periode på fem år fra salgsdatoen.
