GSN PATROL-803 - Manuale del rivelatore combinato Pir e rottura vetro

INTRODUZIONE

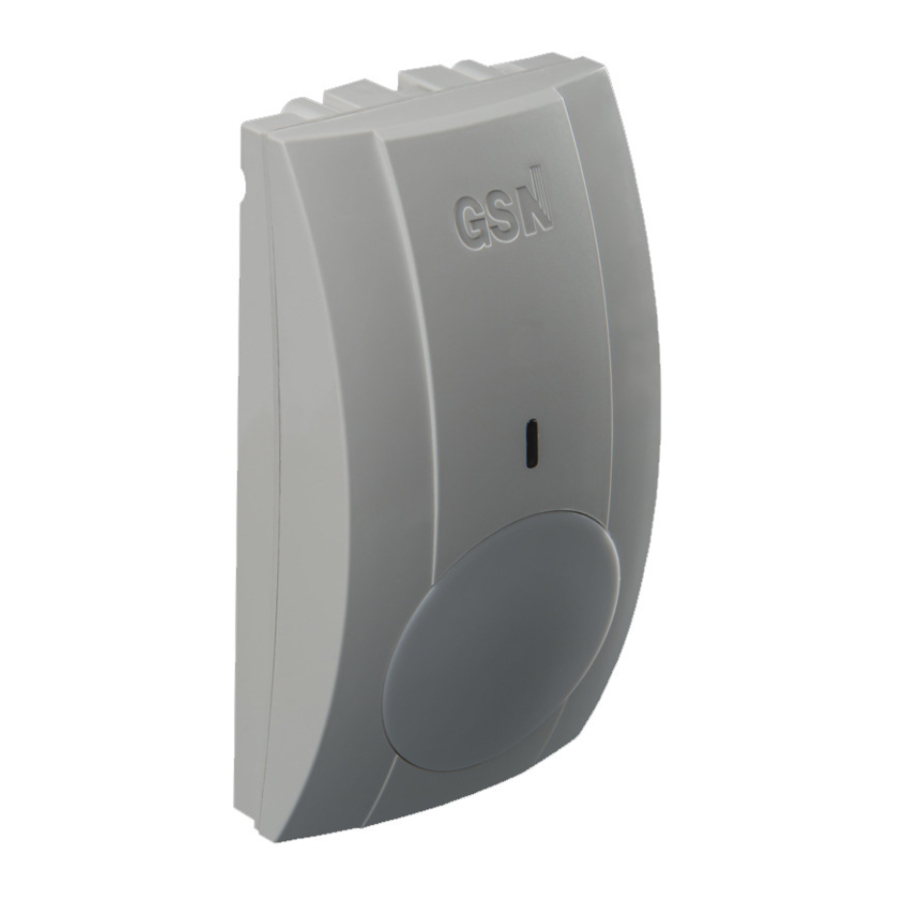

Il PATROL-803 è una combinazione di PIR e rivelatore acustico di rottura vetro.

Il PATROL-803 è un rivelatore a infrarossi passivo digitale con pirosensore a doppio elemento, che fornisce la sicurezza più efficiente di locali residenziali e industriali.

Il rivelatore PIR analizza l'ambiente e rileva il movimento della persona che attraversa il raggio infrarosso.

Il rivelatore acustico di rottura vetro identifica i suoni dell'impatto e della rottura del vetro.

Due relè optoelettronici indipendenti dei rivelatori PIR e di rottura vetro consentono di collegare i rivelatori a due zone indipendenti nel pannello di controllo.

CARATTERISTICHE

• DESIGN HI-TECH
• TECNOLOGIA DOPPIA PIR E MICROFONO
• ALTA IMMUNITÀ RFI ED EMI
• ALGORITMO DI PROGRAMMAZIONE DIGITALE DELL'ELABORAZIONE DEL SEGNALE
• CONTA PULSI 1
• MODALITÀ TEST PER DUE CANALI ACUSTICI
• REGOLAZIONE INDIVIDUALE DELLA SENSIBILITÀ PIR
• ALTA IMMUNITÀ ALLA LUCE
• SENSORE PIROELETTRICO SIGILLATO ERMETICAMENTE
• BASSA TEMPERATURA DI ESERCIZIO
• COMPENSAZIONE AUTOMATICA DELLA TEMPERATURA

INSTALLAZIONE DEL RIVELATORE

Fissare il rivelatore verticalmente su una superficie solida e piana della parete. L'altezza di installazione è di 2 - 2,5 metri.

Per installazioni ad angolo o a soffitto, è possibile utilizzare staffe universali - modelli:
"UBL-1112" o "UBL-1115". (Acquisto aggiuntivo!)

Per l'installazione ad angolo, utilizzare i fori pretranciati situati sulla parte inclinata della base del rivelatore.

Per proteggere diverse finestre, montare il rivelatore a una distanza ottimale da esse. Se pesanti tende o persiane coprono il vetro, posizionare il rivelatore in modo che le tende non blocchino il suono.

LIMITAZIONI DI INSTALLAZIONE

• Non installare il rivelatore su superfici instabili o vibranti.
• Non installare il rivelatore vicino a tende, persiane o altri oggetti che vibrano con il movimento dell'aria.
• Non installare il rivelatore vicino a condizionatori d'aria, fonti di getto d'aria o sopra fonti di calore.
• Non installare il rivelatore o instradare i cavi di alimentazione e i loop di allarme vicino a cavi ad alta tensione.

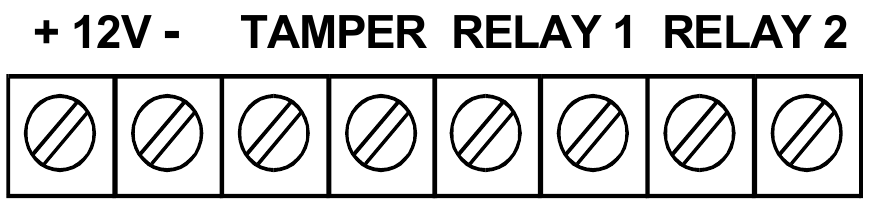

COLLEGAMENTO ALLA MORSETTIERA

Collegare i cavi secondo lo schema.

Terminali "+12V-" - per il collegamento all'alimentatore dell'unità di controllo.

Terminali "Tamper" - per il collegamento a una zona protettiva normalmente chiusa di 24 ore nell'unità di controllo.

Terminali "Relay 1" (Relè 1) - uscita relè del rivelatore PIR.

Terminali "Relay 2" (Relè 2) - uscita relè del rivelatore di rottura vetro.

REGOLAZIONE DEL RIVELATORE

1. Rimuovere il coperchio anteriore.

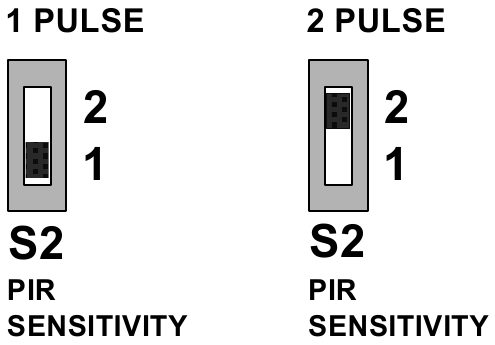

2. Selezionare il numero richiesto di impulsi (1 o 2) utilizzando il regolatore S2.


*Il contatore di impulsi selezionabile 1 o 2 offre agli utenti la possibilità di ottimizzare la sensibilità del rivelatore per adattarsi all'ambiente, mantenendo così prestazioni affidabili in ogni momento.

3. Collegare l'alimentazione e attendere che il LED smetta di lampeggiare (tempo di riscaldamento 60 secondi).
4. Rimontare il coperchio.
5. Passare nel campo visivo del rivelatore. Il LED ROSSO dovrebbe rispondere attivamente al tuo movimento.
6. Se necessario, aumentare la sensibilità PIR del rivelatore, utilizzando il potenziometro R18 "PIR Sensitivity" (Sensibilità PIR).

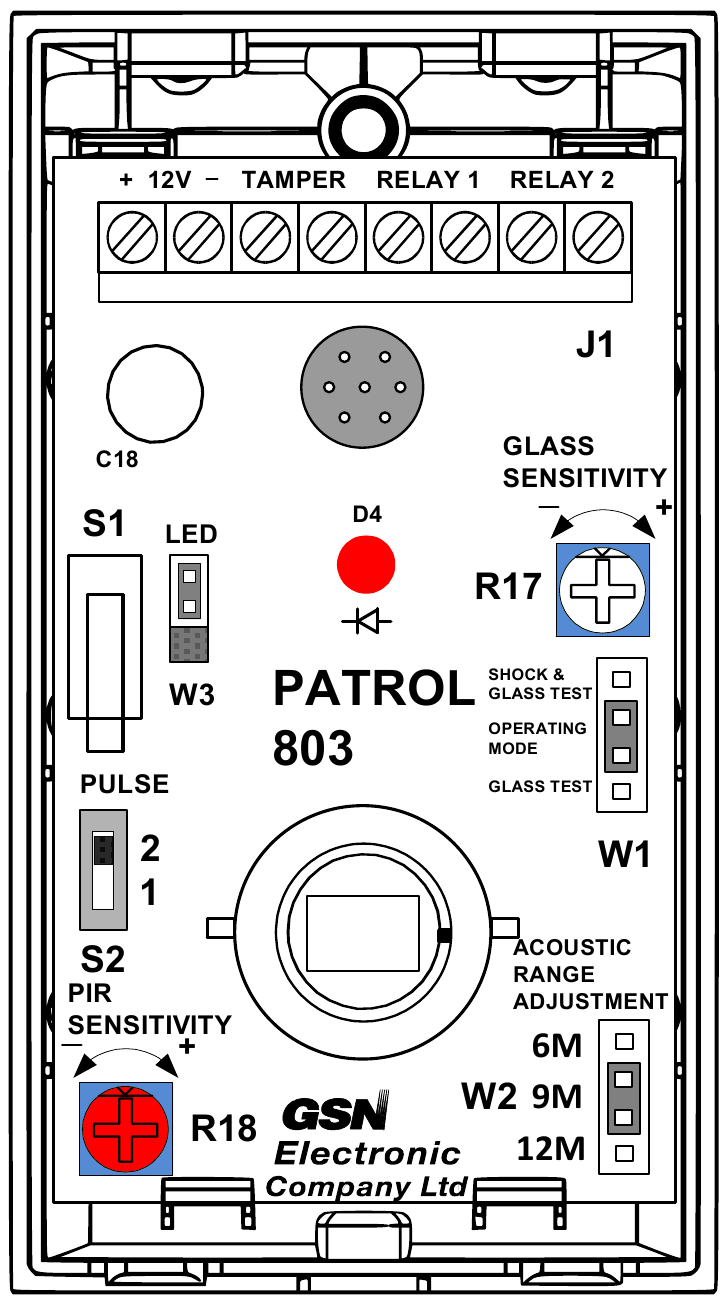

INDICAZIONE LED SU ALLARME

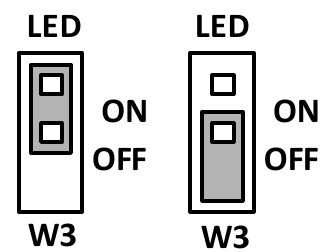

Il ponticello W3 abiliterà/disabiliterà il LED di allarme.

Se W3 è ON (acceso) - il LED funzionerà in caso di allarme.

Se W3 è OFF (spento) - il LED non funzionerà in caso di allarme.

W1 - Ponticello per selezionare le modalità operative e di test.

W2 - Regolazione della gamma acustica

S2 - Regolatore del contatore di impulsi

R17 - Regolatore della sensibilità del vetro

R18 - Regolatore della sensibilità PIR

S1 - Pulsante antimanomissione

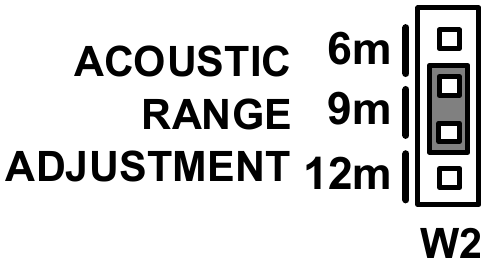

SELEZIONE DELLA GAMMA DI COPERTURA

Impostare il ponticello W2 in base alla distanza dal vetro protetto.

TIPI DI VETRO PROTETTI

¹¹La portata di rilevamento del rivelatore acustico di rottura vetro è ridotta fino a 10 metri per i seguenti tipi di vetro:
Laminato, Cablato, Rivestito (Triplex), Isolante sigillato.

TEST DI ROTTURA VETRO (REGOLAZIONE)

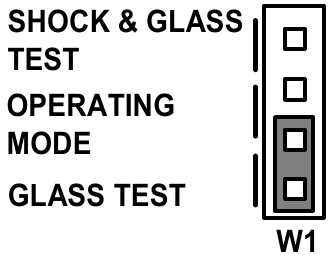

1. Impostare il ponticello W1 sulla posizione "GLASS TEST" (Test vetro).

   Il rivelatore PIR è spento;
   Il RELÈ 1 e il RELÈ 2 sono aperti.
2. Rimontare il coperchio.
3. Utilizzare il simulatore di rottura vetro per simulare il segnale ad alta frequenza della rottura del vetro. Il LED rosso lampeggerà ad ogni attivazione del simulatore.
4. Utilizzare il trimmer R17 contrassegnato con "GLASS SENSITIVITY" (Sensibilità vetro) per regolare il rivelatore con maggiore sensibilità.


TEST DI URTO E ROTTURA VETRO

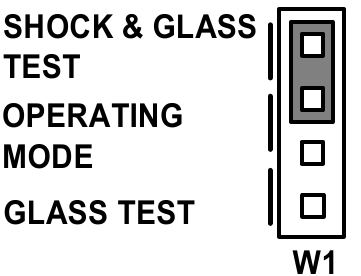

1. Impostare il ponticello W1 sulla posizione "SHOCK & GLASS TEST" (Test urto e vetro).

   Il rivelatore PIR è spento;
   Il RELÈ 1 è aperto.
   Il RELÈ 2 è chiuso.
2. Rimontare il coperchio.
3. Toccare delicatamente il vetro protetto e attivare contemporaneamente il simulatore di rottura vetro. L'uscita relè del rivelatore di rottura vetro si aprirà per 3 secondi.
   Il LED rosso sarà ON (acceso).
4. Dopo il test, impostare il ponticello W1 sulla posizione "OPERATING MODE" (Modalità operativa).

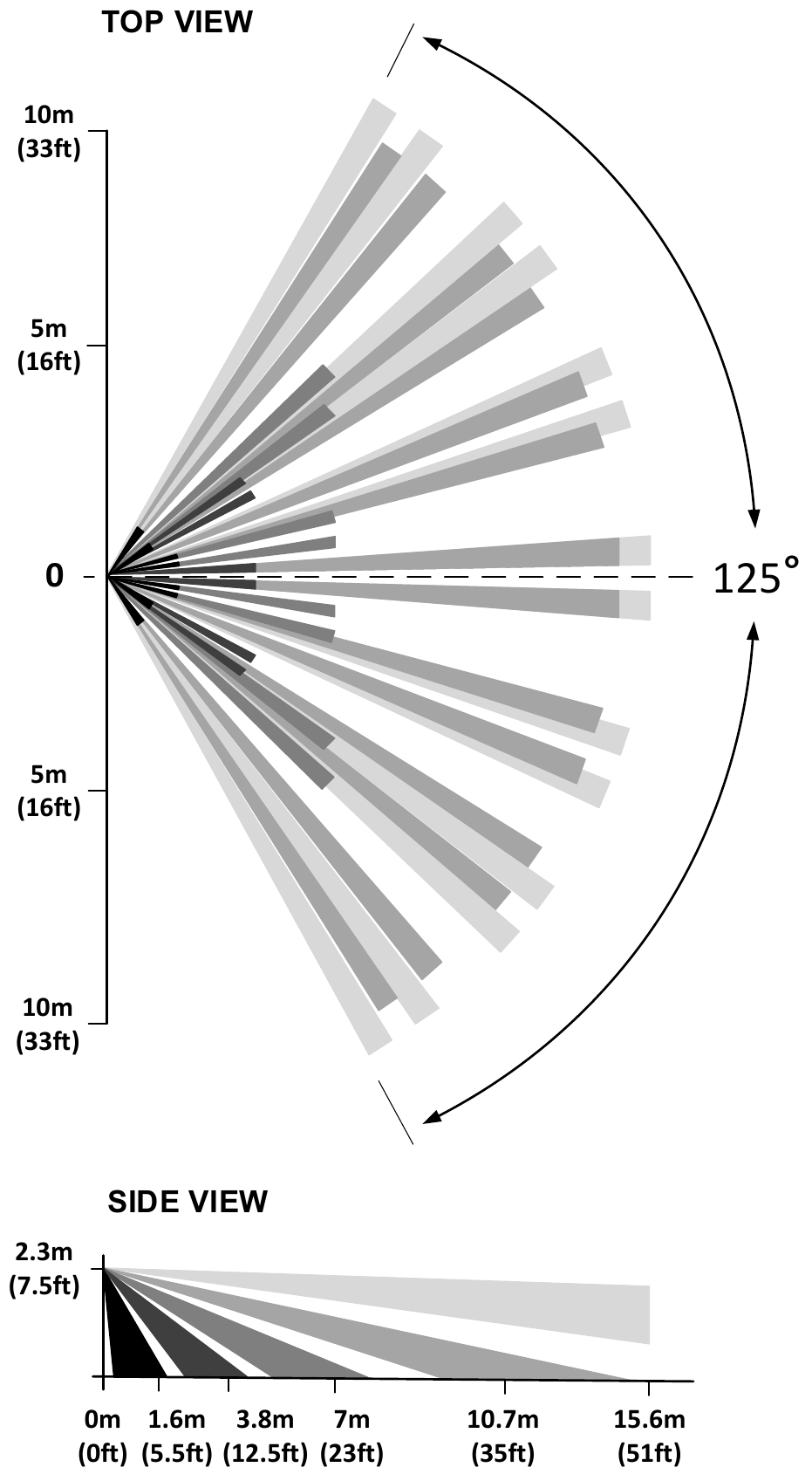

LENTE GRANDANGOLARE

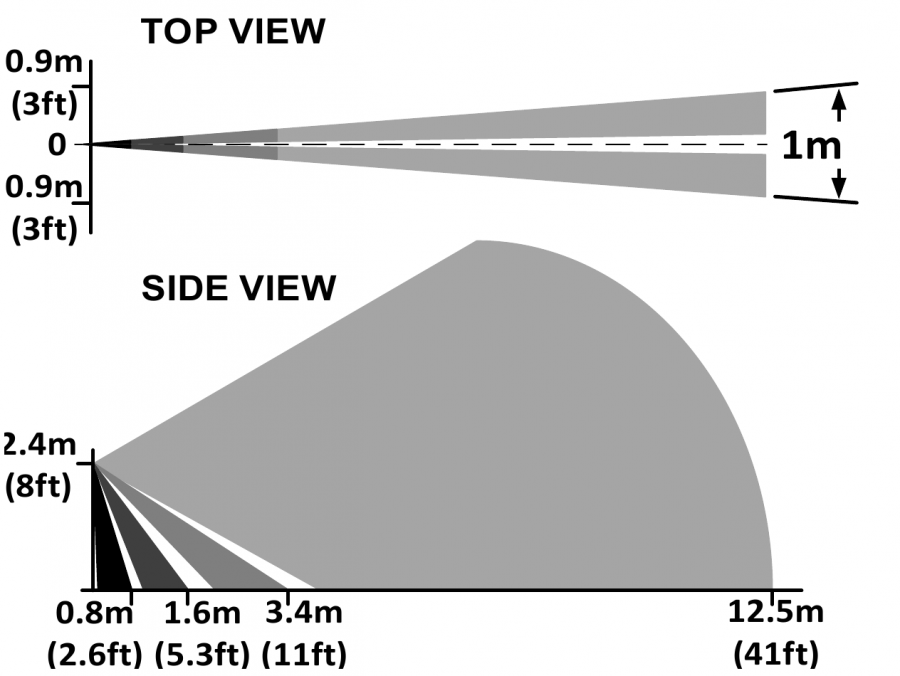

LENTE A BARRIERA VERTICALE

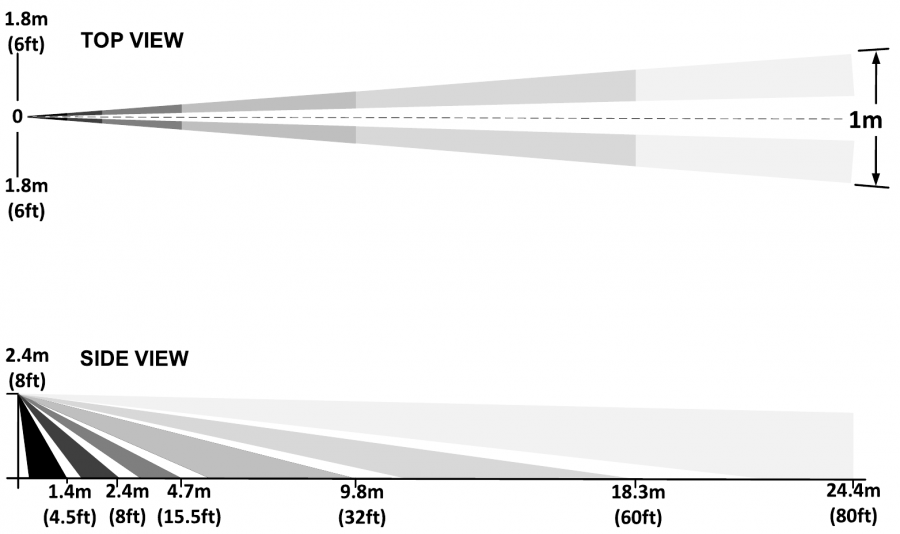

LENTE A LUNGA PORTATA

*ACQUISTO AGGIUNTIVO

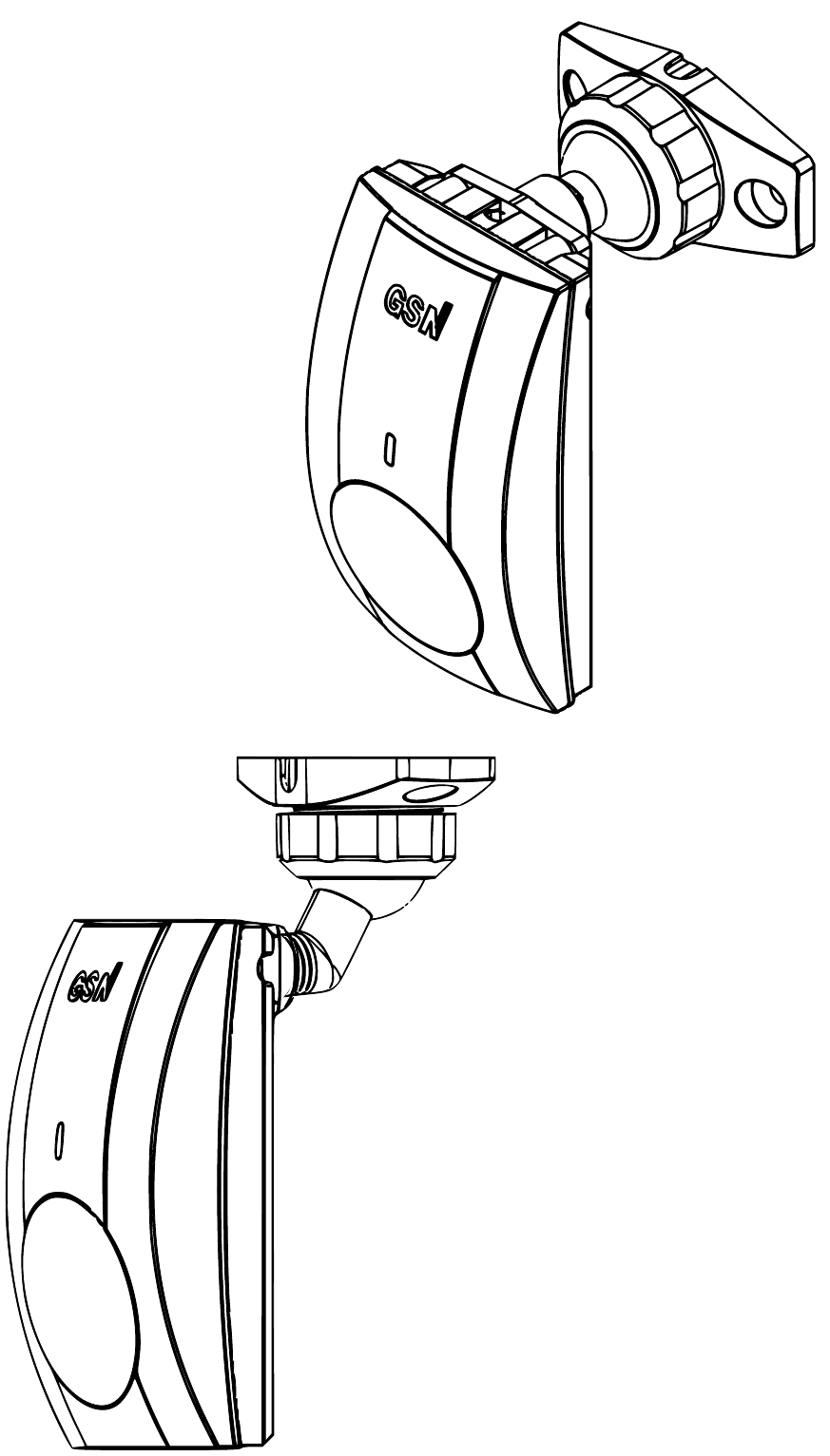

STAFFA UNIVERSALE

MODELLI:
"UBL-1112", "UBL-1115".

*ACQUISTO AGGIUNTIVO

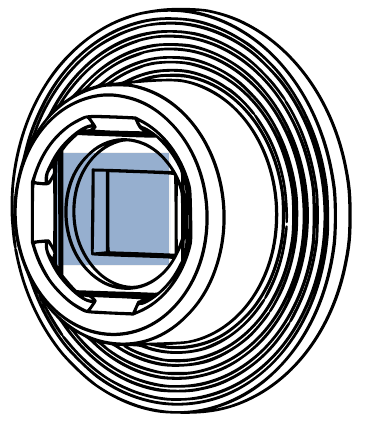

FILTRO PARASOLE

Filtro parasole per una maggiore protezione del sensore piroelettrico del rivelatore dalla luce solare e dai fari delle auto.

*ACQUISTO AGGIUNTIVO

SPECIFICHE TECNICHE

Tensione di ingresso 8.5 - 16V

Consumo di corrente:
In modalità standby: 17.7mA
In modalità allarme: 19mА

Periodo di riscaldamento: 60 secondi

Portata di rilevamento PIR: 15.6m x 125º

Intervallo di velocità di rilevamento PIR: 0.3 - 3m/sec

Portata di rilevamento rottura vetro: 12m x 160º

Uscita relè: NC; 60V; 100mA; 16Ω

Uscita antimanomissione: NC; 10Ω

Periodo di allarme: 3 secondi

Tempo di reset: 5 ± 1 secondo

Contatore di impulsi: 1 o 2

Altezza di installazione: 2.0 - 2.5m

Immunità alla luce senza filtro parasole: non inferiore a 6500lux

Immunità alla luce con filtro parasole: più di 30000lux

Intervallo di temperatura di esercizio: - 30°C +60°C

Intervallo di temperatura di stoccaggio: - 50°C - +80°C

Immunità RFI: 30V/м a una gamma di frequenza di 30MHz-1GHz

Immunità EMI.50,000V

Dimensioni: 54mm x 33mm x 99mm

Peso: 82gr.

GARANZIA

GSN Electronic Company Ltd. garantisce che il prodotto è esente da difetti di materiali e manodopera a condizione che vengano rispettate le normative di servizio e che venga riparato o sostituito in assenza di danni meccanici per un periodo limitato di cinque anni dalla data di vendita.

7 ATARA ST.
NAZARETH ILLIT 17802
P.O.BOX 17719
ISRAEL
TEL: + (972) 4 6467152
FAX: + (972) 4 6562414

WWW.GSNCOMPANY.COM

GSN@GSNCOMPANY.COM
