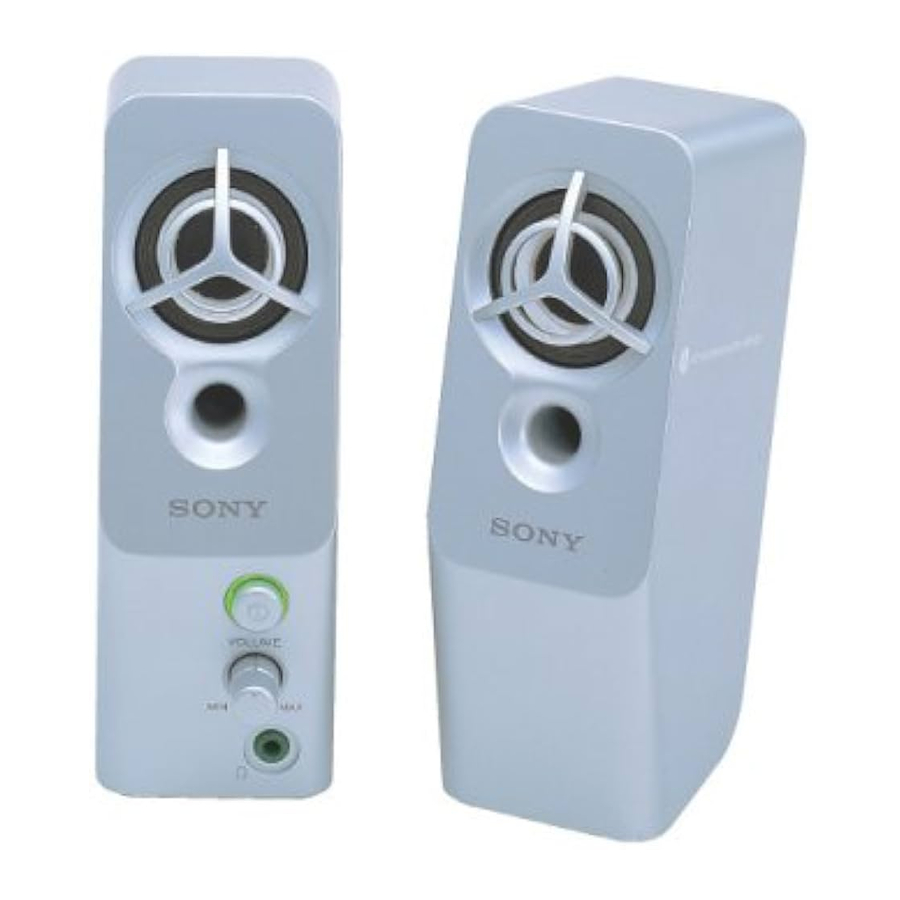

Sony SRS-Z30, SRS-Z31 - Manual til aktivt højttalersystem

Tilslutning af højttalerne

1. Tilslutning af AC-strømadapteren til højttaleren


Bemærk
Brug kun den medfølgende AC-strømadapter. Brug ikke nogen anden AC-strømadapter for at undgå at beskadige højttalerne.

2. Tilslut den venstre højttaler til kildeudstyret.

   Når systemet er tilsluttet en monostik på en radio el.lign., kommer lyden muligvis kun ud gennem venstre højttaler. I et sådant tilfælde skal du bruge den valgfri Sony stikadapter PC236MS. Lyden vil komme ud gennem begge højttalere.

For at tilslutte til et stereo-hovedtelefonstik
Brug den valgfri PC-234S stikadapter eller RK-G138 forbindelseskabel.

Bemærk
For at skifte mellem INPUT1 og INPUT2, brug ON/OFF på den enhed, der er tilsluttet højttalerne.

Lytte til lyden

Dæmp først lydstyrken på venstre højttaler. Før højttalerne tilsluttes hovedtelefonudgangen, skal du reducere lydstyrken på den tilsluttede komponent.

1. Tryk på POWER-kontakten (ON (TIL)).
   POWER-indikatoren lyser.
2. Juster VOLUME-kontrollen.
   Når du tilslutter til hovedtelefonudgangen, skal du også justere lydstyrken på den tilsluttede komponent.
   Efter lytning, tryk på POWER-kontakten (OFF (FRA)).
   POWER-indikatoren slukker.

   Bemærk
   Slå funktionen MEGA BASS eller BASS BOOST (Walkman, osv.) fra, da den kan forårsage hørbar forvrængning.
3. Brug af hovedtelefoner/øretelefoner
   Tilslut hovedtelefoner/øretelefoner til PHONES-stikket.

Fejlfinding

Skulle du støde på et problem med dit højttalersystem, skal du kontrollere følgende liste og træffe de foreslåede foranstaltninger. Hvis problemet fortsætter, skal du kontakte din nærmeste Sony-forhandler.

Der er ingen lyd fra højttalersystemet.

• Sørg for, at alle forbindelser er foretaget korrekt.
• Sørg for, at lydstyrken på venstre højttaler og den tilsluttede komponent er skruet korrekt op.
• Kontroller, om hovedtelefoner er tilsluttet. Hvis de er, skal du afbryde dem.

Lyden er forvrænget.

• Skru ned for lydstyrken på den tilsluttede komponent. Eller, hvis den tilsluttede komponent har basforstærkningsfunktionen, skal du slå den fra.
• Drej VOLUME på denne enhed for at reducere lydstyrken.

Der er brummen eller støj i højttalerudgangen.

• Sørg for, at alle forbindelser er foretaget korrekt.
• Sørg for, at ingen af lydkomponenterne er placeret for tæt på tv'et.

Lyden er pludselig stoppet.
Sørg for, at alle forbindelser er foretaget korrekt.
Lysstyrken på POWER-indikatoren er ustabil.
Lysstyrken på POWER-indikatoren kan blive ustabil, når lydstyrken skrues op. Dette er ikke en fejl.

Specifikationer

Højttalersektion
Kabinettets type: Fuldtonet, Basrefleks, magnetisk skærmet
Højttalersystem: 39 mm (diameter)
Impedans: 8 Ω
Nominel indgangseffekt: 3 W

Forstærkersektion (Venstre Højttaler)
Nominel udgangseffekt: 3W + 3W (10% T.H.D., 1 kHz, 6 Ω)
Basforstærkning: MEGA BASS
Indgang: Indgangskabel et stereo-ministik (2 m) x1; Stereo mini-jack x1
Indgangsimpedans: 4,7 kΩ (ved 1 kHz)
Udgang: Stereo mini-jack x1 (PHONES)

Generelt
Strøm: DC 9V (medfølgende AC-strømadapter)
Mål (b/h/d): ca. 50 × 145 × 70 mm (2 × 5 ³/4 × 2 ⁷/8 tommer)
Masse: (Venstre) 250 g (9 oz.), (Højre) 200 g (7 oz.)

Medfølgende tilbehør
AC-strømadapter (1)
Brugsanvisning (1)

Valgfrit tilbehør
Forbindelseskabel RK-G136, RK-G138
Stikadapter PC-234-S, PC-236MS

Design og specifikationer kan ændres uden varsel.
