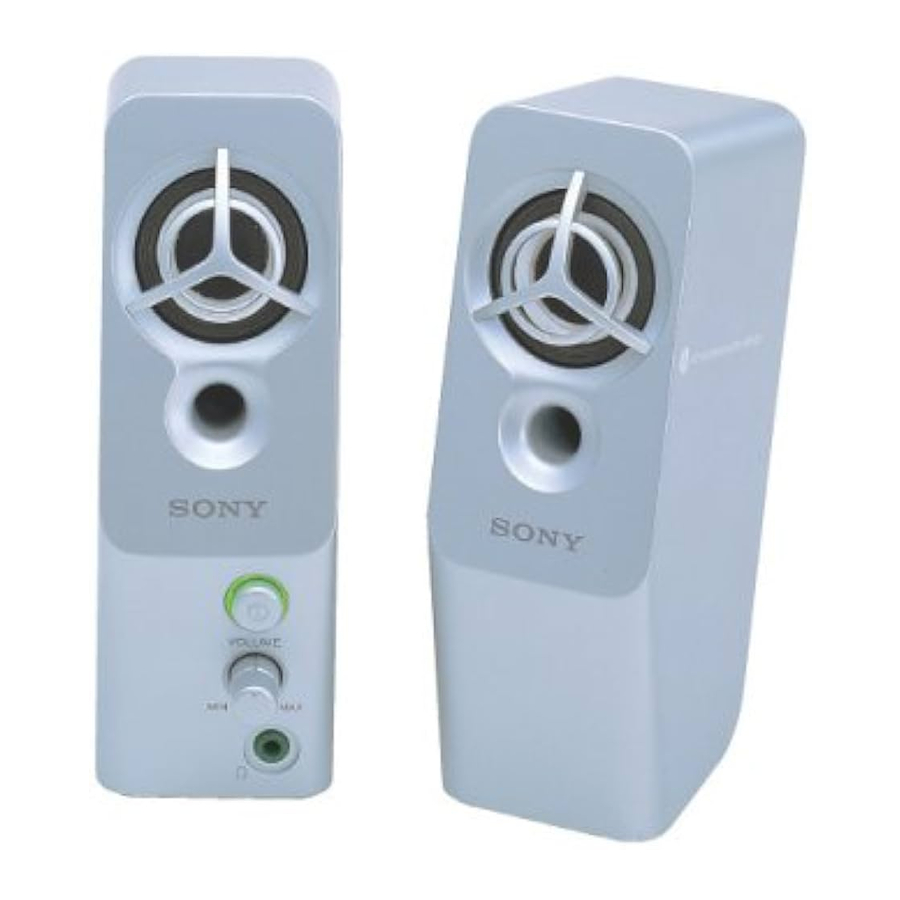

Sony SRS-Z30, SRS-Z31 – Handbuch für Aktives Lautsprechersystem

Anschließen der Lautsprecher

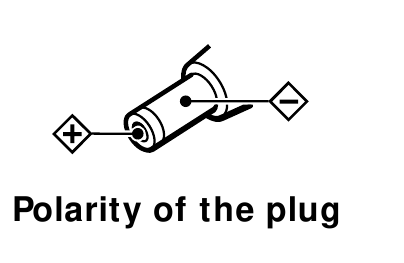

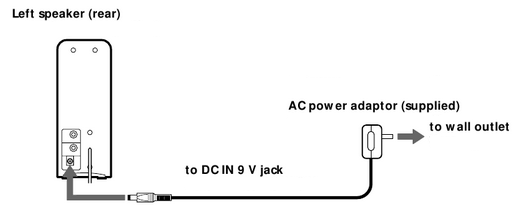

1. Anschließen des Netzteils an den Lautsprecher


Hinweis
Verwenden Sie nur das mitgelieferte Netzteil. Verwenden Sie kein anderes Netzteil, um Schäden an den Lautsprechern zu vermeiden.

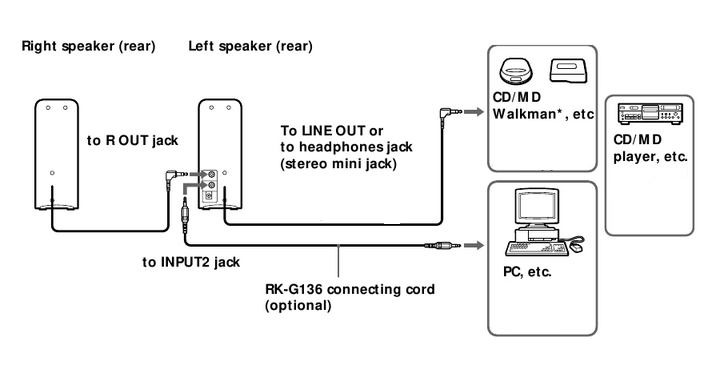

2. Schließen Sie den linken Lautsprecher an das Quellgerät an.

   Wenn das System an die Mono-Buchse eines Radios usw. angeschlossen ist, kann es sein, dass der Ton nur über den linken Lautsprecher wiedergegeben wird. In einem solchen Fall verwenden Sie den optionalen Sony Steckadapter PC236MS. Der Ton wird dann über beide Lautsprecher wiedergegeben.

Zum Anschluss an eine Stereo-Kopfhörerbuchse
Verwenden Sie den optionalen Steckadapter PC-234S oder das Verbindungskabel RK-G138.

Hinweis
Um INPUT1 und INPUT2 umzuschalten, verwenden Sie den ON/OFF (Ein/Aus)-Schalter des an die Lautsprecher angeschlossenen Geräts.

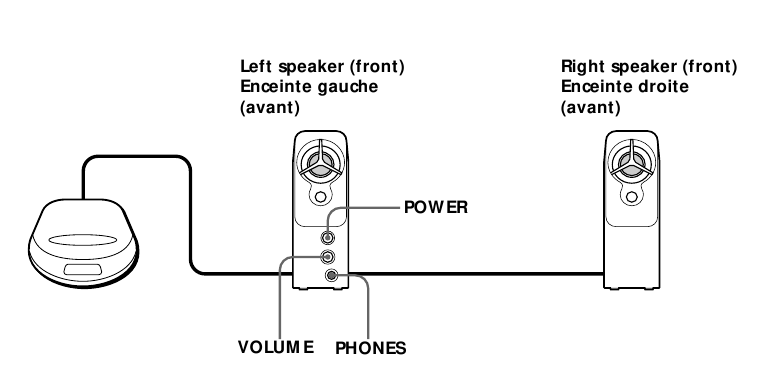

Den Klang hören

Drehen Sie zunächst die Lautstärke am linken Lautsprecher herunter. Bevor Sie die Lautsprecher an den Kopfhörerausgang anschließen, reduzieren Sie die Lautstärke des angeschlossenen Geräts.

1. Drücken Sie den POWER (Strom) Schalter (ON (Ein)).
   Die POWER (Strom)-Anzeige leuchtet auf.
2. Stellen Sie den VOLUME (Lautstärke) Regler ein.
   Beim Anschluss an den Kopfhörerausgang stellen Sie auch die Lautstärke des angeschlossenen Geräts ein.
   Drücken Sie nach dem Hören den POWER (Strom) Schalter (OFF (Aus)).
   Die POWER (Strom)-Anzeige erlischt.

   Hinweis
   Schalten Sie die Funktion MEGA BASS oder BASS BOOST (Walkman usw.) aus, da sie hörbare Verzerrungen verursachen kann.
3. Verwenden von Kopf-/Ohrhörern
   Schließen Sie Kopf-/Ohrhörer an die PHONES-Buchse an.

Fehlerbehebung

Sollten Sie ein Problem mit Ihrem Lautsprechersystem haben, überprüfen Sie die folgende Liste und ergreifen Sie die vorgeschlagenen Maßnahmen. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren nächsten Sony-Händler.

Es kommt kein Ton aus dem Lautsprechersystem.

• Stellen Sie sicher, dass alle Verbindungen korrekt hergestellt wurden.
• Stellen Sie sicher, dass die Lautstärke am linken Lautsprecher und am angeschlossenen Gerät richtig aufgedreht ist.
• Überprüfen Sie, ob Kopfhörer angeschlossen sind. Falls ja, trennen Sie sie.

Der Klang ist verzerrt.

• Reduzieren Sie die Lautstärke am angeschlossenen Gerät. Oder, wenn das angeschlossene Gerät eine Bass-Boost-Funktion hat, schalten Sie diese aus.
• Drehen Sie den VOLUME (Lautstärke)-Regler an diesem Gerät, um die Lautstärke zu reduzieren.

Es gibt Brummen oder Rauschen im Lautsprecherausgang.

• Stellen Sie sicher, dass alle Verbindungen korrekt hergestellt wurden.
• Stellen Sie sicher, dass sich keine der Audiokomponenten zu nahe am Fernsehgerät befinden.

Der Klang hat plötzlich aufgehört.
Stellen Sie sicher, dass alle Verbindungen korrekt hergestellt wurden.
Die Helligkeit der POWER (Strom)-Anzeige ist instabil.
Die Helligkeit der POWER (Strom)-Anzeige kann instabil werden, wenn die Lautstärke aufgedreht wird. Dies ist keine Fehlfunktion.

Technische Daten

Lautsprecherbereich
Gehäusetyp: Breitband, Bassreflex, magnetisch geschirmt
Lautsprechersystem: 39 mm (Durchmesser)
Impedanz: 8 Ω
Nenn-Eingangsleistung: 3 W

Verstärkerbereich (linker Lautsprecher)
Nennausgangsleistung: 3W + 3W (10% T.H.D., 1 kHz, 6 Ω)
Bass-Boost: MEGA BASS
Eingang: Eingangskabel ein Stereo-Miniklinkenstecker (2 m) x1; Stereo-Miniklinkenbuchse x1
Eingangsimpedanz: 4,7 kΩ (bei 1 kHz)
Ausgang: Stereo-Miniklinkenbuchse x1 (PHONES)

Allgemein
Stromversorgung: DC 9V (mitgeliefertes Netzteil)
Abmessungen (B/H/T): ca. 50 × 145 × 70 mm (2 × 5 ³/4 × 2 ⁷/8 Zoll)
Masse: (links) 250 g (9 oz.), (rechts) 200 g (7 oz.)

Mitgeliefertes Zubehör
Netzteil (1)
Bedienungsanleitung (1)

Optionales Zubehör
Verbindungskabel RK-G136, RK-G138
Steckadapter PC-234-S, PC-236MS

Design und technische Daten können ohne vorherige Ankündigung geändert werden.
