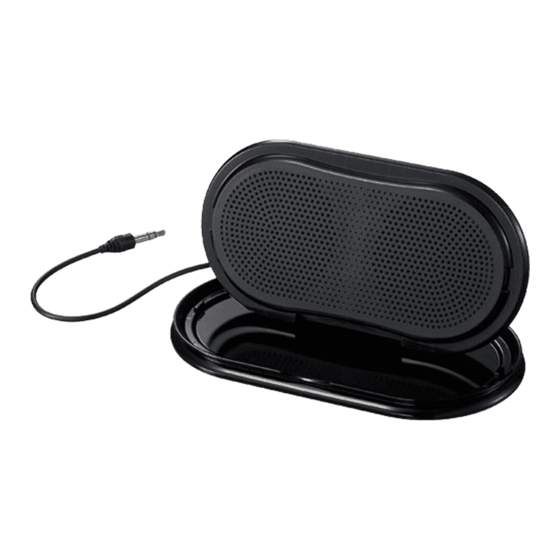

SONY SRS-TP1 - Bedienungsanleitung für Stereo-Lautsprechersystem
WARNUNG
Bevor Sie das Gerät in Betrieb nehmen, lesen Sie dieses Handbuch bitte sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.
Um das Risiko von Brand oder Stromschlag zu verringern, setzen Sie dieses Gerät weder Regen noch Feuchtigkeit aus.
Um das Risiko eines Stromschlags zu verringern, öffnen Sie das Gehäuse nicht. Überlassen Sie Wartungsarbeiten ausschließlich qualifiziertem Personal.
Um das Brandrisiko zu verringern, decken Sie die Lüftung des Geräts nicht mit Zeitungen, Tischdecken, Vorhängen o.ä. ab. Und stellen Sie keine brennenden Kerzen auf das Gerät.
Um das Risiko von Brand oder Stromschlag zu verringern, stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, wie z.B. Vasen, auf das Gerät.
Installieren Sie das Gerät nicht in einem beengten Raum, wie z.B. einem Bücherregal oder Einbauschrank.
Entsorgung alter Elektro- und Elektronikgeräte (Anwendbar in der Europäischen Union und anderen europäischen Ländern mit separaten Sammelsystemen)
Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als Hausmüll behandelt werden darf. Stattdessen ist es an einer geeigneten Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abzugeben. Durch die korrekte Entsorgung dieses Produkts tragen Sie dazu bei, potenzielle negative Auswirkungen auf die Umwelt und die menschliche Gesundheit zu vermeiden, die andernfalls durch unsachgemäße Abfallbehandlung dieses Produkts verursacht werden könnten. Das Recycling von Materialien hilft, natürliche Ressourcen zu schonen. Für detailliertere Informationen zum Recycling dieses Produkts wenden Sie sich bitte an Ihr örtliches Bürgerbüro, Ihren Entsorgungsdienst für Hausmüll oder das Geschäft, in dem Sie das Produkt gekauft haben.
Die Gültigkeit der CE-Kennzeichnung ist auf jene Länder beschränkt, in denen sie gesetzlich durchgesetzt wird, hauptsächlich in den Ländern des EWR (Europäischer Wirtschaftsraum).
Vorsichtsmaßnahmen
Zum Aufstellungsort
- Stellen Sie den Lautsprecher nicht in einer geneigten Position auf.
- Lassen Sie das System nicht an einem Ort in der Nähe von Wärmequellen oder an einem Ort, der direkter Sonneneinstrahlung, übermäßigem Staub, Feuchtigkeit, Regen oder mechanischen Erschütterungen ausgesetzt ist.
Zur Bedienung
- Öffnen Sie das Gehäuse nicht. Überlassen Sie Wartungsarbeiten ausschließlich qualifiziertem Personal.
- Sollten feste Gegenstände oder Flüssigkeiten in das System gelangen, lassen Sie das System von qualifiziertem Personal überprüfen, bevor Sie es weiter betreiben.
- Obwohl dieses System magnetisch abgeschirmt ist, lassen Sie keine bespielten Kassetten, Uhren, persönlichen Kreditkarten oder Disketten mit magnetischer Codierung für längere Zeit vor dem System liegen.
Zur Reinigung
Verwenden Sie zur Reinigung des Gehäuses keinen Alkohol, Benzin oder Verdünner.
Wenn Sie Fragen oder Probleme bezüglich Ihres Lautsprechersystems haben, wenden Sie sich bitte an Ihren nächstgelegenen Sony Händler.
Wenn das Fernsehbild oder die Monitoranzeige magnetisch verzerrt ist
Obwohl dieses System magnetisch abgeschirmt ist, kann es vorkommen, dass das Bild auf einigen Fernsehgeräten/Personalcomputern magnetisch verzerrt wird. Schalten Sie in einem solchen Fall das Fernsehgerät/den Personalcomputer einmal aus und nach 15 bis 30 Minuten wieder ein. Für den Personalcomputer treffen Sie bitte vor dem Ausschalten entsprechende Vorkehrungen, wie z.B. die Datenspeicherung. Wenn keine Besserung eintritt, stellen Sie das System weiter vom Fernsehgerät/Personalcomputer entfernt auf. Achten Sie außerdem darauf, keine Gegenstände, an denen Magnete angebracht oder verwendet werden, in der Nähe des Fernsehgeräts/Personalcomputers zu platzieren, wie z.B. Audioständer, TV-Ständer, Spielzeug usw. Diese könnten aufgrund ihrer Wechselwirkung mit dem System magnetische Verzerrungen des Bildes verursachen.
Verwendung
(Siehe Abb.
)
- Drücken Sie den Stecker nach unten, um das Kabel zu lösen. (Siehe Abb.
![]()
) - Öffnen Sie das Gehäuse vollständig. (Siehe Abb.
![]()
) - Ziehen Sie die Oberseite des Gehäuses zurück, um den Lautsprecher nach vorne auszurichten. (Siehe Abb.
![]()
) - Stellen Sie den Lautsprecher in seinen Ständer. (Siehe Abb.
![]()
)
)
)
)
)Kabel aufwickeln (Siehe Abb.
)
- Wickeln Sie das Kabel in die Rille um das Gehäuse. (Siehe Abb.
![]()
) - Stecken Sie den Vorsprung des Steckers in seine Halterung im Gehäuse. (Siehe Abb.
![]()
)
)
)Anschließen des Geräts
(Siehe Abb.
)
Verbinden Sie das Gerät mit dem Quellgerät.
Wenn das System an die Mono-Buchse des Quellgeräts angeschlossen ist, wird der Ton möglicherweise nicht über den rechten Lautsprecher wiedergegeben. Verwenden Sie in diesem Fall den optionalen* Steckeradapter PC-236MS.
Zum Anschluss an eine Stereo-Kopfhörerbuchse
Verwenden Sie das optionale Verbindungskabel RK-G138 oder den Steckeradapter PC-234S.*
* Die oben genannten optionalen Zubehörteile sind in einigen Gebieten nicht erhältlich.
Wiedergabe des Tons
Bevor Sie den Lautsprecher an den Kopfhörerausgang anschließen, reduzieren Sie die Lautstärke des Quellgeräts.
- Starten Sie die Wiedergabe auf dem Quellgerät.
- Stellen Sie die Lautstärke ein.
Hinweise
- Stellen Sie die Lautstärke des angeschlossenen Quellgeräts ein.
- Wenn das Quellgerät über eine Bass-Boost-Funktion oder Equalizer-Funktion verfügt, schalten Sie diese aus. Wenn diese Funktionen aktiviert sind, kann der Klang verzerrt werden.
Fehlerbehebung
Sollten Sie ein Problem mit Ihrem Lautsprechersystem haben, überprüfen Sie die folgende Liste und ergreifen Sie die vorgeschlagenen Maßnahmen. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren nächstgelegenen Sony Händler.
Kein Ton
- Überprüfen Sie, ob das Quellgerät eingeschaltet ist.
- Erhöhen Sie die Lautstärke des Quellgeräts so weit wie möglich, ohne dass der Ton verzerrt wird. Einzelheiten zur Lautstärkeregelung finden Sie in der mit dem Gerät gelieferten Bedienungsanleitung.
- Stellen Sie sicher, dass alle Anschlüsse korrekt vorgenommen wurden.
Geringe Lautstärke
- Erhöhen Sie die Lautstärke des Quellgeräts so weit wie möglich, ohne dass der Ton verzerrt wird. Einzelheiten zur Lautstärkeregelung finden Sie in der mit dem Gerät gelieferten Bedienungsanleitung.
Verzerrter Ton
- Reduzieren Sie die Lautstärke des Quellgeräts bis zu dem Punkt, an dem der Ton nicht mehr verzerrt wird. Einzelheiten zur Lautstärkeregelung finden Sie in der mit dem Gerät gelieferten Bedienungsanleitung.
- Wenn das Quellgerät über eine Bass-Boost-Funktion verfügt, schalten Sie diese aus.
Im Lautsprecherausgang ist ein Brummen oder Rauschen zu hören
- Stellen Sie sicher, dass alle Anschlüsse korrekt vorgenommen wurden.
- Stellen Sie sicher, dass sich keines der Audiogeräte zu nah an einem Fernsehgerät befindet.
Wenn der Lautsprecherständer und das Gehäuse durch Stoß getrennt werden.
Um den Lautsprecherständer und das Gehäuse wieder anzubringen, setzen Sie die Stifte in die Scharniere des Gehäuses ein (siehe Abb.
).
Technische Daten
Lautsprechersektion
| Lautsprechersystem | Breitband, offene Rückseite, magnetisch abgeschirmt 50 mm |
| Impedanz | 8 Ω |
| Nenn-Eingangsleistung | 0.1 W + 0.1 W |
| Maximale Eingangsleistung | 0.15 W + 0.15 W |
Allgemeines
| Eingang | Anschlusskabel mit Stereo-Ministecker (30 cm) × 1 |
| Abmessungen (B/H/T) | Gefaltet: ca. 132 × 21 × 72 mm (5 1/4 × 27/32 × 2 7/8 Zoll) Geöffnet: ca. 132 × 67 × 80 mm (5 1/4 × 2 3/4 × 3 1/4 Zoll) |
| Masse | ca. 200 g (7 oz.) |
Mitgeliefertes Zubehör
Bedienungsanleitung (1)
Optionales Zubehör
Plug adaptor PC-234S, PC-236MS
Connecting cord RK-G138
Die oben genannten optionalen Zubehörteile sind in einigen Gebieten nicht erhältlich.
Änderungen an Design und Spezifikationen ohne vorherige Ankündigung vorbehalten.
