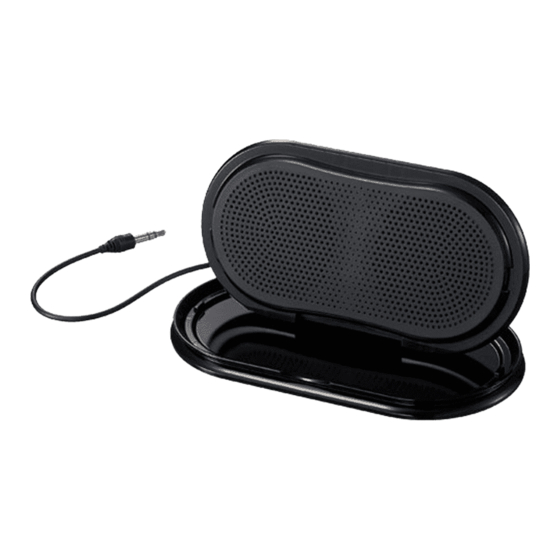

SONY SRS-TP1 - Руководство по эксплуатации стереофонической акустической системы
ПРЕДУПРЕЖДЕНИЕ
Перед использованием устройства внимательно прочитайте данное руководство и сохраните его для дальнейшего использования.
Чтобы снизить риск возгорания или поражения электрическим током, не подвергайте устройство воздействию дождя или влаги.
Чтобы снизить риск поражения электрическим током, не открывайте корпус. По вопросам обслуживания обращайтесь только к квалифицированному персоналу.
Чтобы снизить риск возгорания, не закрывайте вентиляционные отверстия устройства газетами, скатертями, шторами и т. д. И не ставьте на устройство зажженные свечи.
Чтобы снизить риск возгорания или поражения электрическим током, не ставьте на устройство предметы, наполненные жидкостями, например вазы.
Не устанавливайте прибор в замкнутом пространстве, например, в книжном шкафу или встроенном шкафу.
Утилизация старого электрического и электронного оборудования (применимо в Европейском Союзе и других европейских странах с раздельными системами сбора)
Этот символ на изделии или его упаковке указывает на то, что данное изделие нельзя утилизировать как бытовые отходы. Вместо этого его следует сдать в соответствующий пункт сбора для утилизации электрического и электронного оборудования. Обеспечив правильную утилизацию данного изделия, вы поможете предотвратить возможные негативные последствия для окружающей среды и здоровья человека, которые в противном случае могли бы быть вызваны неправильным обращением с отходами данного изделия. Переработка материалов поможет сохранить природные ресурсы. Для получения более подробной информации об утилизации данного изделия обратитесь в местную администрацию, службу утилизации бытовых отходов или в магазин, где вы приобрели изделие.
Действие маркировки CE распространяется только на те страны, где она имеет юридическую силу, в основном на страны ЕЭЗ (Европейской экономической зоны).
Меры предосторожности
О размещении
- Не устанавливайте динамик в наклонном положении.
- Не оставляйте систему вблизи источников тепла или в местах, подверженных воздействию прямых солнечных лучей, чрезмерной пыли, влаги, дождя или механических ударов.
Об эксплуатации
- Не открывайте корпус. По вопросам обслуживания обращайтесь только к квалифицированному персоналу.
- Если в систему попал какой-либо твердый предмет или жидкость, перед дальнейшей эксплуатацией системы ее должен проверить квалифицированный персонал.
- Несмотря на то, что эта система имеет магнитное экранирование, не оставляйте записанные кассеты, часы, личные кредитные карты или дискеты с магнитной кодировкой перед системой на длительное время.
Об очистке
Не используйте спирт, бензин или разбавитель для очистки корпуса.
Если у вас есть какие-либо вопросы или проблемы, касающиеся вашей акустической системы, обратитесь к ближайшему дилеру Sony.
Если изображение на экране телевизора или монитора искажено из-за магнитного поля
Несмотря на то, что эта система имеет магнитное экранирование, в некоторых случаях изображение на некоторых телевизорах/персональных компьютерах может быть искажено из-за магнитного поля. В таком случае выключите телевизор/персональный компьютер один раз и через 15-30 минут включите его снова. Для персонального компьютера примите соответствующие меры, такие как сохранение данных, перед его выключением.
Если улучшения не наблюдается, отодвиньте систему дальше от телевизора/персонального компьютера. Кроме того, следите за тем, чтобы рядом с телевизором/персональным компьютером не было предметов с прикрепленными или используемыми магнитами, таких как аудиостойки, подставки для телевизоров, игрушки и т. д. Они могут вызвать магнитные искажения изображения из-за их взаимодействия с системой.
Как использовать
(См. рис.
)
- Нажмите на штекер, чтобы освободить шнур. (См. рис.
![]()
) - Полностью откройте корпус. (См. рис.
![]()
) - Откиньте верхнюю часть корпуса назад, чтобы динамик был направлен вперед. (См. рис.
![]()
) - Установите динамик в подставку. (См. рис.
![]()
)
)
)
)
)Сматывание шнура (См. рис.
)
- Оберните шнур в канавке вокруг корпуса. (См. рис.
![]()
) - Вставьте выступ штекера в удерживающее гнездо в корпусе. (См. рис.
![]()
)
)
)Подключение устройства
(См. рис.
)
Подключите устройство к источнику сигнала.
Если система подключена к монофоническому разъему источника сигнала, звук может не воспроизводиться через правый динамик. В таком случае используйте дополнительный* адаптер-штекер PC-236MS.
Для подключения к стереофоническому разъему для наушников
Используйте дополнительный соединительный шнур RK-G138 или адаптер-штекер PC-234S.*
* Вышеуказанные дополнительные принадлежности не поставляются в некоторых регионах.
Прослушивание звука
Перед подключением динамика к выходу для наушников уменьшите громкость источника сигнала.
- Начните воспроизведение на источнике сигнала.
- Отрегулируйте громкость.
Примечания
- Отрегулируйте громкость подключенного источника сигнала.
- Если источник сигнала имеет функцию усиления басов или функцию эквалайзера, отключите их. Если эти функции включены, звук может быть искажен.
Поиск и устранение неисправностей
Если у вас возникла проблема с акустической системой, проверьте следующий список и примите предложенные меры. Если проблема не устранена, обратитесь к ближайшему дилеру Sony.
Нет звука
- Убедитесь, что источник сигнала включен.
- Увеличьте громкость источника сигнала настолько, насколько это возможно, чтобы звук не искажался. Подробную информацию о регулировке громкости см. в инструкции по эксплуатации, прилагаемой к устройству.
- Убедитесь, что все соединения выполнены правильно.
Низкий уровень звука
- Увеличьте громкость источника сигнала настолько, насколько это возможно, чтобы звук не искажался. Подробную информацию о регулировке громкости см. в инструкции по эксплуатации, прилагаемой к устройству.
Искаженный звук
- Уменьшите громкость источника сигнала до точки, где звук больше не искажается. Подробную информацию о регулировке громкости см. в инструкции по эксплуатации, прилагаемой к устройству.
- Если источник сигнала имеет функцию усиления басов, отключите ее.
В выходном сигнале динамика присутствует гул или шум
- Убедитесь, что все соединения выполнены правильно.
- Убедитесь, что ни одно из аудиоустройств не расположено слишком близко к телевизору.
Если подставка динамика и корпус отсоединились из-за удара.
Чтобы снова прикрепить подставку динамика и корпус, вставьте штифты в петли корпуса (см. рис.
).
Технические характеристики
Секция динамика
| Акустическая система | Полнодиапазонная, открытая задняя часть, с магнитным экранированием 50 мм |
| Импеданс | 8 Ω |
| Номинальная входная мощность | 0,1 Вт + 0,1 Вт |
| Максимальная входная мощность | 0,15 Вт + 0,15 Вт |
Общие сведения
| Вход | Соединительный шнур со стереофоническим мини-штекером (30 см) × 1 |
| Размеры (ш/в/г) | В сложенном виде: прибл. 132 × 21 × 72 мм (5 1/4 × 27/32 × 2 7/8 дюйма) В открытом виде: прибл. 132 × 67 × 80 мм (5 1/4 × 2 3/4 × 3 1/4 дюйма) |
| Масса | Прибл. 200 г (7 унций) |
Прилагаемые принадлежности
Инструкция по эксплуатации (1)
Дополнительные принадлежности
Адаптер-штекер PC-234S, PC-236MS
Соединительный шнур RK-G138
Вышеуказанные дополнительные принадлежности не поставляются в некоторых регионах.
Дизайн и технические характеристики могут быть изменены без предварительного уведомления.
