SONY SRS-Z500, SRS-Z500PC - Руководство по эксплуатации стереофонической активной акустической системы

Введение

Перед началом эксплуатации устройства, пожалуйста, внимательно прочитайте это руководство и сохраните его для дальнейшего использования.

Чтобы предотвратить возгорание или поражение электрическим током, не подвергайте устройство воздействию дождя или влаги.
Во избежание поражения электрическим током не открывайте корпус. По вопросам обслуживания обращайтесь только к квалифицированному персоналу.

Особенности

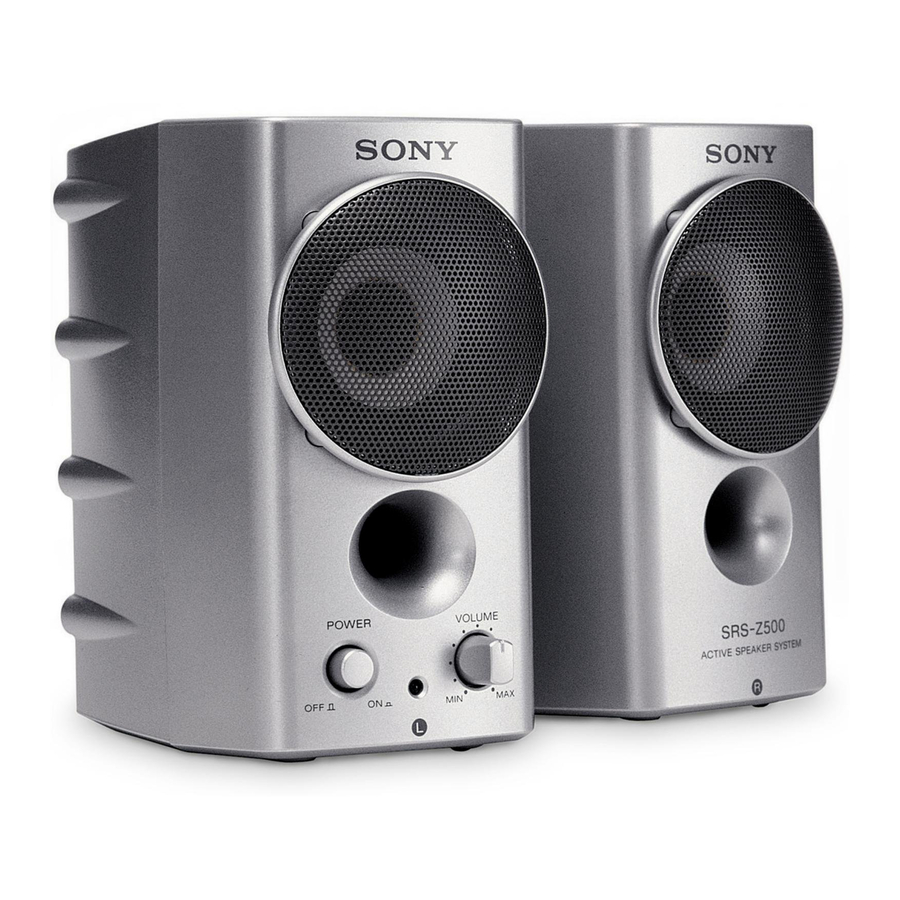

Sony SRS-Z500/ Z500PC — это компактная акустическая система со встроенным усилителем мощности. Эту систему можно подключить к Discman, WALKMAN* наушникам, MD-станции и т. д.

• Недавно разработанная Σ-образная магнитная цепь воспроизводит мощные басы, которые невозможно представить, исходя из внешнего вида.
• Выходная мощность 3 Вт + 3 Вт
• Схема MEGA BASS, IBB (Intelligent Bass Boost) позволяет получить мощные басы независимо от громкости звука.

* WALKMAN является зарегистрированным товарным знаком Sony Corporation.

Меры предосторожности

• Перед началом эксплуатации системы убедитесь, что рабочее напряжение вашей системы совпадает с напряжением вашей местной электросети.

• Используйте только прилагаемый адаптер питания переменного тока. Не используйте другие адаптеры питания переменного тока.
• После работы с системой с адаптером питания переменного тока отсоедините адаптер питания переменного тока от розетки, если система не будет использоваться в течение длительного периода времени. Выключатель POWER (питание) на левой колонке не выключает адаптер питания переменного тока.
• Не открывайте корпус. По вопросам обслуживания обращайтесь только к квалифицированному персоналу.
• Не оставляйте систему вблизи источников тепла или в местах, подверженных воздействию прямых солнечных лучей, чрезмерной пыли, влаги, дождя или механических ударов.
• Если какой-либо твердый предмет или жидкость попали в какую-либо из колонок, отсоедините адаптер питания переменного тока и обратитесь к квалифицированному персоналу для проверки колонки, прежде чем продолжить ее эксплуатацию.
• Не используйте спирт, бензин или растворитель для очистки корпуса.
• Хотя эта система имеет магнитное экранирование, не оставляйте записанные кассеты, часы, личные кредитные карты или дискеты с использованием магнитной кодировки перед системой в течение длительного периода времени.
• Заводская табличка с указанием рабочего напряжения, потребляемой мощности и т. д. находится на боковой стороне вилки адаптера питания переменного тока.
• Установите систему на плоской ровной поверхности, чтобы предотвратить ее падение или опрокидывание. Не размещайте ценные вещи рядом с ней.

Если изображение на экране телевизора или монитора искажено из-за магнитного поля
Хотя эта система имеет магнитное экранирование, в некоторых случаях изображение на некоторых телевизорах/персональных компьютерах может быть искажено из-за магнитного поля. В этом случае выключите телевизор/персональный компьютер один раз и через 15–30 минут включите его снова. Для персонального компьютера примите соответствующие меры, такие как сохранение данных, перед выключением. Если улучшения не наблюдается, отодвиньте систему дальше от телевизора/персонального компьютера. Кроме того, следите за тем, чтобы рядом с телевизором/персональным компьютером не размещались предметы, в которых прикреплены или используются магниты, такие как аудиостойки, подставки для телевизоров, игрушки и т. д. Они могут вызвать магнитное искажение изображения из-за их взаимодействия с системой.
Если у вас есть какие-либо вопросы или проблемы, касающиеся вашей системы, которые не рассматриваются в данном руководстве, обратитесь к ближайшему дилеру Sony.

Подключения

(См. рис. )

Подключите левую колонку к источнику звука.
Когда система подключена к монофоническому разъему радиоприемника и т. д., звук может воспроизводиться только через левую колонку. В этом случае используйте дополнительный адаптер штекера Sony PC-236HG. Звук будет воспроизводиться через обе колонки.

Для подключения к стереофоническому разъему для наушников
Используйте дополнительный соединительный шнур RK-G138HG.

Подключение к MD-станции (См. рис. )

При подключении к MD-станции используйте разъем INPUT (вход) на левой колонке.

Источник питания

(См. рис. )

Для использования системы требуется источник питания переменного тока.

Примечание об адаптере питания переменного тока
Используйте только прилагаемый адаптер питания переменного тока. Не используйте другие адаптеры питания переменного тока.

Как использовать

(См. рис. )

1. Поверните выключатель POWER (питание), чтобы включить систему. Загорается индикатор POWER (питание).
2. Отрегулируйте громкость с помощью регулятора VOLUME (громкость).

Примечание
Выключите функцию MEGA BASS (Walkman) или BASS BOOST (усиление басов) (Discman и т. д.), так как это может вызвать искажение звука.
После прослушивания поверните выключатель POWER (питание), чтобы выключить систему. Индикатор POWER (питание) гаснет.

Технические характеристики

Секция усилителя

Секция динамика

Общие сведения

Требования к питанию	Разъем DC IN 9 V (постоянного тока 9 В) принимает прилагаемый адаптер питания переменного тока Sony (только левая колонка)
Размеры	Прибл. 80 × 145 × 135 мм (31/4 × 53/4 × 53/8 дюйма) (ш/в/г) включая выступающие части и органы управления
Масса	Левая колонка: Прибл. 580 г (1 фунт 4 унции) Правая колонка: Прибл. 550 г (1 фунт 3 унции)
Прилагаемые аксессуары	Адаптер питания переменного тока (1) Соединительный шнур (стерео мини-штекер стерео мини-штекер) (1)
Дополнительные аксессуары	Адаптер штекера PC-236HG Соединительный шнур RK-G138HG

Дизайн и технические характеристики могут быть изменены без предварительного уведомления.
Маркировка CE на устройстве действительна только для продуктов, продаваемых в Европейском Союзе.
