SONY SRS-Z500, SRS-Z500PC - Manual Sistem Speaker Aktif Stereo

Isi

1 Pendahuluan
2 Fitur
3 Tindakan Pencegahan
4 Koneksi
5 Sumber Daya
6 Cara Penggunaan
7 Spesifikasi
8 Unduh manual
9 Dalam Bahasa Lain

Pendahuluan

Sebelum mengoperasikan unit, harap baca manual ini dengan seksama dan simpan untuk referensi di masa mendatang.

Untuk mencegah kebakaran atau bahaya sengatan listrik, jangan biarkan unit terkena hujan atau kelembapan.
Untuk menghindari sengatan listrik, jangan buka kabinet. Serahkan perbaikan hanya kepada personel yang berkualifikasi.

Fitur

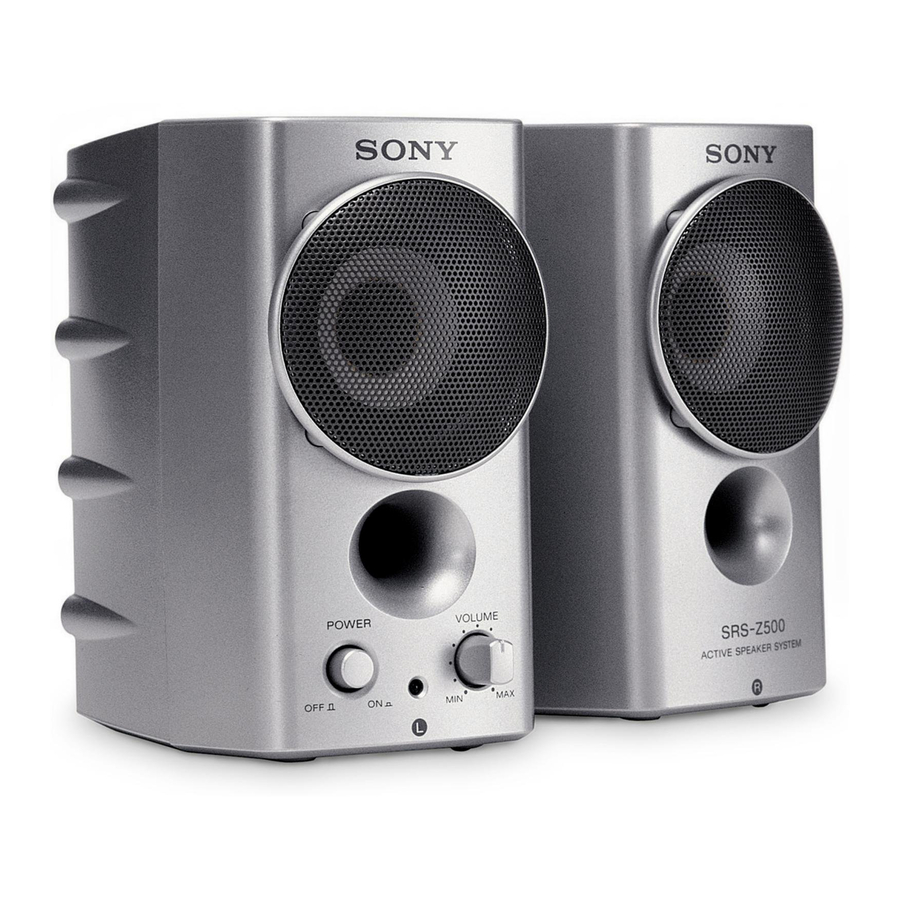

Sony SRS-Z500/ Z500PC adalah sistem speaker ukuran ringkas dengan amplifier daya internal. Sistem ini dapat dihubungkan ke Discman, stereo headphone WALKMAN*, stasiun MD, dll.

Sirkuit magnetik tipe Σ yang baru dikembangkan menghasilkan bass yang kuat yang tidak dapat Anda bayangkan dari penampilannya.
Output daya 3 W + 3 W
MEGA BASS, sirkuit IBB (Intelligent Bass Boost) memungkinkan Anda mendapatkan bass yang kuat terlepas dari volume suara.

* WALKMAN adalah merek dagang terdaftar dari Sony Corporation.

Tindakan Pencegahan

Sebelum mengoperasikan sistem, periksa apakah tegangan operasi sistem Anda identik dengan tegangan catu daya lokal Anda.

Tempat pembelian	Tegangan operasi
Kanada	120 V AC, 60 Hz
Negara-negara Eropa	230 V AC, 50 Hz
Negara lain	110 – 120 V AC, 50/ 60Hz 220 – 230 V AC, 50 Hz

Gunakan hanya adaptor daya AC yang disertakan. Jangan gunakan adaptor daya AC lainnya.
Setelah mengoperasikan sistem dengan adaptor daya AC, cabut adaptor daya AC dari stopkontak jika sistem tidak akan digunakan untuk jangka waktu yang lama. Sakelar POWER (daya) pada speaker kiri tidak mematikan adaptor daya AC.
Jangan buka kabinet. Serahkan perbaikan hanya kepada personel yang berkualifikasi.
Jangan tinggalkan sistem di lokasi dekat sumber panas, atau di tempat yang terkena sinar matahari langsung, debu berlebihan, kelembapan, hujan, atau guncangan mekanis.
Jika ada benda padat atau cairan yang jatuh ke salah satu speaker, cabut adaptor daya AC dan periksakan speaker ke personel yang berkualifikasi sebelum mengoperasikannya lebih lanjut.
Jangan gunakan alkohol, benzena, atau tiner untuk membersihkan kabinet.
Meskipun sistem ini terlindung secara magnetis, jangan tinggalkan kaset rekaman, jam tangan, kartu kredit pribadi, atau disket yang menggunakan pengkodean magnetik di depan sistem untuk jangka waktu yang lama.
Pelat nama yang menunjukkan tegangan operasi, konsumsi daya, dll., terletak di sisi steker adaptor daya AC.
Pasang sistem pada permukaan yang rata dan rata untuk mencegahnya jatuh atau terjatuh. Jangan letakkan barang berharga di dekatnya.

Jika gambar TV atau tampilan monitor terdistorsi secara magnetis
Meskipun sistem ini terlindung secara magnetis, mungkin ada kasus di mana gambar pada beberapa perangkat TV/ perangkat komputer pribadi dapat terdistorsi secara magnetis. Dalam kasus seperti itu, matikan daya perangkat TV/ perangkat komputer pribadi sekali, dan setelah 15 hingga 30 menit hidupkan kembali. Untuk perangkat komputer pribadi, ambil tindakan yang sesuai seperti penyimpanan data sebelum mematikannya. Jika tampaknya tidak ada perbaikan, letakkan sistem lebih jauh dari perangkat TV/ perangkat komputer pribadi. Selain itu, pastikan untuk tidak menempatkan benda-benda yang memiliki magnet terpasang atau digunakan di dekat perangkat TV/ perangkat komputer pribadi, seperti rak audio, dudukan TV, mainan, dll. Ini dapat menyebabkan distorsi magnetik pada gambar karena interaksi mereka dengan sistem.
Jika Anda memiliki pertanyaan atau masalah mengenai sistem Anda yang tidak tercakup dalam manual ini, silakan berkonsultasi dengan dealer Sony terdekat Anda.

Koneksi

(Lihat gbr. )
Koneksi
Hubungkan speaker kiri ke peralatan sumber.
Ketika sistem terhubung ke jack monaural radio, dll., suara mungkin hanya keluar melalui speaker kiri. Dalam kasus seperti itu, gunakan adaptor steker Sony PC-236HG opsional. Suara akan keluar melalui kedua speaker.

Untuk menghubungkan ke jack headphone tipe telepon stereo
Gunakan kabel penghubung RK-G138HG opsional.

Menghubungkan dengan stasiun MD (Lihat gbr. )

Gunakan jack INPUT (masukan) pada speaker kiri saat terhubung ke stasiun MD.

Sumber Daya

(Lihat gbr. )

Sumber daya utama diperlukan saat sistem digunakan.

Catatan tentang adaptor daya AC
Gunakan hanya adaptor daya AC yang disertakan. Jangan gunakan adaptor daya AC lainnya.

Cara Penggunaan

(Lihat gbr. )

Putar sakelar POWER (daya) untuk menghidupkan sistem. Indikator POWER (daya) menyala.
Sesuaikan volume dengan kontrol VOLUME (volume).

Catatan
Matikan fungsi MEGA BASS (Walkman) atau BASS BOOST (Discman, dll.) karena dapat menyebabkan distorsi suara.
Setelah mendengarkan, putar sakelar POWER (daya) untuk mematikan sistem. Indikator POWER (daya) mati.

Spesifikasi

Bagian amplifier

Output daya	3 W + 3 W
Impedansi masukan	4,7 kpilohm (pada 1 kHz)
Masukan	jack mini stereo (INPUT)

Bagian speaker

Sistem	Rentang penuh, tipe bass refleks
Unit Speaker sistem	Terlindung secara magnetis ø 57 mm (2 1 / 4 inci)
Impedansi Nominal	8 ohm
Daya masukan terukur	3 W

Umum

Persyaratan daya	Jack DC IN 9 V menerima adaptor daya AC Sony yang disertakan (hanya speaker kiri)
Dimensi	Kira-kira. 80 × 145 × 135 mm (3^1/4 × 5^3/4 × 5^3/8 inci) (l/t/d) termasuk bagian dan kontrol yang menonjol
Massa	Speaker kiri: Kira-kira. 580 g (1 lb. 4 oz.) Speaker kanan: Kira-kira. 550 g (1 lb. 3 oz.)
Aksesori yang disertakan	Adaptor daya AC (1) Kabel penghubung (miniplug stereo miniplug stereo) (1)
Aksesori opsional	Adaptor steker PC-236HG Kabel penghubung RK-G138HG
