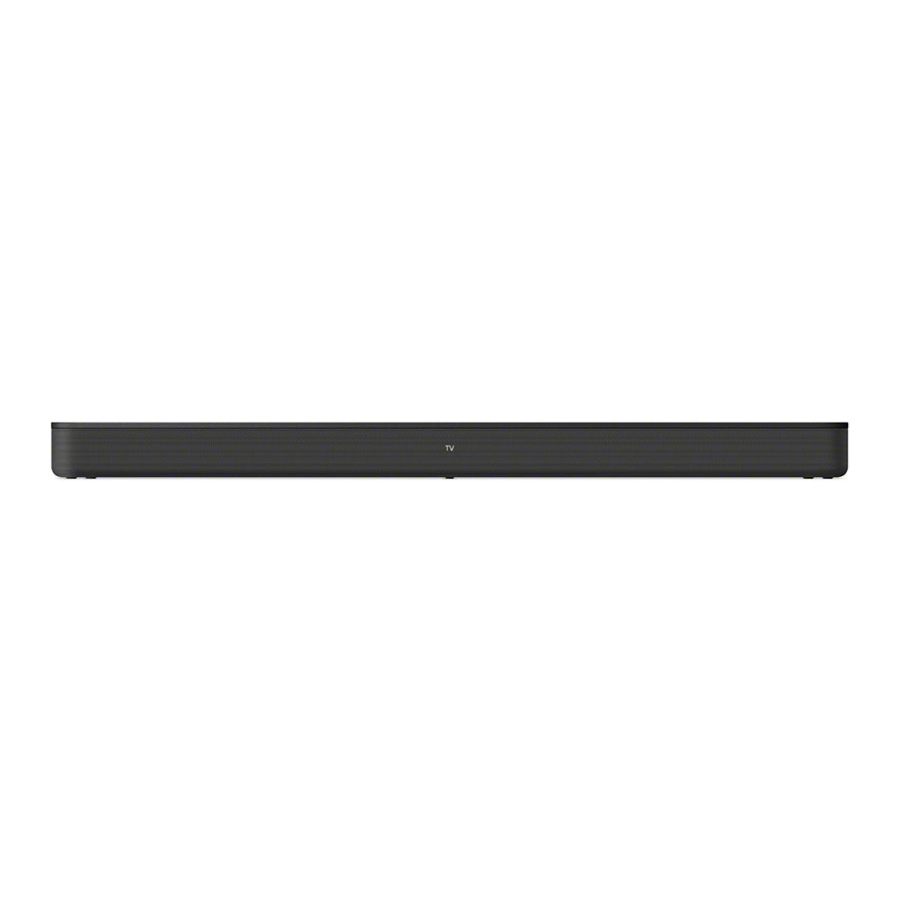

Sony HT-S400 - Soundbar 2.1ch dengan Subwoofer Nirkabel - Manual

Isi

Tindakan Pencegahan

Tentang keamanan

  • Jika ada benda padat atau cairan yang jatuh ke dalam sistem speaker, cabut sistem speaker dan periksakan ke personel yang berkualifikasi sebelum mengoperasikannya lebih lanjut.
  • Jangan memanjat sistem speaker, karena Anda dapat jatuh dan melukai diri sendiri, atau dapat mengakibatkan kerusakan pada sistem speaker.

Tentang sumber daya

  • Sebelum mengoperasikan sistem speaker, periksa apakah tegangan operasi identik dengan catu daya lokal Anda. Tegangan operasi tertera pada pelat nama di bagian bawah speaker batang.
  • Jika Anda tidak akan menggunakan sistem speaker untuk waktu yang lama, pastikan untuk melepaskan sistem speaker dari stopkontak (listrik). Untuk melepaskan kabel daya AC (kabel utama), pegang stekernya; jangan pernah menarik kabelnya.
  • Salah satu bilah steker lebih lebar dari yang lain untuk tujuan keamanan dan hanya akan masuk ke stopkontak (listrik) dengan satu cara. Jika Anda tidak dapat memasukkan steker sepenuhnya ke dalam stopkontak, hubungi dealer Anda.
  • Kabel daya AC (kabel utama) hanya boleh diganti di bengkel servis yang memenuhi syarat.

Tentang penumpukan panas

Meskipun sistem speaker menjadi panas selama pengoperasian, ini bukan merupakan kerusakan.
Jika Anda terus menggunakan sistem speaker ini dengan volume tinggi, suhu sistem speaker di bagian belakang dan bawah akan naik secara signifikan. Untuk menghindari luka bakar, jangan menyentuh sistem speaker.

Tentang penempatan

  • Tempatkan sistem speaker di lokasi dengan ventilasi yang memadai untuk mencegah penumpukan panas dan memperpanjang umur sistem speaker.
  • Jangan letakkan sistem speaker di dekat sumber panas atau di tempat yang terkena sinar matahari langsung, debu berlebihan, atau guncangan mekanis.
  • Jangan letakkan apa pun di atas speaker batang.
  • Jika sistem speaker digunakan bersama dengan TV, VCR, atau tape deck, kebisingan dapat terjadi dan kualitas gambar dapat terganggu. Dalam kasus seperti itu, letakkan sistem speaker jauh dari TV, VCR, atau tape deck.
  • Berhati-hatilah saat meletakkan sistem speaker di permukaan yang telah diberi perawatan khusus (dengan lilin, minyak, poles, dll.), karena dapat menyebabkan noda atau perubahan warna pada permukaan.
  • Berhati-hatilah untuk menghindari kemungkinan cedera dari sudut-sudut speaker batang.

Tentang pengoperasian
Sebelum menghubungkan peralatan lain, pastikan untuk mematikan dan mencabut sistem speaker.

Jika Anda menemukan ketidakberaturan warna pada layar TV di dekatnya
Ketidakberaturan warna dapat diamati pada jenis TV tertentu.

  • Jika ketidakberaturan warna diamati...
    Matikan TV, lalu hidupkan kembali setelah 15 hingga 30 menit.
  • Jika ketidakberaturan warna diamati lagi...
    Letakkan sistem speaker lebih jauh dari TV.

Tentang pembersihan

  • Bersihkan sistem speaker dengan kain kering yang lembut. Jangan gunakan bantalan abrasif, bubuk gosok, atau pelarut jenis apa pun seperti alkohol atau benzena.

Jika Anda memiliki pertanyaan atau masalah terkait sistem speaker Anda, silakan berkonsultasi dengan dealer Sony terdekat.

Tentang Petunjuk Pengoperasian Ini

  • Petunjuk dalam Petunjuk Pengoperasian ini menjelaskan kontrol pada remote control.
  • Beberapa ilustrasi disajikan sebagai gambar konseptual, dan mungkin berbeda dari produk sebenarnya.
  • Karakter dalam kurung [ ] muncul di tampilan panel depan.

Pemasangan dan Koneksi

Menghubungkan TV dengan Kabel HDMI dan / atau Kabel Optik

Lihat Panduan Memulai (dokumen terpisah).

Memasang Speaker Batang di Dinding

Memasang Speaker Batang di Dinding - Contoh 1
Anda dapat memasang speaker batang di dinding.

Catatan

  • Siapkan sekrup (tidak disertakan) yang sesuai untuk bahan dan kekuatan dinding. Karena dinding eternit sangat rapuh, pasang sekrup dengan aman di balok dinding. Pasang speaker batang secara horizontal, digantung oleh sekrup di tiang di bagian dinding datar yang kontinu.
  • Minta pemasangan dilakukan oleh dealer Sony atau kontraktor berlisensi dan berikan perhatian khusus pada keselamatan selama pemasangan.
  • Jika menggunakan kabel dengan steker besar, mungkin tidak mungkin untuk memasang speaker batang di dinding.
  • Sony tidak bertanggung jawab atas kecelakaan atau kerusakan yang disebabkan oleh pemasangan yang tidak tepat, kekuatan dinding yang tidak memadai, pemasangan sekrup yang tidak tepat, bencana alam, dll.
  1. Siapkan dua sekrup (tidak disertakan) yang sesuai untuk lubang pemasangan di dinding di bagian belakang speaker batang.
    Memasang Speaker Batang di Dinding - Langkah 1 - Dimensi Pemasangan
    4 mm (3/16 inci)
    30 mm (1 3/16 inci) atau lebih
    Lubang di bagian belakang speaker batang
  2. Sejajarkan garis vertikal di atas " GARIS TENGAH TV" yang tercetak pada TEMPLATE PEMASANGAN DINDING (disertakan) dengan bagian tengah lebar TV Anda.
    Memasang Speaker Batang di Dinding - Langkah 2 - Penyelarasan garis tengah
    Tengah TV
    TEMPLATE PEMASANGAN DINDING
  3. Sejajarkan " GARIS BAWAH TV" yang tercetak pada TEMPLATE PEMASANGAN DINDING dengan bagian bawah TV Anda, lalu tempelkan TEMPLATE PEMASANGAN DINDING di dinding dengan selotip perekat yang tersedia secara komersial, dll.
    Memasang Speaker Batang di Dinding - Langkah 3 - Penyelarasan garis bawah
  4. Kencangkan sekrup yang disiapkan pada langkah 1 dengan aman ke dalam tanda sekrup ( ) pada " GARIS SEKRUP" yang tercetak pada TEMPLATE PEMASANGAN DINDING.
    Memasang Speaker Batang di Dinding - Langkah 4 - Diagram Pemasangan Sekrup
  5. Lepaskan TEMPLATE PEMASANGAN DINDING.
  6. Gantung speaker batang pada sekrup.
    Sejajarkan lubang di bagian belakang speaker batang dengan sekrup, lalu gantung speaker batang pada kedua sekrup.
    Memasang Speaker Batang di Dinding - Langkah 6 - Menggantung batang pada sekrup

Catatan
Saat menempelkan TEMPLATE PEMASANGAN DINDING, ratakan sepenuhnya.

Menghubungkan Subwoofer Secara Manual

Jika Anda tidak dapat menghubungkan subwoofer ke sistem speaker, atau Anda menggunakan beberapa produk nirkabel dan ingin menentukan koneksi nirkabel untuk menautkan sistem speaker ke subwoofer, lakukan koneksi manual.

Menghubungkan Subwoofer Secara Manual - Kontrol Subwoofer dan speaker batang

  1. Tekan dan tahan (BLUETOOTH) dan + (volume) pada speaker batang selama lebih dari 5 detik.
    [SECURE LINK] muncul, lalu [LINK] berkedip di tampilan panel depan.
    Untuk membatalkan koneksi manual, tekan dan tahan (BLUETOOTH) dan + (volume) pada speaker batang selama lebih dari 5 detik lagi.
  2. Tekan LINK pada subwoofer.
    Koneksi manual dimulai.
    Indikator daya subwoofer berkedip berwarna kuning.
  3. Pastikan bahwa [DONE] muncul di tampilan panel depan.
    Koneksi manual dibuat dan indikator daya subwoofer menyala berwarna kuning.

Catatan
Jika [ERROR] muncul di tampilan panel depan, koneksi subwoofer belum dibuat. Lakukan koneksi manual lagi.

Bagian dan Kontrol

Speaker Batang

Speaker Batang - Tampilan DepanDepan

  1. Tombol (daya)
    Menghidupkan sistem speaker atau mengaturnya ke mode siaga (standby).
  2. Tombol (TV)
  3. Tombol (BLUETOOTH)
  4. Tombol +/– (volume)
  5. Indikator BLUETOOTH
  • Berkedip dua kali berwarna biru: Selama status siaga pemasangan (pairing)
  • Berkedip berwarna biru: Koneksi BLUETOOTH sedang dicoba.
  • Menyala berwarna biru: Koneksi BLUETOOTH telah dibuat.
  1. Tampilan panel depan
  2. Sensor remote control
    Arahkan remote control ke sensor remote control untuk mengoperasikan sistem speaker.

Speaker Batang - Tampilan Belakang
Belakang

  1. Inlet AC
  2. Jack HDMI OUT (TV (ARC))
    Hubungkan TV yang memiliki jack input HDMI dengan kabel HDMI. Sistem speaker kompatibel dengan Audio Return Channel (ARC). ARC adalah fungsi yang mengirimkan suara TV ke perangkat AV seperti sistem speaker dari jack HDMI TV.
  3. Jack TV IN (OPTICAL)
  4. Repeater IR
    Mentransmisikan sinyal remote dari remote control TV ke TV.
  5. Port UPDATE
    Hubungkan memori USB saat memperbarui sistem speaker.

Subwoofer

Subwoofer - Kontrol

  1. Indikator daya
  • Menyala hijau: Subwoofer terhubung ke sistem speaker.
  • Menyala merah: Subwoofer dalam mode siaga (standby).
  • Menyala kuning: Subwoofer terhubung ke sistem speaker dengan koneksi manual.
  • Berkedip perlahan berwarna hijau: Subwoofer sedang mencoba terhubung ke sistem speaker.
  • Berkedip perlahan berwarna kuning: Subwoofer sedang mencoba terhubung ke sistem speaker dengan koneksi manual.
  • Berkedip dua kali berwarna kuning: Subwoofer dalam status siaga pemasangan (pairing) dengan koneksi manual.
  • Berkedip cepat berwarna kuning: Perangkat lunak sedang diperbarui.
  • Mati: Subwoofer dimatikan.
  1. Tombol (daya)
    Menghidupkan atau mematikan subwoofer.
  2. Tombol LINK
  3. Inlet AC

Remote Control

Beberapa tombol berfungsi berbeda tergantung pada berapa lama tombol ditekan. Bagian ini menjelaskan fungsi saat ditekan sebentar.
Untuk detail tentang fungsi lain, lihat "Mengubah Pengaturan" di halaman belakang.

Remote Control - Kontrol

  1. INPUT
    Memilih input untuk pemutaran pada sistem speaker.
    Setiap kali Anda menekan INPUT, sumber input beralih antara input TV dan BLUETOOTH.
  2. SOUND FIELD
    Menghidupkan/mematikan efek surround.
  3. (volume) +*/–
    Menyesuaikan volume.
  4. BASS +/–
    Menyesuaikan volume subwoofer.
  5. (daya)
    Menghidupkan sistem speaker atau mengaturnya ke mode siaga (standby).
  6. VOICE
    Menghidupkan/mematikan mode suara.
  7. NIGHT
    Menghidupkan/mematikan mode malam.
  8. (membisukan)
    Membisukan suara untuk sementara.

* Tombol (volume) + memiliki titik sentuh. Gunakan sebagai panduan selama pengoperasian.

Tentang penggantian baterai untuk remote control

Ketika sistem speaker tidak merespons dengan pengoperasian dengan remote control, ganti dua baterai dengan baterai baru.
Gunakan baterai mangan R03 (ukuran AAA) untuk penggantian.

Mendengarkan Musik/Suara

Mendengarkan TV yang Terhubung dengan Kabel HDMI (ARC) atau Kabel Digital Optik

Anda dapat mendengarkan suara TV pada sistem speaker.

Diagram Mendengarkan TV yang Terhubung dengan Kabel HDMI

  1. Tekan INPUT berulang kali untuk memilih [TV] di tampilan panel depan.
  2. Sesuaikan volume.
    • Sesuaikan volume dengan menekan (volume)
      +/– pada remote control.
    • Sesuaikan volume subwoofer dengan menekan
      BASS +/– pada remote control.

Catatan
Saat Anda menghubungkan TV ke jack HDMI OUT (TV (ARC)) dan TV IN (OPTICAL), jack untuk input audio dipilih tergantung pada sinyal audio mana yang dimasukkan terlebih dahulu.

Tip
Anda juga dapat memilih input dengan menekan  (TV) pada speaker bar.

Mendengarkan Musik dari Perangkat Seluler dengan Fungsi BLUETOOTH

Anda dapat mendengarkan musik yang disimpan di perangkat seluler seperti ponsel cerdas atau tablet melalui koneksi nirkabel dengan menghubungkan sistem speaker dan perangkat seluler dengan fungsi BLUETOOTH. Saat menghubungkan ke perangkat seluler dengan fungsi BLUETOOTH, Anda dapat melakukan pengoperasian hanya melalui sistem speaker tanpa menghidupkan TV.

Musik dari Perangkat Seluler dengan Diagram BLUETOOTH

Mendengarkan Musik dengan Memasangkan dengan Perangkat Seluler

Anda perlu melakukan pemasangan sistem speaker dan perangkat seluler dengan menggunakan fungsi BLUETOOTH.
Pemasangan adalah proses yang diperlukan untuk saling mendaftarkan informasi pada perangkat BLUETOOTH yang akan dihubungkan secara nirkabel sebelumnya.

Musik dengan Memasangkan dengan Perangkat Seluler - Remote control

  1. Tekan dan tahan (BLUETOOTH) pada speaker bar selama 2 detik.
    Musik dengan Memasangkan dengan Perangkat Seluler - Langkah 1
  2. Pastikan bahwa indikator BLUETOOTH pada speaker bar berkedip dua kali berulang kali berwarna biru dan [PAIRING] muncul di tampilan panel depan.
    Sistem speaker memasuki mode pemasangan.
    Musik dengan Memasangkan dengan Perangkat Seluler - Langkah 2
  3. Pada perangkat seluler, cari sistem speaker dengan melakukan operasi pemasangan.
    Daftar perangkat BLUETOOTH yang terdeteksi muncul di layar perangkat seluler.
    Untuk metode pengoperasian untuk memasangkan perangkat BLUETOOTH ke perangkat seluler, lihat petunjuk pengoperasian perangkat seluler.
  4. Pasangkan sistem speaker dan perangkat seluler dengan memilih "HT-S400" dari daftar di layar perangkat seluler.
    Jika diminta kode sandi, masukkan "0000."
  5. Pastikan bahwa indikator BLUETOOTH pada speaker bar menyala berwarna biru dan [BT] muncul di tampilan panel depan.
    Koneksi antara sistem speaker dan perangkat seluler telah dibuat.
  6. Mulai pemutaran audio dengan aplikasi musik di perangkat seluler yang terhubung.
    Suara dikeluarkan dari sistem speaker.
  7. Sesuaikan volume.
    • Sesuaikan volume dengan menekan (volume)
      +/– pada remote control.
    • Sesuaikan volume subwoofer dengan menekan
      BASS +/– pada remote control.

Catatan

  • Anda dapat memasangkan hingga 9 perangkat BLUETOOTH. Jika perangkat BLUETOOTH ke-10 dipasangkan, perangkat yang terhubung paling lama akan diganti dengan yang baru.
  • Lakukan pemasangan untuk perangkat seluler kedua dan berikutnya.

Tip

  • Anda dapat memeriksa status koneksi fungsi BLUETOOTH dengan memeriksa status indikator BLUETOOTH.
  • Saat input BLUETOOTH sedang dipilih, sistem speaker memasuki mode pemasangan dengan menekan (BLUETOOTH) pada speaker bar sebentar.

Mendengarkan Musik dari Perangkat Seluler yang Dipasangkan

Musik dari Perangkat Seluler yang Dipasangkan - Remote Control

  1. Hidupkan fungsi BLUETOOTH perangkat seluler.
  2. Tekan INPUT berulang kali untuk memilih [BT] atau tekan (BLUETOOTH) pada speaker bar sebentar.
    Indikator BLUETOOTH berkedip dan sistem speaker secara otomatis terhubung kembali ke perangkat BLUETOOTH yang terakhir terhubung dengannya.
  3. Pastikan bahwa indikator BLUETOOTH pada speaker bar menyala berwarna biru dan [BT] muncul di tampilan panel depan.
    Koneksi antara sistem speaker dan perangkat seluler telah dibuat.
  4. Mulai pemutaran audio dengan aplikasi musik di perangkat seluler yang terhubung.
    Suara dikeluarkan dari sistem speaker.
  5. Sesuaikan volume.
    • Sesuaikan volume dengan menekan (volume)
      +/– pada remote control.
    • Sesuaikan volume subwoofer dengan menekan
      BASS +/– pada remote control.

Mendengarkan Suara TV Sony dengan Fungsi BLUETOOTH

Apa yang Dapat Anda Lakukan dengan Menghubungkan TV dengan Fungsi BLUETOOTH

Saat menggunakan TV Sony* dengan fungsi BLUETOOTH, Anda dapat mendengarkan suara TV atau perangkat yang terhubung ke TV dengan menghubungkan sistem speaker dan TV secara nirkabel.

* TV harus kompatibel dengan A2DP (Advanced Audio Distribution Profile) dari profil BLUETOOTH.

Menghubungkan TV dengan Fungsi BLUETOOTH

Mendengarkan Suara TV dengan Menghubungkan Sistem Speaker dan TV Secara Nirkabel

Anda perlu melakukan pemasangan sistem speaker dan TV dengan menggunakan fungsi BLUETOOTH.

Menghubungkan Sistem Secara Nirkabel - Remote Control

  1. Hidupkan TV.
  2. Tekan (daya) untuk menghidupkan sistem speaker.
  3. Tekan dan tahan (BLUETOOTH) pada speaker bar dan INPUT pada remote control secara bersamaan selama 5 detik.
    Sistem speaker memasuki mode pemasangan BLUETOOTH.
    [TV-BT] dan [ON] muncul secara berurutan di tampilan panel depan.
    Menghubungkan Sistem Speaker Secara Nirkabel - Langkah 1
  4. Pastikan bahwa indikator BLUETOOTH pada speaker bar berkedip dua kali berulang kali berwarna biru dan [PAIRING] muncul di tampilan panel depan.
    Menghubungkan Sistem Speaker Secara Nirkabel - Langkah 2
  5. Pada TV, cari sistem speaker dengan melakukan operasi pemasangan.
    Daftar perangkat BLUETOOTH yang terdeteksi muncul di layar TV.
    Untuk metode pengoperasian untuk memasangkan perangkat BLUETOOTH ke TV, lihat petunjuk pengoperasian TV.
  6. Pasangkan sistem speaker dan TV dengan memilih "HT-S400" dari daftar di layar TV.
  7. Pastikan bahwa indikator BLUETOOTH pada speaker bar menyala berwarna biru dan [TV-BT] muncul di tampilan panel depan.
    Koneksi antara sistem speaker dan TV telah dibuat.
  8. Pilih program atau input perangkat dengan menggunakan remote control TV.
    Suara gambar yang ditampilkan di layar TV dikeluarkan dari sistem speaker.
  9. Sesuaikan volume sistem speaker dengan menggunakan remote control TV.
    Saat menekan tombol bisu pada remote control TV, suara akan dibisukan sementara.

Catatan

  • Jika suara TV tidak dikeluarkan dari sistem speaker, tekan INPUT untuk memilih input TV dan periksa status tampilan panel depan dan indikator pada speaker bar.
    • [TV-BT] muncul di tampilan panel depan: Sistem speaker dan TV terhubung, dan suara TV dikeluarkan dari sistem speaker.
    • Indikator BLUETOOTH berkedip dua kali berulang kali dan [PAIRING] muncul di tampilan panel depan: Lakukan pemasangan pada TV.
    • [TV] muncul di tampilan panel depan: Lakukan langkah-langkah dari awal.
  • Saat Anda menghubungkan sistem speaker dan TV dengan kabel HDMI, koneksi BLUETOOTH dibatalkan. Untuk menghubungkan sistem speaker dan TV dengan fungsi BLUETOOTH lagi, lepaskan kabel HDMI, lalu lakukan operasi penghubungan dari awal.

Mendengarkan Suara TV yang Dipasangkan

  1. Hidupkan TV dengan remote control TV. Sistem speaker dihidupkan dengan saling mengunci dengan daya TV dan suara TV dikeluarkan dari sistem speaker.
  2. Pilih program atau input perangkat dengan menggunakan remote control TV.
    Suara gambar yang ditampilkan di layar TV dikeluarkan dari sistem speaker.
  3. Sesuaikan volume sistem speaker dengan menggunakan remote control TV.
    Saat menekan tombol bisu pada remote control TV, suara akan dibisukan sementara.

Tip
Saat TV dimatikan, sistem speaker juga dimatikan dengan saling mengunci dengan daya TV.

Tentang pengoperasian dengan remote control yang disertakan dengan sistem speaker

Anda dapat menggunakan tombol-tombol berikut.

Tentang pengoperasian dengan remote control - Kontrol

Catatan
Jika Anda memilih input BLUETOOTH pada remote control yang disertakan dengan sistem speaker, suara TV tidak dikeluarkan dari sistem speaker. Untuk mengeluarkan suara TV, tekan INPUT pada remote control untuk mengubah ke input TV.

Menyesuaikan Suara

Menikmati Efek Surround (SOUND FIELD)

Anda dapat menghidupkan atau mematikan efek surround agar sesuai dengan sumber suara.


SOUND FIELD

  1. Tekan SOUND FIELD untuk memilih pengaturan.
    Pengaturan muncul di tampilan panel depan.
Pengaturan Penjelasan
[SF.ON] Suara dikeluarkan dengan efek surround. Pengaturan ini cocok untuk mengalami suara surround dengan kehadiran.
[SF.OFF] Suara dikeluarkan tanpa efek surround. Pengaturan ini cocok untuk mendengarkan musik atau berita.

Membuat Dialog Lebih Jelas (VOICE)


VOICE

  1. Tekan VOICE untuk memilih pengaturan.
    Pengaturan muncul di tampilan panel depan.
Pengaturan Penjelasan
[Vo. ON] Dialog mudah didengar dengan meningkatkan rentang dialog.
[Vo. OFF] Menonaktifkan fungsi mode suara.

Menikmati Suara Jernih dengan Volume Rendah di Tengah Malam (NIGHT)


NIGHT

  1. Tekan NIGHT untuk memilih pengaturan.
    Pengaturan muncul di tampilan panel depan.
Pengaturan Penjelasan
[N.ON] Suara dikeluarkan dengan volume rendah dengan kehilangan minimal fidelitas dan kejernihan dialog.
[N.OFF] Menonaktifkan fungsi mode malam.

Catatan
Saat Anda mematikan sistem speaker, pengaturan ini secara otomatis diatur ke [N.OFF].

Menggunakan Sistem Speaker dengan Menghubungkan ke TV

Mengoperasikan Sistem Speaker dengan Menghubungkan ke TV (Kontrol untuk Fungsi HDMI)

Menghubungkan TV yang kompatibel dengan fungsi Kontrol untuk HDMI menggunakan kabel HDMI memungkinkan Anda untuk menghubungkan pengoperasian sistem speaker seperti menghidupkan/mematikan atau menyesuaikan volume dengan TV.

Tentang Fungsi Kontrol untuk HDMI

Fungsi Kontrol untuk HDMI adalah fungsi yang memungkinkan pengoperasian perangkat yang terhubung dengan kabel HDMI (High-Definition Multimedia Interface) dengan menghubungkannya.
Meskipun fungsi ini berfungsi untuk perangkat yang kompatibel dengan fungsi Kontrol untuk HDMI, fungsi ini mungkin tidak berfungsi jika menghubungkan perangkat selain yang diproduksi oleh Sony.

Persiapan untuk Beroperasi dengan Menghubungkan ke TV

Aktifkan pengaturan fungsi Kontrol untuk HDMI pada TV yang terhubung ke sistem speaker dengan kabel HDMI.
Pengaturan default fungsi Kontrol untuk HDMI pada sistem speaker adalah [ON] (AKTIF).

Tips

  • Saat menghubungkan perangkat seperti pemutar Blu-ray Disc ke TV dengan kabel HDMI, aktifkan fungsi Kontrol untuk HDMI-nya.
  • Untuk mengaktifkan fungsi Kontrol untuk HDMI pada TV atau pemutar Blu-ray Disc, lihat petunjuk pengoperasiannya.
  • Jika Anda mengaktifkan fungsi Kontrol untuk HDMI ("BRAVIA" sync) saat menggunakan TV yang diproduksi oleh Sony, fungsi Kontrol untuk HDMI pada sistem speaker juga diaktifkan secara otomatis. Setelah pengaturan selesai, [DONE] (SELESAI) muncul di tampilan panel depan.

Melakukan Pengoperasian Daya atau Penyesuaian Volume dengan Remote TV

Saat menghidupkan/mematikan TV atau menyesuaikan volume menggunakan remote kontrol TV, pengoperasian daya atau penyesuaian volume sistem speaker saling terhubung.

Saling Terhubung Daya

Saat Anda menghidupkan atau mematikan TV, sistem speaker akan hidup atau mati secara otomatis.

Catatan
Jika Anda mematikan sistem speaker sebelum mematikan TV, sistem speaker mungkin tidak hidup secara otomatis meskipun Anda menghidupkan TV lain kali. Dalam hal ini, lakukan pengoperasian berikut.

  • Pilih sistem speaker untuk perangkat output suara di menu TV.
  • Saat menggunakan Sony TV, hidupkan sistem speaker saat TV dihidupkan.

Penyesuaian Volume

Suara TV yang Anda tonton dikeluarkan dari sistem speaker secara otomatis. Anda dapat menyesuaikan volume sistem speaker dengan remote kontrol TV.

Tip
Anda dapat mengubah pengaturan Kontrol untuk HDMI dengan mengikuti prosedur berikut.

  1. Tekan dan tahan VOICE pada remote kontrol selama lebih dari 5 detik.
    [CONTROL FOR HDMI] (KONTROL UNTUK HDMI) muncul di tampilan panel depan.
  2. Tekan (volume) +/– pada remote kontrol untuk menampilkan pengaturan yang diinginkan di tampilan panel depan.
  3. Tunggu hingga pengaturan yang ditampilkan menghilang dari tampilan panel depan.
    Pengaturan diperbaiki.

Mengoperasikan Sistem Speaker dengan Menghubungkan ke TV yang Kompatibel dengan Fungsi Sinkronisasi "BRAVIA"

"BRAVIA" Sync adalah fungsi tambahan yang dikembangkan oleh Sony berdasarkan fungsi Kontrol untuk HDMI. Dengan menghubungkan perangkat yang kompatibel dengan Sinkronisasi "BRAVIA" seperti TV menggunakan kabel HDMI, Anda dapat mengontrol perangkat dengan menghubungkannya satu sama lain.

Untuk Menggunakan Sinkronisasi "BRAVIA"

Sinkronisasi "BRAVIA" diaktifkan dengan mengaktifkan fungsi Kontrol untuk HDMI pada perangkat Sony. Untuk pengoperasian untuk mengaktifkan fungsi Kontrol untuk HDMI, lihat "Persiapan untuk Beroperasi dengan Menghubungkan ke TV."

Yang Dapat Anda Lakukan dengan Sinkronisasi "BRAVIA"

Fungsi Kontrol untuk HDMI

  • Saling terhubung daya
  • Penyesuaian volume

Menghemat Konsumsi Daya

Untuk menggunakan sistem speaker dengan menghemat konsumsi daya, ubah pengaturan berikut.

Mematikan Sistem Speaker dengan Mendeteksi Status Penggunaan

Saat Anda mengatur fungsi siaga otomatis ke aktif, sistem speaker memasuki mode siaga secara otomatis saat Anda tidak mengoperasikan sistem speaker selama sekitar 20 menit dan sistem speaker tidak menerima sinyal input.

  1. Tekan dan tahan (daya) dan (TV) pada speaker batang selama lebih dari 5 detik.
    [AUTO STANDBY] (SIAGA OTOMATIS) dan pengaturan saat ini muncul di tampilan panel depan.
  2. Tekan (volume) +/– pada remote kontrol untuk menampilkan pengaturan yang diinginkan di tampilan panel depan.
  3. Tunggu hingga pengaturan yang ditampilkan menghilang dari tampilan panel depan.
    Pengaturan diperbaiki.

Menghemat Daya dalam Mode Siaga

Untuk menghemat konsumsi daya selama mode siaga, atur mode siaga BLUETOOTH dan fungsi Kontrol untuk HDMI ke mati.
Untuk mengubah pengaturan mode siaga BLUETOOTH, tekan dan tahan  (daya), (BLUETOOTH), dan – (volume) pada speaker batang selama lebih dari 5 detik (pengaturan yang diubah muncul di tampilan panel depan).
Untuk mengubah pengaturan fungsi Kontrol untuk HDMI, tekan dan tahan VOICE pada remote kontrol selama lebih dari 5 detik untuk menampilkan pengaturan di tampilan panel depan, lalu tekan  (volume) +/– pada remote kontrol untuk memilih pengaturan yang diinginkan.

Mengubah Pengaturan

Pengaturan Audio

Mendengarkan suara volume rendah dengan mudah. Anda dapat dengan mudah mendengarkan suara volume rendah dengan menekan rentang dinamis (rentang antara volume maksimum dan minimum) dari sinyal suara dengan mengatur ke [ON] (AKTIF).
Fungsi ini hanya berfungsi saat memutar sinyal Dolby Digital.
  1. Tekan dan tahan (daya), (TV), dan – (volume) pada speaker batang selama lebih dari 5 detik.
    [DRC] dan pengaturan saat ini muncul di tampilan panel depan.
  2. Untuk mengubah pengaturan, lakukan operasi yang sama seperti langkah 1.
    Pengaturan diperbaiki setelah pengaturan yang diubah muncul di tampilan panel depan.
Menyesuaikan volume perangkat yang terhubung secara otomatis Anda dapat menyesuaikan volume secara otomatis tergantung pada sinyal input atau konten perangkat yang terhubung dengan mengatur ke [ON] (AKTIF).
  1. Tekan dan tahan NIGHT pada remote kontrol selama lebih dari 5 detik.
    [A.VOL] (VOL.A) muncul di tampilan panel depan.
  2. Tekan (volume) +/– pada remote kontrol untuk menampilkan pengaturan yang diinginkan di tampilan panel depan.
  3. Tunggu hingga pengaturan yang ditampilkan menghilang dari tampilan panel depan.
    Pengaturan diperbaiki.
Memilih suara untuk siaran multipleks Anda dapat memilih suara untuk suara siaran multipleks.
  1. Tekan dan tahan (membisukan) pada remote kontrol selama lebih dari 5 detik.
    [DUAL] (GANDA) muncul di tampilan panel depan.
  2. Tekan (volume) +/– pada remote kontrol untuk menampilkan pengaturan yang diinginkan di tampilan panel depan.
  3. Tunggu hingga pengaturan yang ditampilkan menghilang dari tampilan panel depan.
    Pengaturan diperbaiki.

Pengaturan BLUETOOTH

Menghidupkan atau mematikan mode siaga BLUETOOTH Anda dapat menghidupkan sistem speaker dan memulai koneksi BLUETOOTH secara otomatis dengan pengoperasian perangkat BLUETOOTH saat sistem speaker dalam mode siaga dengan mengatur ke [ON] (AKTIF).
  1. Tekan dan tahan (daya), (BLUETOOTH), dan – (volume) pada speaker batang selama lebih dari 5 detik.
    [BT STANDBY] (SIAGA BT) dan pengaturan saat ini muncul di tampilan panel depan.
  2. Untuk mengubah pengaturan, lakukan operasi yang sama seperti langkah 1.
    Pengaturan diperbaiki setelah pengaturan yang diubah muncul di tampilan panel depan.
Catatan
  • Saat mode siaga BLUETOOTH aktif, konsumsi daya siaga meningkat.
  • Mode siaga BLUETOOTH tidak dapat diatur saat fungsi BLUETOOTH mati.
Menghidupkan atau mematikan fungsi BLUETOOTH Anda dapat menghidupkan atau mematikan fungsi BLUETOOTH.
  1. Tekan dan tahan (daya) dan (BLUETOOTH) pada speaker batang selama lebih dari 5 detik.
    [BT POWER] (DAYA BT) dan pengaturan saat ini muncul di tampilan panel depan.
  2. Untuk mengubah pengaturan, lakukan operasi yang sama seperti langkah 1.
    Pengaturan diperbaiki setelah pengaturan yang diubah muncul di tampilan panel depan.

Pengaturan Tampilan/Indikator Panel Depan

Menyesuaikan kecerahan tampilan panel depan dan indikator Anda dapat mengubah kecerahan berikut ini.
  • Tampilan panel depan pada speaker batang
  • Indikator BLUETOOTH pada speaker batang
  • Indikator daya pada subwoofer
  1. Tekan dan tahan  (TV) dan (BLUETOOTH) pada speaker batang selama lebih dari 5 detik.
    [DIMMER] (PEREDUP) muncul di tampilan panel depan.
  2. Tekan (volume) +/– pada remote kontrol untuk menampilkan pengaturan yang diinginkan di tampilan panel depan.
  3. Tunggu hingga pengaturan yang ditampilkan menghilang dari tampilan panel depan.
    Pengaturan diperbaiki.
Catatan
Tampilan panel depan dimatikan saat [OFF] (MATI) dipilih. Tampilan panel depan menyala secara otomatis saat Anda menekan tombol apa pun, lalu mati lagi jika Anda tidak mengoperasikan sistem speaker selama sekitar 10 detik. Jika sistem speaker tidak dapat dioperasikan tanpa menampilkan pesan di tampilan panel depan, tampilan panel depan menyala dengan kecerahan pengaturan [DARK] (GELAP).

Pengaturan/Fungsi Lainnya

Memeriksa pengaturan suara dan versi perangkat lunak Anda dapat memeriksa informasi aliran, pengaturan saat ini dari bidang suara dan mode suara/malam, dan versi perangkat lunak.
  1. Tekan dan tahan SOUND FIELD pada remote kontrol selama lebih dari 5 detik.
    Informasi aliran muncul di tampilan panel depan.
  2. Tekan (volume) +/– pada remote kontrol untuk menampilkan item pemeriksaan yang diinginkan.
    Setiap kali Anda menekan (volume) – pada remote kontrol, item yang ditampilkan berubah secara siklis sebagai berikut.
    Informasi aliran Bidang suara Mode suara Mode malam Versi perangkat lunak
    Item pemeriksaan muncul dalam urutan terbalik dengan menekan (volume) +.
Menggunakan fungsi repeater IR Saat speaker batang menghalangi sensor remote kontrol TV, remote kontrol TV mungkin tidak berfungsi. Dalam hal ini, aktifkan fungsi repeater IR pada sistem speaker. Anda dapat mengontrol TV dengan remote kontrol TV dengan mengirimkan sinyal remote yang diterima speaker batang ke TV.
  1. Tekan dan tahan (BLUETOOTH) dan – (volume) pada speaker batang selama lebih dari 5 detik.
    [IR REPEATER] (REPEATER IR) muncul di tampilan panel depan.
  2. Tekan (volume) +/– pada remote kontrol untuk menampilkan pengaturan yang diinginkan di tampilan panel depan.
  3. Tunggu hingga pengaturan yang ditampilkan menghilang dari tampilan panel depan.
    Pengaturan diperbaiki.
Catatan
Saat menggunakan fungsi repeater IR, pasang speaker batang terpisah dari layar TV sejauh 9 cm (3 5/8 inci) atau lebih.
Memperbarui perangkat lunak Mulai pembaruan perangkat lunak setelah menghubungkan memori USB tempat file pembaruan perangkat lunak disimpan ke port UPDATE pada speaker batang. Untuk informasi tentang pembaruan perangkat lunak, kunjungi situs web berikut:
  1. Hubungkan memori USB tempat file pembaruan perangkat lunak disimpan ke port UPDATE pada speaker batang.
  2. Tekan dan tahan (daya), (BLUETOOTH), dan + (volume) pada speaker batang selama lebih dari 5 detik.
    [UPDATE] (PEMBARUAN) muncul di tampilan panel depan dan pembaruan perangkat lunak dimulai.

Catatan

Sebelum memperbarui, pastikan hal berikut.

  • Fungsi BLUETOOTH aktif.
  • Subwoofer dihidupkan dan terhubung ke sistem speaker.

Pemecahan Masalah

Jika sistem speaker tidak berfungsi dengan benar, tangani dengan urutan berikut.

  1. Cari penyebab dan solusi masalah menggunakan pemecahan masalah ini.
  2. Setel ulang sistem speaker.
    Semua pengaturan sistem speaker kembali ke status awal. Untuk detailnya, lihat "Menyetel Ulang Sistem Speaker."

Jika masalah masih berlanjut, hubungi dealer Sony terdekat.

Daya

Sistem speaker tidak menyala.

  • Periksa apakah kabel daya AC (kabel utama) terhubung dengan aman.
  • Lepaskan kabel daya AC (kabel utama) dari stopkontak (listrik), lalu sambungkan kembali setelah beberapa menit.

Sistem speaker mati secara otomatis.

  • Fungsi siaga otomatis berfungsi. Tekan dan tahan  (daya) dan  (TV) pada speaker batang selama lebih dari 5 detik untuk menampilkan [AUTO STANDBY] di tampilan panel depan, lalu tekan  (volume) +/– pada remote control untuk menampilkan [OFF] di tampilan panel depan.

Sistem speaker tidak menyala meskipun TV dinyalakan.

  • Setel fungsi Control for HDMI ke aktif. Tekan dan tahan VOICE pada remote control selama lebih dari 5 detik untuk menampilkan [CONTROL FOR HDMI] di tampilan panel depan, lalu tekan  (volume) +/– pada remote control untuk menampilkan [ON] di tampilan panel depan. TV harus mendukung fungsi Control for HDMI. Untuk detailnya, lihat petunjuk pengoperasian TV Anda.
  • Periksa pengaturan speaker TV. Sistem speaker menyinkronkan daya dengan pengaturan speaker TV. Untuk detailnya, lihat petunjuk pengoperasian TV Anda.
  • Tergantung pada TV, jika suara dikeluarkan dari speaker TV pada waktu sebelumnya, sistem speaker mungkin tidak menyala dengan saling mengunci dengan daya TV meskipun TV dinyalakan.

Sistem speaker mati saat TV dimatikan.

  • Periksa pengaturan fungsi Control for HDMI dengan menekan dan menahan VOICE pada remote control selama lebih dari 5 detik untuk menampilkan [CONTROL FOR HDMI] di tampilan panel depan. Untuk mengubah pengaturan, tekan  (volume) +/– pada remote control. Saat fungsi Control for HDMI diatur ke aktif dan input sistem speaker adalah input TV, sistem speaker mati secara otomatis saat Anda mematikan TV.

Sistem speaker tidak mati meskipun TV dimatikan.

  • Periksa pengaturan fungsi Control for HDMI dengan menekan dan menahan VOICE pada remote control selama lebih dari 5 detik untuk menampilkan [CONTROL FOR HDMI] di tampilan panel depan. Untuk mengubah pengaturan, tekan  (volume) +/– pada remote control. Saat Anda mematikan TV, sistem speaker mati secara otomatis hanya jika input sistem speaker adalah input TV. TV harus mendukung fungsi Control for HDMI. Untuk detailnya, lihat petunjuk pengoperasian TV Anda.

Gambar

Tidak ada gambar atau gambar tidak keluar dengan benar.

  • Saat tidak ada gambar saat input TV dipilih, pilih saluran TV yang Anda inginkan menggunakan remote control TV.

Suara

Sistem speaker tidak dapat terhubung ke TV dengan fungsi BLUETOOTH.

  • Saat Anda menghubungkan sistem speaker dan TV dengan kabel HDMI (tidak disertakan), koneksi BLUETOOTH dibatalkan. Lepaskan kabel HDMI, lalu lakukan operasi penyambungan dari awal.

Tidak ada suara TV yang keluar dari sistem speaker.

  • Periksa jenis dan sambungan kabel HDMI atau kabel digital optik yang terhubung ke sistem speaker dan TV (lihat Panduan Memulai yang disertakan).
  • Lepaskan kabel yang terhubung antara TV dan sistem speaker, lalu sambungkan kembali dengan kuat. Lepaskan kabel daya AC TV dan sistem speaker dari stopkontak AC (listrik), lalu sambungkan kembali.
  • Saat sistem speaker dan TV hanya terhubung dengan kabel HDMI, periksa hal berikut.
  • Jack HDMI TV yang terhubung berlabel "ARC."
  • Fungsi Control for HDMI TV diatur ke aktif.
  • Pada sistem speaker, fungsi Control for HDMI diatur ke aktif. Tekan dan tahan VOICE pada remote control selama lebih dari 5 detik untuk menampilkan [CONTROL FOR HDMI] di tampilan panel depan, lalu tekan (volume) +/– pada remote control untuk menampilkan [ON] di tampilan panel depan.
  • Jika TV Anda tidak kompatibel dengan ARC, sambungkan kabel digital optik (disertakan) (lihat Panduan Memulai yang disertakan). Jika TV tidak kompatibel dengan ARC, suara TV tidak akan keluar dari sistem speaker meskipun sistem speaker terhubung ke jack HDMI IN TV.
  • Pilih input TV dengan menekan INPUT.
  • Naikkan volume pada TV atau batalkan pembungkaman.
  • Tergantung pada urutan Anda menyalakan TV dan sistem speaker, sistem speaker mungkin dibungkam. Jika ini terjadi, nyalakan TV terlebih dahulu, lalu sistem speaker.
  • Setel pengaturan speaker TV (BRAVIA) ke Audio System. Lihat petunjuk pengoperasian TV Anda mengenai cara menyetel TV.
  • Periksa output suara TV. Lihat petunjuk pengoperasian TV untuk pengaturan TV.
  • Sistem speaker mendukung format audio Dolby Digital dan PCM. Saat Anda memutar format yang tidak didukung, setel pengaturan audio digital keluar TV (BRAVIA) ke "PCM." Untuk detailnya, lihat petunjuk pengoperasian TV Anda.

Suara keluar dari sistem speaker dan TV.

  • Ubah pengaturan output audio TV sehingga suara TV keluar dari speaker eksternal.
  • Setel volume TV ke minimum.

Output suara dari sistem speaker tidak sama dengan TV meskipun nilai tingkat volume pada sistem speaker dan TV diatur ke nilai yang sama.

  • Jika fungsi Control for HDMI diatur ke aktif, nilai tingkat volume pada sistem speaker mungkin muncul di TV Anda sebagai volume TV. Tingkat output suara sistem speaker dan TV berbeda meskipun nilai tingkat volume pada sistem speaker dan TV diatur ke nilai yang sama. Tingkat output suara sistem speaker dan TV berbeda tergantung pada karakteristik pemrosesan suara masing-masing, dan ini bukan kerusakan.

Efek surround tidak dapat diperoleh.

  • Tergantung pada sinyal input dan pengaturan bidang suara, pemrosesan suara surround mungkin tidak berfungsi secara efektif. Efek surround mungkin halus, tergantung pada program atau disk.
  • Untuk memutar audio multi saluran, periksa pengaturan output audio digital pada perangkat yang terhubung ke sistem speaker. Untuk detailnya, lihat petunjuk pengoperasian perangkat yang terhubung.

Subwoofer

Tidak ada suara atau hanya suara tingkat sangat rendah yang terdengar dari subwoofer.

  • Tekan BASS + pada remote control untuk menaikkan volume subwoofer.
  • Pastikan indikator daya pada subwoofer menyala hijau atau kuning.
  • Jika indikator daya pada subwoofer tidak menyala, coba yang berikut ini.
  • Pastikan kabel daya AC (kabel utama) subwoofer terhubung dengan benar.
  • Tekan (daya) subwoofer untuk menyalakan daya.
  • Jika indikator daya pada subwoofer menyala merah, coba yang berikut ini.
  • Pindahkan subwoofer ke lokasi dekat speaker batang sehingga indikator daya pada subwoofer menyala hijau atau kuning.
  • Ikuti langkah-langkah di "Menghubungkan Subwoofer Secara Manual."
  • Jika indikator daya pada subwoofer berkedip merah, tekan (daya) subwoofer untuk mematikan daya dan periksa apakah lubang ventilasi subwoofer terhalang atau tidak.
  • Jika sumber input mengandung sangat sedikit komponen suara bass (yaitu, siaran TV), suara dari subwoofer mungkin sulit didengar. Putar musik demonstrasi bawaan dengan mengikuti langkah-langkah di bawah ini dan periksa apakah suara keluar dari subwoofer.
  1. Tekan dan tahan (TV) pada speaker batang selama 5 detik.
    Musik demonstrasi bawaan diputar.
  2. Tekan (TV) lagi.
    Musik demonstrasi bawaan dibatalkan dan sistem speaker kembali ke input TV.
  • Setel mode malam ke mati dengan menekan NIGHT.

BASS +/– tidak berfungsi dan [NOT USE] muncul di tampilan panel depan.

  • BASS +/– tidak berfungsi saat subwoofer tidak terhubung. Periksa daya dan status koneksi subwoofer.

Koneksi Perangkat Seluler

Koneksi BLUETOOTH tidak dapat diselesaikan.

  • Pastikan indikator BLUETOOTH pada speaker batang menyala.
  • Pastikan perangkat BLUETOOTH yang akan disambungkan dihidupkan dan fungsi BLUETOOTH diaktifkan.
  • Dekatkan perangkat BLUETOOTH ke speaker batang.
  • Pasangkan sistem speaker dan perangkat BLUETOOTH lagi. Anda mungkin perlu membatalkan pemasangan dengan sistem speaker menggunakan perangkat BLUETOOTH Anda terlebih dahulu.
  • Jika fungsi BLUETOOTH diatur ke mati, setel ke aktif. Untuk mengubah pengaturan fungsi BLUETOOTH, tekan dan tahan (daya) dan (BLUETOOTH) pada speaker batang selama lebih dari 5 detik (pengaturan yang diubah muncul di tampilan panel depan).

Pemasangan tidak dapat dicapai.

  • Dekatkan perangkat BLUETOOTH ke speaker batang.
  • Pastikan sistem speaker tidak menerima gangguan dari perangkat LAN nirkabel, perangkat nirkabel 2,4 GHz lainnya, atau oven microwave. Jika perangkat yang menghasilkan radiasi elektromagnetik berada di dekatnya, jauhkan perangkat dari sistem speaker.
  • Pemasangan mungkin tidak mungkin dilakukan jika perangkat BLUETOOTH lain ada di sekitar sistem speaker. Dalam hal ini, matikan perangkat BLUETOOTH lainnya.

Suara perangkat seluler BLUETOOTH yang terhubung tidak keluar dari sistem speaker.

  • Pastikan indikator BLUETOOTH pada speaker batang menyala.
  • Dekatkan perangkat BLUETOOTH ke speaker batang.
  • Jika perangkat yang menghasilkan radiasi elektromagnetik, seperti perangkat LAN nirkabel, perangkat BLUETOOTH lainnya, atau oven microwave berada di dekatnya, jauhkan perangkat dari sistem speaker.
  • Singkirkan penghalang apa pun antara speaker batang dan perangkat BLUETOOTH atau jauhkan speaker batang dari penghalang.
  • Jika speaker batang dipasang di bawah TV, jauhkan speaker batang dari TV.
  • Posisikan ulang perangkat BLUETOOTH yang terhubung.
  • Alihkan frekuensi LAN nirkabel dari router atau PC LAN nirkabel terdekat ke rentang 5 GHz.
  • Naikkan volume pada perangkat BLUETOOTH yang terhubung.

Suara tidak sinkron dengan gambar.

  • Saat Anda menonton film, Anda mungkin mendengar suara dengan sedikit penundaan dari gambar.

Remote Control

Remote control sistem speaker tidak berfungsi.

  • Arahkan remote control ke sensor remote control pada speaker batang.
  • Singkirkan penghalang apa pun di jalur antara remote control dan sistem speaker.
  • Ganti kedua baterai di remote control dengan yang baru, jika lemah.
  • Pastikan Anda menekan tombol yang benar pada remote control.

Remote control TV tidak berfungsi.

  • Pasang speaker batang sehingga tidak menghalangi sensor remote control TV.
  • Masalah ini mungkin dapat diselesaikan dengan mengaktifkan fungsi pengulang IR. Tekan dan tahan (BLUETOOTH) dan – (volume) pada speaker batang selama lebih dari 5 detik untuk menampilkan [IR REPEATER] di tampilan panel depan, lalu tekan (volume) +/– pada remote control untuk menampilkan [ON] di tampilan panel depan.

Lainnya

Fungsi Control for HDMI tidak berfungsi dengan benar.

  • Periksa koneksi dengan sistem speaker (lihat Panduan Memulai yang disertakan).
  • Aktifkan fungsi Control for HDMI pada TV. Untuk detailnya, lihat petunjuk pengoperasian TV Anda.
  • Tunggu sebentar, lalu coba lagi. Jika Anda mencabut sistem speaker, akan membutuhkan waktu sebelum operasi dapat dilakukan. Tunggu selama 15 detik atau lebih, lalu coba lagi.
  • Pastikan TV yang terhubung ke sistem speaker mendukung fungsi Control for HDMI.
  • Jenis dan jumlah perangkat yang dapat dikontrol oleh fungsi Control for HDMI dibatasi oleh standar HDMI CEC sebagai berikut:
  • Perangkat perekaman (perekam Blu-ray Disc, perekam DVD, dll.): hingga 3 perangkat
  • Perangkat pemutaran (pemutar Blu-ray Disc, pemutar DVD, dll.): hingga 3 perangkat
  • Perangkat terkait tuner: hingga 4 perangkat
  • Sistem audio (receiver/headphone): hingga 1 perangkat (digunakan oleh sistem speaker)

[PROTECT] digulir di tampilan panel depan, lalu sistem speaker mati setelah 5 detik.

  • Fitur perlindungan diaktifkan. Lepaskan kabel daya AC (kabel utama) dan pastikan ventilasi speaker batang tidak tertutup dan hidupkan sistem speaker setelah beberapa saat.

Sensor TV tidak berfungsi dengan benar.

  • Speaker batang dapat menghalangi beberapa sensor (seperti sensor kecerahan), sensor remote control TV Anda atau pemancar untuk kacamata 3D (transmisi inframerah) TV 3D yang mendukung sistem kaca 3D inframerah, atau komunikasi nirkabel. Jauhkan speaker batang dari TV dalam rentang yang memungkinkan bagian-bagian tersebut beroperasi dengan benar. Untuk lokasi sensor dan penerima remote control, lihat petunjuk pengoperasian TV.

Sistem speaker tidak berfungsi dengan benar.

  • Sistem speaker mungkin dalam mode demo. Untuk membatalkan mode demo, setel ulang sistem speaker. Tekan dan tahan (daya) dan – (volume) pada speaker batang selama lebih dari 5 detik.

Pesan berikut muncul.
Pesan berikut muncul. - Contoh 2

* Layar ini adalah contoh untuk Bahasa Inggris.

  • Pilih program TV dengan menggunakan remote control TV.

Menyetel Ulang Sistem Speaker

Jika sistem speaker tidak beroperasi dengan benar, setel ulang sistem speaker sebagai berikut.

  1. Tekan dan tahan (daya) dan – (volume) pada speaker batang selama lebih dari 5 detik.
    [RESET] muncul di tampilan panel depan, dan pengaturan kembali ke status awal.
  2. Lepaskan kabel daya AC (kabel utama).
  3. Sambungkan kabel daya AC (kabel utama), lalu tekan (daya) untuk menyalakan sistem speaker.

Spesifikasi

Speaker Batang (SA-S400)

Bagian Amplifier
Model AS:
DAYA OUTPUT DAN TOTAL DISTORSI HARMONIK:
(FTC)
Depan Kiri + Depan Kanan:
Dengan beban 4 ohm, kedua saluran digerakkan, dari 200 - 20.000 Hz; daya RMS minimum terukur 20 W per saluran, dengan tidak lebih dari 1% total distorsi harmonik dari 250 mW hingga output terukur.
DAYA OUTPUT (referensi)
Speaker Depan Kiri/Depan Kanan: 100 W (per saluran pada 4 ohm, 1 kHz)

Model Kanada:
DAYA OUTPUT (terukur)
Depan Kiri + Depan Kanan: 60 W + 60 W (pada 4 ohm, 1 kHz, 1% THD)
DAYA OUTPUT (referensi)
Speaker Depan Kiri/Depan Kanan: 100 W (per saluran pada 4 ohm, 1 kHz)
Input
TV IN (OPTICAL)
Output
HDMI OUT (TV (ARC))

Bagian HDMI
Konektor
Tipe A (19 pin)

Bagian USB
Port UPDATE:
Tipe A (Hanya untuk pembaruan perangkat lunak)

Bagian BLUETOOTH
Sistem komunikasi
BLUETOOTH Spesifikasi versi 5.0
Output
BLUETOOTH Spesifikasi Kelas Daya 1
Jangkauan komunikasi maksimum
Garis pandang sekitar 25 m (82 kaki) 1)
Jumlah maksimum perangkat yang akan didaftarkan
Perangkat seluler: 9 perangkat
TV Sony: 1 perangkat
Pita frekuensi
Pita 2,4 GHz (2,4000 GHz - 2,4835 GHz)
Metode modulasi
FHSS (Freq Hopping Spread Spectrum)
Profil BLUETOOTH yang kompatibel2)
A2DP (Advanced Audio Distribution Profile)
AVRCP (Audio Video Remote Control Profile)
Codec yang Didukung3)
SBC4)
Jangkauan transmisi (A2DP)
20 Hz - 20.000 Hz (Frekuensi Sampling 32 kHz, 44,1 kHz, 48 kHz)

1) Jangkauan sebenarnya akan bervariasi tergantung pada faktor-faktor seperti penghalang antara perangkat, medan magnet di sekitar oven microwave, listrik statis, penggunaan telepon nirkabel, sensitivitas penerimaan, sistem operasi, aplikasi perangkat lunak, dll.
2) Profil standar BLUETOOTH menunjukkan tujuan komunikasi BLUETOOTH antara perangkat.
3) Codec: Format kompresi dan konversi sinyal audio
4) Singkatan dari Subband Codec

Bagian speaker Depan Kiri/Depan Kanan
Sistem speaker
Sistem 2 speaker
Speaker
Tipe kerucut 52 mm × 100 mm (2 1/8 inci × 4 inci), 4 ohm

Umum
Persyaratan daya
120 V AC, 60 Hz
Konsumsi daya
Menyala: 35 W
Mode siaga: 0,5 W atau kurang (Mode Hemat Daya)
(Saat fungsi Control for HDMI dan mode siaga BLUETOOTH diatur ke mati)
Mode siaga: 2 W atau kurang*
(Saat fungsi Control for HDMI dan mode siaga BLUETOOTH diatur ke hidup)
* Sistem speaker akan secara otomatis masuk ke Mode Hemat Daya saat tidak ada koneksi HDMI dan tidak ada riwayat pemasangan BLUETOOTH.
Dimensi* (kira-kira) (l/t/d)
900 mm × 64 mm × 88 mm (35 1/2 inci × 2 5/8 inci × 3 1/2 inci)
* Tidak Termasuk bagian proyeksi
Massa (kira-kira)
2,4 kg (5 lb 5 oz)

Subwoofer (SA-WS400)

DAYA OUTPUT (referensi)
130 W (pada 4 ohm, 100 Hz)
Sistem speaker
Bass refleks
Speaker
Tipe kerucut 160 mm (6 3/8 inci), 4 ohm
Persyaratan daya
120 V AC, 60 Hz
Konsumsi daya
Menyala: 20 W
Mode siaga: 0,5 W atau kurang
Dimensi* (kira-kira) (l/t/d)
192 mm × 387 mm × 400 mm (7 5/8 inci × 15 1/4 inci × 15 3/4 inci)
* Tidak Termasuk bagian proyeksi
Massa (kira-kira)
7,3 kg (16 lb 2 oz)

Bagian Pemancar/Penerima Nirkabel

Pita frekuensi
2,4 GHz (2,404 GHz - 2,476 GHz)
Metode modulasi
GFSK

Aksesori yang Disediakan

  • Remote control (1) (Kendali jarak jauh)
  • Baterai R03 (ukuran AAA) (2)
  • WALL MOUNT TEMPLATE (1)
  • Kabel digital optik (1)
  • Kabel daya AC (kabel utama) (2)
  • Panduan Memulai
  • Petunjuk Pengoperasian (dokumen ini)

Desain dan spesifikasi dapat berubah tanpa pemberitahuan.

Format Audio Input yang Didukung (HDMI OUT (TV (ARC)) atau TV IN (OPTICAL))

Format audio yang didukung oleh sistem speaker ini adalah sebagai berikut.

  • Dolby Digital
  • Linear PCM 2ch

Referensi

Unduh manual

Di sini Anda dapat mengunduh versi pdf lengkap manual, mungkin berisi instruksi keselamatan tambahan, informasi garansi, aturan FCC, dll.

Unduh Sony HT-S400 - Soundbar 2.1ch dengan Subwoofer Nirkabel - Manual

Bahasa yang tersedia

Manual Terkait untuk Sony HT-S400

Daftar Isi
