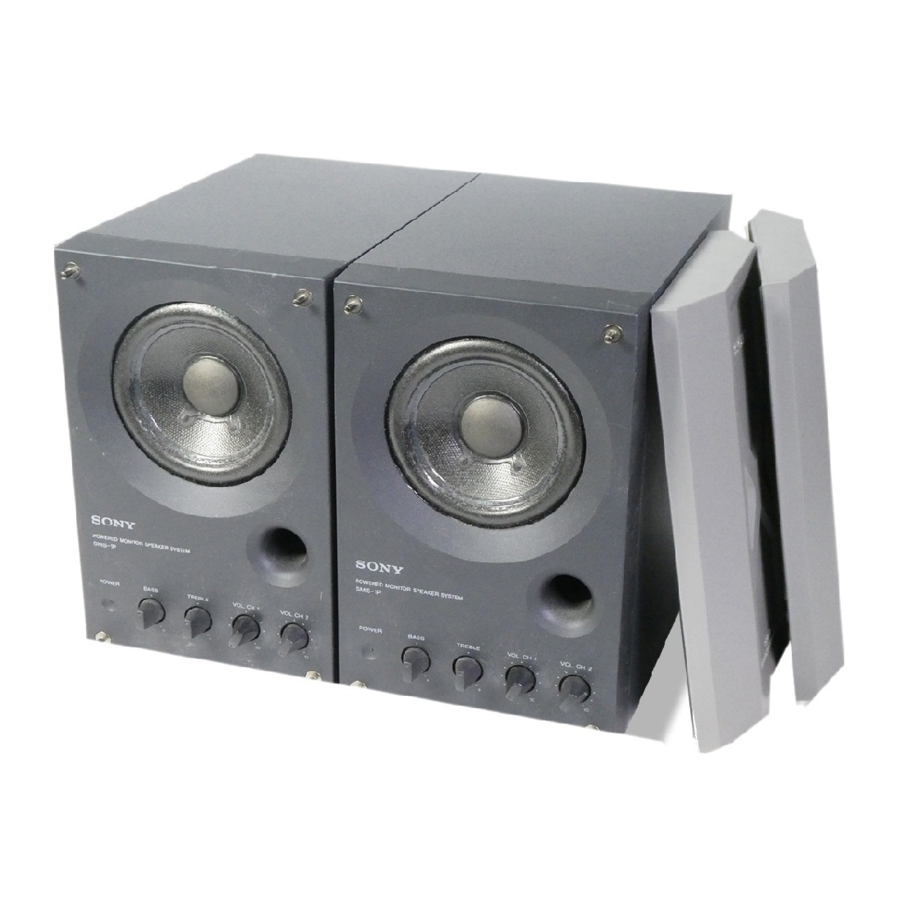

Sony SMS-1P - Manual Sistem Speaker Monitor Bertenaga

Isi

1 Fitur
2 Perhatian terkait penggunaan
3 Tindakan Pencegahan
4 Koneksi dan Penempatan Perangkat
- 4.1 Penempatan
- 4.2 Koneksi
5 Nama dan Fungsi Bagian
- 5.1 Depan
- 5.2 Belakang
6 Spesifikasi
7 Data karakteristik
8 Unduh manual
9 Dalam Bahasa Lain

Fitur

Input berkualitas profesional dengan kapasitas penanganan tinggi (Terminal Seimbang +22 dB, Terminal Standar dan Pin +8 dB).
Memungkinkan pencampuran dua sumber input yang berbeda.
Desain terlindung magnet memungkinkan penempatan di dekat monitor tampilan, TV, dll.
Speaker rentang penuh dan kabinet kayu yang dirancang untuk kesetiaan tinggi.
Panel depan yang indah dilapisi dengan marmer sintetis.

Speaker ini dirancang sebagai referensi untuk digunakan di studio rekaman untuk memberikan reproduksi yang akurat dari keseimbangan campuran. Untuk menyampaikan ekspresi dan kekuatan artis yang realistis secara penuh sambil mempertahankan pesona musik yang luar biasa, kami telah mempertimbangkan dengan cermat setiap bagian individual serta setiap inci papan sirkuit.
Kami yakin Anda akan menikmati speaker unik ini baik di dalam maupun di luar studio.

Perhatian terkait penggunaan

Pastikan untuk memutar volume ke "0" saat menghidupkan dan mematikan daya sumber input.
Lepaskan penutup pelindung setelah Anda menghubungkan speaker dan menempatkannya di posisi akhirnya.
Saat mendengarkan dengan volume besar, kami sarankan untuk menjaga suara pada tingkat di mana tidak terjadi distorsi.
Jangan membongkar atau memodifikasi penutup, karena dapat merusak speaker.
Saat memindahkan speaker, pastikan untuk memasang penutup pelindung yang disertakan.

Tindakan Pencegahan

Tentang keamanan

Jangan mencoba membuka penutup atau memodifikasi unit speaker.
Sebelum mengoperasikan speaker, pastikan tegangan operasi speaker Anda identik dengan tegangan catu daya lokal Anda.
Cabut speaker dari stopkontak jika tidak akan digunakan untuk jangka waktu yang lama. Untuk melepaskan kabel, tarik kabel dengan memegang stekernya. Jangan pernah menarik kabel itu sendiri.
Jika ada cairan atau benda padat yang jatuh ke dalam speaker, cabut speaker dan periksakan speaker oleh personel yang berkualifikasi sebelum mengoperasikannya lebih lanjut.
Kabel daya AC hanya boleh diganti di bengkel servis yang memenuhi syarat.

Saat menghidupkan atau mematikan peralatan lain
Kecilkan volume speaker ke minimum.

Jika ketidakberaturan warna diamati pada layar TV terdekat
Dengan jenis sistem speaker yang terlindung secara magnetis, speaker dapat dipasang di dekat perangkat TV. Namun, ketidakberaturan warna mungkin masih diamati pada layar TV tergantung pada jenis perangkat TV Anda.

Jika ketidakberaturan warna diamati...
Matikan perangkat TV sekali, lalu hidupkan setelah 15 hingga 30 menit.

Jika ketidakberaturan warna diamati lagi...
Tempatkan speaker lebih jauh dari perangkat TV.

Jika masih berlanjut...
Periksa apakah tidak ada sumber magnetisme* lain di dekat perangkat TV. Sumber magnetisme lain dapat menyebabkan ketidakberaturan warna karena interaksi dengan speaker.
* Contoh sumber magnetisme: Rak, magnet yang dipasang untuk mengamankan pintu dudukan TV, alat kesehatan, magnet yang digunakan dengan mainan, dll.

Tentang pemasangan

Jangan memasang speaker di dekat sumber panas seperti radiator atau saluran udara, atau di tempat yang terkena sinar matahari langsung, debu berlebihan, getaran mekanis, atau guncangan.
Ventilasi yang baik sangat penting untuk mencegah penumpukan panas internal di dalam speaker. Tempatkan speaker di lokasi dengan sirkulasi udara yang memadai. Jangan letakkan speaker di permukaan yang lembut atau terlalu dekat dengan dinding karena dapat menghalangi lubang ventilasi di bagian belakang.

Tentang membersihkan kabinet
Bersihkan kabinet dengan kain lembut yang sedikit dibasahi air. Jangan gunakan bantalan abrasif, bubuk gosok, atau pelarut seperti alkohol atau benzena.

Jika Anda memiliki pertanyaan atau masalah mengenai speaker Anda yang tidak tercakup dalam manual ini, silakan berkonsultasi dengan dealer Sony terdekat Anda.

Koneksi dan Penempatan Perangkat

Penempatan

Speaker dapat ditempatkan secara vertikal atau horizontal.
Dua speaker ini yang ditempatkan menyamping akan muat ke dalam rak ukuran EIA 3U.
Saat memasang speaker di dudukan atau rak, gunakan mur yang terletak di bagian bawah speaker. (Kompatibel dengan pitch 60 mm atau sekrup M5.)

Koneksi

Pastikan untuk mengatur sakelar POWER (DAYA) di panel belakang ke OFF (MATI) sebelum membuat koneksi apa pun.

Catatan

Kami sarankan untuk tidak menghubungkan lebih dari satu sumber suara ke setiap saluran.
Gunakan steker adaptor yang tersedia secara komersial jika Anda ingin membalik polaritas HOT (PANAS) dan COLD (DINGIN) dari terminal seimbang.
Lewatkan sumber impedansi tinggi (seperti gitar listrik) dan sumber impedansi rendah (seperti mikrofon) melalui mixer sebelum menghubungkan ke speaker.

Nama dan Fungsi Bagian

Depan

Indikator POWER (DAYA)
Menyala saat sakelar POWER (DAYA) diatur ke posisi ON (HIDUP).
Kenop BASS
Putar ke kanan untuk meningkatkan level bass. Putar ke kiri untuk mengurangi level bass.
(Meningkatkan level bass saat mendengarkan dengan volume tinggi dapat menyebabkan suara terdistorsi.)
Kenop TREBLE
Putar ke kanan untuk meningkatkan level treble. Putar ke kiri untuk mengurangi level treble.
Kenop VOL. (volume) CH 1 dan CH 2
Memutar kenop VOL. CH 1 atau VOL. CH 2 ke kanan meningkatkan volume sumber yang terhubung ke input masing-masing.
Jika tidak ada yang terhubung ke salah satu terminal input, atur kenop masing-masing ke posisi "0".
Kenop ini juga dapat digunakan untuk menyesuaikan keseimbangan campuran sumber suara yang terhubung ke CH 1 dan CH 2.

Belakang

Sakelar POWER (DAYA)
Menghidupkan/MEMATIKAN daya ke speaker.
(Sebelum menghidupkan daya, pastikan kenop VOL. CH 1 dan VOL. CH 2 diatur ke posisi "0".)
Soket AC
Hubungkan ke stopkontak (120 V di A.S.A. atau Kanada, 220-230 V di Eropa) menggunakan kabel daya yang disertakan.
Terminal Seimbang CH 2 IN
Terminal input seimbang untuk saluran 2.
Hubungkan ke terminal output konsol mixing profesional (dll.).
Terminal Standar CH 2 IN
Terminal input standar untuk saluran 2.
Hubungkan ke terminal output instrumen elektronik (dll.).
Terminal Standar CH 1 IN
Terminal input standar untuk saluran 1.
Hubungkan ke terminal output instrumen elektronik (dll.).
Terminal steker Pin CH 1 IN
Terminal input steker pin untuk saluran 1.
Hubungkan ke terminal output komponen audio (dll.).

Spesifikasi

SPESIFIKASI DAYA AUDIO OUTPUT DAYA DAN DISTORSI HARMONIK TOTAL:
Dengan beban 4 ohm yang digerakkan, dari 40 Hz - 20 kHz; daya RMS minimum 14 watt terukur, dengan distorsi harmonik total lebih dari 0,9% dari 250 m W hingga output terukur.

Speaker

Sistem speaker
Bass refleks rentang penuh
Unit speaker
10 cm (3¹⁵⁄16 inci) dia. jenis kerucut
Impedansi Nominal
4 ohm
Kapasitas penanganan daya
Nominal 25 W
Maksimum
50 W
Sensitivitas
88 dB/ W/ m
Rentang frekuensi
80 Hz - 16 kHz (– 10 dB)
Volume penutup
Kira-kira. 3,2 liter

Amplifier

Output
15 W
Input
CHANNEL (SALURAN) 1
Jack Pin x 1
Jack Standar x 1
CHANNEL (SALURAN) 2
Terminal Seimbang x 1
Jack Standar x 1
Level input
Terminal Seimbang: + 4 dB
Jack Standar: – 10 dB
Jack Pin: – 10 dB
Impedansi input
Terminal Seimbang: 600 ohm
Jack Standar: 10 kilohm
Jack Pin: 10 kilohm
Kontrol nada
BASS 100 Hz: ±6 dB
TREBLE 10 kHz: ±6 dB

Umum

Dimensi
Kira-kira. 132 × 210 × 230 mm (l/ t/ d)
(5³⁄16 × 8¹⁄4 × 9¹⁄16 inci)
tidak termasuk bagian dan kontrol yang menonjol
Massa
Kira-kira. 3,3 kg (7 lb 4 oz)
Aksesori yang disertakan
Kabel daya (1)
Pelindung (1)

Desain dan spesifikasi dapat berubah tanpa pemberitahuan.
