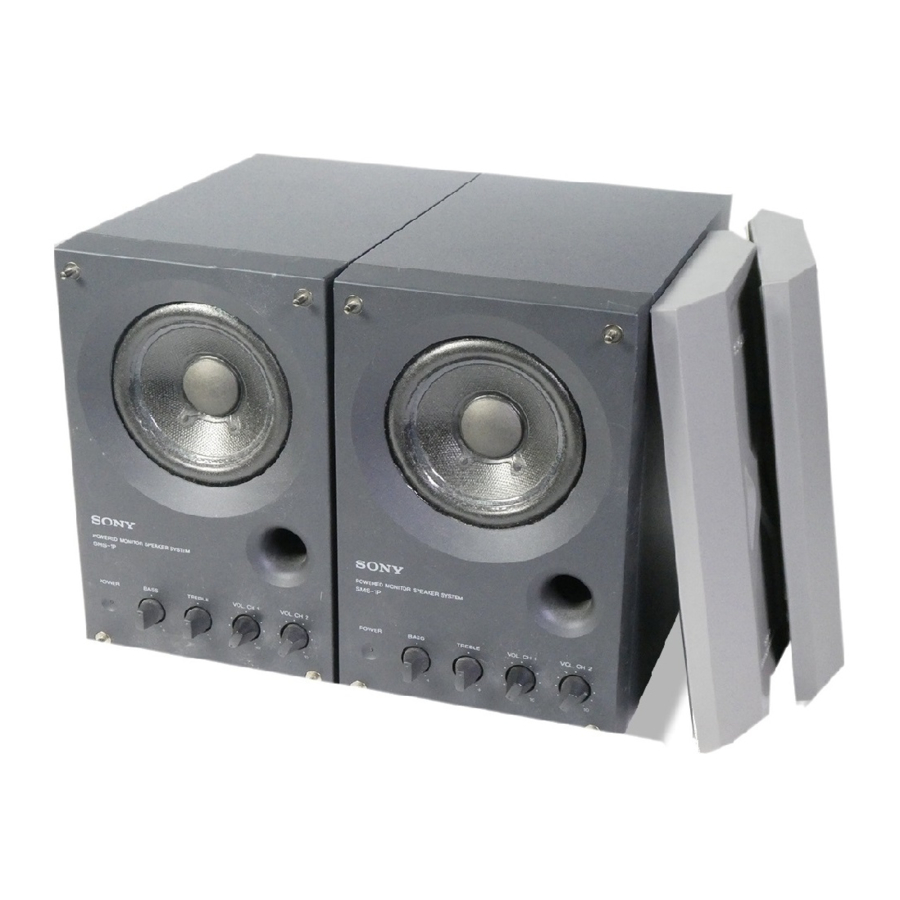

Sony SMS-1P - Қуатты мониторлық динамиктер жүйесінің нұсқаулығы

Ерекшеліктері

• Жоғары өңдеу мүмкіндігі бар кәсіби сапалы кірістер (Теңгерімді терминал +22 dB, Стандартты және түйреуіш терминалдары +8 dB).
• Екі түрлі кіріс көзін араластыруға мүмкіндік береді.
• Магниттік қорғалған конструкция дисплей мониторларының, теледидарлардың және т.б. жанына орналастыруға мүмкіндік береді.
• Жоғары дәлдік үшін жасалған толық диапазонды динамик және ағаш шкаф.
• Синтетикалық мәрмәрмен әрленген әдемі алдыңғы панель.

Бұл динамик жазу студияларында араластыру теңгерімінің дәл көшірмесін қамтамасыз ету үшін анықтама ретінде пайдалану үшін жасалған. Ең жоғары музыкалық сүйкімділікті сақтай отырып, суретшінің толық шынайы көрінісі мен күшін жеткізу үшін біз әрбір жеке бөлікті, сондай-ақ схемалық тақтаның әрбір дюймін мұқият қарастырдық.
Біз сіз бұл бірегей динамиктен студияда да, одан тыс жерде де ләззат аласыз деп сенеміз.

Пайдалануға қатысты ескертулер

• Кіріс көзінің қуатын қосу және өшіру кезінде дыбыс деңгейін "0"-ге (нөлге) қоюды ұмытпаңыз.
• Динамикті қосқаннан кейін және оны соңғы орнына қойғаннан кейін қорғаныш қақпағын алыңыз.

• Дыбыс қаттылығы жоғары болған кезде, дыбысты бұрмаланбайтын деңгейде ұстауды ұсынамыз.
• Қоршауды бөлшектемеңіз немесе өзгертпеңіз, ол динамикке зақым келтіруі мүмкін.
• Динамикті жылжытқан кезде, жеткізілген қорғаныш қақпағын бекітіңіз.

Сақтық шаралары

Қауіпсіздік туралы

• Қоршауды ашуға немесе динамик блогын өзгертуге тырыспаңыз.
• Динамикті іске қосар алдында, динамиктің жұмыс кернеуі жергілікті қуат көзінің кернеуімен бірдей екеніне көз жеткізіңіз.
• Егер динамик ұзақ уақыт пайдаланылмаса, оны қабырғадағы розеткадан ажыратыңыз. Сымды ажырату үшін сымды ашадан ұстап тартыңыз. Ешқашан сымның өзін тартпаңыз.
• Егер динамикке қандай да бір сұйықтық немесе қатты зат түссе, динамикті розеткадан ажыратыңыз және оны одан әрі пайдаланудан бұрын білікті қызметкерлерге тексертіңіз.
• Айнымалы ток сымын тек білікті қызмет көрсету орталығында ғана ауыстыру керек.

Басқа жабдықты қосу немесе өшіру кезінде
Динамиктің дыбыс деңгейін ең төменгі деңгейге дейін төмендетіңіз.

Жақын маңдағы теледидар экранында түссіздік байқалған жағдайда
Магниттік қорғалған динамик жүйесінің түрімен динамиктерді теледидардың жанына орнатуға болады. Дегенмен, теледидардың түріне байланысты теледидар экранында түссіздік байқалуы мүмкін.

Егер түссіздік байқалса...
Теледидарды бір рет өшіріп, 15-30 минуттан кейін қайта қосыңыз.

Егер түссіздік қайтадан байқалса...
Динамиктерді теледидардан алысырақ қойыңыз.

Егер ол әлі де сақталса...
Теледидардың жанында басқа магнетизм көзі* жоқ екенін тексеріңіз. Кез келген басқа магнетизм көзі динамикпен әрекеттесуіне байланысты түссіздікке әкелуі мүмкін.
* Магнетизм көздерінің мысалдары: Сөре, теледидар тірегінің есіктерін бекітуге арналған магниттер, денсаулық құралдары, ойыншықпен бірге қолданылатын магниттер және т.б.

Орнату туралы

• Динамикті радиаторлар немесе ауа өткізгіштері сияқты жылу көздерінің жанына немесе тікелей күн сәулесінің, шамадан тыс шаңның, механикалық дірілдің немесе соққының әсеріне ұшырайтын жерге орнатпаңыз.
• Динамиктің ішінде жылудың жиналуын болдырмау үшін жақсы желдету өте маңызды. Динамикті ауа айналымы жеткілікті жерге қойыңыз. Динамикті жұмсақ бетке немесе қабырғаға тым жақын қоймаңыз, себебі бұл артқы жағындағы желдету тесігіне кедергі келтіруі мүмкін.

Шкафты тазалау туралы
Шкафты сумен сәл дымқылданған жұмсақ шүберекпен тазалаңыз. Ешқандай абразивті төсемді, қырғыш ұнтақты немесе спирт немесе бензин сияқты еріткішті пайдаланбаңыз.

Егер сізде осы нұсқаулықта қамтылмаған динамикке қатысты қандай да бір сұрақтарыңыз немесе мәселелеріңіз болса, жақын жердегі Sony дилеріне хабарласыңыз.

Құрылғы қосылымдары және орналасуы

Орналасуы

• Динамикті тігінен немесе көлденеңінен орналастыруға болады.
• Бүйірден орналастырылған осы динамиктердің екеуі EIA 3U өлшемді сөреге сыяды.
• Динамикті(терді) тірекке немесе сөреге орнатқан кезде динамиктің төменгі жағында орналасқан гайкаларды пайдаланыңыз. (Қадамы 60 мм немесе M5 бұрандаларымен үйлесімді.)

Қосылымдар

Қандай да бір қосылымдар жасамас бұрын артқы панельдегі POWER (қуат) қосқышын OFF (өшірулі) күйіне қойыңыз.

Ескертпелер

• Әрбір арнаға бірнеше дыбыс көзін қоспауды ұсынамыз.
• Егер теңгерімді терминалдың HOT (ыстық) және COLD (суық) полярлығын өзгерткіңіз келсе, коммерциялық қол жетімді адаптерлік ашаны пайдаланыңыз.
• Жоғары кедергілі көздерді (электрогитаралар сияқты) және төмен кедергілі көздерді (микрофондар сияқты) динамикке қосудан бұрын араластырғыш арқылы өткізіңіз.

Бөлшектердің атаулары мен функциялары

Алдыңғы жағы

1. POWER (қуат) индикаторы
   POWER (қуат) қосқышы ON (қосулы) күйіне қойылғанда жанады.
2. BASS (бас) тұтқасы
   Бастың деңгейін арттыру үшін оңға бұраңыз. Бастың деңгейін төмендету үшін солға бұраңыз.
   (Дыбыс қаттылығы жоғары болған кезде бастың деңгейін арттыру дыбыстың бұрмалануына әкелуі мүмкін.)
3. TREBLE (жоғары) тұтқасы
   Жоғары дыбыстың деңгейін арттыру үшін оңға бұраңыз. Жоғары дыбыстың деңгейін төмендету үшін солға бұраңыз.
4. VOL. (дыбыс деңгейі) CH 1 және CH 2 тұтқалары
   VOL. CH 1 немесе VOL. CH 2 тұтқасын оңға бұру тиісті кіріске қосылған көздің дыбыс деңгейін арттырады.
   Егер кіріс терминалдарының біріне ештеңе қосылмаса, тиісті тұтқаны "0" (нөл) күйіне қойыңыз.
   Бұл тұтқаларды CH 1 және CH 2-ге қосылған дыбыс көздерінің араластыру теңгерімін реттеу үшін де пайдалануға болады.

Артқы жағы

1. POWER (қуат) қосқышы
   Динамиктің қуатын ON/OFF (қосу/өшіру) күйіне келтіреді.
   (Қуатты ON (қосу) күйіне келтірмес бұрын, VOL. CH 1 және VOL. CH 2 тұтқалары "0" (нөл) күйіне қойылғанына көз жеткізіңіз.)
2. AC розеткасы
   Жеткізілген қуат сымын пайдаланып, қабырғадағы розеткаға қосыңыз (АҚШ-та немесе Канадада 120 В, Еуропада 220-230 В).
3. CH 2 IN Balanced (теңгерімді) терминалы
   2-арнаға арналған теңгерімді кіріс терминалы.
   Кәсіби араластыру консолінің шығыс терминалына (т.б.) қосылыңыз.
4. CH 2 IN Standard (стандартты) терминалы
   2-арнаға арналған стандартты кіріс терминалы.
   Электрондық аспаптың шығыс терминалына (т.б.) қосылыңыз.
5. CH 1 IN Standard (стандартты) терминалы
   1-арнаға арналған стандартты кіріс терминалы.
   Электрондық аспаптың шығыс терминалына (т.б.) қосылыңыз.
6. CH 1 IN Pin plug (түйреуіш) терминалы
   1-арнаға арналған түйреуіш кіріс терминалы.
   Аудио компонентінің шығыс терминалына (т.б.) қосылыңыз.

Техникалық сипаттамалар

АУДИО ҚУАТЫНЫҢ ТЕХНИКАЛЫҚ СИПАТТАМАЛАРЫ ҚУАТ ШЫҒЫСЫ ЖӘНЕ ЖАЛПЫ ГАРМОНИКАЛЫҚ БҰРМАЛАНУ:
4 Ом жүктемемен, 40 Гц - 20 кГц; номиналды 14 ватт минималды RMS қуаты, 250 мВт-тан номиналды шығысқа дейін 0,9%-дан астам жалпы гармоникалық бұрмаланумен.

Динамик

Динамик жүйесі
Толық диапазонды бас рефлексі
Динамик блогы
10 см (3¹⁵⁄16 дюйм) диа. конус түрі
Номиналды кедергі
4 Ом
Қуатты өңдеу мүмкіндігі
Номиналды 25 W
Ең жоғары
50 W
Сезімталдық
88 dB/ W/ m
Жиілік диапазоны
80 Hz - 16 kHz (– 10 dB)
Қоршау көлемі
Шамамен 3.2 литр

Күшейткіш

Шығыс
15 W
Кірістер
CHANNEL (АРНА) 1
Pin jack (түйреуіш ұясы) x 1
Standard jack (стандартты ұя) x 1
CHANNEL (АРНА) 2
Balanced terminal (теңгерімді терминал) x 1
Standard jack (стандартты ұя) x 1
Кіріс деңгейі
Balanced terminal (теңгерімді терминал): + 4 dB
Standard jack (стандартты ұя): – 10 dB
Pin jack (түйреуіш ұясы): – 10 dB
Кіріс кедергісі
Balanced terminal (теңгерімді терминал): 600 Ом
Standard jack (стандартты ұя): 10 килоом
Pin jack (түйреуіш ұясы): 10 килоом
Дыбыс реттегіштері
BASS (БАС) 100 Hz: ±6 dB
TREBLE (ЖОҒАРЫ) 10 kHz: ±6 dB

Жалпы

Өлшемдері
Шамамен 132 × 210 × 230 мм (ен/ биіктік/ тереңдік)
(5³⁄16 × 8¹⁄4 × 9¹⁄16 дюйм)
шығыңқы бөліктер мен басқару элементтерін қоспағанда
Массасы
Шамамен 3.3 кг (7 lb 4 oz)
Жеткізілетін керек-жарақтар
Қуат сымы (1)
Қорғағыш (1)

Дизайн және техникалық сипаттамалар ескертусіз өзгертілуі мүмкін.

Сипаттамалық деректер

Шығыс дыбыс қысымы, Жиілік сипаттамалары / дыбыс реттегіштерінің реттелетін диапазоны

1. Шығыс дыбыс қысымының деңгейі (dB)
2. Жиілік (Hz)

Кіріс: Pin Jack (– 30 dB)
Дыбыс деңгейі: VOL. CH 1 max
Жаңғырықсыз бөлме: 1 метр

Sony Corporation © 1996 Қытайда басылған
