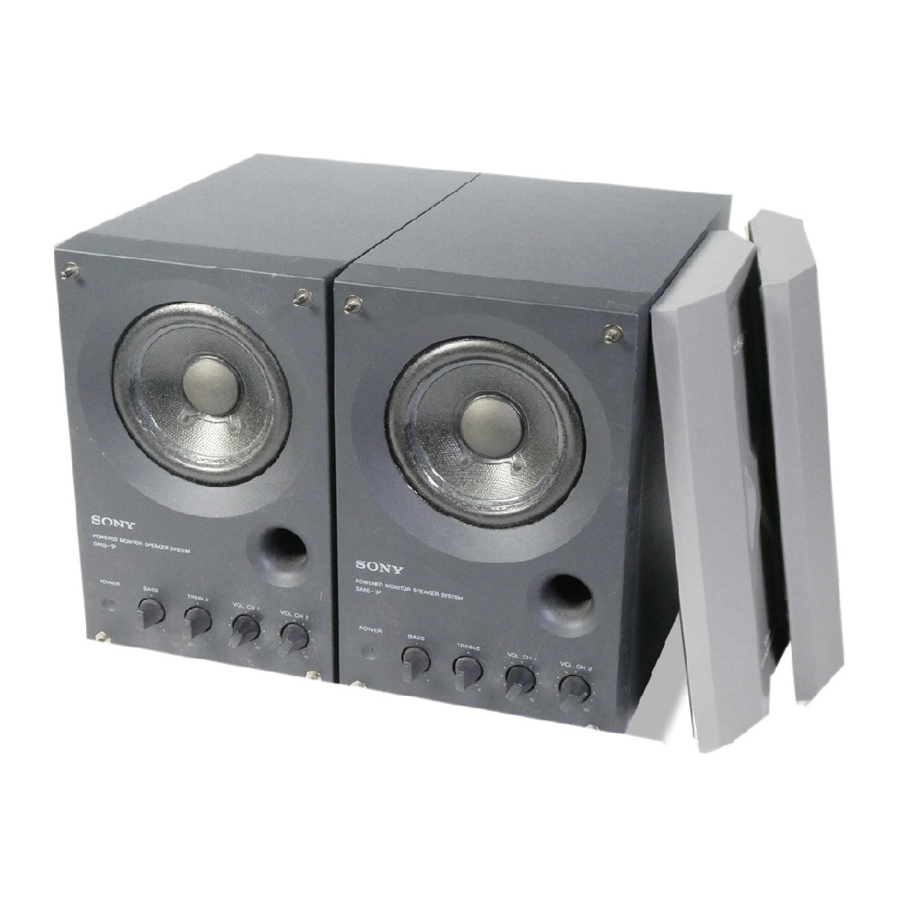

Sony SMS-1P - Quvvatlanadigan Monitor Karnaylar Tizimi Qo'llanmasi

Xususiyatlar

• Yuqori ishlov berish qobiliyatiga ega professional sifatli kirishlar (Muvozanatli terminal +22 dB, Standart va Pin terminallari +8 dB).
• Ikki xil kirish manbasini aralashtirish imkonini beradi.
• Magnitdan himoyalangan dizayn displey monitorlari, televizorlar va boshqalar yaqiniga joylashtirish imkonini beradi.
• Yuqori aniqlik uchun mo'ljallangan to'liq diapazonli karnay va yog'och korpus.
• Sintetik marmar bilan qoplangan chiroyli old panel.

Ushbu karnay yozuv studiyalarida miks balansini aniq takrorlashni ta'minlash uchun mos yozuvlar sifatida ishlab chiqilgan. Musiqiy jozibani saqlab qolgan holda rassomning to'liq real ifodasi va kuchini etkazish uchun biz har bir alohida qismni, shuningdek, elektron plata har bir dyuymini diqqat bilan ko'rib chiqdik.
Ishonchimiz komilki, siz ushbu noyob karnaydan studiyada ham, undan tashqarida ham bahramand bo'lasiz.

Foydalanish bo'yicha ogohlantirishlar

• Kirish manbasining quvvatini yoqish va o'chirishda ovoz balandligini "0" ga o'rnatishni unutmang.

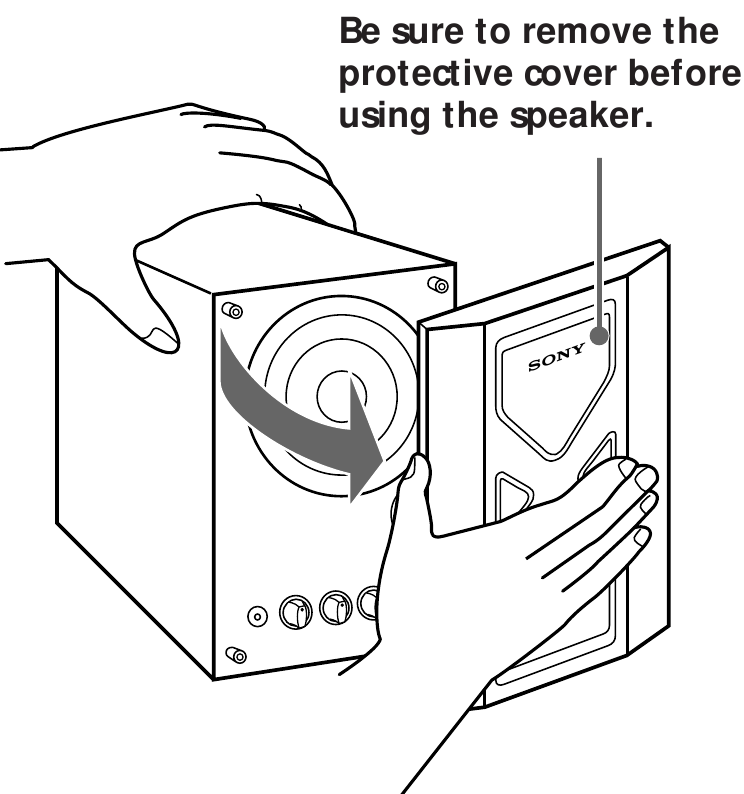

• Karnayni ulaganingizdan va uni oxirgi holatiga qo'ygandan so'ng himoya qopqog'ini olib tashlang.

• Katta ovoz balandligida tinglashda, tovushni buzilmaydigan darajada saqlashni tavsiya qilamiz.
• Korpusni qismlarga ajratmang yoki o'zgartirmang, bu karnayga zarar etkazishi mumkin.
• Karnayni ko'chirayotganda, ta'minlangan himoya qopqog'ini o'rnatishni unutmang.

Ehtiyot choralari

Xavfsizlik haqida

• Korpusni ochishga yoki karnay blokini o'zgartirishga urinmang.
• Karnayni ishlatishdan oldin, karnayingizning ish kuchlanishi mahalliy elektr ta'minoti kuchlanishiga mos kelishiga ishonch hosil qiling.
• Agar karnay uzoq vaqt davomida ishlatilmasa, uni rozetkadan uzing. Kabelni uzish uchun vilkani ushlab torting. Hech qachon kabelning o'zini tortmang.
• Agar karnayga biron bir suyuqlik yoki qattiq narsa tushib qolsa, karnayni o'chiring va uni keyingi ishlatishdan oldin malakali xodimlar tomonidan tekshiring.
• AC quvvat kabeli faqat malakali xizmat ko'rsatish ustaxonasida almashtirilishi kerak.

Boshqa uskunani yoqish yoki o'chirishda
Karnayning ovozini minimal darajaga tushiring.

Agar yaqin atrofdagi televizor ekranida rangning notekisligi kuzatilsa
Magnitdan himoyalangan karnay tizimi bilan karnaylarni televizor yaqiniga o'rnatish mumkin. Biroq, televizoringiz turiga qarab, televizor ekranida rangning notekisligi kuzatilishi mumkin.

Agar rangning notekisligi kuzatilsa...
Televizorni bir marta o'chiring, so'ngra 15-30 daqiqadan so'ng yoqing.

Agar rangning notekisligi yana kuzatilsa...
Karnaylarni televizordan uzoqroq joyga qo'ying.

Agar u hali ham davom etsa...
Televizor yaqinida boshqa magnitlanish manbai* yo'qligini tekshiring. Boshqa har qanday magnitlanish manbai karnay bilan o'zaro ta'sirlashuv tufayli rangning notekisligiga olib kelishi mumkin.
* Magnitlanish manbalariga misollar: Tokcha, televizor stendining eshiklarini mahkamlash uchun o'rnatilgan magnitlar, sog'liqni saqlash vositalari, o'yinchoq bilan ishlatiladigan magnitlar va boshqalar.

O'rnatish haqida

• Karnayni radiatorlar yoki havo o'tkazgichlari kabi issiqlik manbalari yaqiniga yoki to'g'ridan-to'g'ri quyosh nuri, haddan tashqari chang, mexanik tebranish yoki zarba ta'siriga duchor bo'lgan joyga o'rnatmang.
• Karnayda ichki issiqlik to'planishining oldini olish uchun yaxshi shamollatish zarur. Karnayni havo aylanishi etarli bo'lgan joyga joylashtiring. Karnayni yumshoq yuzaga yoki devorga juda yaqin joylashtirmang, chunki bu orqa tomondagi shamollatish teshigiga to'sqinlik qilishi mumkin.

Korpusni tozalash haqida
Korpusni suv bilan ozgina namlangan yumshoq mato bilan tozalang. Hech qanday abraziv yostiq, tozalash kukuni yoki spirt yoki benzin kabi erituvchilardan foydalanmang.

Agar sizda ushbu qo'llanmada yoritilmagan karnayingiz bilan bog'liq savollar yoki muammolar bo'lsa, iltimos, eng yaqin Sony dileriga murojaat qiling.

Qurilmani ulash va joylashtirish

Joylashtirish

• Karnayni vertikal yoki gorizontal holatda joylashtirish mumkin.
• Yon tomonga joylashtirilgan ushbu karnaylarning ikkitasi EIA 3U o'lchamli tokchaga sig'adi.
• Karnay(lar)ni stendga yoki tokchaga o'rnatayotganda, karnayning pastki qismida joylashgan gaykalardan foydalaning. (Qadam 60 mm yoki M5 vintlar bilan mos keladi.)

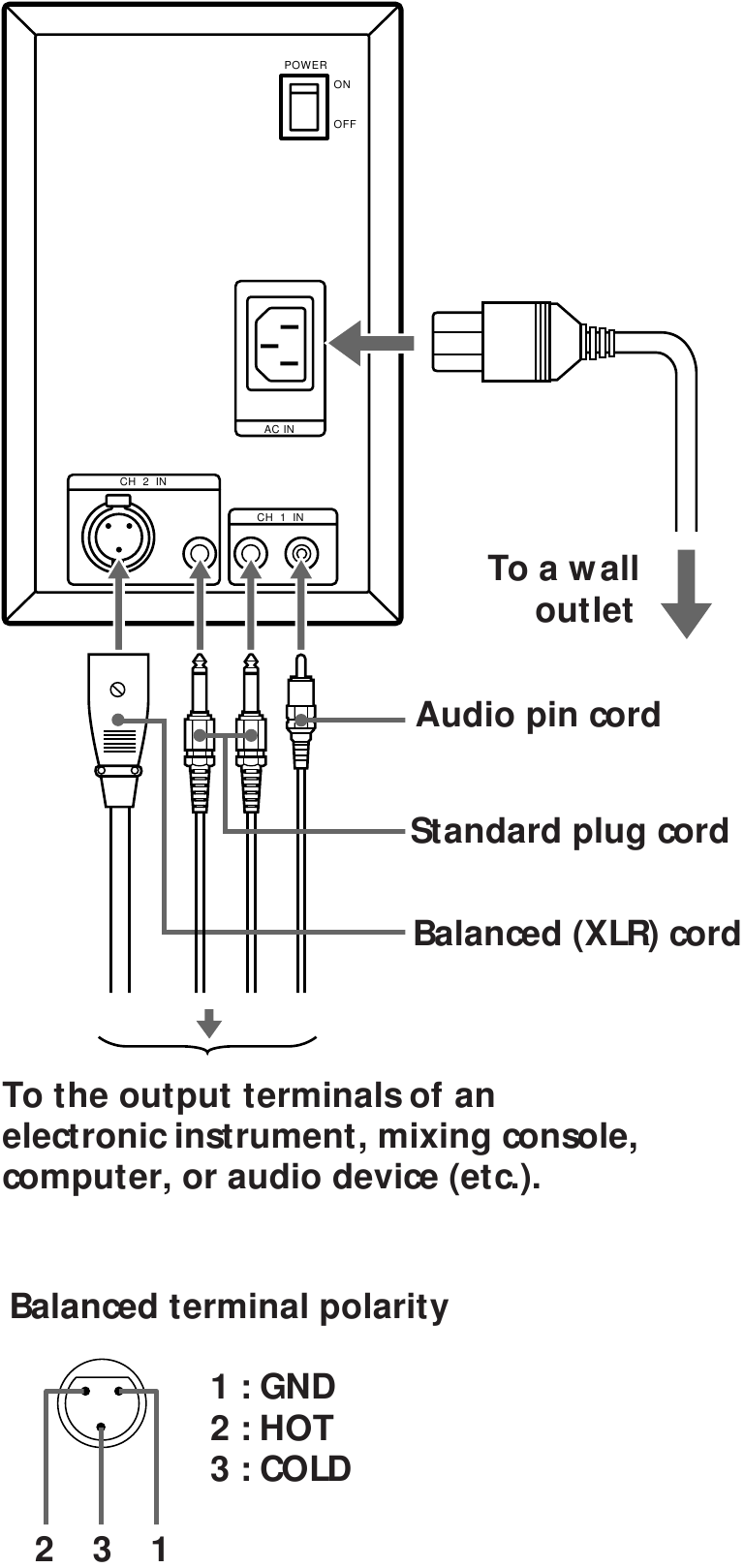

Ulanishlar

Barcha ulanishlarni amalga oshirishdan oldin orqa paneldagi POWER (quvvat) tugmasini OFF (o'chirilgan) holatiga o'rnatishni unutmang.

Eslatmalar

• Har bir kanalga bittadan ortiq ovoz manbasini ulamaslikni tavsiya qilamiz.
• Agar muvozanatli terminalning HOT (issiq) va COLD (sovuq) qutblarini teskari o'girmoqchi bo'lsangiz, tijoratda mavjud bo'lgan adapter vilkasidan foydalaning.
• Yuqori impedansli manbalarni (masalan, elektr gitara) va past impedansli manbalarni (masalan, mikrofonlar) karnayga ulashdan oldin mikserdan o'tkazing.

Qismlarning nomlari va funktsiyalari

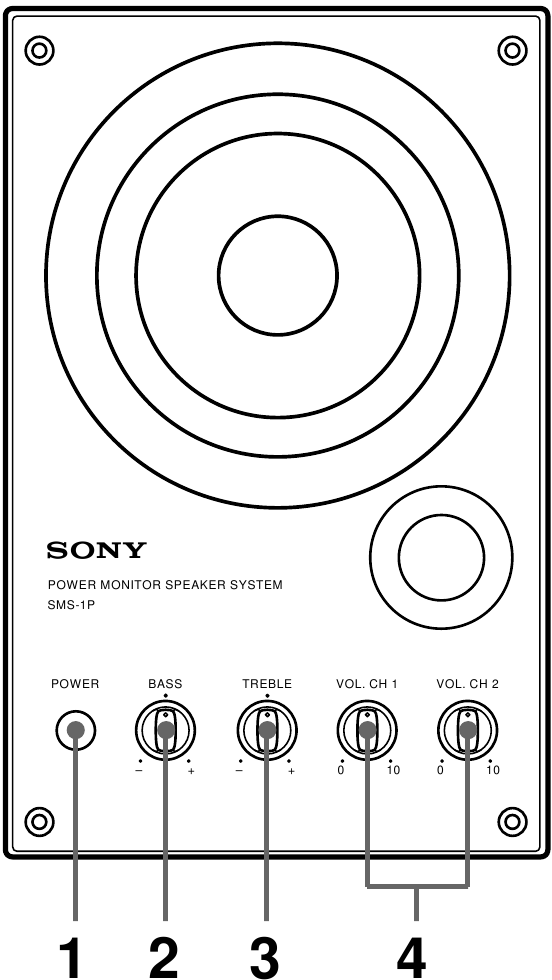

Old

1. POWER (quvvat) indikatori
   POWER (quvvat) tugmasi ON (yoqilgan) holatiga o'rnatilganda yonadi.
2. BASS (bas) tugmasi
   Bas darajasini oshirish uchun o'ngga burang. Bas darajasini pasaytirish uchun chapga burang.
   (Yuqori ovoz balandligida tinglashda bas darajasini oshirish tovushning buzilishiga olib kelishi mumkin.)
3. TREBLE (yuqori) tugmasi
   Yuqori chastota darajasini oshirish uchun o'ngga burang. Yuqori chastota darajasini pasaytirish uchun chapga burang.
4. VOL. (ovoz balandligi) CH 1 va CH 2 tugmalari
   VOL. CH 1 yoki VOL. CH 2 tugmasini o'ngga burish mos kirishga ulangan manbaning ovozini oshiradi.
   Agar kirish terminallaridan biriga hech narsa ulanmagan bo'lsa, mos tugmani "0" holatiga o'rnating.
   Ushbu tugmalar CH 1 va CH 2 ga ulangan ovoz manbalarining miks balansini sozlash uchun ham ishlatilishi mumkin.

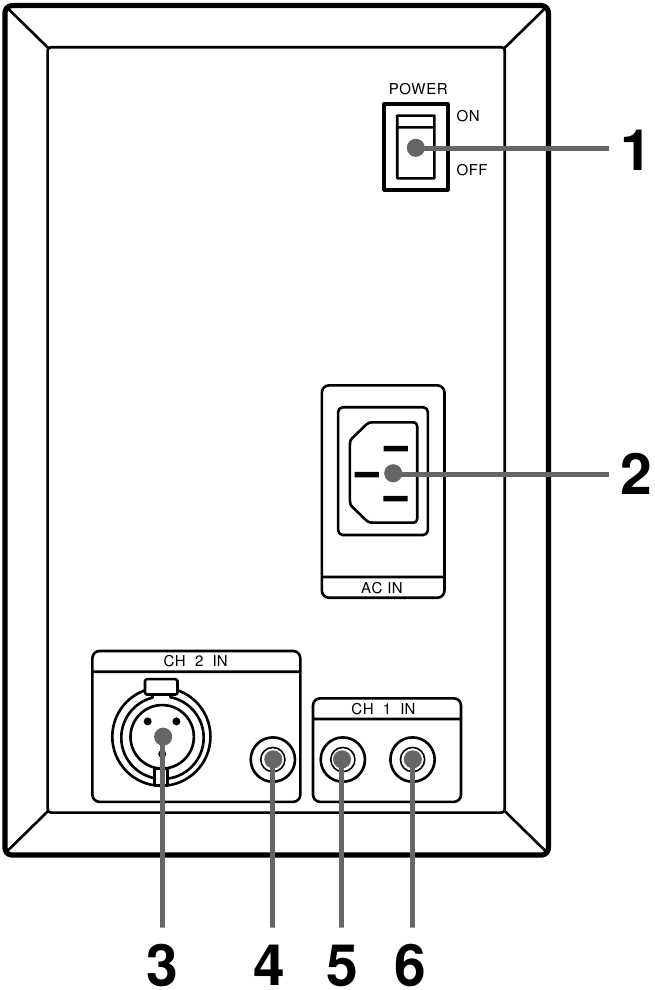

Orqa

1. POWER (quvvat) tugmasi
   Karnayning quvvatini ON/OFF (yoqish/o'chirish) qiladi.
   (Quvvatni ON (yoqish) qilishdan oldin, VOL. CH 1 va VOL. CH 2 tugmalari "0" holatiga o'rnatilganligiga ishonch hosil qiling.)
2. AC rozetkasi
   Ta'minlangan quvvat kabeli yordamida devor rozetkasiga (AQSh yoki Kanadada 120 V, Evropada 220-230 V) ulang.
3. CH 2 IN Muvozanatli terminal
   2-kanal uchun muvozanatli kirish terminali.
   Professional mikslash konsolining chiqish terminaliga ulang (va hokazo).
4. CH 2 IN Standart terminal
   2-kanal uchun standart kirish terminali.
   Elektron asbobning chiqish terminaliga ulang (va hokazo).
5. CH 1 IN Standart terminal
   1-kanal uchun standart kirish terminali.
   Elektron asbobning chiqish terminaliga ulang (va hokazo).
6. CH 1 IN Pin vilka terminali
   1-kanal uchun Pin vilka kirish terminali.
   Audio komponentning chiqish terminaliga ulang (va hokazo).

Texnik xususiyatlar

AUDIO QUVVAT TEXNIK XUSUSIYATLARI QUVVAT CHIQISHI VA UMUMIY HARMONIK BUZILISH:
4 ohm yuk bilan, 40 Hz - 20 kHz dan; nominal 14 vatt minimal RMS quvvat, 250 m Vt dan nominal chiqishgacha 0,9% dan ortiq umumiy harmonik buzilish bilan.

Karnay

Karnay tizimi
To'liq diapazonli bas refleksi
Karnay bloki
10 sm (3¹⁵⁄16 dyuym) diametrli konus turi
Nominal impedans
4 ohm
Quvvatni boshqarish qobiliyati
Nominal 25 W
Maksimal
50 W
Sezuvchanlik
88 dB/ W/ m
Chastota diapazoni
80 Hz - 16 kHz (– 10 dB)
Korpus hajmi
Taxminan 3,2 litr

Kuchaytirgich

Chiqish
15 W
Kirishlar
1-KANAL
Pin uyasi x 1
Standart uyasi x 1
2-KANAL
Muvozanatli terminal x 1
Standart uyasi x 1
Kirish darajasi
Muvozanatli terminal: + 4 dB
Standart uyasi: – 10 dB
Pin uyasi: – 10 dB
Kirish impedansi
Muvozanatli terminal: 600 ohm
Standart uyasi: 10 kiloom
Pin uyasi: 10 kiloom
Ohangni boshqarish
BASS (bas) 100 Hz: ±6 dB
TREBLE (yuqori) 10 kHz: ±6 dB

Umumiy

O'lchamlar
Taxminan 132 × 210 × 230 mm (k/ b/ ch)
(5³⁄16 × 8¹⁄4 × 9¹⁄16 dyuym)
chiqadigan qismlar va boshqaruv elementlarini hisobga olmaganda
Og'irligi
Taxminan 3,3 kg (7 lb 4 oz)
Ta'minlangan aksessuarlar
Quvvat kabeli (1)
Himoyachi (1)

Dizayn va texnik xususiyatlar ogohlantirishsiz o'zgartirilishi mumkin.

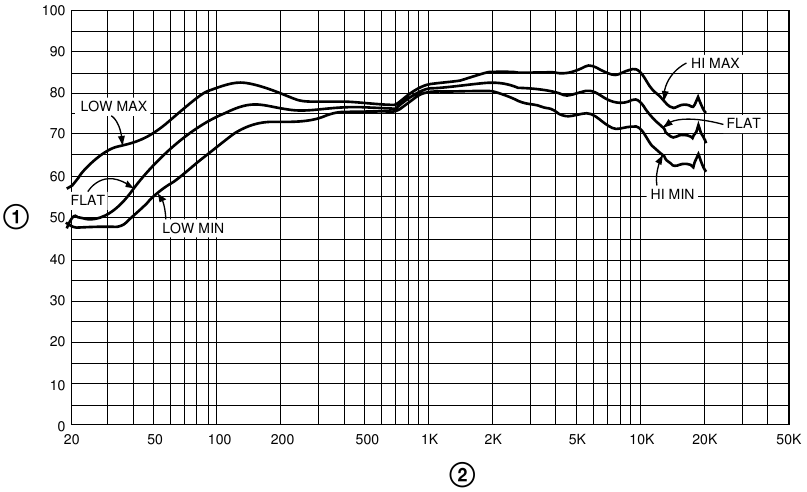

Xarakterli ma'lumotlar

Chiqish ovoz bosimi, Chastota xususiyatlari / ohangni boshqarishning sozlanishi diapazoni boshqaruvlari

1. Chiqish ovoz bosimi darajasi (dB)
2. Chastota (Hz)

Kirish: Pin uyasi (– 30 dB)
Ovoz balandligi: VOL. CH 1 maksimal
Aks sado bo'lmagan xona: 1 metr

Sony Corporation © 1996 Xitoyda chop etilgan
