Sony SRS-D4 - Faol Karnaylar Tizimi Qo'llanmasi

Qismlarni aniqlash

(A rasmga qarang)

1. Quvvat indikatori
2. (quvvat) tugmasi
3. VOLUME (balandlik) boshqaruv elementi
4. BASS (bass) boshqaruv elementi
5. Rch (o'ng karnay) uyasi
6. Lch (chap karnay) uyasi
7. DC IN 12V uyasi
8. INPUT (kirish) uyasi

Quvvat manbalari

(B rasmga qarang)


AC quvvat adapterini DC IN 12V uyasiga ulang.
AC quvvat adapteri haqida eslatmalar

• Faqat taqdim etilgan AC quvvat adapteridan foydalaning. Tizimga zarar yetkazmaslik uchun boshqa AC quvvat adapteridan foydalanmang.

  Vilkaning qutblanishi
• AC quvvat adapterini yaqin atrofdagi AC chiqishiga ulang. Muammo yuzaga kelgan taqdirda, darhol AC rozetkasidan uzing.
• AC quvvat adapterini kitob javoniga yoki shkaf kabi cheklangan joyga qo'ymang.
• Yong'in yoki elektr toki urishining oldini olish uchun AC quvvat adapterini suyuqlik yoki namlik ta'siriga uchragan joyda ishlatmang. Bundan tashqari, AC quvvat adapteriga vaza kabi suyuqlik bilan to'ldirilgan idishlarni qo'ymang.

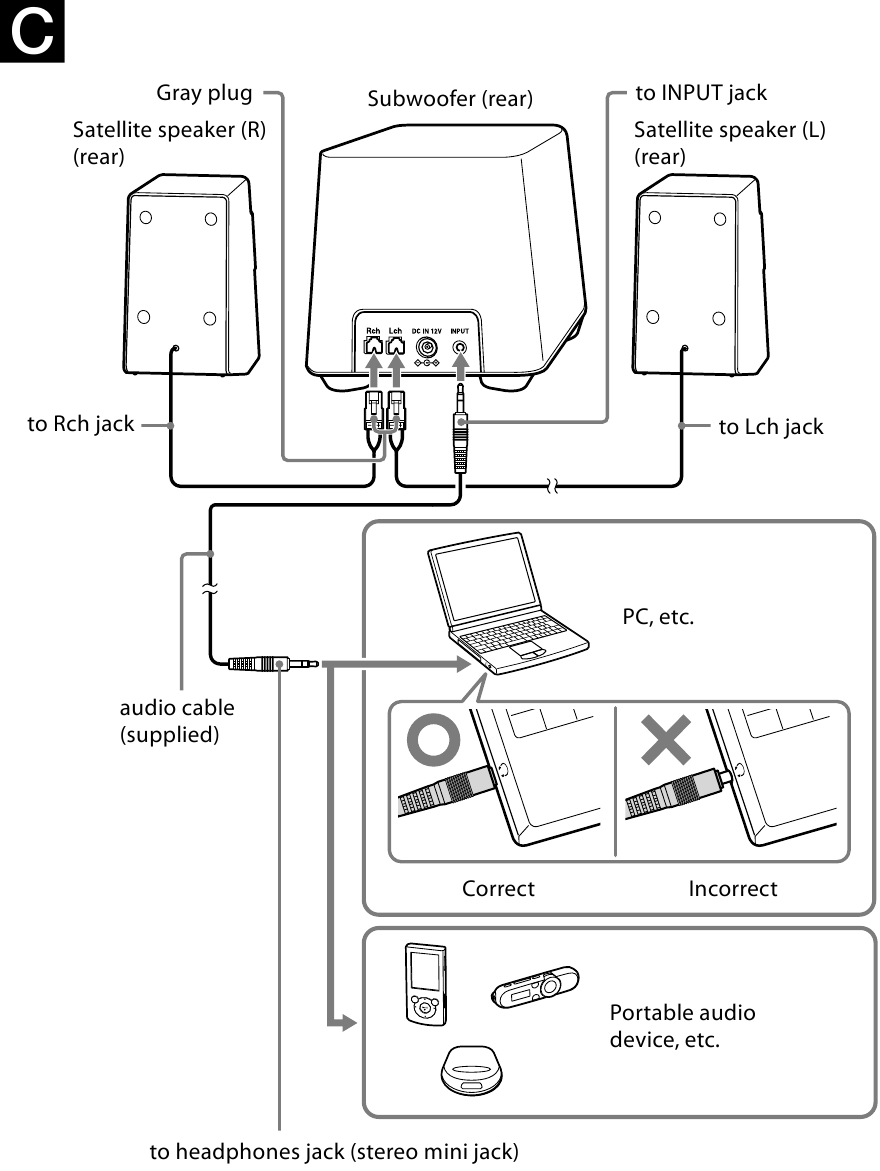

Tizimni ulash

(C rasmga qarang)

1. Sun'iy yo'ldosh karnaylarini (L/R) sabvuferga ulang.
   Sun'iy yo'ldosh karnaylaridan har biri o'ng va chap kanallar uchun ishlatilishi mumkin. Sabvuferga ulanganda, Rch uyasiga ulangan karnay o'ng kanal ovozini chiqaradi va Lch uyasiga ulangan karnay chap kanal ovozini chiqaradi.
   Rch uyasiga ulangan sun'iy yo'ldosh karnayni o'ng tomonga va Lch uyasiga ulangan sun'iy yo'ldosh karnayni chap tomonga o'rnating.
2. Tizimni manba qurilmaga ulang.
   Ulanish uchun audio kabeldan foydalaning.

Tizim manba qurilmaning monaural uyasiga ulanganida
Ovoz Rch uyasiga ulangan sun'iy yo'ldosh karnay orqali chiqmasligi mumkin.
Eslatmalar

• Agar shaxsiy kompyuterning ovoz balandligini sozlash (asosiy ovoz balandligi, WAV ovozi va boshqalar) past bo'lsa, ovoz yetarli bo'lmasligi mumkin. Agar shunday bo'lsa, kompyuterning ovozini balandlating. Kompyuteringizda ovoz balandligini sozlash haqida batafsil ma'lumot olish uchun uning foydalanish yo'riqnomasiga murojaat qiling.
• Audio kabelning ulanishi va manba qurilmaning uyasi to'g'ri bajarilganligiga ishonch hosil qiling.
• Agar tizim o'rnatilgan radio yoki tyunerga ega qurilma orqali ulanayotgan bo'lsa, radioeshittirishlar yoki televizor ovozi qabul qilinmasligi yoki sezgirlik sezilarli darajada kamayishi mumkin.
• Agar manba qurilma (kompyuter va boshqalar) ishlayotgan paytda audio kabelni uzib qo'ysangiz, kutilmagan baland ovoz tufayli uskunaga yoki quloqlaringizga zarar yetishi mumkin. Manba qurilmadan audio kabelni uzayotganda, manba qurilmaning (kompyuter va boshqalar) ovozini pasaytirishga va tizimni o'chirishga ishonch hosil qiling.

Ovozni tinglash

Avval tizimdagi ovoz balandligini pasaytiring. Tizimni naushniklar chiqishiga ulaganda, manba qurilmaning ovoz balandligini pasaytiring.

1. Yoqish uchun tugmasini bosing.
   Quvvat indikatori yonadi.
2. Manba qurilmaning ijrosini boshlang.
3. Ovoz balandligini sozlang.
   VOLUME (balandlik) boshqaruv elementi: Umumiy ovoz balandligini sozlaydi.
   BASS (bass) boshqaruv elementi: Sabvuferning past tonini sozlaydi.
4. Foydalanishdan keyin o'chirish uchun tugmasini bosing.
   Quvvat indikatori o'chadi.

Bass ovoz balandligini sozlash uchun
Bass ovoz balandligini sozlash uchun sabvuferda BASS (bass) boshqaruv elementini aylantiring. Tizimga zarar yetkazmaslik uchun bass ovoz balandligini buzilmagan darajaga o'rnating.
Eslatmalar

• Agar manba qurilmada bassni kuchaytirish funksiyasi yoki ekvalayzer funksiyasi bo'lsa, uni o'chiring. Agar bu funksiyalar yoqilgan bo'lsa, ovoz buzilishi mumkin.
• Garchi bu tizim shaxsiy kompyuter yoki portativ audio qurilma bilan ishlatish uchun mo'ljallangan bo'lsa-da, agar tizimning ovoz balandligi va bass ovoz balandligi yuqori bo'lsa, ovoz balandligi sozlamalariga, operatsion dasturiy ta'minotga va ulangan qurilmalarga qarab, sun'iy yo'ldosh karnay ovozi to'xtatilishi mumkin. Bunga himoya davri sabab bo'ladi va bu nosozlik emas. Foydalanish vaqtida ovoz balandligini va bass ovoz balandligini pasaytiring.

Tizimni avtomatik ravishda yoqish/o'chirish

Avtomatik quvvat funksiyasi qanday ishlaydi

• Bu funksiya faqat tugmasi ON (yoqilgan) holatda bo'lganda mavjud.
• Agar signal kiritilsa, tizim avtomatik ravishda yoqiladi.
• Agar taxminan 25 daqiqa yoki undan ko'proq vaqt davomida signal kiritilmasa*, tizim avtomatik ravishda o'chadi.

* Bu tizimning qanday ishlatilishiga qarab farq qilishi mumkin.
Eslatmalar

• Agar kirish signalining darajasi juda past bo'lsa, tizim avtomatik ravishda yoqilmaydi.
• Agar mobil telefon kabi mikroto'lqinlarni hosil qiluvchi qurilma yaqin bo'lsa, tizim qurilma tomonidan beixtiyor yoqilishi mumkin.
• Agar mobil telefon tizimga ulangan bo'lsa, tizim shovqin yoki kiruvchi qo'ng'iroq tufayli beixtiyor yoqilishi mumkin. Mobil telefonni ulaganda, tizimni tugmasi orqali qo'lda yoqing/o'chiring.
• Manba qurilmaga qarab, qabul qilingan shovqin tufayli tizim avtomatik ravishda o'chmasligi mumkin.
• Agar hech qanday qurilma ulanmagan bo'lsa, tizim avtomatik ravishda o'chmasligi yoki beixtiyor yoqilishi mumkin.
• Kirish signalining boshlanishi kirish signalining darajasiga qarab eshitilmasligi mumkin.
• Tizimni qarovsiz qoldirayotganda, nosozlikning oldini olish uchun tugmasini OFF (o'chirilgan) holatiga bosing.
• Agar quvvat avtomatik ravishda o'chirilgan bo'lsa, tugmasi yoqilganligicha qoladi, lekin quvvat indikatori o'chadi. Tizim kirish signalini (masalan, musiqa signalini) olgandan so'ng avtomatik ravishda yoqiladi, keyin quvvat indikatori yonadi. Hech qanday kirish signali bo'lmasa ham (masalan, musiqa signali), o'chirib, keyin qayta yoqish orqali yoqishingiz mumkin. Agar taxminan 25 daqiqa yoki undan ko'proq vaqt davomida signal kiritilmasa, tizim yana avtomatik ravishda o'chadi.

Muammolarni bartaraf etish

Agar karnaylar tizimingizda biron bir muammo yuzaga kelsa, quyidagi ro'yxatni tekshiring va taklif etilgan choralarni ko'ring. Agar muammo bartaraf etilmasa, eng yaqin Sony dileriga murojaat qiling.

Ovoz yo'q

• Bu tizim ham, manba qurilma ham yoqilganligini tekshiring.
• Tizimning ovoz balandligini oshiring.
• Buzilish boshlanishidan oldin manba qurilmaning ovoz balandligini imkon qadar baland qiling. Ovoz balandligini sozlash haqida batafsil ma'lumot olish uchun qurilma bilan birga taqdim etilgan foydalanish yo'riqnomasiga murojaat qiling.
• Barcha ulanishlar to'g'ri bajarilganligiga ishonch hosil qiling.
• Agar kompyuteringizning ovoz balandligini sozlashning ovozsiz funksiyasi o'rnatilgan bo'lsa, uni bekor qiling.
• Audio kabelni tizimdan va kompyuter yoki manba qurilmadan uzing; keyin audio kabelni tizimning INPUT (kirish) uyasiga va kompyuter yoki manba qurilmaning naushnik uyasiga (stereo mini uyaga) mahkam ulang.

Past ovoz darajasi

• Buzilish boshlanishidan oldin manba qurilmaning ovoz balandligini imkon qadar baland qiling. Ovoz balandligini sozlash haqida batafsil ma'lumot olish uchun qurilma bilan birga taqdim etilgan foydalanish yo'riqnomasiga murojaat qiling.
• Tizimning ovoz balandligini oshiring.
• Kompyuteringizning ovoz balansi markazga o'rnatilganligiga ishonch hosil qiling.
• Audio kabelni tizimdan va kompyuter yoki manba qurilmadan uzing; keyin audio kabelni tizimning INPUT (kirish) uyasiga va kompyuter yoki manba qurilmaning naushnik uyasiga (stereo mini uyaga) mahkam ulang.

Buzilgan ovoz

• Ovoz endi buzilmaydigan darajaga qadar manba qurilmaning ovoz balandligini pasaytiring. Ovoz balandligini sozlash haqida batafsil ma'lumot olish uchun qurilma bilan birga taqdim etilgan foydalanish yo'riqnomasiga murojaat qiling.
• Agar manba qurilmada bassni kuchaytirish funksiyasi bo'lsa, uni o'chiring.
• Tizimning ovoz balandligini pasaytiring.

Tizim chiqishida shovqin yoki g'uvillash bor.

• Barcha ulanishlar to'g'ri bajarilganligiga ishonch hosil qiling.
• Hech qanday audio qurilmalar televizorga juda yaqin joylashmaganligiga ishonch hosil qiling.

Quvvat indikatorining yorqinligi beqaror.

Ovoz balandligi oshirilganda quvvat indikatorining yorqinligi beqaror bo'lishi mumkin.

Ovoz faqat bitta sun'iy yo'ldosh karnay orqali chiqadi.

Agar tizim manba qurilmaning monaural uyasiga ulangan bo'lsa, ovoz faqat bitta sun'iy yo'ldosh karnay orqali chiqishi mumkin.

Texnik xususiyatlar

Karnay qismi

Karnaylar tizimi
Sun'iy yo'ldosh karnay (2): 46 mm (1 13/16 dyuym), to'liq diapazon, magnitlangan
Sabvufer (1): 95 mm (3 3/4 dyuym)

Korpus turi
Sun'iy yo'ldosh karnay: Yopiq
Sabvufer: Bass refleks

Empedans
Sun'iy yo'ldosh karnay: 10 Ω
Sabvufer: 5 Ω

Kuchsaytirish qismi

Ma'lumot uchun chiqish quvvati
Sun'iy yo'ldosh karnay: 7 W + 7 W (10% T.H.D., 1 kHz, 10 Ω)
Sabvufer: 13 W (10% T.H.D., 100 Hz, 5 Ω)

Kirish
Stereo mini uyasi × 1
Kirish empedansi
5 kΩ (1 kHz da)

Umumiy

Quvvat
DC 12 V (taqdim etilgan AC quvvat adapteri)

O'lchamlar (k/b/ch)
Sun'iy yo'ldosh karnay: Taxminan 94 × 176 × 119 mm (3 ³/₄ × 7 × 4 ³/₄ dyuym)
Sabvufer: Taxminan 200 × 196 × 213 mm (7 ⁷/₈ × 7 ³/₄ × 8 ¹/₂ dyuym)

Og'irligi
Sun'iy yo'ldosh karnay: Taxminan 400 g (14 oz)
Sabvufer: Taxminan 1,300 g (2 lb 14 oz)

Taqdim etilgan aksessuarlar

AC quvvat adapteri (AC-E1215) (1)
Foydalanish yo'riqnomasi (1)
Audio kabel (stereo-mini vilka stereo-mini vilka, taxminan 2 m, 78 ³/₄ dyuym) (1)
Dizayn va texnik xususiyatlar ogohlantirishsiz o'zgartirilishi mumkin.
