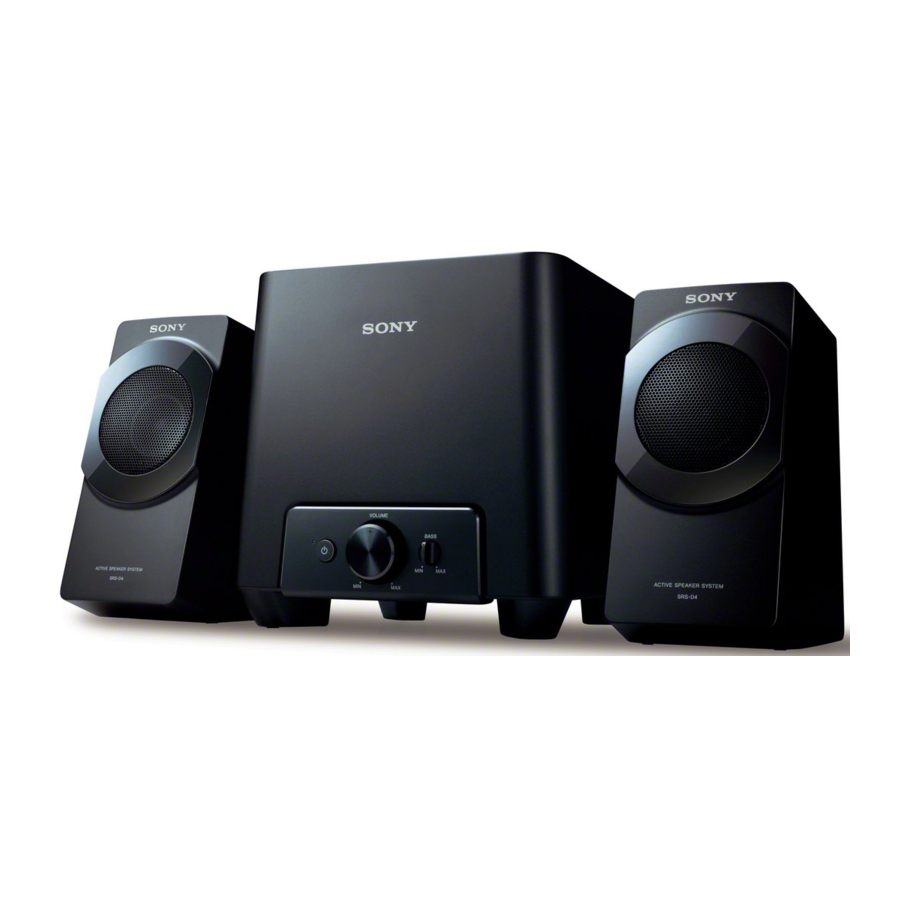

Sony SRS-D4 - Instrukcja Obsługi Aktywnego Systemu Głośnikowego

Identyfikacja części

(Patrz rys. A)

1. Wskaźnik zasilania
2. Przycisk (power) (zasilanie)
3. VOLUME (volume) control (regulacja głośności)
4. BASS (bass) control (regulacja basów)
5. Gniazdo Rch (prawego głośnika)
6. Gniazdo Lch (lewego głośnika)
7. Gniazdo DC IN 12V
8. Gniazdo INPUT (wejście)

Źródła zasilania

(Patrz rys. B)


Podłącz zasilacz sieciowy do gniazda DC IN 12V.
Uwagi dotyczące zasilacza sieciowego

• Używaj tylko dostarczonego zasilacza sieciowego. Aby uniknąć uszkodzenia systemu, nie używaj żadnego innego zasilacza sieciowego.

  Polaryzacja wtyczki
• Podłącz zasilacz sieciowy do pobliskiego gniazda sieciowego. W przypadku problemu natychmiast odłącz go od gniazda sieciowego.
• Nie umieszczaj zasilacza sieciowego na półce z książkami lub w zamkniętym miejscu, takim jak szafka.
• Aby uniknąć pożaru lub porażenia prądem, nie używaj zasilacza sieciowego w miejscu narażonym na działanie cieczy lub wilgoci. Ponadto nie umieszczaj naczyń wypełnionych płynami, takich jak wazony itp., na zasilaczu sieciowym.

Podłączanie systemu

(Patrz rys. C)

1. Podłącz głośniki satelitarne (L/R) do subwoofera.
   Dowolny głośnik satelitarny może być używany dla prawego i lewego kanału. Podczas podłączania do subwoofera, głośnik podłączony do gniazda Rch odtwarza dźwięk prawego kanału, a głośnik podłączony do gniazda Lch odtwarza dźwięk lewego kanału.
   Ustaw głośnik satelitarny podłączony do gniazda Rch po prawej stronie, a głośnik satelitarny podłączony do gniazda Lch po lewej stronie.
2. Podłącz system do urządzenia źródłowego.
   Użyj kabla audio do podłączenia.

Gdy system jest podłączony do monofonicznego gniazda urządzenia źródłowego
Dźwięk może nie być odtwarzany przez głośnik satelitarny podłączony do gniazda Rch.
Uwagi

• Jeśli regulacja głośności komputera (głośność główna, głośność WAV itp.) jest niska, dźwięk może być niewystarczający. W takim przypadku zwiększ głośność komputera. Szczegółowe informacje na temat regulacji głośności na komputerze znajdują się w instrukcji obsługi.
• Upewnij się, że kabel audio i gniazdo urządzenia źródłowego są prawidłowo podłączone.
• W przypadku podłączenia systemu za pośrednictwem urządzenia z wbudowanym radiem lub tunerem, odbiór audycji radiowych lub dźwięku telewizyjnego może być niemożliwy lub czułość może być znacznie zmniejszona.
• Jeśli odłączysz kabel audio podczas pracy urządzenia źródłowego (PC itp.), sprzęt lub uszy mogą zostać uszkodzone przez nieoczekiwany głośny dźwięk. Pamiętaj, aby zmniejszyć głośność urządzenia źródłowego (PC itp.) i wyłączyć system podczas odłączania kabla audio od urządzenia źródłowego.

Słuchanie dźwięku

Najpierw zmniejsz głośność w tym systemie. Podczas podłączania systemu do wyjścia słuchawkowego zmniejsz głośność urządzenia źródłowego.

1. Naciśnij przycisk aby włączyć.
   Wskaźnik zasilania zaświeci się.
2. Uruchom odtwarzanie na urządzeniu źródłowym.
3. Dostosuj głośność.
   VOLUME control (regulacja głośności): Reguluje ogólną głośność.
   BASS control (regulacja basów): Reguluje niskie tony subwoofera.
4. Naciśnij przycisk aby wyłączyć po użyciu.
   Wskaźnik zasilania zgaśnie.

Aby dostosować poziom głośności basów
Obróć pokrętło BASS (bass) control (regulacja basów) na subwooferze, aby dostosować głośność basów. Ustaw głośność basów na niezakłócony poziom, aby zapobiec uszkodzeniu systemu.
Uwagi

• Jeśli urządzenie źródłowe ma funkcję podbicia basów lub funkcję equalizera, ustaw ją na wyłączoną. Jeśli te funkcje są włączone, dźwięk może być zniekształcony.
• Chociaż ten system jest przeznaczony do użytku z komputerem PC lub przenośnym urządzeniem audio, jeśli głośność systemu i głośność basów są wysokie, w zależności od ustawienia głośności, oprogramowania operacyjnego i podłączonych urządzeń, dźwięk głośnika satelitarnego może zostać wstrzymany. Jest to spowodowane działaniem obwodu zabezpieczającego i nie jest to usterka. Zmniejsz głośność i głośność basów podczas użytkowania.

Automatyczne włączanie/wyłączanie systemu

Jak działa funkcja Auto Power (automatycznego zasilania)

• Ta funkcja jest dostępna tylko wtedy, gdy przycisk jest w pozycji ON (włączony).
• Jeśli zostanie wprowadzone wejście sygnału, system włączy się automatycznie.
• Jeśli przez około 25 minut lub dłużej* nie zostanie wprowadzony żaden sygnał, system wyłączy się automatycznie.

* Może się to różnić w zależności od sposobu użytkowania systemu.
Uwagi

• Jeśli poziom sygnału wejściowego jest zbyt niski, system nie włączy się automatycznie.
• Jeśli w pobliżu znajduje się urządzenie generujące mikrofale, takie jak telefon komórkowy, system może zostać włączony nieumyślnie przez to urządzenie.
• Jeśli do systemu jest podłączony telefon komórkowy, system może zostać włączony nieumyślnie przez szumy lub połączenie przychodzące. Podczas podłączania telefonu komórkowego włączaj/wyłączaj system ręcznie za pomocą przycisku .
• System może nie wyłączyć się automatycznie z powodu odbieranych szumów, w zależności od urządzenia źródłowego.
• Jeśli żadne urządzenie nie jest podłączone, system może nie wyłączyć się automatycznie lub może włączyć się nieumyślnie.
• Początek sygnału wejściowego może nie być słyszalny, w zależności od poziomu sygnału wejściowego.
• Pozostawiając system bez nadzoru, naciśnij przycisk do pozycji OFF (wyłączony), aby zapobiec awarii.
• Jeśli zasilanie zostanie wyłączone automatycznie, przycisk pozostanie włączony, ale wskaźnik zasilania zgaśnie. System włączy się automatycznie po odebraniu sygnału wejściowego (takiego jak sygnał muzyczny), a następnie wskaźnik zasilania zaświeci się. Nawet bez sygnału wejściowego (np. sygnału muzycznego) można włączyć, wyłączając, a następnie włączając ponownie. Jeśli przez około 25 minut lub dłużej nie zostanie wprowadzony żaden sygnał, system ponownie wyłączy się automatycznie.

Rozwiązywanie problemów

W przypadku wystąpienia problemów z systemem głośnikowym, sprawdź poniższą listę i podejmij sugerowane kroki. Jeśli problem będzie się powtarzał, skonsultuj się z najbliższym dealerem Sony.

Brak dźwięku

• Sprawdź, czy zarówno ten system, jak i urządzenie źródłowe są włączone.
• Zwiększ głośność systemu.
• Zwiększ głośność urządzenia źródłowego tak bardzo, jak to możliwe, przed wystąpieniem zniekształceń. Szczegółowe informacje na temat regulacji głośności znajdują się w instrukcji obsługi dołączonej do urządzenia.
• Upewnij się, że wszystkie połączenia zostały wykonane prawidłowo.
• Jeśli funkcja wyciszenia regulacji głośności komputera jest ustawiona, anuluj ją.
• Odłącz kabel audio od systemu i komputera PC lub urządzenia źródłowego; następnie mocno podłącz kabel audio do gniazda INPUT (wejście) systemu i gniazda słuchawkowego (stereo mini jack) komputera PC lub urządzenia źródłowego.

Niski poziom dźwięku

• Zwiększ głośność urządzenia źródłowego tak bardzo, jak to możliwe, przed wystąpieniem zniekształceń. Szczegółowe informacje na temat regulacji głośności znajdują się w instrukcji obsługi dołączonej do urządzenia.
• Zwiększ głośność systemu.
• Upewnij się, że balans dźwięku komputera jest ustawiony na środek.
• Odłącz kabel audio od systemu i komputera PC lub urządzenia źródłowego; następnie mocno podłącz kabel audio do gniazda INPUT (wejście) systemu i gniazda słuchawkowego (stereo mini jack) komputera PC lub urządzenia źródłowego.

Zniekształcony dźwięk

• Zmniejsz głośność urządzenia źródłowego do punktu, w którym dźwięk nie jest już zniekształcony. Szczegółowe informacje na temat regulacji głośności znajdują się w instrukcji obsługi dołączonej do urządzenia.
• Jeśli urządzenie źródłowe ma funkcję podbicia basów, ustaw ją na wyłączoną.
• Zmniejsz głośność systemu.

W systemie słychać szumy lub zakłócenia.

• Upewnij się, że wszystkie połączenia zostały wykonane prawidłowo.
• Upewnij się, że żadne urządzenia audio nie są umieszczone zbyt blisko telewizora.

Jasność wskaźnika zasilania jest niestabilna.

Jasność wskaźnika zasilania może stać się niestabilna, gdy głośność jest zwiększona.

Dźwięk jest odtwarzany tylko przez jeden głośnik satelitarny.

W przypadku podłączenia systemu do monofonicznego gniazda urządzenia źródłowego, dźwięk może być odtwarzany tylko przez jeden głośnik satelitarny.

Specyfikacje

Sekcja głośnikowa

System głośnikowy
Głośnik satelitarny (2): 46 mm (1 13/16 cala), pełnozakresowy, ekranowany magnetycznie
Subwoofer (1): 95 mm (3 3/4 cala)

Typ obudowy
Głośnik satelitarny: Zamknięty
Subwoofer: Bass reflex

Impedancja
Głośnik satelitarny: 10 Ω
Subwoofer: 5 Ω

Sekcja wzmacniacza

Referencyjna moc wyjściowa
Głośnik satelitarny: 7 W + 7 W (10% T.H.D., 1 kHz, 10 Ω)
Subwoofer: 13 W (10% T.H.D., 100 Hz, 5 Ω)

Wejście
Stereo mini jack × 1
Impedancja wejściowa
5 kΩ (przy 1 kHz)

Ogólne

Zasilanie
DC 12 V (dostarczony zasilacz sieciowy)

Wymiary (szer./wys./gł.)
Głośnik satelitarny: Około 94 × 176 × 119 mm (3 ³/₄ × 7 × 4 ³/₄ cala)
Subwoofer: Około 200 × 196 × 213 mm (7 ⁷/₈ × 7 ³/₄ × 8 ¹/₂ cala)

Masa
Głośnik satelitarny: Około 400 g (14 oz)
Subwoofer: Około 1300 g (2 lb 14 oz)

Dostarczone akcesoria

Zasilacz sieciowy (AC-E1215) (1)
Instrukcja obsługi (1)
Kabel audio (wtyczka stereo-mini wtyczka stereo-mini, około 2 m, 78 ³/₄ cala) (1)
Konstrukcja i specyfikacje mogą ulec zmianie bez powiadomienia.
