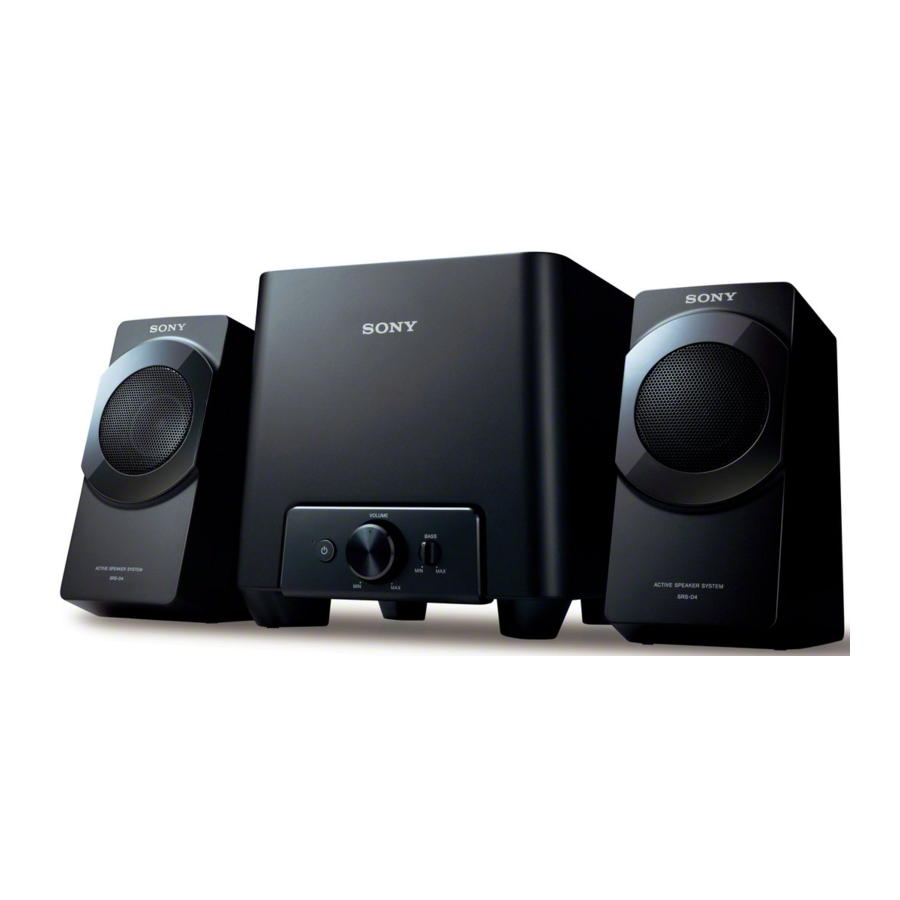

Sony SRS-D4 - Aktiivikaiutinjärjestelmän käyttöohje

Osien tunnistaminen

(Katso kuva A)

1. Virran merkkivalo
2. (power) -painike (virta)
3. VOLUME (volume) -säädin (äänenvoimakkuus)
4. BASS (bass) -säädin (basso)
5. Rch (right speaker) -liitäntä (oikea kaiutin)
6. Lch (left speaker) -liitäntä (vasen kaiutin)
7. DC IN 12V -liitäntä
8. INPUT (input) -liitäntä (tulo)

Virtalähteet

(Katso kuva B)


Liitä AC-virtalähde DC IN 12V -liitäntään.
Huomautuksia AC-virtalähteestä

• Käytä vain mukana toimitettua AC-virtalähdettä. Järjestelmän vahingoittumisen välttämiseksi älä käytä mitään muuta AC-virtalähdettä.

  Pistokkeen napaisuus
• Kytke AC-virtalähde lähellä olevaan AC-pistorasiaan. Ongelmatilanteessa irrota pistoke välittömästi pistorasiasta.
• Älä aseta AC-virtalähdettä kirjahyllyyn tai suljettuun paikkaan, kuten kaappiin.
• Tulipalon tai sähköiskun välttämiseksi älä käytä AC-virtalähdettä paikassa, jossa on nestettä tai kosteutta. Älä myöskään aseta nestetäytteisiä astioita, kuten maljakoita, AC-virtalähteen päälle.

Järjestelmän kytkeminen

(Katso kuva C)

1. Liitä satelliittikaiuttimet (L/R) subwooferiin.
   Kumpaa tahansa satelliittikaiutinta voidaan käyttää oikeana ja vasempana kanavana. Kun liität subwooferiin, Rch-liitäntään liitetty kaiutin toistaa oikean kanavan äänen ja Lch-liitäntään liitetty kaiutin toistaa vasemman kanavan äänen.
   Aseta Rch-liitäntään liitetty satelliittikaiutin oikealle puolellesi ja Lch-liitäntään liitetty satelliittikaiutin vasemmalle puolellesi.
2. Liitä järjestelmä lähdelaitteeseen.
   Käytä audiokaapelia liittämiseen.

Kun järjestelmä on liitetty lähdelaitteen monoliitäntään
Ääni ei välttämättä tule Rch-liitäntään liitetyn satelliittikaiuttimen kautta.
Huomautuksia

• Jos PC:n äänenvoimakkuuden säätö (yleisäänenvoimakkuus, WAV-äänenvoimakkuus jne.) on alhainen, ääni ei välttämättä riitä. Jos näin on, lisää PC:n ääntä. Lisätietoja äänenvoimakkuuden säätämisestä PC:ssä on sen käyttöohjeissa.
• Varmista, että audiokaapelin ja lähdelaitteen liitännän välinen liitäntä on tehty oikein.
• Jos järjestelmä liitetään laitteen kautta, jossa on sisäänrakennettu radio tai viritin, radiolähetyksiä tai TV-ääntä ei ehkä vastaanoteta, tai herkkyys voi heikentyä merkittävästi.
• Jos irrotat audiokaapelin lähdelaitteen (PC jne.) ollessa käynnissä, odottamaton kova ääni voi vahingoittaa laitteita tai korviasi. Muista pienentää lähdelaitteen (PC jne.) äänenvoimakkuutta ja sammuttaa järjestelmä, kun irrotat audiokaapelin lähdelaitteesta.

Äänen kuuntelu

Pienennä ensin tämän järjestelmän äänenvoimakkuutta. Kun liität järjestelmän kuulokkeiden ulostuloon, pienennä lähdelaitteen äänenvoimakkuutta.

1. Kytke virta päälle painamalla -painiketta.
   Virran merkkivalo syttyy.
2. Aloita lähdelaitteen toisto.
3. Säädä äänenvoimakkuutta.
   VOLUME (volume) -säädin (äänenvoimakkuus): Säätää yleistä äänenvoimakkuutta.
   BASS (bass) -säädin (basso): Säätää subwooferin matalia ääniä.
4. Sammuta virta käytön jälkeen painamalla -painiketta.
   Virran merkkivalo sammuu.

Basson äänenvoimakkuuden säätäminen
Säädä basson äänenvoimakkuutta kääntämällä subwooferin BASS (bass) -säädintä. Aseta basson äänenvoimakkuus vääristymättömälle tasolle järjestelmän vahingoittumisen estämiseksi.
Huomautuksia

• Jos lähdelaitteessa on bassonkorostustoiminto tai taajuuskorjaintoiminto, aseta se pois päältä. Jos nämä toiminnot ovat päällä, ääni voi vääristyä.
• Vaikka tämä järjestelmä on suunniteltu käytettäväksi PC:n tai kannettavan audiolaitteen kanssa, jos järjestelmän äänenvoimakkuus ja basson äänenvoimakkuus ovat korkeat, äänenvoimakkuuden asetuksista, käyttöjärjestelmästä ja liitettävistä laitteista riippuen satelliittikaiuttimen ääni voi pysähtyä. Tämä johtuu suojapiiristä, eikä se ole toimintahäiriö. Pienennä äänenvoimakkuutta ja basson äänenvoimakkuutta käytön aikana.

Järjestelmän automaattinen käynnistäminen/sammuttaminen

Automaattisen virranhallintatoiminnon toiminta

• Tämä ominaisuus on käytettävissä vain, kun -painike on ON (päällä) -asennossa.
• Jos signaali syötetään, järjestelmä käynnistyy automaattisesti.
• Jos signaalia ei syötetä noin 25 minuuttiin tai pidempään*, järjestelmä sammuu automaattisesti.

* Tämä voi vaihdella järjestelmän käyttötavan mukaan.
Huomautuksia

• Jos tulosignaalin taso on liian alhainen, järjestelmä ei käynnisty automaattisesti.
• Jos lähellä on mikroaaltoja tuottava laite, kuten matkapuhelin, laite voi käynnistää järjestelmän tahattomasti.
• Jos matkapuhelin on liitetty järjestelmään, järjestelmä voi käynnistyä tahattomasti kohinan tai saapuvan puhelun vuoksi. Kun liität matkapuhelimen, kytke järjestelmä päälle/pois päältä manuaalisesti -painikkeella.
• Järjestelmä ei välttämättä sammu automaattisesti vastaanotetun kohinan vuoksi lähdelaitteesta riippuen.
• Jos laitetta ei ole liitetty, järjestelmä ei välttämättä sammu automaattisesti, tai se voi käynnistyä tahattomasti.
• Tulosignaalin alkua ei välttämättä kuulla tulosignaalin tasosta riippuen.
• Kun jätät järjestelmän ilman valvontaa, paina -painiketta OFF (pois) -asentoon toimintahäiriöiden estämiseksi.
• Jos virta katkaistaan automaattisesti, -painike pysyy päällä, mutta virran merkkivalo sammuu. Järjestelmä käynnistyy automaattisesti vastaanotettuaan tulosignaalin (kuten musiikkisignaalin), ja sitten virran merkkivalo syttyy. Vaikka tulosignaalia ei olisi (esim. musiikkisignaalia), voit kytkeä virran päälle sammuttamalla ja käynnistämällä sen uudelleen. Jos signaalia ei syötetä noin 25 minuuttiin tai pidempään, järjestelmä sammuu automaattisesti uudelleen.

Vianmääritys

Jos kaiutinjärjestelmässä ilmenee ongelmia, tarkista seuraava luettelo ja ryhdy ehdotettuihin toimenpiteisiin. Jos ongelma jatkuu, ota yhteyttä lähimpään Sony-jälleenmyyjään.

Ei ääntä

• Tarkista, että sekä tämä järjestelmä että lähdelaite on kytketty päälle.
• Lisää järjestelmän äänenvoimakkuutta.
• Lisää lähdelaitteen äänenvoimakkuutta mahdollisimman suureksi ennen vääristymän alkamista. Lisätietoja äänenvoimakkuuden säätämisestä on laitteen mukana toimitetuissa käyttöohjeissa.
• Varmista, että kaikki liitännät on tehty oikein.
• Jos PC:n äänenvoimakkuuden säädön mykistystoiminto on asetettu, peruuta se.
• Irrota audiokaapeli järjestelmästä ja PC:stä tai lähdelaitteesta; liitä sitten audiokaapeli tiukasti takaisin järjestelmän INPUT (tulo) -liitäntään ja PC:n tai lähdelaitteen kuulokeliitäntään (stereominiliitäntä).

Alhainen äänenvoimakkuus

• Lisää lähdelaitteen äänenvoimakkuutta mahdollisimman suureksi ennen vääristymän alkamista. Lisätietoja äänenvoimakkuuden säätämisestä on laitteen mukana toimitetuissa käyttöohjeissa.
• Lisää järjestelmän äänenvoimakkuutta.
• Varmista, että PC:n äänen tasapaino on asetettu keskelle.
• Irrota audiokaapeli järjestelmästä ja PC:stä tai lähdelaitteesta; liitä sitten audiokaapeli tiukasti takaisin järjestelmän INPUT (tulo) -liitäntään ja PC:n tai lähdelaitteen kuulokeliitäntään (stereominiliitäntä).

Vääristynyt ääni

• Pienennä lähdelaitteen äänenvoimakkuutta siihen pisteeseen, jossa ääni ei enää vääristy. Lisätietoja äänenvoimakkuuden säätämisestä on laitteen mukana toimitetuissa käyttöohjeissa.
• Jos lähdelaitteessa on bassonkorostustoiminto, aseta se pois päältä.
• Pienennä järjestelmän äänenvoimakkuutta.

Järjestelmän ulostulossa on huminaa tai kohinaa.

• Varmista, että kaikki liitännät on tehty oikein.
• Varmista, että äänilaitteita ei ole sijoitettu liian lähelle TV:tä.

Virran merkkivalon kirkkaus on epävakaa.

Virran merkkivalon kirkkaus voi muuttua epävakaaksi, kun äänenvoimakkuutta lisätään.

Ääni tulee vain yhden satelliittikaiuttimen kautta.

Jos järjestelmä liitetään lähdelaitteen monoliitäntään, ääni voi tulla vain yhden satelliittikaiuttimen kautta.

Tekniset tiedot

Kaiutinosa

Kaiutinjärjestelmä
Satelliittikaiutin (2): 46 mm (1 13/16 tuumaa), täyden alueen, magneettisesti suojattu
Subwoofer (1): 95 mm (3 3/4 tuumaa)

Kotelon tyyppi
Satelliittikaiutin: Suljettu
Subwoofer: Bassorefleksi

Impedanssi
Satelliittikaiutin: 10 Ω
Subwoofer: 5 Ω

Vahvistinosa

Viiteulostuloteho
Satelliittikaiutin: 7 W + 7 W (10 % T.H.D., 1 kHz, 10 Ω)
Subwoofer: 13 W (10 % T.H.D., 100 Hz, 5 Ω)

Tulo
Stereominiliitäntä × 1
Tuloimpedanssi
5 kΩ (1 kHz:llä)

Yleistä

Virta
DC 12 V (mukana toimitettu AC-virtalähde)

Mitat (l/k/s)
Satelliittikaiutin: Noin 94 × 176 × 119 mm (3 ³/₄ × 7 × 4 ³/₄ tuumaa)
Subwoofer: Noin 200 × 196 × 213 mm (7 ⁷/₈ × 7 ³/₄ × 8 ¹/₂ tuumaa)

Massa
Satelliittikaiutin: Noin 400 g (14 oz)
Subwoofer: Noin 1 300 g (2 lb 14 oz)

Mukana toimitetut lisävarusteet

AC-virtalähde (AC-E1215) (1)
Käyttöohjeet (1)
Audiokaapeli (stereominipistoke stereominipistoke, noin 2 m, 78 ³/₄ tuumaa) (1)
Suunnittelu ja tekniset tiedot voivat muuttua ilman erillistä ilmoitusta.
