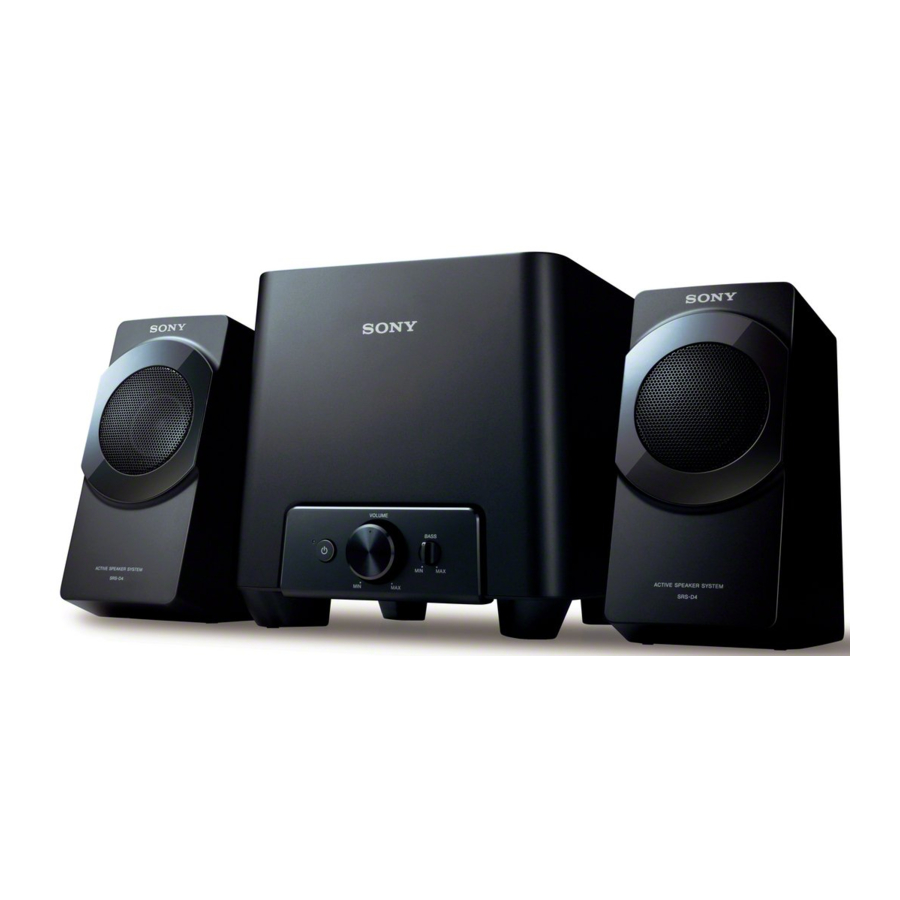

Sony SRS-D4 - Manual del sistema de altavoces activos

Identificación de las piezas

(Ver fig. A)

1. Indicador de encendido
2. Botón (power) (encendido)
3. Control VOLUME (volume) (volumen)
4. Control BASS (bass) (graves)
5. Conector Rch (right speaker) (altavoz derecho)
6. Conector Lch (left speaker) (altavoz izquierdo)
7. Conector DC IN 12V
8. Conector INPUT (input) (entrada)

Fuentes de alimentación

(Ver fig. B)


Conecte el adaptador de corriente alterna al conector DC IN 12V.
Notas sobre el adaptador de corriente alterna

• Utilice únicamente el adaptador de corriente alterna suministrado. Para evitar dañar el sistema, no utilice ningún otro adaptador de corriente alterna.

  Polaridad del enchufe
• Enchufe el adaptador de corriente alterna en una toma de corriente alterna cercana. En caso de problema, desenchufe inmediatamente de la toma de corriente alterna.
• No coloque el adaptador de corriente alterna en una estantería o en un lugar confinado, como un armario.
• Para evitar incendios o descargas eléctricas, no utilice el adaptador de corriente alterna en un lugar sujeto a líquidos o humedad. Además, no coloque recipientes llenos de líquido, como jarrones, etc., sobre el adaptador de corriente alterna.

Conexión del sistema

(Ver fig. C)

1. Conecte los altavoces satélite (L/R) al subwoofer.
   Cualquiera de los altavoces satélite puede utilizarse para los canales derecho e izquierdo. Al conectar al subwoofer, el altavoz conectado al conector Rch emite el sonido del canal derecho, y el altavoz conectado al conector Lch emite el sonido del canal izquierdo.
   Coloque el altavoz satélite conectado al conector Rch a su derecha y el altavoz satélite conectado al conector Lch a su izquierda.
2. Conecte el sistema a un dispositivo fuente.
   Utilice el cable de audio para conectar.

Cuando el sistema está conectado al conector monoaural de un dispositivo fuente
Es posible que el sonido no salga por el altavoz satélite conectado al conector Rch.
Notas

• Si el ajuste de volumen del PC (volumen maestro, volumen WAV, etc.) es bajo, es posible que el sonido sea insuficiente. Si es así, suba el sonido del PC. Para obtener más información sobre el ajuste de volumen en su PC, consulte las instrucciones de funcionamiento.
• Asegúrese de que la conexión del cable de audio y el conector del dispositivo fuente se realiza correctamente.
• Si conecta el sistema a través de un dispositivo con una radio o sintonizador incorporado, es posible que no se reciban las emisiones de radio o el sonido del televisor, o que la sensibilidad se reduzca significativamente.
• Si retira el cable de audio mientras el dispositivo fuente (PC, etc.) está funcionando, el equipo o sus oídos pueden resultar dañados por un sonido fuerte inesperado. Asegúrese de bajar el volumen del dispositivo fuente (PC, etc.) y apagar el sistema al retirar el cable de audio del dispositivo fuente.

Escuchar el sonido

Primero, baje el volumen de este sistema. Cuando conecte el sistema a la salida de auriculares, baje el volumen del dispositivo fuente.

1. Pulse el botón para encenderlo.
   El indicador de encendido se ilumina.
2. Inicie la reproducción del dispositivo fuente.
3. Ajuste el volumen.
   Control VOLUME (volumen): Ajusta el volumen general.
   Control BASS (graves): Ajusta el tono bajo del subwoofer.
4. Pulse el botón para apagarlo después de usarlo.
   El indicador de encendido se apaga.

Para ajustar el nivel de volumen de los graves
Gire el control BASS (graves) del subwoofer para ajustar el volumen de los graves. Ajuste el volumen de los graves a un nivel no distorsionado para evitar daños en el sistema.
Notas

• Si el dispositivo fuente tiene una función de refuerzo de graves o una función de ecualizador, desactívela. Si estas funciones están activadas, el sonido puede distorsionarse.
• Aunque este sistema está diseñado para ser utilizado con un PC o un dispositivo de audio portátil, si el volumen del sistema y el volumen de los graves son altos, dependiendo del ajuste de volumen, el software operativo y los dispositivos que se conecten, el sonido del altavoz satélite puede pausarse. Esto es causado por el circuito de protección, y no es un mal funcionamiento. Baje el volumen y el volumen de los graves durante el uso.

Encendido/apagado automático del sistema

Cómo funciona la función de encendido automático

• Esta función solo está disponible cuando el botón está en la posición ON (encendido).
• Si se introduce una señal, el sistema se enciende automáticamente.
• Si no se introduce ninguna señal durante unos 25 minutos o más*, el sistema se apaga automáticamente.

* Esto puede variar según cómo se utilice el sistema.
Notas

• Si el nivel de la señal de entrada es demasiado bajo, el sistema no se encenderá automáticamente.
• Si un dispositivo que genera microondas, como un teléfono móvil, está cerca, el sistema puede encenderse involuntariamente por el dispositivo.
• Si un teléfono móvil está conectado al sistema, el sistema puede encenderse involuntariamente por el ruido o una llamada entrante. Cuando conecte un teléfono móvil, encienda/apague el sistema manualmente con el botón .
• Es posible que el sistema no se apague automáticamente debido al ruido recibido, dependiendo del dispositivo fuente.
• Si no hay ningún dispositivo conectado, es posible que el sistema no se apague automáticamente o que se encienda involuntariamente.
• Es posible que no se escuche el principio de la señal de entrada, dependiendo del nivel de la señal de entrada.
• Cuando deje el sistema desatendido, pulse el botón en OFF (apagado) para evitar un mal funcionamiento.
• Si la alimentación se apaga automáticamente, el botón permanece encendido, pero el indicador de encendido se apaga. El sistema se enciende automáticamente después de recibir una señal de entrada (como una señal de música), y entonces el indicador de encendido se enciende. Incluso sin señal de entrada (por ejemplo, señal de música), puede encenderlo apagando y volviendo a encender. Si no se introduce ninguna señal durante unos 25 minutos o más, el sistema se apaga automáticamente de nuevo.

Resolución de problemas

Si tiene algún problema con su sistema de altavoces, consulte la siguiente lista y tome las medidas sugeridas. Si el problema persiste, consulte a su distribuidor Sony más cercano.

Sin sonido

• Compruebe que tanto este sistema como el dispositivo fuente estén encendidos.
• Suba el volumen del sistema.
• Suba el volumen del dispositivo fuente lo más posible antes de que empiece a distorsionarse. Para obtener más información sobre el ajuste de volumen, consulte las instrucciones de funcionamiento suministradas con el dispositivo.
• Asegúrese de que todas las conexiones se han realizado correctamente.
• Si la función de silencio del ajuste de volumen de su PC está activada, cancélela.
• Desconecte el cable de audio del sistema y del PC o dispositivo fuente; a continuación, vuelva a conectar firmemente el cable de audio al conector INPUT (entrada) del sistema y al conector de auriculares (mini conector estéreo) del PC o dispositivo fuente.

Nivel de sonido bajo

• Suba el volumen del dispositivo fuente lo más posible antes de que empiece a distorsionarse. Para obtener más información sobre el ajuste de volumen, consulte las instrucciones de funcionamiento suministradas con el dispositivo.
• Suba el volumen del sistema.
• Asegúrese de que el balance de sonido de su PC está ajustado al centro.
• Desconecte el cable de audio del sistema y del PC o dispositivo fuente; a continuación, vuelva a conectar firmemente el cable de audio al conector INPUT (entrada) del sistema y al conector de auriculares (mini conector estéreo) del PC o dispositivo fuente.

Sonido distorsionado

• Baje el volumen del dispositivo fuente hasta el punto en que el sonido ya no esté distorsionado. Para obtener más información sobre el ajuste de volumen, consulte las instrucciones de funcionamiento suministradas con el dispositivo.
• Si el dispositivo fuente tiene una función de refuerzo de graves, desactívela.
• Baje el volumen del sistema.

Hay zumbido o ruido en la salida del sistema.

• Asegúrese de que todas las conexiones se han realizado correctamente.
• Asegúrese de que no haya dispositivos de audio situados demasiado cerca del televisor.

El brillo del indicador de encendido es inestable.

El brillo del indicador de encendido puede volverse inestable cuando se sube el volumen.

El sonido sale solo por un altavoz satélite.

Si conecta el sistema al conector monoaural de un dispositivo fuente, es posible que el sonido salga solo por un altavoz satélite.

Especificaciones

Sección del altavoz

Sistema de altavoces
Altavoz satélite (2): 46 mm (1 13/16 in), rango completo, apantallado magnéticamente
Subwoofer (1): 95 mm (3 3/4 in)

Tipo de caja
Altavoz satélite: Cerrado
Subwoofer: Bass reflex

Impedancia
Altavoz satélite: 10 Ω
Subwoofer: 5 Ω

Sección del amplificador

Potencia de salida de referencia
Altavoz satélite: 7 W + 7 W (10% T.H.D., 1 kHz, 10 Ω)
Subwoofer: 13 W (10% T.H.D., 100 Hz, 5 Ω)

Entrada
Mini conector estéreo × 1
Impedancia de entrada
5 kΩ (a 1 kHz)

General

Alimentación
DC 12 V (adaptador de corriente alterna suministrado)

Dimensiones (an/al/pr)
Altavoz satélite: Aprox. 94 × 176 × 119 mm (3 ³/₄ × 7 × 4 ³/₄ in)
Subwoofer: Aprox. 200 × 196 × 213 mm (7 ⁷/₈ × 7 ³/₄ × 8 ¹/₂ in)

Masa
Altavoz satélite: Aprox. 400 g (14 oz)
Subwoofer: Aprox. 1.300 g (2 lb 14 oz)

Accesorios suministrados

Adaptador de corriente alterna (AC-E1215) (1)
Instrucciones de funcionamiento (1)
Cable de audio (mini enchufe estéreo mini enchufe estéreo, aprox. 2 m, 78 ³/₄ in) (1)
El diseño y las especificaciones están sujetos a cambios sin previo aviso.
