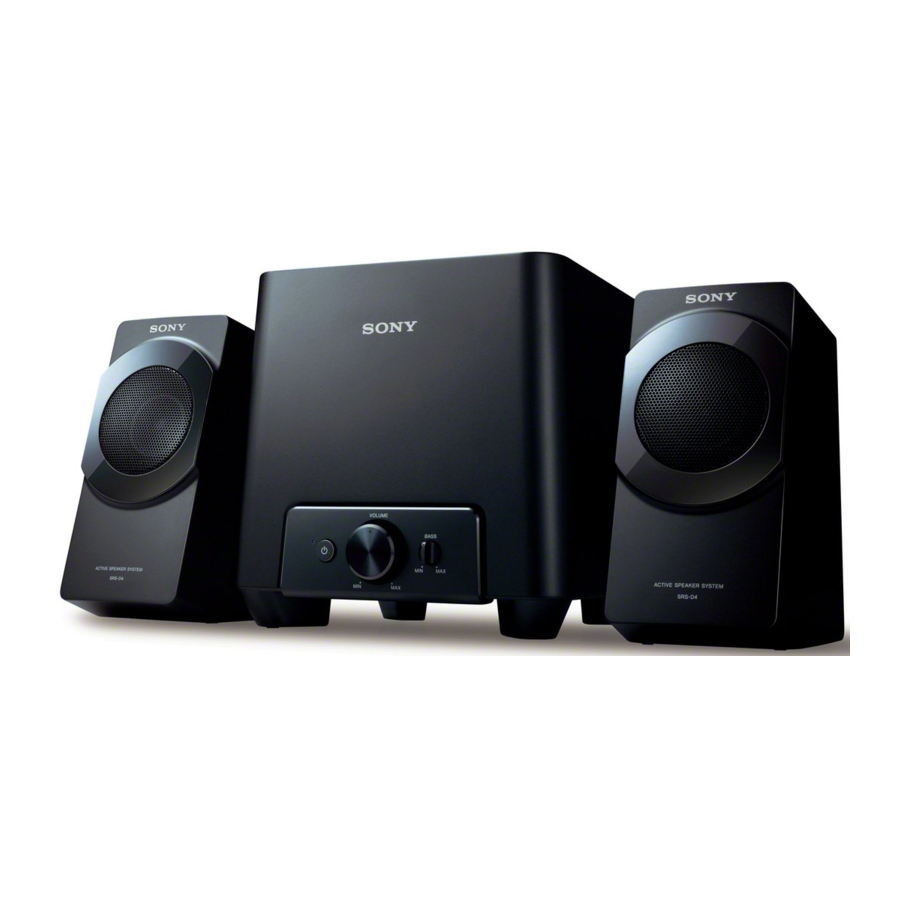

Sony SRS-D4 - Aktiivse kõlarisüsteemi kasutusjuhend

Sisu

1 Osade tuvastamine
2 Toiteallikad
3 Süsteemi ühendamine
4 Heli kuulamine
5 Süsteemi automaatne sisse/välja lülitamine
6 Veaotsing
7 Tehnilised andmed
8 Kaasasolevad tarvikud
9 Viited
10 Laadi alla juhend
11 Teistes keeltes

Osade tuvastamine

(Vaata joonist A)

Toiteindikaator
(toide) nupp
VOLUME (helitugevuse) nupp
BASS (bassikõlari) nupp
Rch (parempoolse kõlari) pesa
Lch (vasakpoolse kõlari) pesa
DC IN 12V pesa
INPUT (sisendi) pesa

Toiteallikad

(Vaata joonist B)

Ühendage vahelduvvooluadapter DC IN 12V pesaga.
Märkused vahelduvvooluadapteri kohta

Kasutage ainult kaasasolevat vahelduvvooluadapterit. Süsteemi kahjustamise vältimiseks ärge kasutage ühtegi muud vahelduvvooluadapterit.

Pistiku polaarsus
Ühendage vahelduvvooluadapter lähedalasuvasse vahelduvvoolu väljundisse. Probleemi korral eemaldage kohe vahelduvvoolu pistikupesast.
Ärge asetage vahelduvvooluadapterit raamaturiiulile ega piiratud kohta, näiteks kappi.
Tulekahju või elektrilöögi vältimiseks ärge kasutage vahelduvvooluadapterit kohas, kus on vedelikku või niiskust. Lisaks ärge asetage vahelduvvooluadapterile vedelikuga täidetud anumaid, näiteks vaase jne.

Süsteemi ühendamine

(Vaata joonist C)

Ühendage satelliitkõlarid (L/R) subwooferiga.
Mõlemat satelliitkõlarit saab kasutada parema ja vasaku kanali jaoks. Subwooferiga ühendamisel väljastab Rch pesaga ühendatud kõlar parempoolse kanali heli ja Lch pesaga ühendatud kõlar vasakpoolse kanali heli.
Asetage Rch pesaga ühendatud satelliitkõlar paremale ja Lch pesaga ühendatud satelliitkõlar vasakule.
Ühendage süsteem allikaseadmega.
Kasutage ühendamiseks helikaablit.

Kui süsteem on ühendatud allikaseadme monopesaga
Heli ei pruugi tulla Rch pesaga ühendatud satelliitkõlarist.
Märkused

Kui arvuti helitugevuse reguleerimine (peamine helitugevus, WAV helitugevus jne) on madal, võib heli olla ebapiisav. Sel juhul suurendage arvuti heli. Üksikasju helitugevuse reguleerimise kohta oma arvutis leiate selle kasutusjuhendist.
Veenduge, et helikaabli ja allikaseadme pesa ühendus on korralikult tehtud.
Kui ühendate süsteemi seadme kaudu, millel on sisseehitatud raadio või tuuner, ei pruugi raadiosaateid või teleri heli vastu võtta või tundlikkus võib oluliselt väheneda.
Kui eemaldate helikaabli, kui allikaseade (arvuti jne) töötab, võivad ootamatu valju heli tõttu seadmed või teie kõrvad kahjustada saada. Enne helikaabli allikaseadmest eemaldamist vähendage kindlasti allikaseadme (arvuti jne) helitugevust ja lülitage süsteem välja.

Heli kuulamine

Esmalt keerake selle süsteemi helitugevus maha. Kui ühendate süsteemi kõrvaklappide väljundiga, keerake allikaseadme helitugevus maha.

Sisselülitamiseks vajutage nuppu.
Toiteindikaator süttib.
Käivitage allikaseadme taasesitus.
Reguleerige helitugevust.
VOLUME (helitugevuse) nupp: Reguleerib üldist helitugevust.
BASS (bassikõlari) nupp: Reguleerib bassikõlari madalat tooni.
Pärast kasutamist väljalülitamiseks vajutage nuppu.
Toiteindikaator kustub.

Bassikõlari helitugevuse reguleerimiseks
Bassikõlari helitugevuse reguleerimiseks keerake subwooferi BASS (bassikõlari) nuppu. Süsteemi kahjustamise vältimiseks seadke bassikõlari helitugevus moonutamata tasemele.
Märkused

Kui allikaseadmel on bassivõimenduse funktsioon või ekvalaiseri funktsioon, seadke see välja. Kui need funktsioonid on sisse lülitatud, võib heli olla moonutatud.
Kuigi see süsteem on mõeldud kasutamiseks arvuti või kaasaskantava heliseadmega, võib satelliitkõlari heli helitugevuse seadistusest, operatsioonisüsteemi tarkvarast ja ühendatud seadmetest olenevalt peatuda, kui süsteemi helitugevus ja bassikõlari helitugevus on kõrged. Selle põhjuseks on kaitselülitus ja see ei ole rike. Kasutamise ajal vähendage helitugevust ja bassikõlari helitugevust.

Süsteemi automaatne sisse/välja lülitamine

Kuidas automaatse toite funktsioon töötab

See funktsioon on saadaval ainult siis, kui nupp on ON (sees) asendis.
Signaali sisestamisel lülitub süsteem automaatselt sisse.
Kui umbes 25 minuti jooksul või kauem* signaali ei sisestata, lülitub süsteem automaatselt välja.

* See võib varieeruda sõltuvalt süsteemi kasutusviisist.
Märkused

Kui sisendsignaali tase on liiga madal, ei lülitu süsteem automaatselt sisse.
Kui läheduses on mikrolaineid genereeriv seade, näiteks mobiiltelefon, võib seade süsteemi tahtmatult sisse lülitada.
Kui süsteemiga on ühendatud mobiiltelefon, võib müra või sissetulev kõne süsteemi tahtmatult sisse lülitada. Mobiiltelefoni ühendamisel lülitage süsteem käsitsi sisse/välja nupuga.
Süsteem ei pruugi vastuvõetud müra tõttu automaatselt välja lülituda, olenevalt allikaseadmest.
Kui ühtegi seadet pole ühendatud, ei pruugi süsteem automaatselt välja lülituda või võib see tahtmatult sisse lülituda.
Sisendsignaali algust ei pruugi sisendsignaali tasemest olenevalt kuulda.
Kui jätate süsteemi järelevalveta, vajutage rikke vältimiseks nuppu OFF (väljas) asendisse.
Kui toide lülitatakse automaatselt välja, jääb nupp sisse, kuid toiteindikaator kustub. Süsteem lülitub automaatselt sisse pärast sisendsignaali (näiteks muusikasignaali) vastuvõtmist ja seejärel süttib toiteindikaator. Isegi kui sisendsignaali (nt muusikasignaali) pole, saate sisse lülitada, lülitades selle välja ja seejärel uuesti sisse. Kui umbes 25 minuti jooksul või kauem signaali ei sisestata, lülitub süsteem uuesti automaatselt välja.

Veaotsing

Kui teil peaks oma kõlarisüsteemiga probleeme tekkima, vaadake järgmist loendit ja võtke soovitatud meetmed. Kui probleem püsib, pöörduge lähima Sony edasimüüja poole.

Heli puudub

Kontrollige, kas nii see süsteem kui ka allikaseade on sisse lülitatud.
Suurendage süsteemi helitugevust.
Suurendage allikaseadme helitugevust nii kõrgele kui võimalik enne moonutuste algust. Üksikasju helitugevuse reguleerimise kohta leiate seadmega kaasas olevast kasutusjuhendist.
Veenduge, et kõik ühendused on õigesti tehtud.
Kui teie arvuti helitugevuse reguleerimise vaigistusfunktsioon on seatud, tühistage see.
Ühendage helikaabel süsteemist ja arvutist või allikaseadmest lahti; seejärel ühendage helikaabel kindlalt süsteemi INPUT (sisendi) pesaga ja arvuti või allikaseadme kõrvaklappide pesaga (stereo mini pesa).

Madal helitugevus

Suurendage allikaseadme helitugevust nii kõrgele kui võimalik enne moonutuste algust. Üksikasju helitugevuse reguleerimise kohta leiate seadmega kaasas olevast kasutusjuhendist.
Suurendage süsteemi helitugevust.
Veenduge, et teie arvuti heli tasakaal on seatud keskele.
Ühendage helikaabel süsteemist ja arvutist või allikaseadmest lahti; seejärel ühendage helikaabel kindlalt süsteemi INPUT (sisendi) pesaga ja arvuti või allikaseadme kõrvaklappide pesaga (stereo mini pesa).

Moonutatud heli

Vähendage allikaseadme helitugevust punktini, kus heli pole enam moonutatud. Üksikasju helitugevuse reguleerimise kohta leiate seadmega kaasas olevast kasutusjuhendist.
Kui allikaseadmel on bassivõimenduse funktsioon, seadke see välja.
Vähendage süsteemi helitugevust.

Süsteemi väljundis on sumin või müra.

Veenduge, et kõik ühendused on õigesti tehtud.
Veenduge, et ühtegi heliseadet pole teleri lähedale paigutatud.

Toiteindikaatori heledus on ebastabiilne.

Toiteindikaatori heledus võib helitugevuse suurendamisel muutuda ebastabiilseks.

Heli tuleb ainult ühest satelliitkõlarist.

Kui ühendate süsteemi allikaseadme monopesaga, võib heli tulla ainult ühest satelliitkõlarist.

Tehnilised andmed

Kõlari osa

Kõlarisüsteem
Satelliitkõlar (2): 46 mm (1 13/16 tolli), täisvahemik, magnetiliselt varjestatud
Subwoofer (1): 95 mm (3 3/4 tolli)

Korpuse tüüp
Satelliitkõlar: suletud
Subwoofer: bassirefleks

Takistus
Satelliitkõlar: 10 Ω
Subwoofer: 5 Ω

Võimendi osa

Võimsus
Satelliitkõlar: 7 W + 7 W (10% T.H.D., 1 kHz, 10 Ω)
Subwoofer: 13 W (10% T.H.D., 100 Hz, 5 Ω)

Sisend
Stereo mini pesa × 1
Sisendi takistus
5 kΩ (sagedusel 1 kHz)

Üldine

Toide
DC 12 V (kaasasolev vahelduvvooluadapter)

Mõõtmed (l/k/s)
Satelliitkõlar: u 94 × 176 × 119 mm (3 ³/₄ × 7 × 4 ³/₄ tolli)
Subwoofer: u 200 × 196 × 213 mm (7 ⁷/₈ × 7 ³/₄ × 8 ¹/₂ tolli)

Mass
Satelliitkõlar: u 400 g (14 untsi)
Subwoofer: u 1300 g (2 naela 14 untsi)

Kaasasolevad tarvikud

Vahelduvvooluadapter (AC-E1215) (1)
Kasutusjuhend (1)
Helikaabel (stereo-mini pistik stereo-mini pistik, u 2 m, 78 ³/₄ tolli) (1)
Kujundust ja tehnilisi andmeid võidakse ette teatamata muuta.
