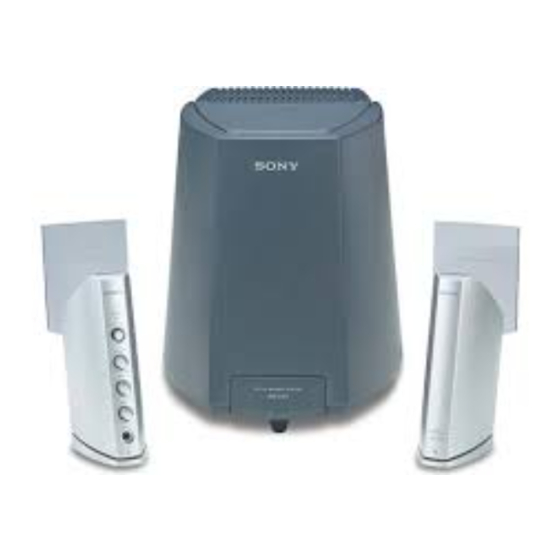

SONY SRS-D313 - Aktiivse kõlarisüsteemi kasutusjuhend

HOIATUS

Tulekahju või elektrilöögi ohu vältimiseks ärge jätke seadet vihma või niiskuse kätte.
Elektrilöögi vältimiseks ärge avage korpust. Laske hooldustöid teha ainult kvalifitseeritud personalil.
Tulekahju vältimiseks ärge katke seadme ventilatsiooni ajalehtede, laudlinade, kardinate jms-ga. Ärge asetage seadmele põlevaid küünlaid.
Tulekahju või elektrilöögi ohu vältimiseks ärge asetage seadmele vedelikuga täidetud esemeid, näiteks vaase.

Ärge paigaldage seadet piiratud ruumi, näiteks raamaturiiulisse või sisseehitatud kappi.

Teid hoiatatakse, et kõik muudatused või modifikatsioonid, mis ei ole selles juhendis selgesõnaliselt heaks kiidetud, võivad tühistada teie õiguse seda seadet kasutada.

TEADE USA KLIENDIDELE

ELEKTRILÖÖGI OHT
ÄRGE AVAGE

ELEKTRILÖÖGI OHTU VÄHENDAMISEKS,
ÄRGE EEMALDAGE KAANT (VÕI TAGUMIST OSA).
SEES EI OLE KASUTAJA POOLT HOOLDATAVAID OSI.
HOOLDUSTÖÖDEKS PÖÖRDUGE KVALIFITSEERITUD HOOLDUSPERSONALI POOLE.

See sümbol on mõeldud kasutaja hoiatamiseks isoleerimata "ohtliku pinge" olemasolu eest toote korpuses, mis võib olla piisavalt suur, et kujutada endast elektrilöögi ohtu inimestele.

See sümbol on mõeldud kasutaja hoiatamiseks oluliste kasutus- ja hooldusjuhiste (hooldustööde) olemasolu eest seadmega kaasas olevas kirjanduses.

Kanada klientidele

ELEKTRILÖÖGI VÄLTIMISEKS SOBITAGE PISTIKU LAI TERMIK LAIA PILUGA, SISESTAGE TÄIELIKULT.

Ettevaatusabinõud

Ohutusest

Nimipilt, mis näitab tööpinget, energiatarvet jne, asub väliskülje põhjas.

• Enne süsteemi kasutamist veenduge, et süsteemi tööpinge on identne teie kohaliku toiteallika pingega.

• Seade ei ole vahelduvvoolu toiteallikast (vooluvõrgust) lahti ühendatud, kui see on ühendatud seinakontakti, isegi kui seade ise on välja lülitatud.
• Ühendage süsteem seinakontaktist lahti, kui seda ei kasutata pikema aja jooksul. Juhtme lahtiühendamiseks tõmmake juhtmest, haarates pistikust. Ärge kunagi tõmmake juhtmest ennast.
• Kui süsteemi peaks kukkuma vedelikku või tahkeid esemeid, ühendage süsteemi toitejuhe lahti ja laske süsteemi enne edasist kasutamist kvalifitseeritud personalil kontrollida.
• Vahelduvvoolu toitejuhet tohib vahetada ainult kvalifitseeritud teeninduses.
• Tõhusa soojuse hajutamise tagamiseks veenduge, et wooferi taga oleks piisavalt ruumi. Samuti vältige esemete asetamist seadmele.

Kasutamisest

• Ärge kasutage kõlarisüsteemi pideva võimsusega, mis ületab süsteemi maksimaalset sisendvõimsust.
• Paljaste kõlarikaablite kokkupuude kõlariklemmidel võib põhjustada lühise.
• Enne ühendamist lülitage kõlarisüsteem, arvuti ja helikomponent välja, et vältida kõlarisüsteemi kahjustamist.
• Helitugevust ei tohiks keerata moonutuste punktini.

Kui märkate lähedalasuval arvutimonitoril värvide ebakorrapärasusi
See kõlarisüsteem on magnetiliselt varjestatud, et seda saaks paigaldada teie monitori lähedale. Siiski võib teatud tüüpi monitoridel ikkagi täheldada värvide ebakorrapärasusi.

Kui märkate värvide ebakorrapärasusi...

• Lülitage arvutimonitor korraks välja ja seejärel lülitage see 15–30 minuti pärast uuesti sisse.

Kui värvide ebakorrapärasusi jälle märkate...

• Asetage kõlarid arvutimonitorist kaugemale.

Kui tekib ulgumine

Paigutage kõlarid ümber või keerake vasaku kõlari helitugevust maha.

Paigutamisest

• Ärge asetage kõlareid kaldu.
• Ärge asetage kõlareid kohtadesse, mis on:
  • Äärmiselt kuumad või külmad
  • Tolmused või määrdunud
  • Väga niisked
  • Vibratsioonide all
  • Otsese päikesevalguse all

Puhastamisest

Puhastage kõlari ja bassikõlari korpuseid pehme lapiga, mis on kergelt niisutatud pehme pesuvahendi lahuse või veega. Ärge kasutage mingeid abrasiivseid padjakesi, küürimispulbreid ega lahusteid, nagu alkohol või bensiin.

Kui teil on oma kõlarisüsteemi kohta küsimusi või probleeme, pidage nõu lähima Sony edasimüüjaga.

Süsteemi ühendamine

1. Kinnitage reflektor kõlarite külge.

2. Ühendage vasaku kõlari 8 kontaktiga pistik tagapaneeli pesaga, joondades vastavad nooled.

3. Ühendage bassikõlar seinakontakti.
4. Ühendage CD Walkman, arvuti jne vasaku kõlari INPUT (sisend) pesaga.
5. Asetage kõlarid paika.


Heli kuulamine

Esmalt keerake vasaku kõlari helitugevus maha. Helitugevus peaks olema minimaalne, enne kui hakkate programmi allikat esitama.

1. Vajutage vasakul kõlaril nuppu POWER (toide).
   POWER (toide) indikaator süttib roheliselt.
   Euroopa mudelite puhul
   Vajutage bassikõlaril nuppu POWER (toide), et see sisse lülitada, ja seejärel vajutage vasakul kõlaril nuppu OPERATE (käivita). OPERATE (käivita) indikaator süttib roheliselt.
   Süsteemi peamine toiteallikas on bassikõlar. Kui bassikõlari toide on välja lülitatud, ei tööta süsteem isegi siis, kui nuppu OPERATE (käivita) vajutatakse.
2. Pöörake INPUT (sisend), et valida 1/2.
   Saate nautida segatud heli INPUT (sisend) 1 ja 2 kaudu.
3. Esitage programmi allikat.

Helitugevuse reguleerimiseks
Pöörake VOLUME (helitugevus).

Bassikõlari reguleerimiseks
Pöörake BASS (bass), et reguleerida bassi helitugevust.
Seadke helitugevus vastavalt oma eelistustele vastavalt programmi allikale.

Kõrvaklappide kasutamine
Ühendage kõrvaklapid PHONES (kõrvaklapid) pesaga.

Märkused

• Kvaliteetse heli nautimiseks ärge keerake bassi helitugevust liiga kõrgeks.
• Kõrvaklappide kasutamisel ei saa bassi helitugevust reguleerida.

Veaotsing

Kui teil tekib oma kõlarisüsteemiga probleem, vaadake järgmist loendit ja võtke näidatud meetmed. Kui probleem püsib, pidage nõu lähima Sony edasimüüjaga.

Kõlarisüsteemist ei tule heli

• Veenduge, et kõik ühendused on õigesti tehtud.
• Veenduge, et vasaku kõlari ja ühendatud komponendi helitugevus on korralikult üles keeratud.
• Kontrollige, kas kõrvaklapid on ühendatud. Kui on, ühendage need lahti.

Bassikõlari heli väljundis on moonutusi

• Keerake ühendatud komponendi helitugevust maha. Või kui ühendatud komponendil on bassi võimenduse funktsioon, seadke see välja.
• Pöörake sellel seadmel nuppu BASS (bass), et vähendada bassi helitugevust.

Kõlari väljundis on sumin või müra

• Veenduge, et kõik ühendused on õigesti tehtud.
• Veenduge, et ükski helikomponent ei oleks telerile liiga lähedal.

Heli on ootamatult peatunud

Veenduge, et kõik ühendused on õigesti tehtud.

Tehnilised andmed

Esikõlarid
Kõlarisüsteem Täisvahemik, magnetiliselt varjestatud
Kõlarielemendid 3,9 cm, koonuse tüüp
Korpuse tüüp Bassirefleks
Takistus 8 Ω
Võimsuse taluvus 5 vatti
Maksimaalne sisendvõimsus 10 vatti
Tundlikkuse tase 80 dB (1 W, 1 m)
Mõõtmed (l/k/s) U. 72 × 179 × 108 mm (2 7 / 8 × 7 1 / 8 × 4 3 / 8
Mass U. 265 g (9 oz.) (Lch), u. 220 g (8 oz.) (Rch)
Juhtme pikkus U. 2 m
Sisendtakistus 4,7 kΩ (sagedusel 1 kHz)
Sisend LINE IN (liinisisend) 1, 2
Väljund PHONES (kõrvaklapid)

Bassikõlar
Kõlarisüsteem Aktiivne bassikõlar, magnetiliselt varjestatud
Kõlarielement 10 cm, koonuse tüüp
Korpuse tüüp Bassirefleks
Takistus 8 Ω
Võimsuse taluvus 20 vatti
Maksimaalne sisendvõimsus 40 vatti
Tundlikkuse tase 83 db (1 W, 1 m)
Mõõtmed (l/k/s) U. 214 × 254 × 290 mm (8 1 / 2 × 10 × 11 1 / 2 tolli)
Mass U. 3300 g (7 naela 4 untsi)

Võimendi osa
Nimiväljund:
Wooferi osa 20 W <10% T.H.D., 100 Hz, 8 Ω>
Keskmise ja kõrge sageduse osa 5 W + 5 W <10% T.H.D., 1 kHz 8 Ω>
Kokku 30 W

Üldine
Energiatarve 29 W
Juhtme pikkus U. 2 m (adapterikaabel)

Kaasasolevad tarvikud
Heliühenduskaabel (1)

Valikulised tarvikud
Ühenduskaabel RK-G136

Kujundus ja tehnilised andmed võivad muutuda ilma ette teatamata.
