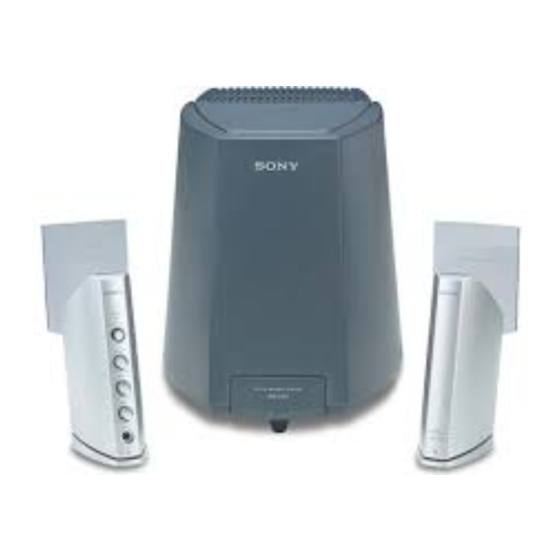

SONY SRS-D313 - Ръководство за активна система от високоговорители

ПРЕДУПРЕЖДЕНИЕ

За да предотвратите опасност от пожар или токов удар, не излагайте устройството на дъжд или влага.
За да избегнете токов удар, не отваряйте корпуса. Обърнете се за обслужване само към квалифициран персонал.
За да предотвратите пожар, не покривайте вентилацията на апарата с вестници, покривки за маса, завеси и др. Не поставяйте запалени свещи върху апарата.
За да предотвратите опасност от пожар или токов удар, не поставяйте предмети, пълни с течности, като вази, върху апарата.

Не инсталирайте уреда в затворено пространство, като библиотека или вграден шкаф.

Предупреждаваме ви, че всякакви промени или модификации, които не са изрично одобрени в това ръководство, могат да анулират правото ви да работите с това оборудване.

ЗАБЕЛЕЖКА ЗА КЛИЕНТИТЕ В САЩ

РИСК ОТ ТОКОВ УДАР
НЕ ОТВАРЯЙТЕ

ЗА ДА НАМАЛИТЕ РИСКА ОТ ТОКОВ УДАР,
НЕ СВАЛЯЙТЕ КАПАКА (ИЛИ ЗАДНИЯ).
ВЪТРЕ НЯМА ЧАСТИ, КОИТО МОГАТ ДА СЕ ОБСЛУЖВАТ ОТ ПОТРЕБИТЕЛЯ.
ОБЪРНЕТЕ СЕ КЪМ КВАЛИФИЦИРАН СЕРВИЗЕН ПЕРСОНАЛ ЗА ОБСЛУЖВАНЕ.

Този символ има за цел да предупреди потребителя за наличието на неизолирано "опасно напрежение" в корпуса на продукта, което може да бъде с достатъчна величина, за да представлява риск от токов удар за хората.

Този символ има за цел да предупреди потребителя за наличието на важни инструкции за експлоатация и поддръжка (обслужване) в литературата, придружаваща уреда.

За клиентите в Канада

ЗА ДА ПРЕДОТВРАТИТЕ ТОКОВ УДАР, СЪОБРАЗЕТЕ ШИРОКАТА ПЛАСТИНА НА ЩЕПСЕЛА С ШИРОКИЯ ОТВОР, ПОСТАВЕТЕ НАПЪЛНО.

Предпазни мерки

Относно безопасността

Табелката, указваща работното напрежение, консумацията на енергия и т.н., се намира на долната външна страна.

• Преди да използвате системата, се уверете, че работното напрежение на системата е идентично с това на местното захранване.

• Устройството не е изключено от източника на променлив ток (мрежата), докато е свързано към контакта, дори ако самото устройство е изключено.
• Изключете системата от контакта, ако няма да се използва за продължителен период от време. За да изключите кабела, издърпайте го, като хванете щепсела. Никога не дърпайте самия кабел.
• Ако някаква течност или твърд предмет попадне в системата, изключете захранващия кабел на системата и я проверете от квалифициран персонал, преди да я използвате допълнително.
• Захранващият кабел трябва да се сменя само в квалифициран сервиз.
• За ефективно разсейване на топлината се уверете, че има достатъчно място зад високоговорителя за ниски честоти. Също така, избягвайте да поставяте предмети върху устройството.

Относно работата

• Не използвайте системата от високоговорители с непрекъсната мощност, надвишаваща максималната входна мощност на системата.
• Контактът между голи проводници на високоговорителите на клемите на високоговорителите може да доведе до късо съединение.
• Преди да свържете, изключете системата от високоговорители, компютъра и аудио компонента, за да избегнете повреда на системата от високоговорители.
• Нивото на звука не трябва да се увеличава до точката на изкривяване.

Ако срещнете цветови нередности на близък компютърен монитор
Тази система от високоговорители е магнитно екранирана, за да позволи инсталирането й близо до вашия монитор. Въпреки това, цветови нередности все още могат да се наблюдават на някои видове монитори.

Ако се наблюдава цветово несъответствие...

• Изключете компютърния монитор веднъж, след което го включете отново след 15 до 30 минути.

Ако цветовото несъответствие се наблюдава отново...

• Поставете високоговорителите по-далеч от компютърния монитор.

Ако се появи виене

Преместете високоговорителите или намалете силата на звука на левия високоговорител.

Относно поставянето

• Не поставяйте високоговорителите в наклонено положение.
• Не поставяйте високоговорителите на места, които са:
  • Изключително горещи или студени
  • Прашни или мръсни
  • Много влажни
  • Подложени на вибрации
  • Подложени на пряка слънчева светлина

Относно почистването

Почистете корпусите на високоговорителите и субуфера с мека кърпа, леко навлажнена с мек разтвор на препарат или вода. Не използвайте никакъв вид абразивна подложка, абразивен прах или разтворител като алкохол или бензин.

Ако имате въпроси или проблеми относно вашата система от високоговорители, моля, консултирайте се с най-близкия дилър на Sony.

Свързване на системата

1. Прикрепете рефлектора към високоговорителите.

2. Свържете 8-пиновия щепсел на кабела на левия високоговорител към жака на задния панел, като подравните съответните стрелки.

3. Свържете субуфера към контакта.
4. Свържете CD walkman, PC и т.н. към INPUT жака на левия високоговорител.
5. Поставете високоговорителите.


Слушане на звук

Първо, намалете силата на звука на левия високоговорител. Силата на звука трябва да бъде настроена на минимум, преди да започнете да възпроизвеждате програмния източник.

1. Натиснете POWER (захранване) на левия високоговорител.
   Индикаторът POWER (захранване) светва в зелено.
   За европейските модели
   Натиснете POWER (захранване) на субуфера, за да го включите, и след това натиснете OPERATE (работи) на левия високоговорител. Индикаторът OPERATE (работи) светва в зелено.
   Основният източник на захранване на системата е субуферът. Когато захранването на субуфера е изключено, системата не работи, дори ако е натиснат OPERATE (работи).
2. Завъртете INPUT (вход), за да изберете 1/2.
   Можете да се насладите на смесения звук от INPUT (вход) 1 и 2.
3. Възпроизведете програмния източник.

За да регулирате силата на звука
Завъртете VOLUME (сила на звука).

За да регулирате субуфера
Завъртете BASS (бас), за да регулирате силата на баса.
Задайте нивото на звука, което най-добре отговаря на вашите предпочитания според програмния източник.

Използване на слушалки/наушници
Свържете слушалките/наушниците към PHONES (слушалки) жака.

Бележки

• За да се насладите на висококачествен звук, не увеличавайте твърде много силата на баса.
• Когато използвате слушалки, не можете да регулирате силата на баса.

Отстраняване на неизправности

Ако срещнете проблем с вашата система от високоговорители, проверете следния списък и вземете посочените мерки. Ако проблемът продължава, консултирайте се с най-близкия дилър на Sony.

Няма звук от системата от високоговорители

• Уверете се, че всички връзки са направени правилно.
• Уверете се, че силата на звука на левия високоговорител и свързания компонент са увеличени правилно.
• Проверете дали са свързани слушалки. Ако са, изключете ги.

Има изкривяване в звуковия изход на субуфера

• Намалете нивото на звука на свързания компонент. Или, ако свързаният компонент има функция за усилване на баса, изключете я.
• Завъртете BASS (бас) на това устройство, за да намалите силата на баса.

Има бръмчене или шум в изхода на високоговорителите

• Уверете се, че всички връзки са направени правилно.
• Уверете се, че никой от аудио компонентите не е поставен твърде близо до телевизора.

Звукът внезапно спря

Уверете се, че всички връзки са направени правилно.

Спецификации

Предни високоговорители
Система от високоговорители Пълен обхват, магнитно екранирани
Високоговорители 3,9 cm, конусен тип
Тип корпус Бас рефлекс
Импеданс 8 Ω
Капацитет на мощността 5 вата
Максимална входна мощност 10 вата
Ниво на чувствителност 80 dB (1 W, 1 m)
Размери (ш/в/д) Прибл. 72 × 179 × 108 mm (2 7 / 8 × 7 1 / 8 × 4 3 / 8
Маса Прибл. 265 g (9 oz.) (Lch), прибл. 220 g (8 oz.) (Rch)
Дължина на кабела Прибл. 2 m
Входен импеданс 4.7 kΩ (при 1 kHz)
Вход LINE IN (линеен вход) 1, 2
Изход PHONES (слушалки)

Субуфер
Система от високоговорители Активен субуфер, магнитно екраниран
Високоговорител 10 cm, конусен тип
Тип корпус Бас рефлекс
Импеданс 8 Ω
Капацитет на мощността 20 вата
Максимална входна мощност 40 вата
Ниво на чувствителност 83 db (1 W, 1 m)
Размери (ш/в/д) Прибл. 214 × 254 × 290 mm (8 1 / 2 × 10 × 11 1 / 2 in.)
Маса Прибл. 3,300 g (7 lb. 4 oz.)

Секция усилвател
Номинална мощност:
Секция за ниски честоти 20 W <10% T.H.D., 100 Hz, 8 Ω>
Секция за средни и високи честоти 5 W + 5 W <10% T.H.D., 1 kHz 8 Ω>
Общо 30 W

Общи
Консумация на енергия 29 W
Дължина на кабела Прибл. 2 m (кабел на адаптера)

Предоставени аксесоари
Аудио свързващ кабел (1)

Допълнителни аксесоари
Свързващ кабел RK-G136

Дизайнът и спецификациите подлежат на промяна без предизвестие.
