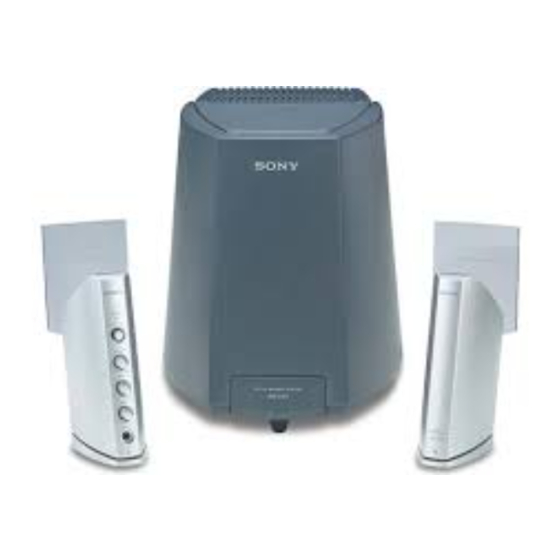

SONY SRS-D313 - Εγχειρίδιο Συστήματος Ενεργών Ηχείων

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για να αποφύγετε τον κίνδυνο πυρκαγιάς ή ηλεκτροπληξίας, μην εκθέτετε τη μονάδα σε βροχή ή υγρασία.
Για να αποφύγετε ηλεκτροπληξία, μην ανοίγετε το περίβλημα. Αναθέστε το σέρβις μόνο σε εξειδικευμένο προσωπικό.
Για να αποφύγετε πυρκαγιά, μην καλύπτετε τον αερισμό της συσκευής με εφημερίδες, τραπεζομάντηλα, κουρτίνες κ.λπ. Μην τοποθετείτε αναμμένα κεριά στη συσκευή.
Για να αποφύγετε τον κίνδυνο πυρκαγιάς ή ηλεκτροπληξίας, μην τοποθετείτε αντικείμενα γεμάτα με υγρά, όπως βάζα, στη συσκευή.

Μην εγκαθιστάτε τη συσκευή σε περιορισμένο χώρο, όπως βιβλιοθήκη ή εντοιχισμένο ντουλάπι.

Προειδοποιείστε ότι οποιεσδήποτε αλλαγές ή τροποποιήσεις δεν εγκρίνονται ρητά σε αυτό το εγχειρίδιο θα μπορούσαν να ακυρώσουν την εξουσιοδότησή σας να χειρίζεστε αυτόν τον εξοπλισμό.

ΕΙΔΟΠΟΙΗΣΗ ΓΙΑ ΤΟΥΣ ΠΕΛΑΤΕΣ ΣΤΙΣ ΗΠΑ

ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ
ΜΗΝ ΑΝΟΙΓΕΤΕ

ΓΙΑ ΝΑ ΜΕΙΩΣΕΤΕ ΤΟΝ ΚΙΝΔΥΝΟ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ,
ΜΗΝ ΑΦΑΙΡΕΙΤΕ ΤΟ ΚΑΛΥΜΜΑ (Ή ΤΟ ΠΙΣΩ ΜΕΡΟΣ).
ΔΕΝ ΥΠΑΡΧΟΥΝ ΕΣΩΤΕΡΙΚΑ ΕΞΑΡΤΗΜΑΤΑ ΠΟΥ ΕΠΙΔΙΟΡΘΩΝΟΝΤΑΙ ΑΠΟ ΤΟΝ ΧΡΗΣΤΗ.
ΑΝΑΘΕΣΤΕ ΤΟ ΣΕΡΒΙΣ ΣΕ ΕΞΕΙΔΙΚΕΥΜΕΝΟ ΠΡΟΣΩΠΙΚΟ ΣΕΡΒΙΣ.

Αυτό το σύμβολο προορίζεται να ειδοποιήσει τον χρήστη για την παρουσία μη μονωμένης "επικίνδυνης τάσης" εντός του περιβλήματος του προϊόντος που μπορεί να είναι επαρκούς μεγέθους ώστε να συνιστά κίνδυνο ηλεκτροπληξίας για τα άτομα.

Αυτό το σύμβολο προορίζεται να ειδοποιήσει τον χρήστη για την παρουσία σημαντικών οδηγιών λειτουργίας και συντήρησης (σέρβις) στη βιβλιογραφία που συνοδεύει τη συσκευή.

Για τους πελάτες στον Καναδά

ΓΙΑ ΝΑ ΑΠΟΦΥΓΕΤΕ ΤΗΝ ΗΛΕΚΤΡΟΠΛΗΞΙΑ, ΤΑΙΡΙΑΞΤΕ ΤΗΝ ΕΥΡΕΙΑ ΛΑΜΑ ΤΟΥ ΒΥΣΜΑΤΟΣ ΜΕ ΤΗΝ ΕΥΡΕΙΑ ΥΠΟΔΟΧΗ, ΕΙΣΑΓΕΤΕ ΠΛΗΡΩΣ.

Προφυλάξεις

Για την ασφάλεια

Η πινακίδα που υποδεικνύει την τάση λειτουργίας, την κατανάλωση ισχύος κ.λπ. βρίσκεται στο κάτω εξωτερικό μέρος.

• Πριν θέσετε σε λειτουργία το σύστημα, βεβαιωθείτε ότι η τάση λειτουργίας του συστήματος είναι ίδια με αυτή της τοπικής σας παροχής ρεύματος.

• Η μονάδα δεν αποσυνδέεται από την πηγή τροφοδοσίας AC (ρεύμα) όσο είναι συνδεδεμένη στην πρίζα, ακόμη και αν η ίδια η μονάδα έχει απενεργοποιηθεί.
• Αποσυνδέστε το σύστημα από την πρίζα εάν δεν πρόκειται να χρησιμοποιηθεί για μεγάλο χρονικό διάστημα. Για να αποσυνδέσετε το καλώδιο, τραβήξτε το καλώδιο πιάνοντας το φις. Μην τραβάτε ποτέ το ίδιο το καλώδιο.
• Εάν πέσει οποιοδήποτε υγρό ή στερεό αντικείμενο στο σύστημα, αποσυνδέστε το καλώδιο τροφοδοσίας του συστήματος και ζητήστε από εξειδικευμένο προσωπικό να ελέγξει το σύστημα πριν το χρησιμοποιήσετε περαιτέρω.
• Το καλώδιο τροφοδοσίας AC θα πρέπει να αλλάζεται μόνο σε εξειδικευμένο κατάστημα σέρβις.
• Για αποτελεσματική απαγωγή θερμότητας, βεβαιωθείτε ότι υπάρχει αρκετός χώρος στο πίσω μέρος του γούφερ. Επίσης, αποφύγετε να τοποθετείτε αντικείμενα στη μονάδα.

Κατά τη λειτουργία

• Μην οδηγείτε το σύστημα ηχείων με συνεχή ισχύ που υπερβαίνει τη μέγιστη ισχύ εισόδου του συστήματος.
• Η επαφή μεταξύ γυμνών καλωδίων ηχείων στις ακροδέκτες των ηχείων μπορεί να οδηγήσει σε βραχυκύκλωμα.
• Πριν συνδέσετε, απενεργοποιήστε το σύστημα ηχείων, τον υπολογιστή και το ηχητικό στοιχείο για να αποφύγετε την πρόκληση ζημιάς στο σύστημα ηχείων.
• Η στάθμη έντασης δεν πρέπει να αυξηθεί στο σημείο παραμόρφωσης.

Εάν αντιμετωπίσετε χρωματική ανωμαλία σε μια κοντινή οθόνη υπολογιστή
Αυτό το σύστημα ηχείων είναι μαγνητικά θωρακισμένο για να επιτρέπει την εγκατάστασή του κοντά στην οθόνη σας. Ωστόσο, χρωματικές ανωμαλίες μπορεί να παρατηρηθούν σε ορισμένους τύπους οθονών.

Εάν παρατηρηθεί χρωματική ανωμαλία...

• Απενεργοποιήστε την οθόνη του υπολογιστή μία φορά και, στη συνέχεια, ενεργοποιήστε την ξανά μετά από 15 έως 30 λεπτά.

Εάν παρατηρηθεί ξανά χρωματική ανωμαλία...

• Τοποθετήστε τα ηχεία πιο μακριά από την οθόνη του υπολογιστή.

Εάν προκύψει ουρλιαχτό

Αλλάξτε θέση στα ηχεία ή χαμηλώστε την ένταση στο αριστερό ηχείο.

Κατά την τοποθέτηση

• Μην τοποθετείτε τα ηχεία σε κεκλιμένη θέση.
• Μην τοποθετείτε τα ηχεία σε τοποθεσίες που είναι:
  • Εξαιρετικά ζεστές ή κρύες
  • Σκονισμένες ή βρώμικες
  • Πολύ υγρές
  • Υπόκεινται σε κραδασμούς
  • Υπόκεινται σε άμεσο ηλιακό φως

Κατά τον καθαρισμό

Καθαρίστε τα περιβλήματα των ηχείων και του subwoofer με ένα μαλακό πανί ελαφρώς βρεγμένο με ένα ήπιο διάλυμα απορρυπαντικού ή νερό. Μη χρησιμοποιείτε κανένα είδος λειαντικού επιθέματος, σκόνη καθαρισμού ή διαλύτη όπως αλκοόλ ή βενζίνη.

Εάν έχετε οποιεσδήποτε ερωτήσεις ή προβλήματα σχετικά με το σύστημα ηχείων σας, συμβουλευτείτε τον πλησιέστερο αντιπρόσωπο της Sony.

Σύνδεση του συστήματος

1. Συνδέστε τον ανακλαστήρα στα ηχεία.

2. Συνδέστε το βύσμα 8 ακίδων του καλωδίου του αριστερού ηχείου στην υποδοχή του πίσω πίνακα με τα αντίστοιχα βέλη ευθυγραμμισμένα.

3. Συνδέστε το subwoofer στην πρίζα.
4. Συνδέστε το CD walkman, τον υπολογιστή κ.λπ., στην υποδοχή INPUT στο αριστερό ηχείο.
5. Τοποθετήστε τα ηχεία.


Ακούγοντας τον ήχο

Πρώτα, χαμηλώστε την ένταση στο αριστερό ηχείο. Η ένταση πρέπει να ρυθμιστεί στο ελάχιστο πριν ξεκινήσετε την αναπαραγωγή της πηγής προγράμματος.

1. Πατήστε POWER (Ενεργοποίηση) στο αριστερό ηχείο.
   Η ένδειξη POWER (Ενεργοποίηση) ανάβει πράσινη.
   Για τα ευρωπαϊκά μοντέλα
   Πατήστε POWER (Ενεργοποίηση) στο subwoofer για να το ενεργοποιήσετε και, στη συνέχεια, πατήστε OPERATE (Λειτουργία) στο αριστερό ηχείο. Η ένδειξη OPERATE (Λειτουργία) ανάβει πράσινη.
   Η κύρια πηγή τροφοδοσίας του συστήματος παρέχεται από το subwoofer. Όταν η τροφοδοσία του subwoofer είναι απενεργοποιημένη, το σύστημα δεν λειτουργεί, ακόμη και αν πατηθεί το OPERATE (Λειτουργία).
2. Περιστρέψτε το INPUT (Είσοδος) για να επιλέξετε 1/2.
   Μπορείτε να απολαύσετε τον μικτό ήχο από τις εισόδους INPUT 1 και 2.
3. Αναπαράγετε την πηγή προγράμματος.

Για να ρυθμίσετε την ένταση
Περιστρέψτε το VOLUME (Ένταση).

Για να ρυθμίσετε το subwoofer
Περιστρέψτε το BASS (Μπάσα) για να ρυθμίσετε την ένταση των μπάσων.
Ρυθμίστε τη στάθμη έντασης ώστε να ταιριάζει καλύτερα στις προτιμήσεις σας ανάλογα με την πηγή προγράμματος.

Χρήση των ακουστικών/ψείρων
Συνδέστε τα ακουστικά/ψείρες στην υποδοχή PHONES (Ακουστικά).

Σημειώσεις

• Για να απολαύσετε ήχο υψηλής ποιότητας, μην αυξάνετε υπερβολικά την ένταση των μπάσων.
• Όταν χρησιμοποιείτε τα ακουστικά, δεν μπορείτε να ρυθμίσετε την ένταση των μπάσων.

Αντιμετώπιση προβλημάτων

Εάν αντιμετωπίσετε κάποιο πρόβλημα με το σύστημα ηχείων σας, ελέγξτε την ακόλουθη λίστα και λάβετε τα υποδεικνυόμενα μέτρα. Εάν το πρόβλημα παραμένει, συμβουλευτείτε τον πλησιέστερο αντιπρόσωπο της Sony.

Δεν υπάρχει ήχος από το σύστημα ηχείων

• Βεβαιωθείτε ότι όλες οι συνδέσεις έχουν γίνει σωστά.
• Βεβαιωθείτε ότι η ένταση στο αριστερό ηχείο και το συνδεδεμένο στοιχείο έχουν αυξηθεί σωστά.
• Ελέγξτε εάν είναι συνδεδεμένα ακουστικά. Εάν είναι, αποσυνδέστε τα.

Υπάρχει παραμόρφωση στην έξοδο ήχου του subwoofer

• Χαμηλώστε τη στάθμη έντασης στο συνδεδεμένο στοιχείο. Ή, εάν το συνδεδεμένο στοιχείο έχει τη λειτουργία ενίσχυσης μπάσων, απενεργοποιήστε την.
• Περιστρέψτε το BASS (Μπάσα) σε αυτήν τη μονάδα για να μειώσετε την ένταση των μπάσων.

Υπάρχει βουητό ή θόρυβος στην έξοδο του ηχείου

• Βεβαιωθείτε ότι όλες οι συνδέσεις έχουν γίνει σωστά.
• Βεβαιωθείτε ότι κανένα από τα ηχητικά στοιχεία δεν είναι τοποθετημένο πολύ κοντά στην τηλεόραση.

Ο ήχος έχει σταματήσει ξαφνικά

Βεβαιωθείτε ότι όλες οι συνδέσεις έχουν γίνει σωστά.

Προδιαγραφές

Μπροστινά ηχεία
Σύστημα ηχείων Πλήρους φάσματος, μαγνητικά θωρακισμένο
Μονάδες ηχείων 3,9 cm, τύπου κώνου
Τύπος περιβλήματος Bass reflex
Αντίσταση 8 Ω
Ικανότητα χειρισμού ισχύος 5 watts
Μέγιστη ισχύς εισόδου 10 watts
Επίπεδο ευαισθησίας 80 dB (1 W, 1 m)
Διαστάσεις (π/υ/β) Περίπου. 72 × 179 × 108 mm (2 7 / 8 × 7 1 / 8 × 4 3 / 8
Μάζα Περίπου. 265 g (9 oz.) (Lch), περίπου. 220 g (8 oz.) (Rch)
Μήκος καλωδίου Περίπου. 2 m
Αντίσταση εισόδου 4,7 kΩ (στα 1 kHz)
Είσοδος LINE IN 1, 2
Έξοδος PHONES (Ακουστικά)

Subwoofer
Σύστημα ηχείων Ενεργό subwoofer, μαγνητικά θωρακισμένο
Μονάδα ηχείου 10 cm, τύπου κώνου
Τύπος περιβλήματος Bass reflex
Αντίσταση 8 Ω
Ικανότητα χειρισμού ισχύος 20 watts
Μέγιστη ισχύς εισόδου 40 watts
Επίπεδο ευαισθησίας 83 db (1 W, 1 m)
Διαστάσεις (π/υ/β) Περίπου. 214 × 254 × 290 mm (8 1 / 2 × 10 × 11 1 / 2 in.)
Μάζα Περίπου. 3.300 g (7 lb. 4 oz.)

Τμήμα ενισχυτή
Ονομαστική έξοδος:
Τμήμα γούφερ 20 W <10% T.H.D., 100 Hz, 8 Ω>
Τμήμα μεσαίας και υψηλής εμβέλειας 5 W + 5 W <10% T.H.D., 1 kHz 8 Ω>
Σύνολο 30 W

Γενικά
Κατανάλωση ισχύος 29 W
Μήκος καλωδίου Περίπου. 2 m (καλώδιο προσαρμογέα)

Παρεχόμενα αξεσουάρ
Καλώδιο σύνδεσης ήχου (1)

Προαιρετικά αξεσουάρ
Καλώδιο σύνδεσης RK-G136

Ο σχεδιασμός και οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση.
