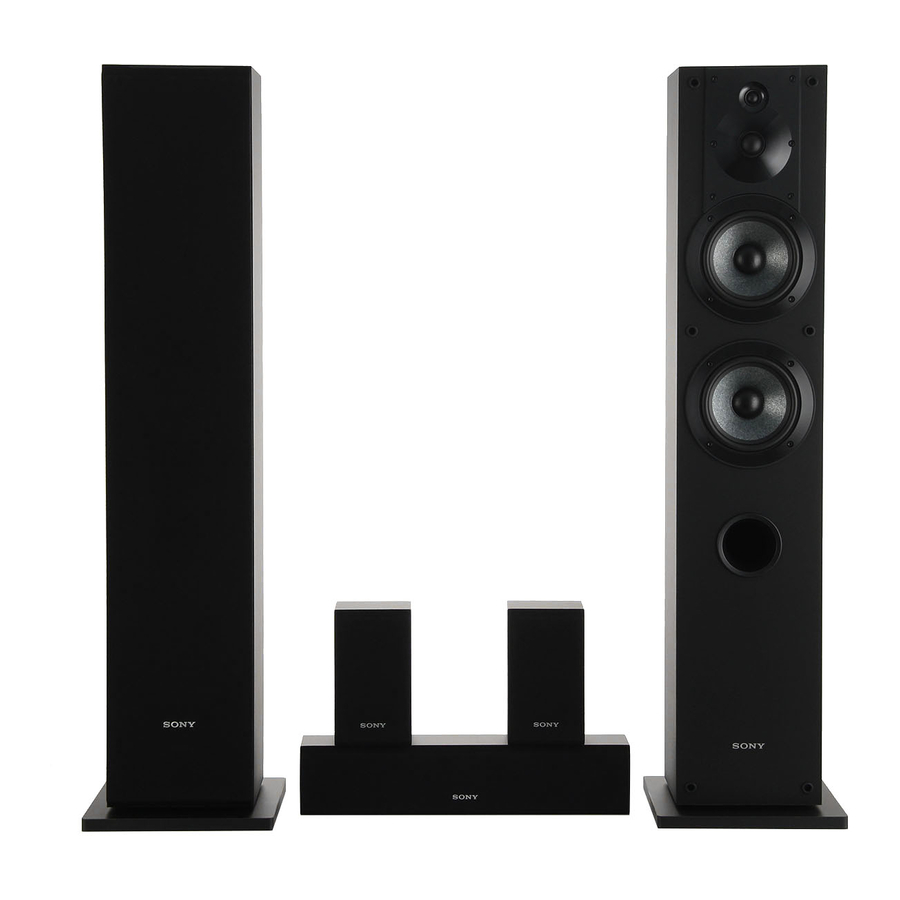

SONY SS-CS310CR - Οδηγίες Λειτουργίας Συστήματος Ηχείων

Προφυλάξεις

Για την ασφάλεια

• Πριν θέσετε σε λειτουργία το σύστημα, βεβαιωθείτε ότι η τάση λειτουργίας του συστήματος είναι ίδια με αυτή της τοπικής σας παροχής ρεύματος.
• Εάν πέσει οποιοδήποτε υγρό ή στερεό αντικείμενο στο σύστημα, αποσυνδέστε το καλώδιο ρεύματος του συστήματος και ζητήστε τον έλεγχο του συστήματος από εξειδικευμένο προσωπικό πριν το θέσετε ξανά σε λειτουργία.

Για τη λειτουργία

• Μην οδηγείτε το σύστημα ηχείων με συνεχή ισχύ που υπερβαίνει τη μέγιστη ισχύ εισόδου του συστήματος.
• Εάν η πολικότητα των συνδέσεων των ηχείων δεν είναι σωστή, οι τόνοι των μπάσων θα είναι αδύναμοι και η θέση των διαφόρων οργάνων θα είναι ασαφής.
• Η επαφή μεταξύ γυμνών καλωδίων ηχείων στις ακροδέκτες των ηχείων μπορεί να οδηγήσει σε βραχυκύκλωμα.
• Πριν από τη σύνδεση, απενεργοποιήστε τον ενισχυτή για να αποφύγετε την πρόκληση ζημιάς στο σύστημα ηχείων.
• (Μόνο για κεντρικά και περιφερειακά ηχεία) Η γρίλια του ηχείου δεν μπορεί να αφαιρεθεί. Μην επιχειρήσετε να αφαιρέσετε τη γρίλια από το σύστημα ηχείων. Εάν προσπαθήσετε να την αφαιρέσετε, μπορεί να προκαλέσετε ζημιά στο ηχείο.
• Η στάθμη της έντασης δεν πρέπει να αυξηθεί στο σημείο παραμόρφωσης.

Για την τοποθέτηση

• Μην εγκαθιστάτε τα ηχεία σε κεκλιμένη θέση.
• Μην τοποθετείτε τα ηχεία σε τοποθεσίες που είναι:
  • Εξαιρετικά ζεστές ή κρύες
  • Σκονισμένες ή βρώμικες
  • Πολύ υγρές
  • Υπόκεινται σε κραδασμούς
  • Υπόκεινται σε άμεσο ηλιακό φως
  • Κοντά σε μαγνητικές κάρτες (πιστωτικές κάρτες, κάρτες μετακίνησης, κ.λπ.)
    Οι μαγνητικές κάρτες ενδέχεται να αποτύχουν λόγω των μαγνητών στις μονάδες των ηχείων.
  • Κοντά σε τηλεοράσεις
    Τα ηχεία δεν είναι μαγνητικά θωρακισμένα. Επομένως, εάν χρησιμοποιείτε τα ηχεία κοντά σε τηλεοράσεις που βασίζονται σε CRT, εμφανίζεται σκίαση χρώματος στην οθόνη της τηλεόρασης.
• Να είστε προσεκτικοί όταν τοποθετείτε το ηχείο σε ειδικά επεξεργασμένες (κερωμένες, λαδωμένες, γυαλισμένες, κ.λπ.) επιφάνειες, καθώς μπορεί να προκληθεί λεκές ή αποχρωματισμός.

Για τον καθαρισμό

Καθαρίστε τα περιβλήματα των ηχείων με ένα μαλακό πανί ελαφρώς βρεγμένο με ένα ήπιο διάλυμα απορρυπαντικού ή νερό. Μην χρησιμοποιείτε κανένα είδος λειαντικού επιθέματος, σκόνη καθαρισμού ή διαλύτη όπως αλκοόλ ή βενζίνη.

Εάν έχετε οποιεσδήποτε ερωτήσεις ή προβλήματα σχετικά με το σύστημα ηχείων σας, συμβουλευτείτε τον πλησιέστερο αντιπρόσωπο της Sony.

Τοποθέτηση των ηχείων (A)

Κάθε ηχείο θα πρέπει να βλέπει προς τη θέση ακρόασης. Καλύτερο αποτέλεσμα surround θα προκύψει εάν όλα τα ηχεία τοποθετηθούν στην ίδια απόσταση από τη θέση ακρόασης.

Τοποθετήστε τα ηχεία ως εξής:

Μπροστινά ηχεία: κατάλληλη απόσταση στα αριστερά και δεξιά της τηλεόρασης.

Subwoofer (δεν παρέχεται): σε κάθε πλευρά της τηλεόρασης.

Κεντρικό ηχείο: μπροστά από την τηλεόραση.

Περιφερειακά ηχεία: εξαρτάται από τη διαμόρφωση του δωματίου. Τα περιφερειακά ηχεία μπορούν να τοποθετηθούν ελαφρώς πίσω από τη θέση ακρόασης.

Σημείωση
Βεβαιωθείτε ότι έχετε τοποθετήσει το ηχείο σε μια επίπεδη, οριζόντια θέση.

Συναρμολόγηση

Τοποθέτηση των ποδιών στήριξης (B)

Βεβαιωθείτε ότι έχετε τοποθετήσει τα παρεχόμενα πόδια στήριξης στο κάτω μέρος των ηχείων για να σταθεροποιήσετε τα ηχεία και να τα αποτρέψετε από το να γλιστρήσουν.

Εγκατάσταση των περιφερειακών ηχείων στον τοίχο (C)

Μπορείτε να κρεμάσετε το περιφερειακό ηχείο με ένα άγκιστρο (δεν παρέχεται) στον τοίχο.

Πριν εγκαταστήσετε τα ηχεία στον τοίχο, συνδέστε το καλώδιο του ηχείου στο ηχείο.

1. Ετοιμάστε βίδες (δεν παρέχονται) που είναι κατάλληλες για την οπή στο πίσω μέρος των ηχείων.
2. Στερεώστε τις βίδες στον τοίχο. Οι βίδες θα πρέπει να προεξέχουν 7 mm έως 10 mm.
3. Κρεμάστε τα ηχεία στις βίδες.

Σημειώσεις

• Χρησιμοποιήστε βίδες που είναι κατάλληλες για το υλικό και την αντοχή του τοίχου. Δεδομένου ότι ένας τοίχος από γυψοσανίδα είναι ιδιαίτερα εύθραυστος, στερεώστε τις βίδες με ασφάλεια σε μια δοκό και στερεώστε τις στον τοίχο. Εγκαταστήστε τα ηχεία σε έναν κάθετο και επίπεδο τοίχο όπου έχει εφαρμοστεί ενίσχυση.
• Επικοινωνήστε με ένα κατάστημα βιδών ή έναν εγκαταστάτη σχετικά με το υλικό του τοίχου ή τις βίδες που θα χρησιμοποιηθούν.
• Η Sony δεν είναι υπεύθυνη για ατύχημα ή ζημιά που προκαλείται από ακατάλληλη εγκατάσταση, ανεπαρκή αντοχή του τοίχου ή ακατάλληλη εγκατάσταση βιδών, φυσική καταστροφή κ.λπ.

Σύνδεση του συστήματος (D)

Βεβαιωθείτε ότι έχετε απενεργοποιήσει την τροφοδοσία του ενισχυτή και του subwoofer (δεν παρέχεται) πριν κάνετε οποιαδήποτε σύνδεση.

Συνδέστε τα μπροστινά, το κεντρικό και τα περιφερειακά ηχεία στις ακροδέκτες εξόδου ηχείων ενός ενισχυτή και χρησιμοποιήστε την υποδοχή LINE IN του subwoofer (δεν παρέχεται) για να συνδεθείτε στον ενισχυτή.

Βεβαιωθείτε ότι χρησιμοποιείτε το μακρύ καλώδιο ηχείου για να συνδέσετε τα περιφερειακά ηχεία και το κοντό καλώδιο ηχείου για να συνδέσετε τα μπροστινά και το κεντρικό ηχείο.

Σημειώσεις (E)

• Βεβαιωθείτε ότι οι ακροδέκτες συν (+) και πλην (–) στα ηχεία ταιριάζουν με τις αντίστοιχες ακροδέκτες συν (+) και πλην (–) στον ενισχυτή.
• Βεβαιωθείτε ότι όλες οι συνδέσεις είναι σταθερές. Η επαφή μεταξύ γυμνών καλωδίων ηχείων στις ακροδέκτες των ηχείων μπορεί να προκαλέσει βραχυκύκλωμα.
• Για λεπτομέρειες σχετικά με τις συνδέσεις του ενισχυτή, ανατρέξτε στις οδηγίες λειτουργίας που παρέχονται με τον ενισχυτή.

Συμβουλή

Τα μαύρα ή μαύρα ριγωτά καλώδια είναι πλην (–) σε πολικότητα και θα πρέπει να συνδέονται στις ακροδέκτες ηχείων πλην (–).

Ρύθμιση του ενισχυτή

Όταν συνδέετε σε έναν ενισχυτή με εσωτερικούς αποκωδικοποιητές πολλαπλών καναλιών (Dolby Digital^a), DTS^b), κ.λπ.), θα πρέπει να χρησιμοποιήσετε τα μενού ρύθμισης για τον ενισχυτή για να καθορίσετε τις παραμέτρους του συστήματος ηχείων σας.

Τα μενού ρύθμισης για τον ενισχυτή διαφέρουν ανάλογα με το εάν χρησιμοποιείται ή όχι ένα subwoofer (δεν παρέχεται). Δείτε τον παρακάτω πίνακα για τις σωστές ρυθμίσεις. Για λεπτομέρειες σχετικά με τη διαδικασία ρύθμισης, ανατρέξτε στις οδηγίες λειτουργίας που παρέχονται με τον ενισχυτή σας.

Ρύθμιση ηχείων (Χρησιμοποιείται Subwoofer)

Ρύθμιση ηχείων (Δεν χρησιμοποιείται Subwoofer)

^a) "Dolby" και το σύμβολο διπλού D είναι εμπορικά σήματα της Dolby Laboratories.

^b) "DTS" και "DTS Digital Surround" είναι σήματα κατατεθέντα της DTS, Inc.

^c) Εάν χρησιμοποιείτε subwoofer, συνιστούμε να ορίσετε τα μπροστινά ηχεία σε "LARGE". Ωστόσο, εάν προκύψει παραμόρφωση, ορίστε τα μπροστινά ηχεία σε "SMALL".

Αντιμετώπιση προβλημάτων

Εάν αντιμετωπίσετε κάποιο πρόβλημα με το σύστημα ηχείων σας, ελέγξτε την ακόλουθη λίστα και λάβετε τα υποδεικνυόμενα μέτρα. Εάν το πρόβλημα παραμένει, συμβουλευτείτε τον πλησιέστερο αντιπρόσωπο της Sony.

Δεν υπάρχει ήχος από το σύστημα ηχείων.

• Βεβαιωθείτε ότι όλες οι συνδέσεις έχουν γίνει σωστά.
• Βεβαιωθείτε ότι η ένταση στον ενισχυτή έχει αυξηθεί σωστά.
• Βεβαιωθείτε ότι ο επιλογέας πηγής προγράμματος στον ενισχυτή έχει ρυθμιστεί στη σωστή πηγή.
• Βεβαιωθείτε ότι τα ακουστικά δεν είναι συνδεδεμένα.

Υπάρχει βουητό ή θόρυβος στην έξοδο του ηχείου.

• Βεβαιωθείτε ότι όλες οι συνδέσεις έχουν γίνει σωστά.
• Βεβαιωθείτε ότι κανένα από τα ηχητικά εξαρτήματα δεν είναι τοποθετημένο πολύ κοντά στην τηλεόραση.

Ο ήχος έχει σταματήσει ξαφνικά.

• Βεβαιωθείτε ότι όλες οι συνδέσεις έχουν γίνει σωστά. Η επαφή μεταξύ γυμνών καλωδίων ηχείων στις ακροδέκτες των ηχείων μπορεί να προκαλέσει βραχυκύκλωμα.

Προδιαγραφές

SS-CS3 (Μπροστινά ηχεία)

Σύστημα ηχείων: Σύστημα ηχείων 3 δρόμων 4 οδηγών, Bass reflex

Μονάδες ηχείων:
Woofer: 130 mm, τύπου κώνου (2)
Tweeter: 25 mm, τύπου μαλακού θόλου (1)
Super tweeter: 19 mm, τύπου μαλακού θόλου (1)

Ονομαστική αντίσταση: 6 ohms

Ικανότητα χειρισμού ισχύος: Μέγιστη ισχύς εισόδου: 145 W

Επίπεδο ευαισθησίας: 88 dB (2,83 V, 1 m)

Εύρος συχνοτήτων: 45 Hz - 50.000 Hz

Διαστάσεις (πλάτος/ύψος/βάθος): Περίπου 230 × 922 × 260 mm συμπεριλαμβανομένης της μπροστινής γρίλιας

Μάζα: Περίπου 11,5 kg συμπεριλαμβανομένης της μπροστινής γρίλιας

SS-CS10C (Κεντρικό ηχείο)

Σύστημα ηχείων: Πλήρους εύρους, Bass reflex

Μονάδες ηχείων: 70 mm, τύπου κώνου (2)

Ονομαστική αντίσταση: 6 ohms

Ικανότητα χειρισμού ισχύος: Μέγιστη ισχύς εισόδου: 145 W

Επίπεδο ευαισθησίας: 82 dB (2,83 V, 1 m)

Εύρος συχνοτήτων: 150 Hz - 20.000 Hz

Διαστάσεις (πλάτος/ύψος/βάθος): Περίπου 411 × 87 × 93 mm συμπεριλαμβανομένης της μπροστινής γρίλιας

Μάζα: Περίπου 1,7 kg συμπεριλαμβανομένης της μπροστινής γρίλιας

SS-CS10S (Περιφερειακά ηχεία)

Σύστημα ηχείων: Πλήρους εύρους, Bass reflex

Μονάδες ηχείων: 70 mm, τύπου κώνου (1)

Ονομαστική αντίσταση: 6 ohms

Ικανότητα χειρισμού ισχύος: Μέγιστη ισχύς εισόδου: 145 W

Επίπεδο ευαισθησίας: 80 dB (2,83 V, 1 m)

Εύρος συχνοτήτων: 150 Hz - 20.000 Hz

Διαστάσεις (πλάτος/ύψος/βάθος): Περίπου 96 × 171 × 113 mm συμπεριλαμβανομένης της μπροστινής γρίλιας

Μάζα: Περίπου 0,9 kg συμπεριλαμβανομένης της μπροστινής γρίλιας

Παρεχόμενα αξεσουάρ

Καλώδιο ηχείου (κοντό) (3)

Καλώδιο ηχείου (μακρύ) (2)

Πόδια στήριξης (μεγάλα) (8): για μπροστινά ηχεία (SS-CS3)

Πόδια στήριξης (μικρά) (12): για κεντρικά (SS-CS10C) και περιφερειακά (SS-CS10S) ηχεία

Ο σχεδιασμός και οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση.
