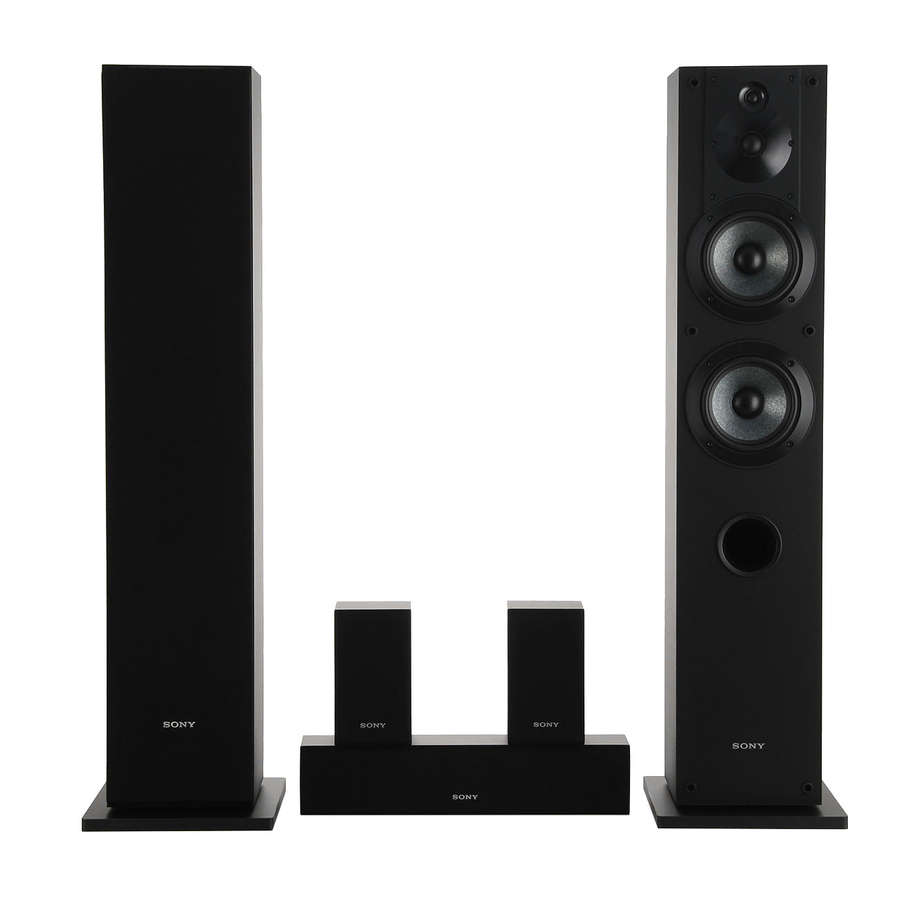

SONY SS-CS310CR - Udhëzime për përdorimin e sistemit të altoparlantëve

Masa paraprake

Për sigurinë

• Përpara se të përdorni sistemin, sigurohuni që tensioni i funksionimit të sistemit të jetë identik me atë të furnizimit tuaj lokal me energji.
• Nëse ndonjë lëng ose objekt i ngurtë bie në sistem, shkëputni kordonin e rrymës së sistemit dhe bëni që sistemi të kontrollohet nga personel i kualifikuar përpara se ta përdorni më tej.

Për funksionimin

• Mos e përdorni sistemin e altoparlantëve me një fuqi të vazhdueshme që tejkalon fuqinë maksimale hyrëse të sistemit.
• Nëse polariteti i lidhjeve të altoparlantëve nuk është i saktë, tonet e basit do të jenë të dobëta dhe pozicioni i instrumenteve të ndryshëm i paqartë.
• Kontakti midis telave të zhveshur të altoparlantëve në terminalet e altoparlantëve mund të rezultojë në një qark të shkurtër.
• Përpara se të lidheni, fikeni amplifikatorin për të shmangur dëmtimin e sistemit të altoparlantëve.
• (Vetëm për altoparlantët qendrorë dhe rrethues) Grila e altoparlantit nuk mund të hiqet. Mos u përpiqni ta hiqni grilën në sistemin e altoparlantëve. Nëse provoni ta hiqni, mund ta dëmtoni altoparlantin.
• Niveli i volumit nuk duhet të rritet deri në pikën e shtrembërimit.

Për vendosjen

• Mos i instaloni altoparlantët në një pozicion të pjerrët.
• Mos i vendosni altoparlantët në vende që janë:
  • Jashtëzakonisht të nxehta ose të ftohta
  • Të pluhurosura ose të pista
  • Shumë të lagështa
  • Subjekt i dridhjeve
  • Subjekt i rrezeve të drejtpërdrejta të diellit
  • Afër kartave magnetike (karta krediti, karta udhëtimi, etj.)
    Kartat magnetike mund të dështojnë për shkak të magneteve në njësitë e altoparlantëve.
  • Afër televizioneve
    Altoparlantët nuk janë të mbrojtur magnetikisht. Prandaj, nëse i përdorni altoparlantët afër televizioneve të bazuara në CRT, shfaqet hijezimi i ngjyrave në ekranin e televizorit.
• Bëni kujdes kur e vendosni altoparlantin në sipërfaqe të trajtuara posaçërisht (të lyer me dyllë, vaj, lustruar, etj.), pasi mund të rezultojë njollosje ose zbardhje.

Për pastrimin

Pastroni kutitë e altoparlantëve me një leckë të butë të njomur lehtë me një tretësirë të butë detergjenti ose ujë. Mos përdorni asnjë lloj jastëku gërryes, pluhur pastrimi ose tretës si alkooli ose benzina.

Nëse keni ndonjë pyetje ose problem në lidhje me sistemin tuaj të altoparlantëve, ju lutemi konsultohuni me shitësin tuaj më të afërt të Sony-t.

Pozicionimi i altoparlantëve (A)

Çdo altoparlant duhet të jetë i kthyer nga pozicioni i dëgjimit. Një efekt më i mirë rrethues do të rezultojë nëse të gjithë altoparlantët vendosen në të njëjtën distancë nga pozicioni i dëgjimit.

Vendosni altoparlantët si më poshtë:

Altoparlantët e përparmë: distancë e përshtatshme në të majtë dhe në të djathtë të televizorit.

Subwoofer (nuk furnizohet): në të dyja anët e televizorit.

Altoparlanti qendror: përpara televizorit.

Altoparlantët rrethues: varet nga konfigurimi i dhomës. Altoparlantët rrethues mund të vendosen pak prapa pozicionit të dëgjimit.

Shënim
Sigurohuni që ta vendosni altoparlantin në një vend të sheshtë dhe horizontal.

Montimi

Bashkangjitja e jastëkëve të këmbëve (B)

Sigurohuni që t'i bashkangjitni jastëkët e këmbëve të furnizuara në fund të altoparlantëve për të stabilizuar altoparlantët dhe për t'i parandaluar ata të rrëshqasin.

Instalimi i altoparlantëve rrethues në mur (C)

Mund ta varni altoparlantin rrethues me një grep (nuk furnizohet) në mur.

Përpara se të instaloni altoparlantët në mur, lidhni kordonin e altoparlantit me altoparlantin.

1. Përgatitni vida (nuk furnizohen) që janë të përshtatshme për vrimën në pjesën e pasme të altoparlantëve.
2. Shtrëngoni vidat në mur. Vidat duhet të dalin 7 mm deri në 10 mm.
3. Varni altoparlantët në vida.

Shënime

• Përdorni vida që janë të përshtatshme për materialin dhe forcën e murit. Meqenëse një mur me pllaka gipsi është veçanërisht i brishtë, bashkangjitni vidat në mënyrë të sigurt në një tra dhe fiksojini ato në mur. Instaloni altoparlantët në një mur vertikal dhe të sheshtë ku aplikohet përforcimi.
• Kontaktoni një dyqan vidash ose instalues në lidhje me materialin e murit ose vidat që do të përdoren.
• Sony nuk është përgjegjës për aksidente ose dëmtime të shkaktuara nga instalimi i pahijshëm, forca e pamjaftueshme e murit ose instalimi i pahijshëm i vidave, fatkeqësitë natyrore, etj.

Lidhja e sistemit (D)

Sigurohuni që të fikni energjinë e amplifikatorit dhe subwoofer-it (nuk furnizohet) përpara se të bëni ndonjë lidhje.

Lidhni altoparlantët e përparmë, qendrorë dhe rrethues me terminalet e daljes së altoparlantëve të një amplifikatori dhe përdorni folenë LINE IN të subwoofer-it (nuk furnizohet) për t'u lidhur me amplifikatorin.

Sigurohuni që të përdorni kordonin e gjatë të altoparlantit për të lidhur altoparlantët rrethues dhe kordonin e shkurtër të altoparlantit për të lidhur altoparlantët e përparmë dhe qendrorë.

Shënime (E)

• Sigurohuni që terminalet plus (+) dhe minus (–) në altoparlantë të përputhen me terminalet përkatëse plus (+) dhe minus (–) në amplifikator.
• Sigurohuni që të gjitha lidhjet të jenë të forta. Kontakti midis telave të zhveshur të altoparlantëve në terminalet e altoparlantëve mund të shkaktojë një qark të shkurtër.
• Për detaje mbi lidhjet e amplifikatorit, referojuni udhëzimeve të funksionimit të furnizuara me amplifikatorin.

Këshillë

Telat e zinj ose me vija të zeza janë minus (–) në polaritet dhe duhet të lidhen me terminalet minus (–) të altoparlantëve.

Vendosja e amplifikatorit

Kur lidheni me një amplifikator me dekoderë të brendshëm me shumë kanale (Dolby Digital^a), DTS^b), etj.), duhet të përdorni menutë e konfigurimit për amplifikatorin për të specifikuar parametrat e sistemit tuaj të altoparlantëve.

Menutë e konfigurimit për amplifikatorin ndryshojnë nëse përdoret ose jo një subwoofer (nuk furnizohet). Shihni tabelën më poshtë për cilësimet e duhura. Për detaje mbi procedurën e vendosjes, referojuni udhëzimeve të funksionimit të furnizuara me amplifikatorin tuaj.

Konfigurimi i altoparlantëve (Përdoret subwoofer)

Konfigurimi i altoparlantëve (Nuk përdoret subwoofer)

^a) "Dolby" dhe simboli i dyfishtë D janë marka tregtare të Dolby Laboratories.

^b) "DTS" dhe "DTS Digital Surround" janë marka tregtare të regjistruara të DTS, Inc.

^c) Nëse përdorni një subwoofer, ju rekomandojmë që t'i vendosni altoparlantët e përparmë në "TË MËDHENJ". Megjithatë, nëse ndodh shtrembërim, vendosni altoparlantët e përparmë në "TË VOGËL".

Zgjidhja e problemeve

Nëse hasni një problem me sistemin tuaj të altoparlantëve, kontrolloni listën e mëposhtme dhe merrni masat e treguara. Nëse problemi vazhdon, konsultohuni me shitësin tuaj më të afërt të Sony-t.

Nuk ka zë nga sistemi i altoparlantëve.

• Sigurohuni që të gjitha lidhjet të jenë bërë saktë.
• Sigurohuni që volumi në amplifikator të jetë rritur siç duhet.
• Sigurohuni që përzgjedhësi i burimit të programit në amplifikator të jetë vendosur në burimin e duhur.
• Sigurohuni që kufjet të mos jenë të lidhura.

Ka zhurmë ose zhurmë në daljen e altoparlantit.

• Sigurohuni që të gjitha lidhjet të jenë bërë saktë.
• Sigurohuni që asnjë nga komponentët audio të mos jenë të pozicionuar shumë afër televizorit.

Zëri ka ndaluar papritmas.

• Sigurohuni që të gjitha lidhjet të jenë bërë saktë. Kontakti midis telave të zhveshur të altoparlantëve në terminalet e altoparlantëve mund të shkaktojë një qark të shkurtër.

Specifikimet

SS-CS3 (Altoparlantët e përparmë)

Sistemi i altoparlantëve: Sistem altoparlantësh 3-drejtësh me 4 drejtues, Bass reflex

Njësitë e altoparlantëve:
Woofer: 130 mm, lloj kon (2)
Tweeter: 25 mm, lloj kupole e butë (1)
Super tweeter: 19 mm, lloj kupole e butë (1)

Impedanca e vlerësuar: 6 ohm

Kapaciteti i trajtimit të energjisë: Fuqia maksimale hyrëse: 145 W

Niveli i ndjeshmërisë: 88 dB (2,83 V, 1 m)

Gama e frekuencës: 45 Hz - 50,000 Hz

Përmasat (gjerësia/lartësia/thellësia): Përafërsisht. 230 × 922 × 260 mm duke përfshirë grilën e përparme

Masa: Përafërsisht. 11,5 kg duke përfshirë grilën e përparme

SS-CS10C (Altoparlanti qendror)

Sistemi i altoparlantëve: Gama e plotë, Bass reflex

Njësitë e altoparlantëve: 70 mm, lloj kon (2)

Impedanca e vlerësuar: 6 ohm

Kapaciteti i trajtimit të energjisë: Fuqia maksimale hyrëse: 145 W

Niveli i ndjeshmërisë: 82 dB (2,83 V, 1 m)

Gama e frekuencës: 150 Hz - 20,000 Hz

Përmasat (gjerësia/lartësia/thellësia): Përafërsisht. 411 × 87 × 93 mm duke përfshirë grilën e përparme

Masa: Përafërsisht. 1,7 kg duke përfshirë grilën e përparme

SS-CS10S (Altoparlantët rrethues)

Sistemi i altoparlantëve: Gama e plotë, Bass reflex

Njësitë e altoparlantëve: 70 mm, lloj kon (1)

Impedanca e vlerësuar: 6 ohm

Kapaciteti i trajtimit të energjisë: Fuqia maksimale hyrëse: 145 W

Niveli i ndjeshmërisë: 80 dB (2,83 V, 1 m)

Gama e frekuencës: 150 Hz - 20,000 Hz

Përmasat (gjerësia/lartësia/thellësia): Përafërsisht. 96 × 171 × 113 mm duke përfshirë grilën e përparme

Masa: Përafërsisht. 0,9 kg duke përfshirë grilën e përparme

Pajisje të furnizuara

Kordoni i altoparlantit (i shkurtër) (3)

Kordoni i altoparlantit (i gjatë) (2)

Jastëkët e këmbëve (të mëdhenj) (8): për altoparlantët e përparmë (SS-CS3)

Jastëkët e këmbëve (të vegjël) (12): për altoparlantët qendrorë (SS-CS10C) dhe rrethues (SS-CS10S)

Dizajni dhe specifikimet mund të ndryshojnë pa paralajmërim.

Asgjësimi i pajisjeve të vjetra elektrike dhe elektronike

(E zbatueshme në Bashkimin Evropian dhe vende të tjera evropiane me sisteme të veçanta grumbullimi)

Ky simbol në produkt ose në paketimin e tij tregon se ky produkt nuk duhet të trajtohet si mbetje shtëpiake. Në vend të kësaj, ai duhet t'i dorëzohet pikës së grumbullimit të zbatueshme për riciklimin e pajisjeve elektrike dhe elektronike. Duke siguruar që ky produkt të asgjësohet në mënyrë korrekte, ju do të ndihmoni në parandalimin e pasojave të mundshme negative për mjedisin dhe shëndetin e njeriut, të cilat mund të shkaktohen nga trajtimi i pahijshëm i mbetjeve të këtij produkti. Riciklimi i materialeve do të ndihmojë në ruajtjen e burimeve natyrore. Për informacione më të detajuara rreth riciklimit të këtij produkti, ju lutemi kontaktoni Zyrën tuaj Lokale Civile, shërbimin tuaj të asgjësimit të mbetjeve shtëpiake ose dyqanin ku e keni blerë produktin.

Njoftim për klientët: Informacioni i mëposhtëm është i zbatueshëm vetëm për pajisjet e shitura në vendet që zbatojnë direktivat e BE-së.

Ky produkt është prodhuar nga ose në emër të Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japoni. Kërkesat në lidhje me pajtueshmërinë e produktit bazuar në legjislacionin e Bashkimit Evropian duhet t'i drejtohen përfaqësuesit të autorizuar, Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgjikë. Për çdo çështje shërbimi ose garancie, ju lutemi referojuni adresave të dhëna në dokumentet e veçanta të shërbimit ose garancisë.

http://www.sony.net/

© 2014 Sony Corporation Shtypur në Malajzi
