SONY SS-CS310CR - Upute za uporabu sustava zvučnika

Mjere opreza

O sigurnosti

• Prije korištenja sustava, provjerite je li radni napon sustava identičan naponu vašeg lokalnog napajanja.
• Ako tekućina ili kruti predmet padne u sustav, isključite kabel za napajanje sustava i provjerite sustav kod kvalificiranog osoblja prije daljnje uporabe.

O radu

• Nemojte pokretati sustav zvučnika s kontinuiranom snagom koja premašuje maksimalnu ulaznu snagu sustava.
• Ako polaritet priključaka zvučnika nije ispravan, bas tonovi će biti slabi, a položaj različitih instrumenata nejasan.
• Kontakt između golih žica zvučnika na priključcima zvučnika može rezultirati kratkim spojem.
• Prije spajanja, isključite pojačalo kako biste izbjegli oštećenje sustava zvučnika.
• (Samo za središnje i surround zvučnike) Rešetka zvučnika se ne može ukloniti. Ne pokušavajte ukloniti rešetku na sustavu zvučnika. Ako je pokušate ukloniti, možete oštetiti zvučnik.
• Razina glasnoće ne smije se pojačati do točke izobličenja.

O postavljanju

• Ne postavljajte zvučnike u nagnutom položaju.
• Ne postavljajte zvučnike na mjesta koja su:
  • Izrazito vruća ili hladna
  • Prašnjava ili prljava
  • Vrlo vlažna
  • Izložena vibracijama
  • Izložena izravnoj sunčevoj svjetlosti
  • U blizini magnetskih kartica (kreditne kartice, putne karte itd.)
    Magnetske kartice mogu otkazati zbog magneta u jedinicama zvučnika.
  • U blizini televizora
    Zvučnici nisu magnetski zaštićeni. Stoga, ako koristite zvučnike u blizini televizora s katodnom cijevi (CRT), na zaslonu televizora dolazi do zasjenjenja boja.
• Budite oprezni pri postavljanju zvučnika na posebno obrađene površine (voskom, uljem, poliranjem itd.), jer može doći do mrlja ili promjene boje.

O čišćenju

Očistite kućišta zvučnika mekom krpom lagano navlaženom blagom otopinom deterdženta ili vodom. Nemojte koristiti nikakve abrazivne jastučiće, prašak za ribanje ili otapala kao što su alkohol ili benzin.

Ako imate pitanja ili problema u vezi sa sustavom zvučnika, obratite se najbližem Sonyjevom (Sony) prodavaču.

Postavljanje zvučnika (A)

Svaki zvučnik treba biti okrenut prema mjestu slušanja. Bolji surround efekt će se postići ako su svi zvučnici postavljeni na istoj udaljenosti od mjesta slušanja.

Postavite zvučnike na sljedeći način:

Prednji zvučnici: prikladna udaljenost lijevo i desno od televizora.

Subwoofer (ne isporučuje se): s obje strane televizora.

Središnji zvučnik: ispred televizora.

Surround zvučnici: ovisi o konfiguraciji prostorije. Surround zvučnici mogu biti postavljeni malo iza mjesta slušanja.

Napomena
Obavezno postavite zvučnik na ravno, vodoravno mjesto.

Sastavljanje

Pričvršćivanje nožica (B)

Obavezno pričvrstite isporučene nožice na dno zvučnika kako biste stabilizirali zvučnike i spriječili njihovo klizanje.

Postavljanje surround zvučnika na zid (C)

Surround zvučnik možete objesiti kukom (ne isporučuje se) na zid.

Prije postavljanja zvučnika na zid, spojite kabel zvučnika na zvučnik.

1. Pripremite vijke (ne isporučuju se) koji su prikladni za rupu na stražnjoj strani zvučnika.
2. Pričvrstite vijke na zid. Vijci bi trebali stršati 7 mm do 10 mm.
3. Objesite zvučnike na vijke.

Napomene

• Koristite vijke koji su prikladni za materijal i čvrstoću zida. Budući da je zid od gipsanih ploča posebno krhak, pričvrstite vijke sigurno na gredu i pričvrstite ih na zid. Postavite zvučnike na okomiti i ravni zid gdje je primijenjeno pojačanje.
• Obratite se trgovini vijaka ili instalateru u vezi s materijalom zida ili vijcima koji se koriste.
• Sony nije odgovoran za nesreće ili štetu uzrokovanu nepravilnom instalacijom, nedovoljnom čvrstoćom zida ili nepravilnom ugradnjom vijaka, prirodnim katastrofama itd.

Spajanje sustava (D)

Obavezno isključite napajanje pojačala i subwoofera (ne isporučuje se) prije bilo kakvog spajanja.

Spojite prednje, središnje i surround zvučnike na izlazne priključke zvučnika pojačala i koristite LINE IN priključak subwoofera (ne isporučuje se) za spajanje na pojačalo.

Obavezno koristite dugački kabel zvučnika za spajanje surround zvučnika i kratki kabel zvučnika za spajanje prednjih i središnjih zvučnika.

Napomene (E)

• Provjerite jesu li plus (+) i minus (–) priključci na zvučnicima usklađeni s odgovarajućim plus (+) i minus (–) priključcima na pojačalu.
• Provjerite jesu li svi spojevi čvrsti. Kontakt između golih žica zvučnika na priključcima zvučnika može uzrokovati kratki spoj.
• Za detalje o spojevima pojačala, pogledajte upute za uporabu isporučene s pojačalom.

Savjet

Crne ili crne prugaste žice su minus (–) u polaritetu i trebaju biti spojene na minus (–) priključke zvučnika.

Postavljanje pojačala

Prilikom spajanja na pojačalo s unutarnjim višekanalnim dekoderima (Dolby Digital^a), DTS^b), itd.), trebali biste koristiti izbornike za postavljanje pojačala kako biste odredili parametre vašeg sustava zvučnika.

Izbornici za postavljanje pojačala razlikuju se ovisno o tome koristi li se subwoofer (ne isporučuje se) ili ne. Pogledajte tablicu u nastavku za ispravne postavke. Za detalje o postupku postavljanja, pogledajte upute za uporabu isporučene s vašim pojačalom.

Postavljanje zvučnika (koristi se subwoofer)

Postavljanje zvučnika (ne koristi se subwoofer)

^a) "Dolby" i simbol dvostrukog D zaštitni su znakovi tvrtke Dolby Laboratories.

^b) "DTS" i "DTS Digital Surround" registrirani su zaštitni znakovi tvrtke DTS, Inc.

^c) Ako koristite subwoofer, preporučujemo da prednje zvučnike postavite na "LARGE" (VELIKO). Međutim, ako dođe do izobličenja, postavite prednje zvučnike na "SMALL" (MALO).

Rješavanje problema

Ako naiđete na problem sa sustavom zvučnika, provjerite sljedeći popis i poduzmite naznačene mjere. Ako se problem nastavi, obratite se najbližem Sonyjevom (Sony) prodavaču.

Nema zvuka iz sustava zvučnika.

• Provjerite jesu li svi spojevi ispravno napravljeni.
• Provjerite je li glasnoća na pojačalu pravilno pojačana.
• Provjerite je li birač izvora programa na pojačalu postavljen na odgovarajući izvor.
• Provjerite nisu li slušalice spojene.

U izlazu zvučnika postoji brujanje ili šum.

• Provjerite jesu li svi spojevi ispravno napravljeni.
• Provjerite nisu li audio komponente postavljene preblizu televizoru.

Zvuk je iznenada prestao.

• Provjerite jesu li svi spojevi ispravno napravljeni. Kontakt između golih žica zvučnika na priključcima zvučnika može uzrokovati kratki spoj.

Specifikacije

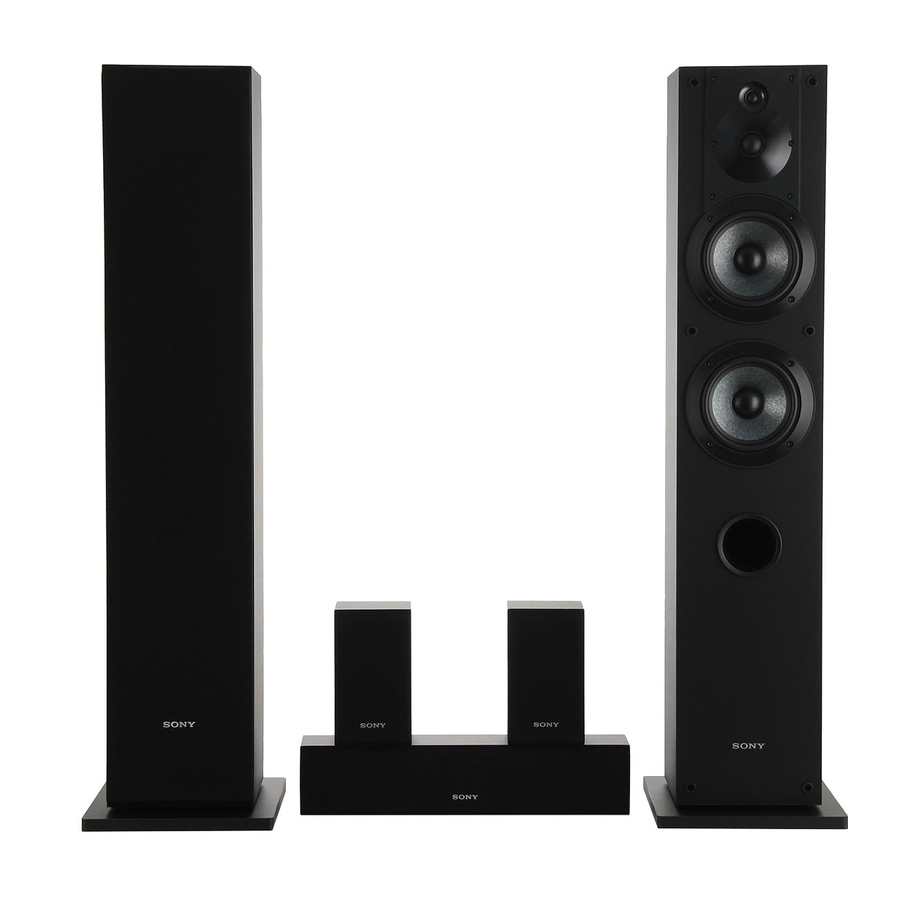

SS-CS3 (Prednji zvučnici)

Sustav zvučnika: 3-smjerni sustav zvučnika s 4 pogonske jedinice, Bass reflex

Pogonske jedinice:
Woofer: 130 mm, konusni tip (2)
Visokotonac (Tweeter): 25 mm, tip meke kupole (1)
Super visokotonac (Super tweeter): 19 mm, tip meke kupole (1)

Nazivna impedancija: 6 ohma

Kapacitet podnošenja snage: Maksimalna ulazna snaga: 145 W

Razina osjetljivosti: 88 dB (2,83 V, 1 m)

Frekvencijski raspon: 45 Hz - 50.000 Hz

Dimenzije (širina/visina/dubina): Pribl. 230 × 922 × 260 mm uključujući prednju rešetku

Masa: Pribl. 11,5 kg uključujući prednju rešetku

SS-CS10C (Središnji zvučnik)

Sustav zvučnika: Puni raspon, Bass reflex

Pogonske jedinice: 70 mm, konusni tip (2)

Nazivna impedancija: 6 ohma

Kapacitet podnošenja snage: Maksimalna ulazna snaga: 145 W

Razina osjetljivosti: 82 dB (2,83 V, 1 m)

Frekvencijski raspon: 150 Hz - 20.000 Hz

Dimenzije (širina/visina/dubina): Pribl. 411 × 87 × 93 mm uključujući prednju rešetku

Masa: Pribl. 1,7 kg uključujući prednju rešetku

SS-CS10S (Surround zvučnici)

Sustav zvučnika: Puni raspon, Bass reflex

Pogonske jedinice: 70 mm, konusni tip (1)

Nazivna impedancija: 6 ohma

Kapacitet podnošenja snage: Maksimalna ulazna snaga: 145 W

Razina osjetljivosti: 80 dB (2,83 V, 1 m)

Frekvencijski raspon: 150 Hz - 20.000 Hz

Dimenzije (širina/visina/dubina): Pribl. 96 × 171 × 113 mm uključujući prednju rešetku

Masa: Pribl. 0,9 kg uključujući prednju rešetku

Isporučeni pribor

Kabel zvučnika (kratki) (3)

Kabel zvučnika (dugački) (2)

Nožice (velike) (8): za prednje zvučnike (SS-CS3)

Nožice (male) (12): za središnje (SS-CS10C) i surround (SS-CS10S) zvučnike

Dizajn i specifikacije podložni su promjenama bez prethodne najave.

Odlaganje stare električne i elektroničke opreme

(Primjenjivo u Europskoj uniji i drugim europskim zemljama sa zasebnim sustavima prikupljanja)

Ovaj simbol na proizvodu ili na njegovoj ambalaži označava da se ovaj proizvod ne smije tretirati kao kućni otpad. Umjesto toga, treba ga predati na odgovarajuće sabirno mjesto za recikliranje električne i elektroničke opreme. Osiguravanjem pravilnog odlaganja ovog proizvoda, pomoći ćete u sprječavanju potencijalnih negativnih posljedica za okoliš i ljudsko zdravlje, koje bi inače mogle biti uzrokovane nepravilnim rukovanjem otpadom ovog proizvoda. Recikliranje materijala pomoći će očuvanju prirodnih resursa. Za detaljnije informacije o recikliranju ovog proizvoda, obratite se lokalnom gradskom uredu, službi za odvoz kućnog otpada ili trgovini u kojoj ste kupili proizvod.

Obavijest za kupce: Sljedeće informacije primjenjive su samo na opremu koja se prodaje u zemljama koje primjenjuju direktive EU.

Ovaj proizvod je proizvela ili u ime tvrtke Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Upite vezane uz usklađenost proizvoda na temelju zakonodavstva Europske unije treba uputiti ovlaštenom predstavniku, Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgium. Za sva pitanja vezana uz servis ili jamstvo, pogledajte adrese navedene u zasebnim dokumentima o servisu ili jamstvu.

http://www.sony.net/

© 2014 Sony Corporation Tiskano u Maleziji
