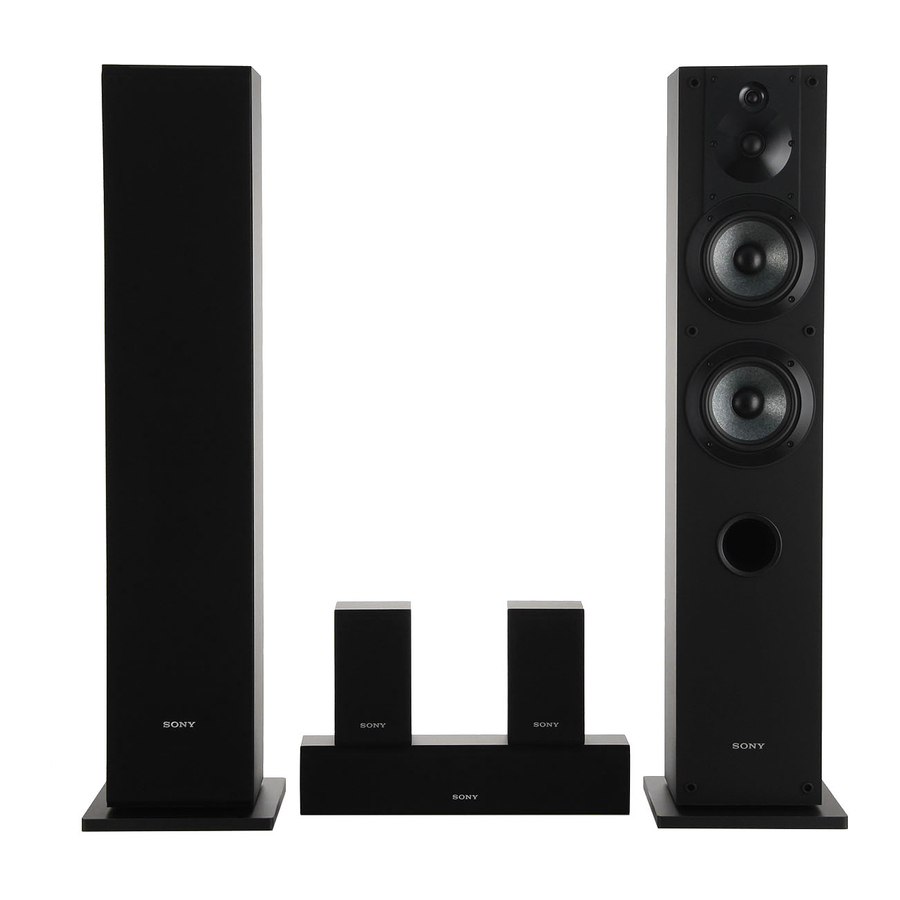

SONY SS-CS310CR - Garsiakalbių sistemos naudojimo instrukcijos

Atsargumo priemonės

Apie saugumą

• Prieš naudodami sistemą, įsitikinkite, kad sistemos darbinė įtampa atitinka jūsų vietinio maitinimo šaltinio įtampą.
• Jei į sistemą įkrito koks nors skystis ar kietas daiktas, atjunkite sistemos maitinimo laidą ir prieš toliau naudodami sistemą, patikrinkite ją kvalifikuotam personalui.

Apie naudojimą

• Nenaudokite garsiakalbių sistemos su nuolatine galia, viršijančia maksimalią sistemos įėjimo galią.
• Jei garsiakalbių jungčių poliškumas neteisingas, žemi tonai bus silpni, o įvairių instrumentų padėtis neaiški.
• Atskiri garsiakalbių laidai prie garsiakalbių gnybtų gali sukelti trumpąjį jungimą.
• Prieš prijungdami, išjunkite stiprintuvą, kad nepažeistumėte garsiakalbių sistemos.
• (Tik centriniams ir erdvinio garso garsiakalbiams) Garsiakalbio grotelių negalima nuimti. Nemėginkite nuimti garsiakalbių sistemos grotelių. Jei bandysite ją nuimti, galite pažeisti garsiakalbį.
• Garso lygis neturėtų būti padidintas iki iškraipymo taško.

Apie išdėstymą

• Nemontuokite garsiakalbių pasvirusioje padėtyje.
• Nestatykite garsiakalbių vietose, kurios yra:
  • Ypač karštos arba šaltos
  • Dulkėtos arba nešvarios
  • Labai drėgnos
  • Veikiamos vibracijos
  • Veikiamos tiesioginių saulės spindulių
  • Šalia magnetinių kortelių (kreditinės kortelės, kelionės bilietai ir pan.)
    Magnetinės kortelės gali sugesti dėl garsiakalbių blokuose esančių magnetų.
  • Šalia televizorių
    Garsiakalbiai nėra magnetiškai ekranuoti. Todėl, jei naudosite garsiakalbius šalia CRT pagrindu veikiančių televizorių, televizoriaus ekrane atsiras spalvų šešėliavimas.
• Būkite atsargūs statydami garsiakalbį ant specialiai apdorotų (vaškuotų, alyvuotų, poliruotų ir pan.) paviršių, nes gali atsirasti dėmių arba spalvos pakitimų.

Apie valymą

Valykite garsiakalbių korpusus minkšta šluoste, lengvai sudrėkinta švelniu ploviklio tirpalu arba vandeniu. Nenaudokite jokių abrazyvinių pagalvėlių, šveitimo miltelių ar tirpiklių, tokių kaip alkoholis ar benzinas.

Jei turite klausimų ar problemų dėl garsiakalbių sistemos, kreipkitės į artimiausią Sony atstovą.

Garsiakalbių išdėstymas (A)

Kiekvienas garsiakalbis turėtų būti nukreiptas į klausymo vietą. Geresnis erdvinio garso efektas bus pasiektas, jei visi garsiakalbiai bus nustatyti vienodu atstumu nuo klausymo vietos.

Išdėstykite garsiakalbius taip:

Priekiniai garsiakalbiai: tinkamas atstumas į kairę ir į dešinę nuo televizoriaus.

Žemų dažnių garsiakalbis (nepridedamas): bet kurioje televizoriaus pusėje.

Centrinis garsiakalbis: priešais televizorių.

Erdvinio garso garsiakalbiai: priklauso nuo kambario konfigūracijos. Erdvinio garso garsiakalbiai gali būti šiek tiek už klausymo vietos.

Pastaba
Būtinai pastatykite garsiakalbį ant lygaus, horizontalaus paviršiaus.

Surinkimas

Pėdų pagalvėlių tvirtinimas (B)

Būtinai pritvirtinkite pridedamas pėdų pagalvėles prie garsiakalbių apačios, kad stabilizuotumėte garsiakalbius ir apsaugotumėte juos nuo slydimo.

Erdvinio garso garsiakalbių montavimas ant sienos (C)

Galite pakabinti erdvinio garso garsiakalbį su kabliuku (nepridedamas) ant sienos.

Prieš montuodami garsiakalbius ant sienos, prijunkite garsiakalbio laidą prie garsiakalbio.

1. Paruoškite varžtus (nepridedami), kurie tinka garsiakalbių gale esančiai skylutei.
2. Pritvirtinkite varžtus prie sienos. Varžtai turėtų išsikišti 7–10 mm.
3. Pakabinkite garsiakalbius ant varžtų.

Pastabos

• Naudokite varžtus, kurie tinka sienos medžiagai ir stiprumui. Kadangi gipso kartono siena yra ypač trapi, tvirtai pritvirtinkite varžtus prie sijos ir pritvirtinkite juos prie sienos. Sumontuokite garsiakalbius ant vertikalios ir lygios sienos, kurioje yra sustiprinimas.
• Dėl sienos medžiagos ar naudojamų varžtų kreipkitės į varžtų parduotuvę arba montuotoją.
• Sony neatsako už nelaimingus atsitikimus ar žalą, atsiradusią dėl netinkamo montavimo, nepakankamo sienos stiprumo ar netinkamo varžtų montavimo, stichinės nelaimės ir pan.

Sistemos prijungimas (D)

Prieš atlikdami bet kokius prijungimus, būtinai išjunkite stiprintuvo ir žemų dažnių garsiakalbio (nepridedamas) maitinimą.

Prijunkite priekinius, centrinius ir erdvinio garso garsiakalbius prie stiprintuvo garsiakalbių išvesties gnybtų ir naudokite žemų dažnių garsiakalbio (nepridedamas) LINE IN lizdą, kad prisijungtumėte prie stiprintuvo.

Būtinai naudokite ilgą garsiakalbio laidą, kad prijungtumėte erdvinio garso garsiakalbius, o trumpą garsiakalbio laidą - priekiniams ir centriniams garsiakalbiams prijungti.

Pastabos (E)

• Įsitikinkite, kad garsiakalbių pliuso (+) ir minuso (–) gnybtai atitinka atitinkamus stiprintuvo pliuso (+) ir minuso (–) gnybtus.
• Įsitikinkite, kad visos jungtys yra tvirtos. Atskiri garsiakalbių laidai prie garsiakalbių gnybtų gali sukelti trumpąjį jungimą.
• Norėdami gauti daugiau informacijos apie stiprintuvo jungtis, žr. stiprintuvo naudojimo instrukcijas.

Patarimas

Juodi arba juodai dryžuoti laidai yra minuso (–) poliškumo ir turėtų būti prijungti prie minuso (–) garsiakalbių gnybtų.

Stiprintuvo nustatymas

Jungiant prie stiprintuvo su vidiniais daugiakanaliais dekoderiais (Dolby Digital^a), DTS^b) ir kt.), turėtumėte naudoti stiprintuvo sąrankos meniu, kad nurodytumėte garsiakalbių sistemos parametrus.

Stiprintuvo sąrankos meniu skiriasi priklausomai nuo to, ar naudojamas žemų dažnių garsiakalbis (nepridedamas). Tinkamus nustatymus rasite toliau esančioje lentelėje. Norėdami gauti daugiau informacijos apie nustatymo procedūrą, žr. stiprintuvo naudojimo instrukcijas.

Garsiakalbių sąranka (naudojamas žemų dažnių garsiakalbis)

Garsiakalbių sąranka (žemų dažnių garsiakalbis nenaudojamas)

^a) "Dolby" ir dvigubo D simbolis yra Dolby Laboratories prekių ženklai.

^b) "DTS" ir "DTS Digital Surround" yra registruoti DTS, Inc. prekių ženklai.

^c) Jei naudojate žemų dažnių garsiakalbį, rekomenduojame priekinius garsiakalbius nustatyti į "LARGE" (DIDELIS). Tačiau, jei atsiranda iškraipymų, priekinius garsiakalbius nustatykite į "SMALL" (MAŽAS).

Trikčių šalinimas

Jei kyla problemų dėl garsiakalbių sistemos, patikrinkite šį sąrašą ir imkitės nurodytų priemonių. Jei problema išlieka, kreipkitės į artimiausią Sony atstovą.

Iš garsiakalbių sistemos negirdėti jokio garso.

• Įsitikinkite, kad visos jungtys atliktos teisingai.
• Įsitikinkite, kad stiprintuvo garsumas tinkamai padidintas.
• Įsitikinkite, kad stiprintuvo programos šaltinio parinkiklis nustatytas į tinkamą šaltinį.
• Įsitikinkite, kad ausinės neprijungtos.

Garsiakalbio išvestyje girdimas ūžesys arba triukšmas.

• Įsitikinkite, kad visos jungtys atliktos teisingai.
• Įsitikinkite, kad nė vienas iš garso komponentų nėra per arti televizoriaus.

Garsas staiga nutrūko.

• Įsitikinkite, kad visos jungtys atliktos teisingai. Atskiri garsiakalbių laidai prie garsiakalbių gnybtų gali sukelti trumpąjį jungimą.

Specifikacijos

SS-CS3 (priekiniai garsiakalbiai)

Garsiakalbių sistema: 3 krypčių 4 garsiakalbių sistema, Bass reflex

Garsiakalbių blokai:
Žemų dažnių garsiakalbis: 130 mm, kūgio tipo (2)
Aukštų dažnių garsiakalbis: 25 mm, minkšto kupolo tipo (1)
Super aukštų dažnių garsiakalbis: 19 mm, minkšto kupolo tipo (1)

Nominali varža: 6 omai

Galios apdorojimo galia: Maksimali įėjimo galia: 145 W

Jautrumo lygis: 88 dB (2,83 V, 1 m)

Dažnių diapazonas: 45 Hz - 50 000 Hz

Matmenys (plotis/aukštis/gylis): Apie 230 × 922 × 260 mm, įskaitant priekines groteles

Masė: Apie 11,5 kg, įskaitant priekines groteles

SS-CS10C (centrinis garsiakalbis)

Garsiakalbių sistema: Visas diapazonas, Bass reflex

Garsiakalbių blokai: 70 mm, kūgio tipo (2)

Nominali varža: 6 omai

Galios apdorojimo galia: Maksimali įėjimo galia: 145 W

Jautrumo lygis: 82 dB (2,83 V, 1 m)

Dažnių diapazonas: 150 Hz - 20 000 Hz

Matmenys (plotis/aukštis/gylis): Apie 411 × 87 × 93 mm, įskaitant priekines groteles

Masė: Apie 1,7 kg, įskaitant priekines groteles

SS-CS10S (erdvinio garso garsiakalbiai)

Garsiakalbių sistema: Visas diapazonas, Bass reflex

Garsiakalbių blokai: 70 mm, kūgio tipo (1)

Nominali varža: 6 omai

Galios apdorojimo galia: Maksimali įėjimo galia: 145 W

Jautrumo lygis: 80 dB (2,83 V, 1 m)

Dažnių diapazonas: 150 Hz - 20 000 Hz

Matmenys (plotis/aukštis/gylis): Apie 96 × 171 × 113 mm, įskaitant priekines groteles

Masė: Apie 0,9 kg, įskaitant priekines groteles

Pridedami priedai

Garsiakalbio laidas (trumpas) (3)

Garsiakalbio laidas (ilgas) (2)

Pėdų pagalvėlės (didelės) (8): priekiniams garsiakalbiams (SS-CS3)

Pėdų pagalvėlės (mažos) (12): centriniams (SS-CS10C) ir erdvinio garso (SS-CS10S) garsiakalbiams

Dizainas ir specifikacijos gali būti keičiami be išankstinio įspėjimo.

Senos elektros ir elektroninės įrangos utilizavimas

(Taikoma Europos Sąjungoje ir kitose Europos šalyse, kuriose yra atskiros surinkimo sistemos)

Šis simbolis ant gaminio arba jo pakuotės rodo, kad šis gaminys neturi būti tvarkomas kaip buitinės atliekos. Vietoj to jis turi būti perduotas į atitinkamą surinkimo punktą, skirtą elektros ir elektroninės įrangos perdirbimui. Užtikrindami, kad šis gaminys būtų utilizuojamas teisingai, padėsite išvengti galimų neigiamų pasekmių aplinkai ir žmonių sveikatai, kurias kitaip galėtų sukelti netinkamas šio gaminio tvarkymas. Medžiagų perdirbimas padės tausoti gamtos išteklius. Norėdami gauti išsamesnės informacijos apie šio gaminio perdirbimą, kreipkitės į vietinį savivaldybės biurą, buitinių atliekų tvarkymo tarnybą arba parduotuvę, kurioje įsigijote gaminį.

Pranešimas klientams: toliau pateikta informacija taikoma tik įrangai, parduodamai šalyse, kuriose taikomos ES direktyvos.

Šį gaminį pagamino arba jo vardu Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Užklausos dėl gaminio atitikties pagal Europos Sąjungos teisės aktus turi būti adresuojamos įgaliotam atstovui, Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgium. Dėl bet kokių aptarnavimo ar garantijos klausimų kreipkitės į adresus, nurodytus atskiruose aptarnavimo ar garantijos dokumentuose.

http://www.sony.net/

© 2014 Sony Corporation Printed in Malaysia
