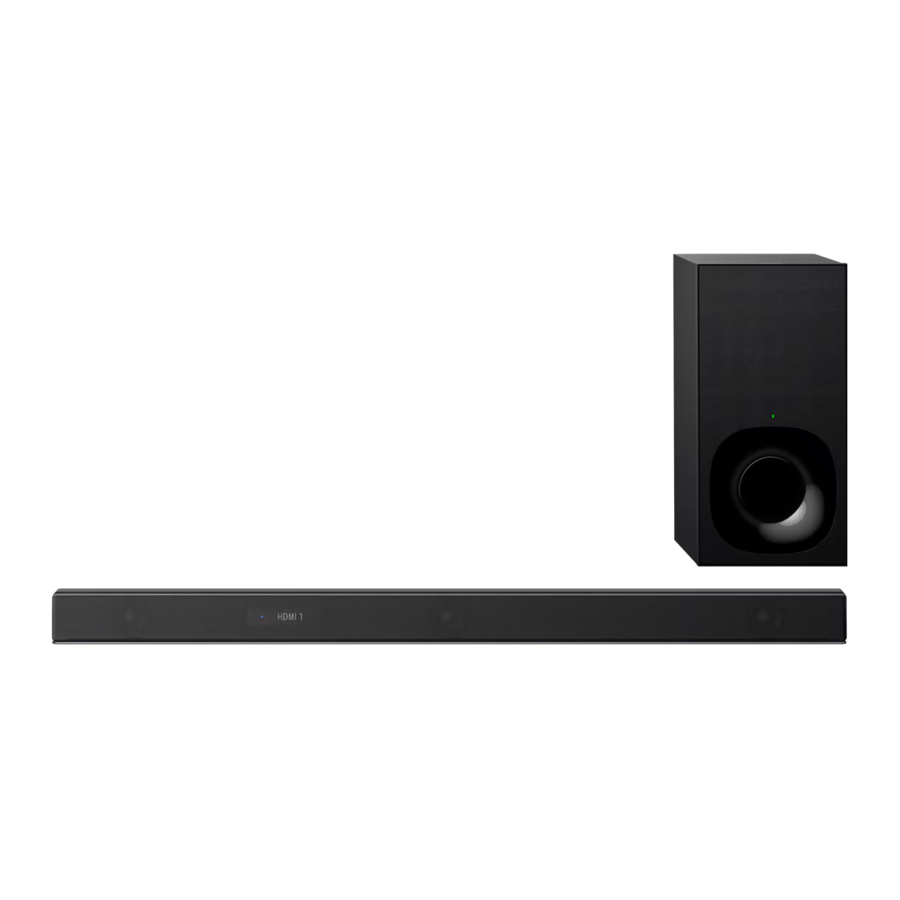

Sony HT-Z9F vadovas

Kas yra dėžutėje

Žr. naudojimo instrukcijas (atskiras dokumentas), kad sužinotumėte apie toliau pateiktus televizoriaus prijungimo būdus.

Belaidis „Sony“ televizoriaus prijungimas naudojant BLUETOOTH funkciją
4K televizoriaus ir 4K įrenginių prijungimas
Televizoriaus prijungimas naudojant analoginį garso kabelį

Pradžios vadove (šiame dokumente) paaiškinama, kaip prijungti juostinį garsiakalbį ir televizorių per HDMI kabelį.

Montavimo padėtis

Pastaba

• Nedėkite magnetinių kortelių ant sistemos arba šalia jos.
• Neuždenkite juostinio garsiakalbio viršaus metaliniais objektais, tokiais kaip televizoriaus rėmas ir pan. Belaidės funkcijos gali tapti nestabilios.
• Nedėkite metalinių daiktų aplink sistemą. Belaidės funkcijos gali tapti nestabilios.

Norėdami pritvirtinti juostinį garsiakalbį prie sienos
Žr. „Juostinio garsiakalbio arba galinio garsiakalbio (nepridedamas) montavimas ant sienos“ naudojimo instrukcijose (atskiras dokumentas).

Prijungimas prie televizoriaus ir kitų įrenginių

1. Naudokite HDMI kabelį (pridedamas) ir prijunkite HDMI IN lizdą televizoriuje ir HDMI OUT (TV eARC/ARC) lizdą ant juostinio garsiakalbio.

   Pastaba

• Įsitikinkite, kad kabelis yra tvirtai įkištas.
• Jei televizoriuje nėra HDMI IN lizdo, pažymėto „eARC“ arba „ARC“, taip pat reikės prijungti televizorių ir juostinį garsiakalbį per optinį skaitmeninį kabelį (nepridedamas), kaip nurodyta žingsnyje. Nebus jokio garso išvesties iš televizoriaus, jei televizorius ir juostinis garsiakalbis bus prijungti tik per HDMI kabelį.
• Norėdami žiūrėti 4K vaizdo įrašų turinį, žr. „4K televizoriaus ir 4K įrenginių prijungimas“ naudojimo instrukcijose (atskiras dokumentas).

2. Naudokite HDMI kabelį (nepridedamas) ir prijunkite HDMI OUT lizdą ant įrenginio ir HDMI IN 1 lizdą arba HDMI IN 2 lizdą ant juostinio garsiakalbio.

   Pastaba

• Įsitikinkite, kad kabelis yra tvirtai įkištas.
• Norėdami žiūrėti 4K vaizdo įrašų turinį, žr. „4K televizoriaus ir 4K įrenginių prijungimas“ naudojimo instrukcijose (atskiras dokumentas).
  Patarimas
• Kai įrenginiai, tokie kaip „Blu-ray Disc“ grotuvas, kabelinė dėžutė arba palydovinė dėžutė, šiuo metu yra prijungti prie televizoriaus, atjunkite įrenginį nuo televizoriaus ir prijunkite jį prie juostinio garsiakalbio, kad atkurtumėte aukštos kokybės erdvinį garsą.

3. Jei televizoriuje nėra HDMI IN lizdo, pažymėto „eARC“ arba „ARC“, naudokite optinį skaitmeninį kabelį (nepridedamas) ir prijunkite optinį išvesties lizdą televizoriuje ir TV IN (OPT) lizdą ant juostinio garsiakalbio.

   Pastaba

• Patikrinkite optinio skaitmeninio kabelio jungčių ir lizdų formą ant televizoriaus ir juostinio garsiakalbio. Įkiškite jungtis į lizdus teisingomis kryptimis. Jei jėga įkišite jungtis neteisingomis kryptimis, galite sugadinti jungtis ir lizdus.

Nuotolinio valdymo pulto nustatymas

Televizoriaus įjungimas

Sistemos įjungimas

Prijunkite juostinio garsiakalbio ir žemų dažnių garsiakalbio kintamosios srovės maitinimo laidus (maitinimo laidus) prie kintamosios srovės lizdo (maitinimo tinklo). Sistemos nuotolinio valdymo pultas neveiks, kol juostinio garsiakalbio priekinio skydelio ekrane nepranyks užrašas „HELLO“.

Paspauskite (maitinimo) mygtuką ant sistemos nuotolinio valdymo pulto. Juostinio garsiakalbio priekinio skydelio ekrane pasirodo „TV“.

Patvirtinkite, kad žemų dažnių garsiakalbio maitinimo indikatorius šviečia žaliai. Jei žemų dažnių garsiakalbio maitinimo indikatorius šviečia žaliai, prijungimas prie juostinio garsiakalbio yra baigtas. Jei ne, žr. „Žemų dažnių garsiakalbis“ skyriuje „Trikčių šalinimas“ naudojimo instrukcijose (atskiras dokumentas).

Klausymasis garso

Pastaba

• Atsižvelgiant į tai, kokia tvarka prijungiate televizorių ir sistemą, sistema gali būti nutildyta ir juostinio garsiakalbio priekinio skydelio ekrane gali pasirodyti „MUTING“. Jei taip atsitiks, pirmiausia įjunkite televizorių, tada sistemą.

Mėgaukitės įtraukiančia erdvine patirtimi

Paspauskite VERTICAL S. ant sistemos nuotolinio valdymo pulto. Mėgaukitės filmais, muzika ir dar daugiau su garsu, kuris sklinda aplink kambarį, apsupdamas jus iš visų pusių.

Sureguliuokite garsumą.
Sureguliuokite juostinio garsiakalbio garsumą paspausdami +/- ant sistemos nuotolinio valdymo pulto.
Sureguliuokite žemų dažnių garsiakalbio garsumą paspausdami SW +/- ant sistemos nuotolinio valdymo pulto.

Pastaba

• Erdvinis efektas iš visų pusių skiriasi priklausomai nuo garso šaltinio.

Kaip televizoriuje rodyti sistemos veikimo ekraną

Atlikite Easy Setup (Lengvas nustatymas), kad televizoriuje būtų rodomas sistemos meniu.

Paspauskite HOME (Pagrindinis) ant sistemos nuotolinio valdymo pulto. Televizoriaus ekrane rodomas Easy Setup (Lengvas nustatymas) ekranas. Jei Easy Setup (Lengvas nustatymas) ekranas nepasirodo, naudokite televizoriaus nuotolinio valdymo pultą, kad perjungtumėte televizoriaus įvestį į tą, kuri skirta HDMI IN lizdui, prie kurio prijungta sistema.

Pasirinkite sistemos ekrane rodomos kalbos kalbą.

Atlikite nustatymus vadovaudamiesi ekrane pateikiamomis instrukcijomis.

Trikčių šalinimas

Iš sistemos neišvedamas televizoriaus garsas arba televizoriuje nerodomas joks vaizdas.

• Paspauskite TV ant sistemos nuotolinio valdymo pulto, kad pasirinktumėte TV įvestį. Juostinio garsiakalbio priekinio skydelio ekrane pasirodo „TV“.
• Įsitikinkite, kad sistemos HDMI lizdų įvestis ir išvestis yra teisingos.
• Atjunkite kabelius, kurie yra prijungti tarp televizoriaus ir sistemos, tada vėl juos tvirtai prijunkite. Atjunkite televizoriaus ir sistemos kintamosios srovės maitinimo laidus nuo kintamosios srovės lizdų (maitinimo tinklo), tada vėl juos prijunkite.
• Kai televizorius ir sistema yra prijungti per HDMI kabelį, įjunkite Control for HDMI (Valdymas per HDMI) funkciją arba eARC/ARC funkciją televizoriuje. Norėdami gauti daugiau informacijos apie televizoriaus nustatymus, žr. naudojimo instrukcijas, pateiktas kartu su televizoriumi. Norėdami gauti daugiau informacijos apie Control for HDMI (Valdymas per HDMI) funkciją, žr. naudojimo instrukcijas (atskiras dokumentas).
• Patikrinkite televizoriaus garso nustatymą. Kai televizorius yra nustatytas išvesti garsą iš televizoriaus garsiakalbių, pakeiskite nustatymą, kad garsas būtų išvedamas iš išorinių garsiakalbių.

Nerodomas vaizdas arba negirdimas garsas iš įrenginio, prijungto prie sistemos.

• Paspauskite vieną iš įvesties mygtukų (TV, HDMI1, HDMI2, BLUETOOTH arba ANALOG) ant sistemos nuotolinio valdymo pulto, kad pasirinktumėte norimą įvestį. Įvesties tipas, atitinkantis pasirinktą įvestį, rodomas juostinio garsiakalbio priekinio skydelio ekrane.
• Įsitikinkite, kad sistemos HDMI lizdų įvestis ir išvestis yra teisingos.
• Atjunkite kabelius, prijungtus prie sistemos, ir vėl juos prijunkite. Įsitikinkite, kad kabeliai yra tvirtai įkišti.

Televizoriaus nuotolinio valdymo pultas neveikia.

• Kai juostinis garsiakalbis užstoja televizoriaus nuotolinio valdymo pulto jutiklį, televizoriaus nuotolinio valdymo pultas gali neveikti. Tokiu atveju nustatykite [IR-Repeater] į [On] (Įjungta). Televizorių galite valdyti televizoriaus nuotolinio valdymo pultu. Norėdami gauti daugiau informacijos, žr. „Kai televizoriaus nuotolinio valdymo pultas neveikia“ naudojimo instrukcijose (atskiras dokumentas).

Negirdimas joks garsas arba girdimas tik labai žemo lygio garsas iš žemų dažnių garsiakalbio.

• Paspauskite SW + ant sistemos nuotolinio valdymo pulto, kad padidintumėte žemų dažnių garsiakalbio garsumą.
• Įsitikinkite, kad žemų dažnių garsiakalbio maitinimo indikatorius šviečia žaliai. Jei maitinimo indikatorius nešviečia, žr. „Žemų dažnių garsiakalbis“ skyriuje „Trikčių šalinimas“ naudojimo instrukcijose (atskiras dokumentas).
• Žemų dažnių garsiakalbis skirtas žemų dažnių garsų atkūrimui. Kai įvesties šaltinyje nėra daug žemų dažnių garso, pavyzdžiui, televizijos programose, žemų dažnių garsiakalbio garsą gali būti sunku išgirsti. Galite patikrinti žemų dažnių garsiakalbio garsą skleidžiant bandomąjį toną. Norėdami gauti daugiau informacijos, žr. „Garsiakalbių nustatymų pritaikymas erdviniam garsui“ naudojimo instrukcijose (atskiras dokumentas).

Jei problema neišspręsta net ir išbandžius aukščiau nurodytas priemones, žr. „Trikčių šalinimas“ naudojimo instrukcijose (atskiras dokumentas).
