Příručka k zařízení Sony HT-Z9F

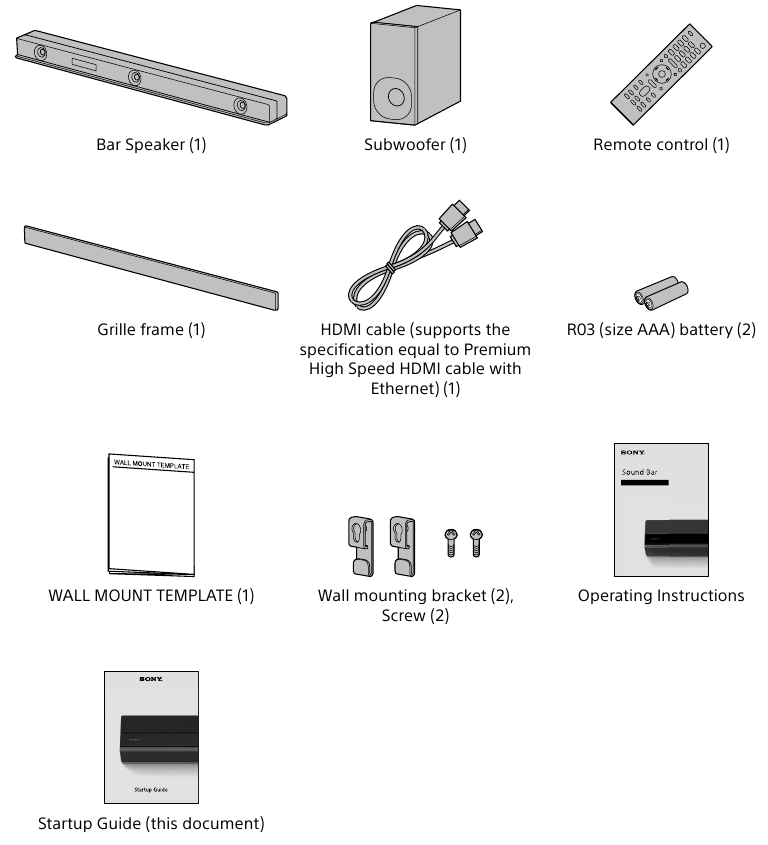

Co je v krabici

Způsoby připojení k televizoru, uvedené níže, naleznete v Návodu k obsluze (samostatný dokument).

Bezdrátové připojení televizoru Sony s funkcí BLUETOOTH
Připojení 4K televizoru a 4K zařízení
Připojení televizoru pomocí analogového audio kabelu

Stručná příručka (tento dokument) vysvětluje, jak připojit reproduktor Sound Bar a televizor pomocí kabelu HDMI.

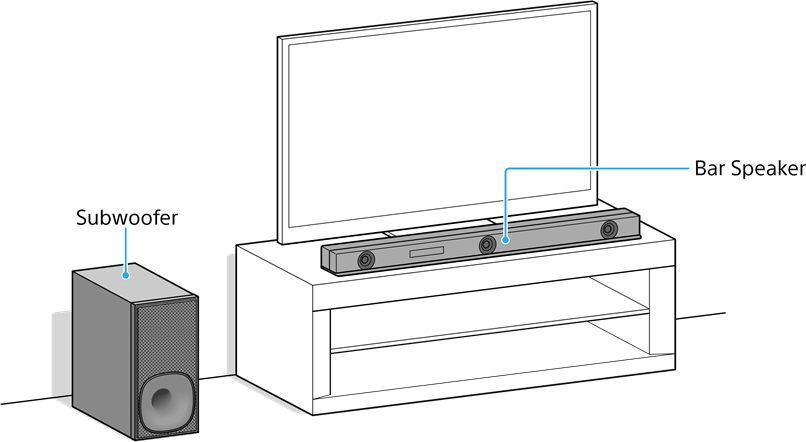

Umístění instalace

Poznámka

• Neumisťujte magnetické karty na systém ani do jeho blízkosti.
• Nezakrývejte horní část reproduktoru Sound Bar kovovými předměty, jako je rám televizoru atd. Bezdrátové funkce mohou být nestabilní.
• Neumisťujte kovové předměty do blízkosti systému. Bezdrátové funkce mohou být nestabilní.

Montáž reproduktoru Sound Bar na stěnu
Viz část „Montáž reproduktoru Sound Bar nebo zadního reproduktoru (není součástí dodávky) na stěnu“ v Návodu k obsluze (samostatný dokument).

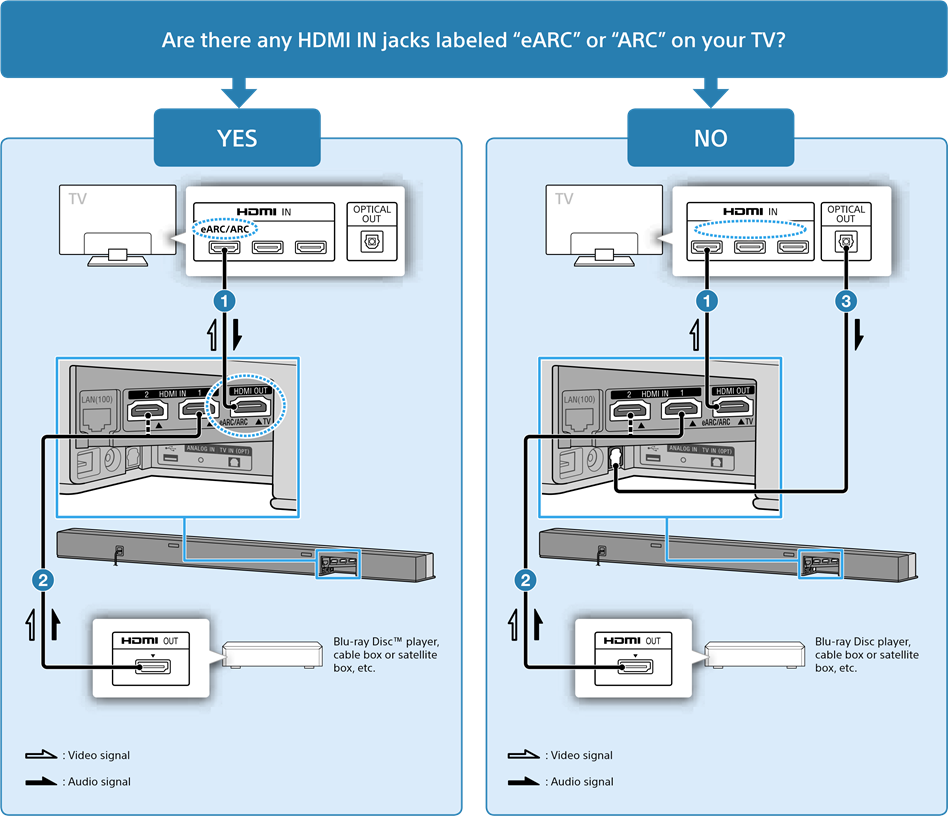

Připojení k televizoru a dalším zařízením

1. Pomocí kabelu HDMI (součást dodávky) připojte konektor HDMI IN na televizoru a konektor HDMI OUT (TV eARC/ARC) na reproduktoru Sound Bar.

   Poznámka

• Ujistěte se, že je kabel pevně zasunut.
• Pokud váš televizor nemá konektor HDMI IN označený jako „eARC“ nebo „ARC“, budete muset také propojit televizor a reproduktor Sound Bar pomocí optického digitálního kabelu (není součástí dodávky), jak je uvedeno v kroku. Pokud jsou televizor a reproduktor Sound Bar propojeny pouze pomocí kabelu HDMI, nebude z televizoru vycházet žádný zvuk.
• Chcete-li sledovat videoobsah v rozlišení 4K, přečtěte si část „Připojení 4K televizoru a 4K zařízení“ v Návodu k obsluze (samostatný dokument).

2. Pomocí kabelu HDMI (není součástí dodávky) připojte konektor HDMI OUT na zařízení a konektor HDMI IN 1 nebo HDMI IN 2 na reproduktoru Sound Bar.

   Poznámka

• Ujistěte se, že je kabel pevně zasunut.
• Chcete-li sledovat videoobsah v rozlišení 4K, přečtěte si část „Připojení 4K televizoru a 4K zařízení“ v Návodu k obsluze (samostatný dokument).
  Tip
• Pokud jsou zařízení, jako je přehrávač disků Blu-ray, kabelový přijímač nebo satelitní přijímač, aktuálně připojena k televizoru, odpojte zařízení od televizoru a poté jej připojte k reproduktoru Sound Bar, abyste dosáhli vysoce kvalitního prostorového zvuku.

3. Pokud váš televizor nemá konektor HDMI IN označený jako „eARC“ nebo „ARC“, použijte optický digitální kabel (není součástí dodávky) k propojení optického výstupu na televizoru a konektoru TV IN (OPT) na reproduktoru Sound Bar.

   Poznámka

• Zkontrolujte tvar konektorů optického digitálního kabelu a konektorů na televizoru a reproduktoru Sound Bar. Zasuňte konektory do konektorů ve správném směru. Pokud konektory násilně zasunete v nesprávném směru, může dojít k poškození konektorů a konektorů.

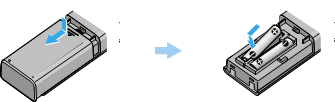

Nastavení dálkového ovladače

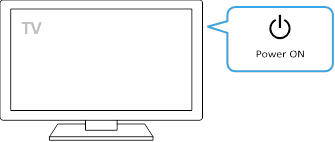

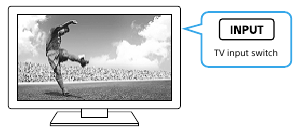

Zapnutí televizoru

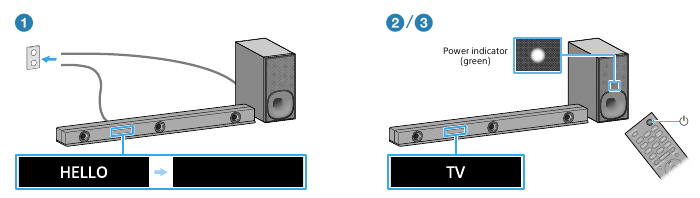

Zapnutí systému

Připojte napájecí kabely (síťové kabely) reproduktoru Sound Bar a subwooferu do elektrické zásuvky (sítě). Dálkový ovladač systému nefunguje, dokud z displeje na předním panelu reproduktoru Sound Bar nezmizí nápis „HELLO“.

Stiskněte (napájení) na dálkovém ovladači systému. Na displeji na předním panelu reproduktoru Sound Bar se zobrazí nápis „TV“.

Ověřte, zda svítí zeleně indikátor napájení subwooferu. Pokud indikátor napájení subwooferu svítí zeleně, připojení k reproduktoru Sound Bar je dokončeno. Pokud ne, nahlédněte do části „Subwoofer“ v části „Odstraňování problémů“ v Návodu k obsluze (samostatný dokument).

Poslech zvuku

Poznámka

• V závislosti na pořadí, v jakém připojíte televizor a systém, může být systém ztlumen a na displeji na předním panelu reproduktoru Sound Bar se může zobrazit nápis „MUTING“. Pokud k tomu dojde, zapněte nejprve televizor a poté systém.

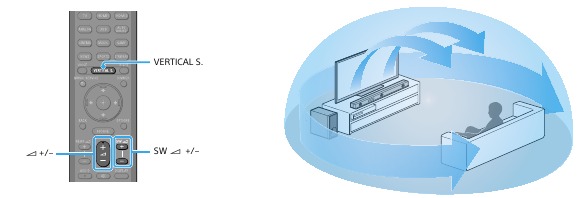

Užijte si pohlcující prostorový zážitek

Stiskněte tlačítko VERTICAL S. na dálkovém ovladači systému. Užijte si filmy, hudbu a další obsah se zvukem, který proudí po celé místnosti a obklopuje vás ze všech směrů.

Upravte hlasitost.
Hlasitost reproduktoru Sound Bar upravte stisknutím +/− na dálkovém ovladači systému.
Hlasitost subwooferu upravte stisknutím SW +/− na dálkovém ovladači systému.

Poznámka

• Prostorový efekt ze všech směrů se liší v závislosti na zdroji zvuku.

Jak zobrazit obrazovku ovládání systému na televizoru

Chcete-li zobrazit nabídku systému na televizoru, proveďte snadné nastavení.

Stiskněte tlačítko HOME na dálkovém ovladači systému. Na obrazovce televizoru se zobrazí obrazovka snadného nastavení. Pokud se obrazovka snadného nastavení nezobrazí, použijte dálkový ovladač televizoru k přepnutí vstupu televizoru na vstup pro konektor HDMI IN, ke kterému je systém připojen.

Vyberte jazyk, který chcete pro zobrazení na obrazovce systému.

Proveďte nastavení podle pokynů na obrazovce.

Odstraňování problémů

Ze systému nevychází žádný zvuk z televizoru nebo se na televizoru nezobrazuje žádný obraz.

• Stiskněte tlačítko TV na dálkovém ovladači systému, abyste vybrali vstup TV. Na displeji na předním panelu reproduktoru Sound Bar se zobrazí nápis „TV“.
• Ujistěte se, že vstup a výstup konektorů HDMI na systému jsou správné.
• Odpojte kabely, které jsou propojeny mezi televizorem a systémem, a poté je znovu pevně připojte. Odpojte napájecí kabely televizoru a systému z elektrických zásuvek (sítě) a poté je znovu připojte.
• Pokud jsou televizor a systém propojeny pomocí kabelu HDMI, povolte na televizoru funkci Control for HDMI nebo funkci eARC/ARC. Podrobnosti o nastavení televizoru naleznete v návodu k obsluze dodaném s televizorem. Další informace o funkci Control for HDMI naleznete v Návodu k obsluze (samostatný dokument).
• Zkontrolujte nastavení zvuku televizoru. Pokud je televizor nastaven na výstup zvuku z reproduktorů televizoru, změňte nastavení na výstup zvuku z externích reproduktorů.

Není přenášen žádný obraz nebo zvuk ze zařízení připojeného k systému.

• Stiskněte jedno z tlačítek vstupu (TV, HDMI1, HDMI2, BLUETOOTH nebo ANALOG) na dálkovém ovladači systému, abyste vybrali požadovaný vstup. Na displeji na předním panelu reproduktoru Sound Bar se zobrazí typ vstupu, který odpovídá vybranému vstupu.
• Ujistěte se, že vstup a výstup konektorů HDMI na systému jsou správné.
• Odpojte kabely připojené k systému a poté je znovu připojte. Ujistěte se, že jsou kabely pevně zasunuty.

Dálkový ovladač televizoru nefunguje.

• Pokud reproduktor Sound Bar překáží snímači dálkového ovládání televizoru, dálkový ovladač televizoru nemusí fungovat. V takovém případě nastavte možnost [IR-Repeater] na [On] (Zapnuto). Televizor můžete ovládat pomocí dálkového ovladače televizoru. Podrobnosti naleznete v části „Pokud dálkový ovladač televizoru nefunguje“ v Návodu k obsluze (samostatný dokument).

Ze subwooferu nevychází žádný zvuk nebo je slyšet pouze zvuk s velmi nízkou úrovní.

• Stiskněte na dálkovém ovladači systému tlačítko SW +, abyste zvýšili hlasitost subwooferu.
• Ujistěte se, že svítí zeleně indikátor napájení na subwooferu. Pokud indikátor napájení nesvítí, nahlédněte do části „Subwoofer“ v části „Odstraňování problémů“ v Návodu k obsluze (samostatný dokument).
• Subwoofer je určen pro přehrávání basů nebo nízkofrekvenčních zvuků. Pokud vstupní zdroj neobsahuje mnoho basového zvuku, například v televizních programech, může být basový zvuk ze subwooferu obtížné slyšet. Zvuk subwooferu můžete zkontrolovat pomocí zkušebního tónu. Podrobnosti naleznete v části „Přizpůsobení nastavení reproduktorů pro prostorový zvuk“ v Návodu k obsluze (samostatný dokument).

Pokud problém přetrvává i po vyzkoušení výše uvedených opatření, nahlédněte do části „Odstraňování problémů“ v Návodu k obsluze (samostatný dokument).
