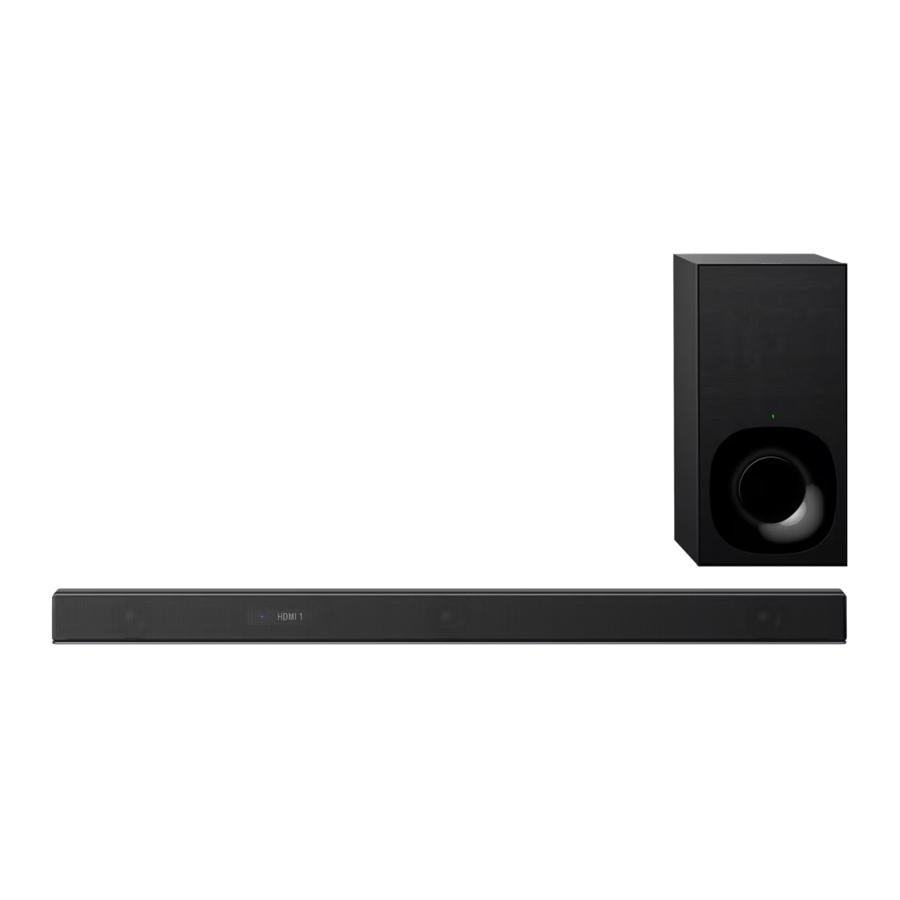

Manual do Sony HT-Z9F

O que vem na caixa

Consulte as Instruções de operação (documento separado) para os métodos de conexão da TV abaixo.

Conectando a TV Sony com a função BLUETOOTH sem fio
Conectando uma TV 4K e dispositivos 4K
Conectando uma TV com um cabo de áudio analógico

O Guia de inicialização (este documento) explica como conectar a Bar Speaker e uma TV através de um cabo HDMI.

Posição de instalação

Observação

• Não coloque cartões magnéticos no sistema ou perto dele.
• Não cubra a parte superior da Bar Speaker com objetos de metal, como moldura de TV, etc. As funções sem fio podem se tornar instáveis.
• Não coloque objetos de metal ao redor do sistema. As funções sem fio podem se tornar instáveis.

Para montar a Bar Speaker em uma parede
Consulte "Montagem da Bar Speaker ou Alto-falante traseiro (não fornecido) em uma parede" nas Instruções de operação (documento separado).

Conectando com uma TV e outros dispositivos

1. Use o cabo HDMI (fornecido) para conectar um conector HDMI IN na sua TV e o conector HDMI OUT (TV eARC/ARC) na Bar Speaker.

   Observação

• Certifique-se de que o cabo esteja bem inserido.
• Quando sua TV não tiver um conector HDMI IN etiquetado como "eARC" ou "ARC", você também precisará conectar a TV e a Bar Speaker através de um cabo digital óptico (não fornecido) conforme instruído na etapa. Não haverá saída de som da TV se a TV e a Bar Speaker estiverem conectadas apenas através do cabo HDMI.
• Para assistir a conteúdo de vídeo 4K, consulte "Conectando uma TV 4K e dispositivos 4K" nas Instruções de operação (documento separado).

2. Use um cabo HDMI (não fornecido) para conectar um conector HDMI OUT em um dispositivo e o conector HDMI IN 1 ou HDMI IN 2 na Bar Speaker.

   Observação

• Certifique-se de que o cabo esteja bem inserido.
• Para assistir a conteúdo de vídeo 4K, consulte "Conectando uma TV 4K e dispositivos 4K" nas Instruções de operação (documento separado).
  Dica
• Quando dispositivos como um reprodutor de Blu-ray Disc, decodificador de TV a cabo ou decodificador de TV via satélite estiverem conectados a uma TV, desconecte o dispositivo da TV e conecte-o à Bar Speaker para reproduzir o som surround de alta qualidade.

3. Quando sua TV não tiver um conector HDMI IN etiquetado como "eARC" ou "ARC", use um cabo digital óptico (não fornecido) para conectar um conector óptico na sua TV e o conector TV IN (OPT) na Bar Speaker.

   Observação

• Verifique o formato dos conectores do cabo digital óptico e os conectores na TV e na Bar Speaker. Insira os conectores nos conectores nas direções corretas. Se você inserir os conectores à força nas direções erradas, os conectores e os conectores podem ser danificados.

Configurando o controle remoto

Ligando a TV

Ligando o sistema

Conecte os cabos de alimentação CA (cabos de alimentação) da Bar Speaker e do subwoofer à tomada CA (alimentação). O controle remoto do sistema não funciona até que "HELLO" no visor do painel frontal da Bar Speaker desapareça.

Pressione (ligar) no controle remoto do sistema. "TV" aparece no visor do painel frontal na Bar Speaker.

Confirme se o indicador de alimentação do subwoofer está aceso em verde. Se o indicador de alimentação do subwoofer estiver aceso em verde, a conexão com a Bar Speaker está completa. Caso contrário, consulte "Subwoofer" de "Solução de problemas" nas Instruções de operação (documento separado).

Ouvindo o som

Observação

• Dependendo da ordem em que você conecta a TV e o sistema, o sistema pode ser silenciado e "MUTING" pode aparecer no visor do painel frontal na Bar Speaker. Se isso acontecer, ligue a TV primeiro e, em seguida, o sistema.

Desfrutando de uma experiência de som surround imersiva

Pressione VERTICAL S. no controle remoto do sistema. Desfrute de filmes, músicas e muito mais com som que flui por todo o ambiente, cercando você de todas as direções.

Ajuste o volume.
Ajuste o volume da Bar Speaker pressionando +/− no controle remoto do sistema.
Ajuste o volume do subwoofer pressionando SW +/− no controle remoto do sistema.

Observação

• O efeito surround de todas as direções difere dependendo da fonte de som.

Como exibir a tela de operação do sistema na TV

Execute a Configuração fácil para exibir o menu do sistema na TV.

Pressione HOME no controle remoto do sistema. A tela de Configuração fácil é exibida na tela da TV. Se a tela de Configuração fácil não aparecer, use o controle remoto da TV para mudar a entrada da TV para aquela do conector HDMI IN ao qual o sistema está conectado.

Selecione o idioma que você deseja para a exibição na tela do sistema.

Realize as configurações seguindo as instruções na tela.

Solução de problemas

Nenhum som da TV é emitido pelo sistema ou nenhuma imagem é exibida na TV.

• Pressione TV no controle remoto do sistema para selecionar a entrada de TV. "TV" aparece no visor do painel frontal na Bar Speaker.
• Certifique-se de que a entrada e a saída dos conectores HDMI no sistema estejam corretas.
• Desconecte os cabos conectados entre a TV e o sistema e, em seguida, conecte-os firmemente novamente. Desconecte os cabos de alimentação CA da TV e do sistema das tomadas CA (alimentação) e, em seguida, conecte-os novamente.
• Quando a TV e o sistema estiverem conectados através de um cabo HDMI, ative a função Control for HDMI ou a função eARC/ARC na TV. Para obter detalhes sobre as configurações da TV, consulte as instruções de operação fornecidas com a TV. Para obter mais informações sobre a função Control for HDMI, consulte as Instruções de operação (documento separado).
• Verifique a configuração de som da TV. Quando a TV estiver definida para emitir o som dos alto-falantes da TV, altere a configuração para emitir o som dos alto-falantes externos.

Nenhuma imagem ou som do dispositivo conectado ao sistema é emitido.

• Pressione um dos botões de entrada (TV, HDMI1, HDMI2, BLUETOOTH ou ANALOG) no controle remoto do sistema para selecionar a entrada desejada. O tipo de entrada que corresponde à entrada selecionada aparece no visor do painel frontal na Bar Speaker.
• Certifique-se de que a entrada e a saída dos conectores HDMI no sistema estejam corretas.
• Desconecte os cabos conectados ao sistema e, em seguida, conecte-os novamente. Certifique-se de que os cabos estejam bem inseridos.

O controle remoto da TV não funciona.

• Quando a Bar Speaker obstrui o sensor do controle remoto da TV, o controle remoto da TV pode não funcionar. Nesse caso, defina [IR-Repeater] como [On] (Ligado). Você pode controlar a TV com o controle remoto da TV. Para obter detalhes, consulte "Quando o controle remoto da TV não funciona" nas Instruções de operação (documento separado).

Nenhum som ou apenas um som de nível muito baixo é ouvido do subwoofer.

• Pressione SW + no controle remoto do sistema para aumentar o volume do subwoofer.
• Certifique-se de que o indicador de alimentação no subwoofer esteja aceso em verde. Se o indicador de alimentação não acender, consulte "Subwoofer" de "Solução de problemas" nas Instruções de operação (documento separado).
• O subwoofer foi projetado para reprodução de sons graves ou de baixa frequência. Quando a fonte de entrada não contém muito som grave, como em programas de TV, o som grave do subwoofer pode ser difícil de ouvir. Você pode verificar o som do subwoofer emitindo o tom de teste. Para obter detalhes, consulte "Personalizando as configurações do alto-falante para som surround" nas Instruções de operação (documento separado).

Se o problema não for resolvido mesmo que você tenha tentado as medidas acima, consulte "Solução de problemas" nas Instruções de operação (documento separado).
