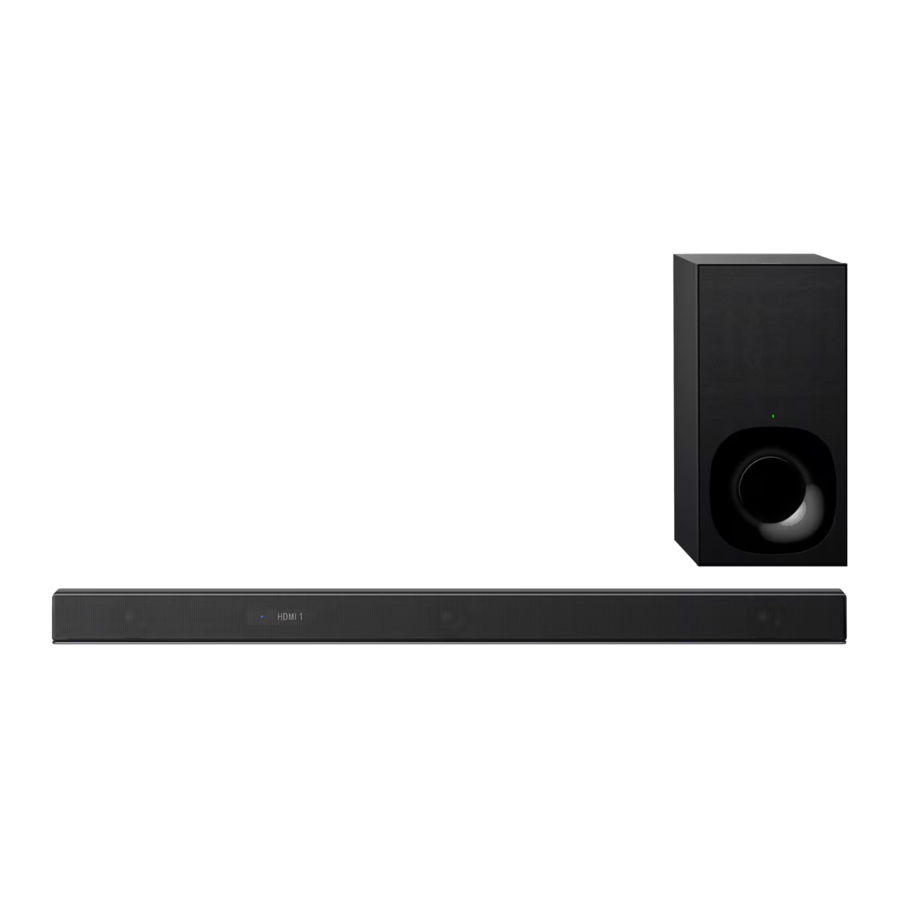

Sony HT-Z9F kézikönyv

Mi van a dobozban?

A TV-hez való csatlakoztatás alábbi módjairól a Használati útmutatóban (külön dokumentum) olvashat.

Sony TV vezeték nélküli csatlakoztatása a BLUETOOTH funkcióval
4K TV és 4K eszközök csatlakoztatása
TV csatlakoztatása analóg audiokábellel

A Gyors üzembe helyezési útmutató (ez a dokumentum) ismerteti a hangsugárzó rúd és egy TV HDMI-kábellel történő csatlakoztatását.

Beépítési helyzet

Megjegyzés

• Ne helyezzen mágneskártyákat a rendszerre vagy a rendszer közelébe.
• Ne takarja le a hangsugárzó rúd tetejét fémtárgyakkal, például TV-kerettel stb. A vezeték nélküli funkciók instabillá válhatnak.
• Ne helyezzen fémtárgyakat a rendszer köré. A vezeték nélküli funkciók instabillá válhatnak.

A hangsugárzó rúd falra szereléséhez
Lásd a „Hangsugárzó rúd vagy hátsó hangsugárzó (nem tartozék) falra szerelése” című részt a Használati útmutatóban (külön dokumentum).

Csatlakozás TV-hez és más eszközökhöz

1. A mellékelt HDMI-kábellel csatlakoztassa a TV-készülék HDMI IN aljzatát és a hangsugárzó rúd HDMI OUT (TV eARC/ARC) aljzatát.

   Megjegyzés

• Győződjön meg arról, hogy a kábel szilárdan be van dugva.
• Ha a TV-készülék nem rendelkezik „eARC” vagy „ARC” feliratú HDMI IN aljzattal, akkor a TV-t és a hangsugárzó rudat egy optikai digitális kábellel (nem tartozék) is össze kell kötnie alépésben leírtak szerint. A TV-ből nem lesz hangkimenet, ha a TV és a hangsugárzó rúd csak a HDMI-kábellel van összekötve.
• 4K videotartalom megtekintéséhez lásd a „4K TV és 4K eszközök csatlakoztatása” című részt a Használati útmutatóban (külön dokumentum).

2. HDMI-kábellel (nem tartozék) csatlakoztassa az eszköz HDMI OUT aljzatát a hangsugárzó rúd HDMI IN 1 vagy HDMI IN 2 aljzatához.

   Megjegyzés

• Győződjön meg arról, hogy a kábel szilárdan be van dugva.
• 4K videotartalom megtekintéséhez lásd a „4K TV és 4K eszközök csatlakoztatása” című részt a Használati útmutatóban (külön dokumentum).
  Tipp
• Ha olyan eszközök, mint például Blu-ray Disc lejátszó, kábelbox vagy műholdvevő jelenleg egy TV-hez vannak csatlakoztatva, válassza le az eszközt a TV-ről, majd csatlakoztassa a hangsugárzó rúdhoz a kiváló minőségű térhangzás érdekében.

3. Ha a TV-készülék nem rendelkezik „eARC” vagy „ARC” feliratú HDMI IN aljzattal, akkor optikai digitális kábellel (nem tartozék) csatlakoztassa a TV-készülék optikai kimeneti aljzatát és a hangsugárzó rúd TV IN (OPT) aljzatát.

   Megjegyzés

• Ellenőrizze az optikai digitális kábel csatlakozóinak és a TV és a hangsugárzó rúd aljzatainak alakját. Dugja be a csatlakozókat az aljzatokba a megfelelő irányba. Ha a csatlakozókat erőszakkal rossz irányba dugja be, a csatlakozók és az aljzatok megsérülhetnek.

A távirányító beállítása

A TV bekapcsolása

A rendszer bekapcsolása

Csatlakoztassa a hangsugárzó rúd és a mélysugárzó váltóáramú tápkábelét (hálózati vezetékét) a váltóáramú (hálózati) aljzathoz. A rendszer távirányítója csak azután működik, hogy a hangsugárzó rúd előlapján lévő „HELLO” felirat eltűnik.

Nyomja meg a (bekapcsoló) gombot a rendszer távirányítóján. A hangsugárzó rúd előlapján a „TV” felirat jelenik meg.

Győződjön meg arról, hogy a mélysugárzó tápellátásjelzője zölden világít. Ha a mélysugárzó tápellátásjelzője zölden világít, a hangsugárzó rúddal való kapcsolat létrejött. Ha nem, olvassa el a Használati útmutató (külön dokumentum) „Hibaelhárítás” című részének „Mélysugárzó” című részét.

Zenehallgatás

Megjegyzés

• A TV és a rendszer csatlakoztatásának sorrendjétől függően a rendszer elnémulhat, és a hangsugárzó rúd előlapján a „MUTING” felirat jelenhet meg. Ha ez történik, először kapcsolja be a TV-t, majd a rendszert.

Élvezze a magával ragadó térhatású élményt

Nyomja meg a VERTICAL S. gombot a rendszer távirányítóján. Élvezze a filmeket, zenét és egyebeket a hanggal, amely körülveszi a szobát, minden irányból körülvéve Önt.

Állítsa be a hangerőt.
Állítsa be a hangsugárzó rúd hangerejét a rendszer távirányítóján található +/- gombok megnyomásával.
Állítsa be a mélysugárzó hangerejét a rendszer távirányítóján található SW +/- gombok megnyomásával.

Megjegyzés

• A térhatású hangzás minden irányból eltér a hangforrástól függően.

A rendszer kezelőképernyőjének megjelenítése a TV-n

A rendszer menüjének megjelenítéséhez végezze el az Easy Setup (Egyszerű beállítás) lehetőséget a TV-n.

Nyomja meg a HOME gombot a rendszer távirányítóján. Az Easy Setup (Egyszerű beállítás) képernyő megjelenik a TV képernyőjén. Ha az Easy Setup (Egyszerű beállítás) képernyő nem jelenik meg, a TV távirányítójával váltson a TV bemenetén arra a HDMI IN aljzatra, amelyhez a rendszer csatlakoztatva van.

Válassza ki a kívánt nyelvet a rendszer képernyőn megjelenő menüjéhez.

Hajtsa végre a beállításokat a képernyőn megjelenő utasításokat követve.

Hibaelhárítás

Nem szól a TV hangja a rendszerből, vagy nem jelenik meg kép a TV-n.

• Nyomja meg a TV gombot a rendszer távirányítóján a TV bemenet kiválasztásához. A hangsugárzó rúd előlapján a „TV” felirat jelenik meg.
• Győződjön meg arról, hogy a rendszer HDMI aljzatainak bemenete és kimenete megfelelő.
• Válassza le a TV és a rendszer között csatlakoztatott kábeleket, majd csatlakoztassa őket újra szilárdan. Válassza le a TV és a rendszer váltóáramú tápkábelét a váltóáramú aljzatokról (hálózati aljzatokról), majd csatlakoztassa őket újra.
• Ha a TV és a rendszer HDMI-kábellel van összekötve, engedélyezze a Control for HDMI funkciót vagy az eARC/ARC funkciót a TV-n. A TV beállításaival kapcsolatos részletekért lásd a TV-hez mellékelt használati útmutatót. A Control for HDMI funkcióval kapcsolatos további információkért lásd a Használati útmutatót (külön dokumentum).
• Ellenőrizze a TV hangbeállítását. Ha a TV a hangot a TV hangsugárzóiból adja ki, módosítsa a beállítást úgy, hogy a hangot a külső hangsugárzókból adja ki.

A rendszerhez csatlakoztatott eszközről nem jelenik meg kép vagy hang.

• Nyomja meg a rendszer távirányítóján valamelyik bemeneti gombot (TV, HDMI1, HDMI2, BLUETOOTH vagy ANALOG) a kívánt bemenet kiválasztásához. A kiválasztott bemenetnek megfelelő bemenettípus megjelenik a hangsugárzó rúd előlapján.
• Győződjön meg arról, hogy a rendszer HDMI aljzatainak bemenete és kimenete megfelelő.
• Válassza le a rendszerhez csatlakoztatott kábeleket, majd csatlakoztassa őket újra. Győződjön meg arról, hogy a kábelek szilárdan be vannak dugva.

A TV távirányítója nem működik.

• Ha a hangsugárzó rúd eltakarja a TV távirányító érzékelőjét, a TV távirányítója nem működhet. Ebben az esetben állítsa az [IR-Repeater] (IR-ismétlő) beállítást [On] (Be) értékre. A TV-t a TV távirányítójával vezérelheti. A részletekért lásd a Használati útmutató (külön dokumentum) „Ha a TV távirányítója nem működik” című részét.

A mélysugárzóból nem hallható hang, vagy csak nagyon halk hang hallható.

• Nyomja meg a rendszer távirányítóján az SW + gombot a mélysugárzó hangerejének növeléséhez.
• Győződjön meg arról, hogy a mélysugárzón lévő tápellátásjelző zölden világít. Ha a tápellátásjelző nem világít, olvassa el a Használati útmutató (külön dokumentum) „Hibaelhárítás” című részének „Mélysugárzó” című részét.
• A mélysugárzót a mély vagy alacsony frekvenciájú hangok lejátszására tervezték. Ha a bemeneti forrás nem tartalmaz sok mély hangot, például TV-műsorokban, a mélysugárzó hangja nehezen hallható. A teszthang kibocsátásával ellenőrizheti a mélysugárzó hangját. A részletekért lásd a Használati útmutató (külön dokumentum) „A hangsugárzó beállításainak testreszabása térhatású hangzáshoz” című részét.

Ha a probléma a fenti intézkedések megtétele után sem oldódik meg, olvassa el a Használati útmutató (külön dokumentum) „Hibaelhárítás” című részét.
